| Proje | Birim | Ölçü |
| Yatak üzerindeki maksimum dönme çapı | mm | Φ450 |
| Maksimum kesme çapı çubuk malzeme | mm | Φ120 |
| Maksimum kesme uzunluğu | mm | 325 |
| X ekseni hareket mesafesi | mm | 900 |
| Z ekseni hareket mesafesi | mm | 325 |
| X ekseni hareket hızı | mm/dak | 20000 |
| Z ekseni hareket hızı | mm/dak | 20000 |
| Proje | Birim | Özellik |
| Tezgah üzerindeki maksimum döner çap | mm | Φ450 |
| Maksimum kesme çapı çubuk malzeme | mm | Φ120 |
| Maksimum kesme uzunluğu | mm | 325 |
| X ekseni hareket mesafesi | mm | 900 |
| Z ekseni hareket mesafesi | mm | 325 |
| X ekseni hareket hızı | mm/min | 20000 |
| Z ekseni hareket hızı | mm/min | 20000 |
| Eldiven | mm | 0.001/0.01/0.1 |
| X, Z ilerleme hızı | mm/min | 0~5000 |
| X, Z manuel ilerleme hızı | mm/min | 0~1260 |
| X ekseni tekrarlama konumlandırma hassasiyeti | mm | 0.005 |
| X ekseni konumlandırma hassasiyeti | mm | 0.01 |
| Z ekseni tekrarlama konumlandırma hassasiyeti | mm | 0.006 |
| Z ekseni konumlandırma hassasiyeti | mm | 0.015 |
| Ana mil devir hızı | rpm | 35-3000 |
| Ana mil maksimum torku | N.m | 35 |
| Ana mil ucu | - | A2-5 (isteğe bağlı A2-6) |
| Ana mil delik çapı | mm | Φ52 |
| Hollow yağ basınçlı mandrel delik çapı | mm | Φ40 |
| Mandrel | - | 6” (isteğe bağlı 8”) |
| Takım sayısı | - | 3 bıçaklı takım tutucu |
| Takım değiştirme süresi | s | 0.25 |
| Takım montaj boyutu | mm | 20×20 |
| Borulama takımı montaj çapı | mm | Φ25 |
| Ana motor gücü | kw | 5.5 |
| Ana motor torku | N.m | 35 |
| X ekseni ilerleme motoru gücü | kw | 1.5 |
| X ekseni ilerleme motoru torku | N.m | 7.5 |
| Z ekseni ilerleme motoru gücü | kw | 1.5 |
| Z ekseni ilerleme motoru torku | N.m | 5 |
| Makine boyutları uzunluk*genişlik*yükseklik | mm | 2250*1850*2000 |
| Ağırlık yaklaşık | kg | 1600 |
| Sıra No | Ad | Üretici | Seçenek |
| 1 | GSK980TB3i | Guangzhou GSK | FANUC |
| 2 | Servo ana motor ve X/Z ekseni servo motoru | Guangzhou GSK | FANUC |
| 3 | Hidrolik çeneler ve silindirler | Zhejiang Dingchang | Jiangsu |
| 4 | Ana mil ünitesi | CSC | NSK |
| 5 | X/Z ekseni tahrik yatakları | NSK | NSK |
| 6 | Bilyalı vida | Tayvan | |
| 7 | Rulman lineer ray | Tayvan | |
| 8 | 12 pozisyonlu servo hidrolik kesici | Tayvan Lianji | |
| 9 | Ana elektrik bileşenleri | Delixi | |
| 10 | Kopling | Yerli | Japonya |
| 11 | Ana mil kodlayıcı | Yerli | |
| 12 | Hidrolik pompa ve motor | Yerli | |
| 13 | Yağlama parçaları | Yerli | Japonya |
| 8 pozisyonlu servo hidrolik kesici |
| Zincirli talaş taşıyıcı |
| Malzeme alıcı |
| Yağ buharı toplayıcı |
| Renishaw alet ölçüm kolu |
| Servo besleyici |
| GSK/Fanuc/Simens kontrol sistemi |

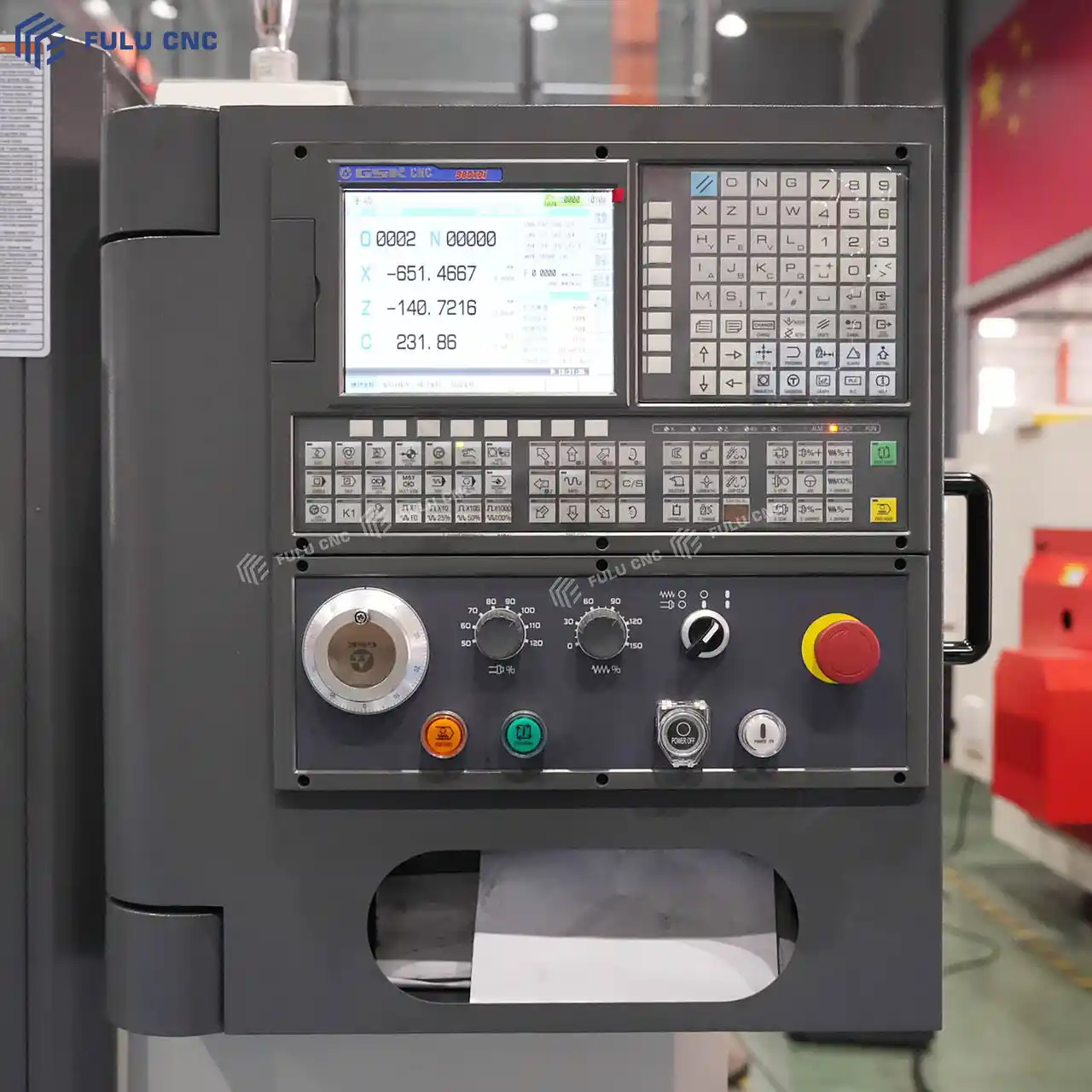

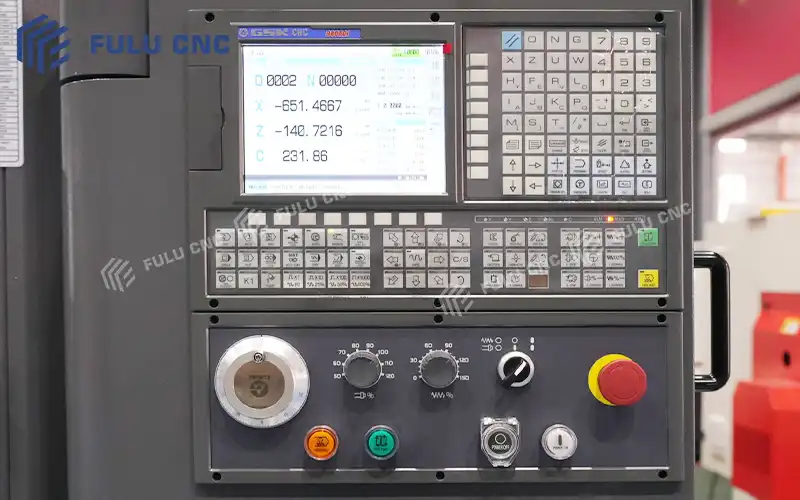

Guangzhou Sayısal Kontrol GSK 980 serisi torna tezgahı sistemi ile donatılmıştır, bu da yerli ekonomik CNC torna tezgahlarının ana akım konfigürasyonudur. Bu tür sistemler, torna sabit döngüleri, makro programları, diş kesimi gibi torna tezgahına özel işlevleri destekler. Sol tarafta, koordinat, program, kesici takviye, alarm gibi kritik bilgileri göstermek için kullanılan renkli bir ekran bulunmaktadır; sağ tarafta ise G kodunu girmek, parametreleri ayarlamak ve arayüzü değiştirmek için kullanılan harf / rakam / fonksiyon klavyesi bulunmaktadır. Acil durdurma butonu (kırmızı mantar başı), anahtarlı güç anahtarı, döngü başlatma / besleme tutma butonu ve besleme oranı, ana mil oranı ayarlama gibi kontrol tuşları, doğrudan makine hareketlerini kontrol etmek için kullanılır.
Sağ tarafta harici bir el çarkı (el ile döner impuls jeneratörü) bulunur, bu da manuel ince ayar yapmayı sağlar, kesici ayarı ve program ayarlama işlemlerini kolaylaştırır. Alt kısımda kırmızı çerçeveli pencere, program / kesici çizim gözlem veya USB bağlantı noktası için ayrılmış alandır, veri aktarımını kolaylaştırır. Bu, sektörün ana akım konfigürasyonu olan üç çeneli boş hidrolik chuck'tır. Chuck'ın üç çenesi senkron hareket eder, iş parçasının otomatik merkezlenmesini ve sıkıştırılmasını sağlar, çubuk malzeme ve disk parçalarının montajı için uygundur. Sıkıştırma gücü kararlıdır: hidrolik tahrikli sıkıştırma gücü sistem tarafından ayarlanabilir, farklı malzeme ve boyutlardaki iş parçalarına uyum sağlar, deformasyonu veya düşmeyi önler. Merkezleme hassasiyeti yüksektir: tekrar eden montajın eksenel hata oranı düşüktür, iş parçasının dairesellik ve eksensellik gereksinimlerini garanti eder. Boş geçişi destekler: otomatik besleme için besleme makinesi ile birlikte kullanılabilir, seri parça işleme için uygundur. Yüksek performanslı motor ve hassas hidrolik pompa kombinasyonu kullanarak, hidrolik chuck, hidrolik arka destek ve hidrolik tezgah için kararlı güç sağlar. Sistem stabil çalışır, basınç sabittir, güvenilirlik yüksektir, ağır kesim ve sürekli üretim taleplerini karşılayabilir, makine otomasyon seviyesini ve işleme verimliliğini artırır.
Ürün Detayları
------
Guangzhou Sayısal Kontrol (GSK) Sistemi
------
Üç Çeneli Hidrolik Chuck
------

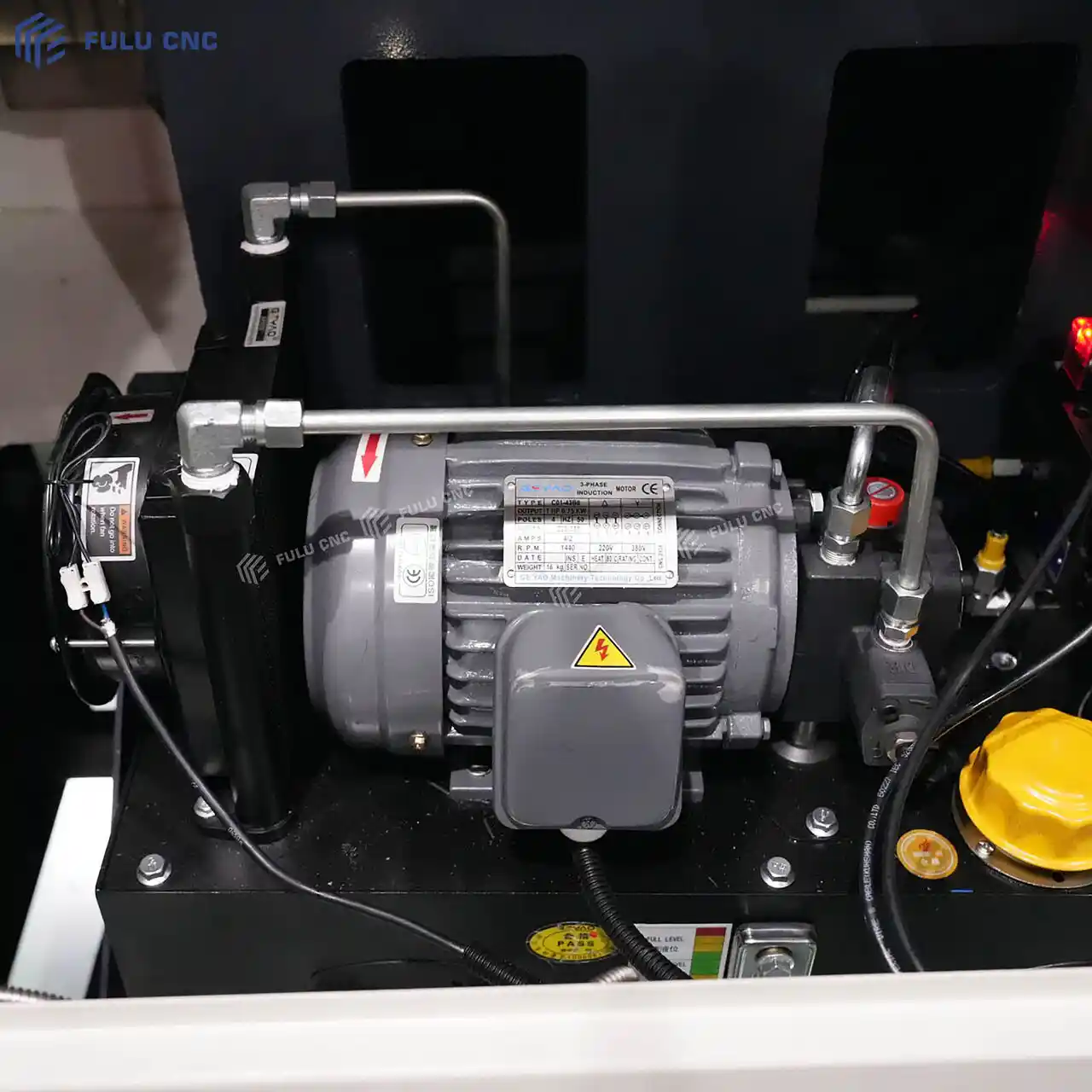

Hidrolik Güç Ünitesi
12 inç hidrolik çeneler
15 inç hidrolik chuck
Renishaw karşı ağı
Zincirli talaş konveyörü
Servis besleme makinesi
Yağ buharı toplayıcı
Alıcı
İsteğe Bağlı CNC Sistemleri Kontrol Sistemi
------
