От высококачественного сырья до точной обработки — каждый этап строго контролируется, чтобы создавать высокоточные и высокопрочные основные детали токарных станков
Подходит для массового производства, обработки прецизионных деталей, изготовления нестандартных изделий и других условий, глубоко внедряется в различные отрасли.
| Проект | Единица | Параметр |
| Ход по осям X/Y/Z | мм | 1100/650/600 |
| Расстояние от носка шпинделя до поверхности стола | мм | 120-720 |
| Расстояние от центра шпинделя до направляющей колонны | мм | 665 |
| Скорость шпинделя | об/мин | 12000 |
| Конус шпинделя | BT40 | |
| Размер инструмента | BT40 | |
| Мощность двигателя шпинделя | кВт | 15 ноября |
| Проект | Единица | Параметр |
| Х/Y/Z осевое перемещение | mm | 1100/650/600 |
| Расстояние от носика шпинделя до поверхности стола | mm | 120-720 |
| Расстояние от центра шпинделя до поверхности направляющей стойки | mm | 665 |
| Частота вращения шпинделя | rpm | 12000 |
| Конус шпинделя | BT40 | |
| Спецификация инструмента | BT40 | |
| Мощность электродвигателя шпинделя | kw | 15 ноября |
| Мощность осей X/Y/Z | N.m | 18/18/28 |
| Стол (длина×ширина) | mm | 1200×600 |
| Максимальная нагрузка стола | kg | 800 |
| Быстрое перемещение по оси X | m/min | 36 |
| Быстрое перемещение по оси Y | m/min | 36 |
| Быстрое перемещение по оси Z | m/min | 36 |
| Точность позиционирования | mm | ±0.005 |
| Повторная точность позиционирования | mm | ±0.003 |
| Контроллер | - | GSK25i |
| Вес машины {примерно} | T | 7.5 |
| Габаритные размеры (длина×ширина×высота) | mm | 2900*2600*2800 |
| Название детали | Страна производства | Производитель | Модель |
| Литая часть корпуса | Китай | Юньнань | HT-300 |
| Шпиндель | Тайвань | Окада | BT40-150-12000rpm |
| Оси X/Y/Z | Тайвань | HIWIN | |
| Шпиндельные винты X/Y/Z | Тайвань | HIWIN | |
| Подшипник | Япония | NACHI | Подшипник винта 30*62 |
| Насос | Китай | Чжэхун | |
| Масляный насос | Гуандун | Баоюй | 4L |
| Телескопическая защита | Китай | Хайдун | |
| Контроллер | Китай | GSK | GSK25i |
| Сервомотор шпинделя | Китай | GSK | 7.5KW |
| Сервомотор оси X/Y | Китай | GSK | |
| Сервомотор оси Z | Китай | GSK | |
| Ручной импульсный генератор | Китай | GSK | |
| Электромагнитный контактор/Электромагнитный переключатель | Франция | Шнайдер | |
| Трехосевой соединитель | Тайвань | S+P | |
| Теплообменник | Китай | Кэ Хэн Ао |
| 10000/12000об/мин шпиндельная скорость |
| 30кг/50кг/70кг центральный вывод воды |
| Renishaw инструмент для измерения |
| 170/200/250/300мм четвертая ось |
| 125/170/210/250мм пятая ось |
| цепной стружкоотводчик |
1. Корпус, колонна и основные компоненты шпиндельного узла этого станка выполнены из литейных изделий из смоляного песка (плотно обожженного), структура стабильна, качество сохраняется навсегда.
Литейные изделия прошли компьютерный анализ методом конечных элементов, разумное сочетание структурной прочности и усилителей обеспечивает механическую высокую жесткость. Структура литейных изделий выполнена с использованием технологии единого формования, конструкция корпуса, обработка осуществляется с помощью крупногабаритного пятиосевого обрабатывающего станка, обработка выполняется за один зажим, станок обладает высокой жесткостью, высокой прочностью, геометрической точностью и отличной формой. Также гарантирует долгосрочную стабильность и высокую
точность. Кроме того, для предотвращения деформации после обработки, литейные изделия проходят полное отжиг, что способствует устранению внутренних напряжений.
2. Широкая база, колонна имеет треугольную коробчатую структуру, конструкция с полной поддержкой для тяжелых нагрузок, прочная структура, что обеспечивает способность выдерживать тяжелые нагрузки во время обработки.
3. Симметричный дизайн, баланс веса с обеих сторон колонны позволяет поддерживать стабильность точности станка.

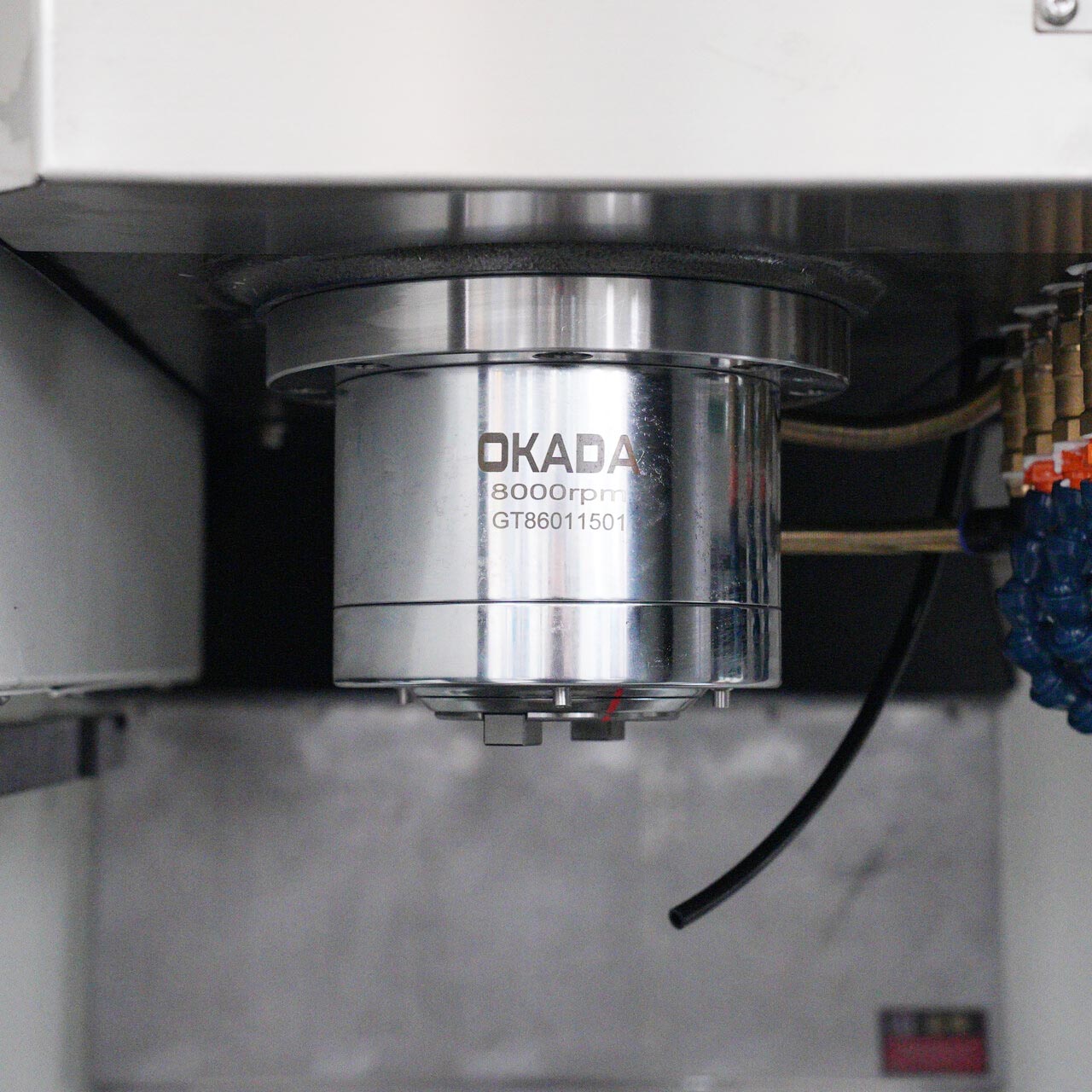

Шпиндель
Максимальная скорость этого шпинделя может достигать12000 об / мини относится к средне-высокой скорости шпинделя, что учитывает жесткую резку стальных деталей и высокоскоростную точную обработку алюминиевых деталей и форм.

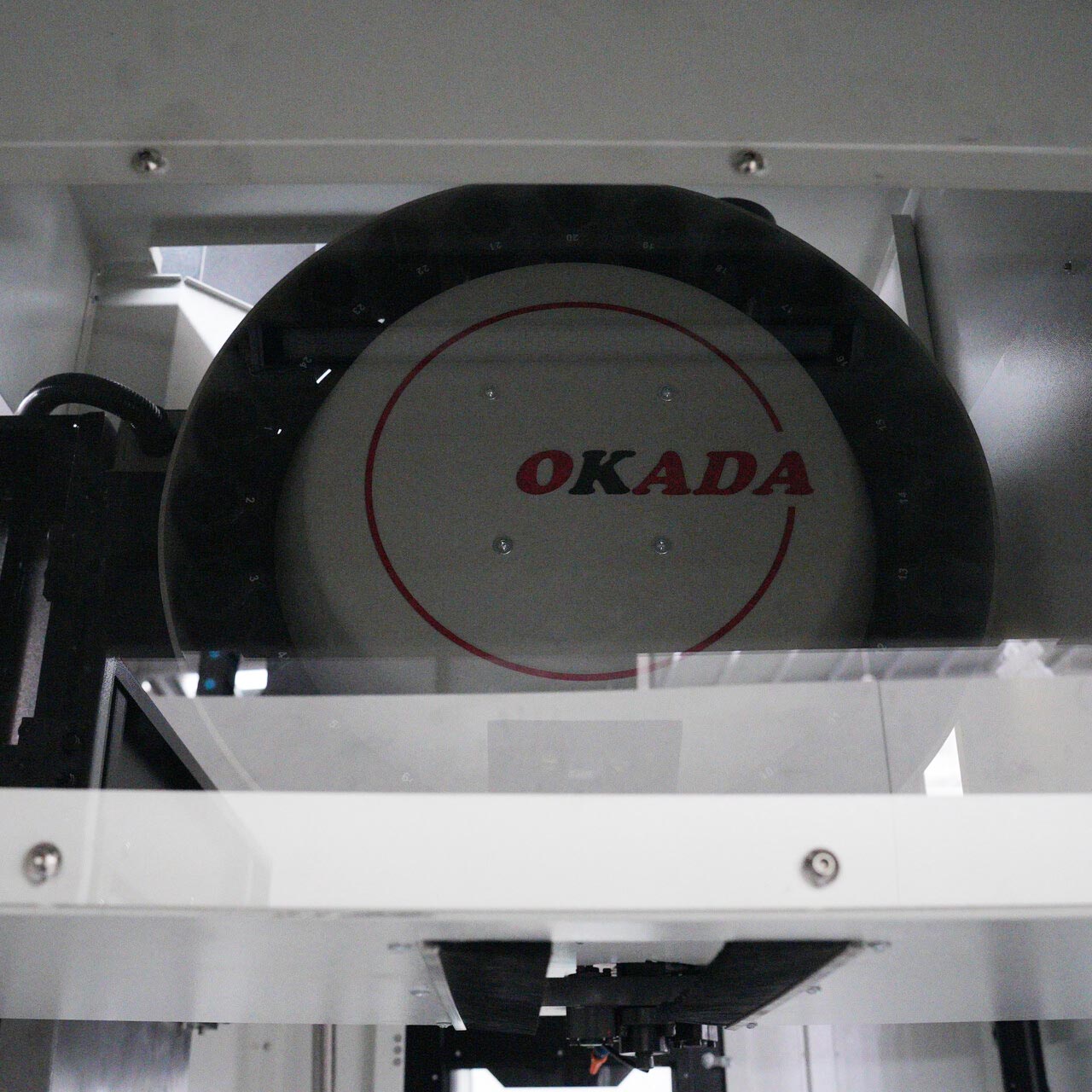

Дисковый инструментальный магазин
Без вмешательства человека он может автоматически переключать инструменты между различными процессами обработки, реализуямногоступенчатую обработку за одно зажимание.。

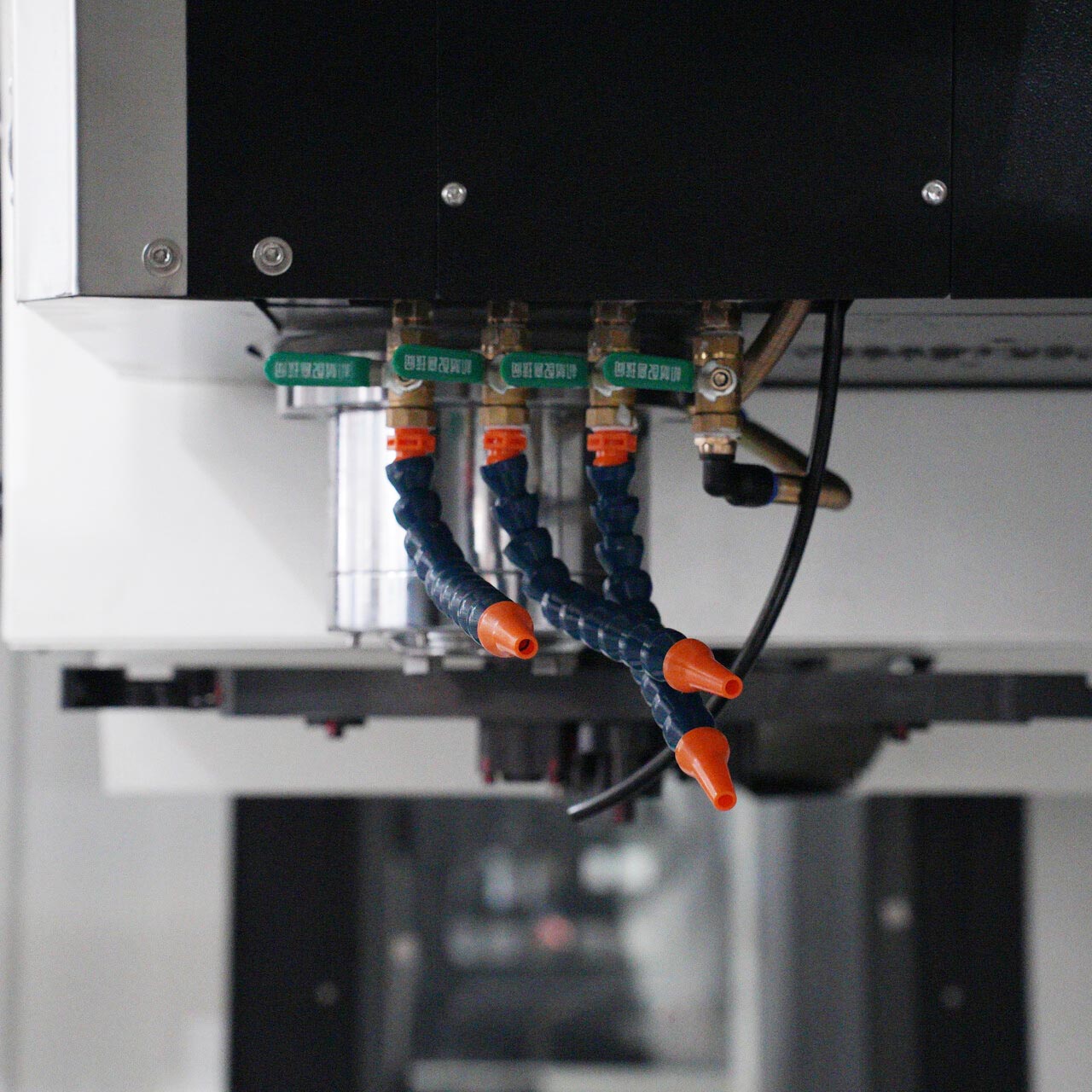

Охлаждение шпинделя / трубопровод для охлаждающей жидкости

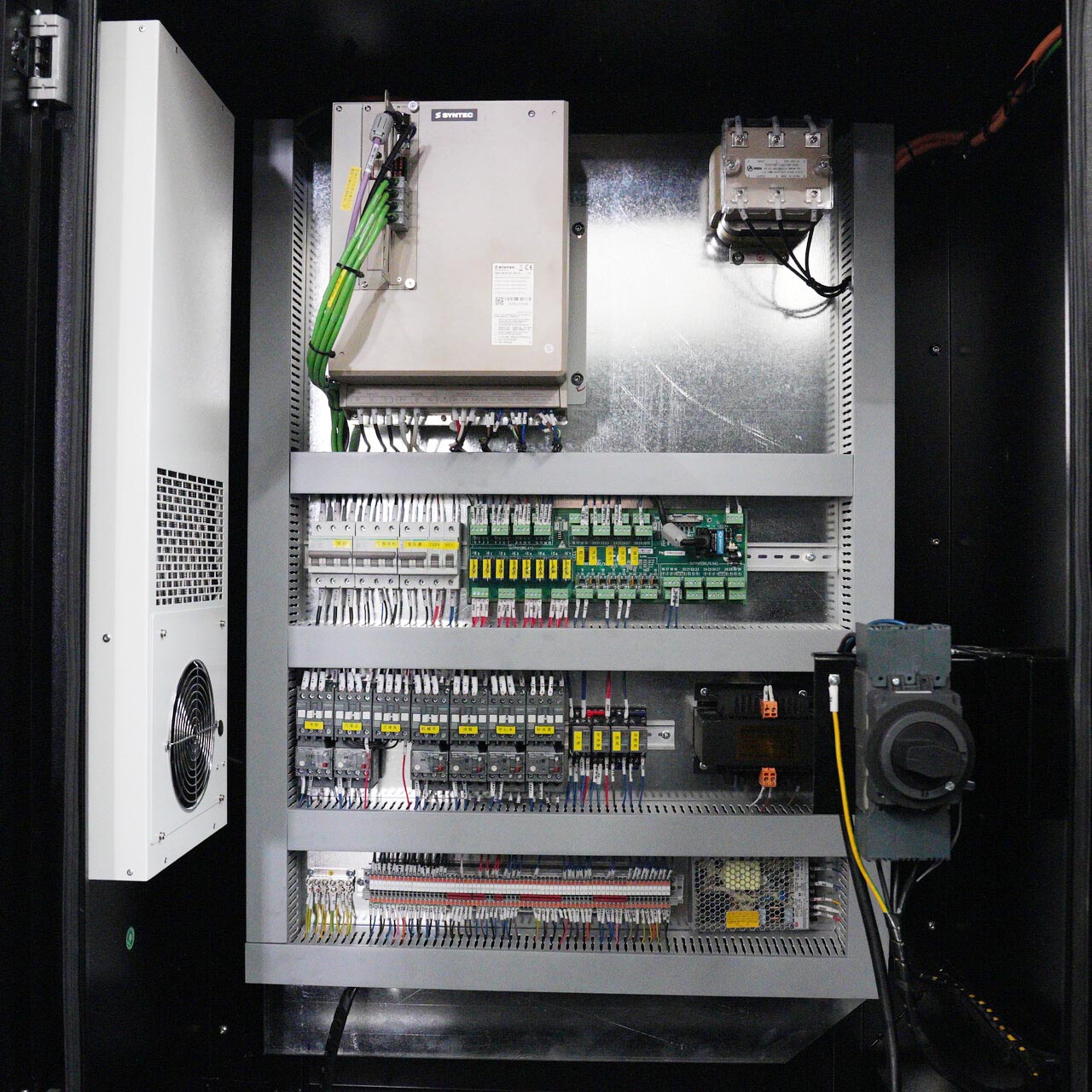

Электрический шкаф управления
Охлаждение шпинделя / трубопровод для охлаждающей жидкости
