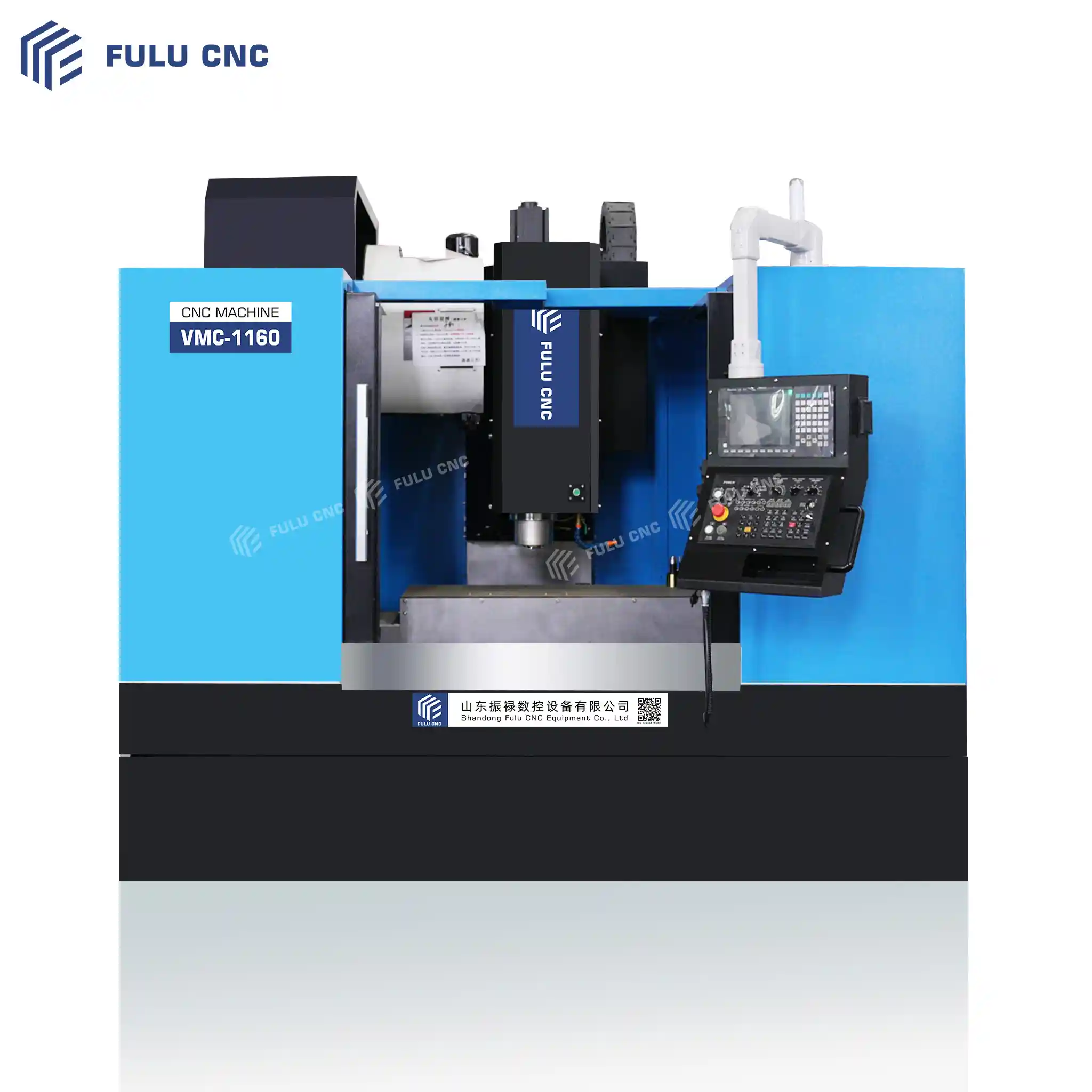

VMC1160 bleu Centre d'usinage vertical à commande numérique

Modèle de machine-outil : VMC1160	Unité	Spécifications

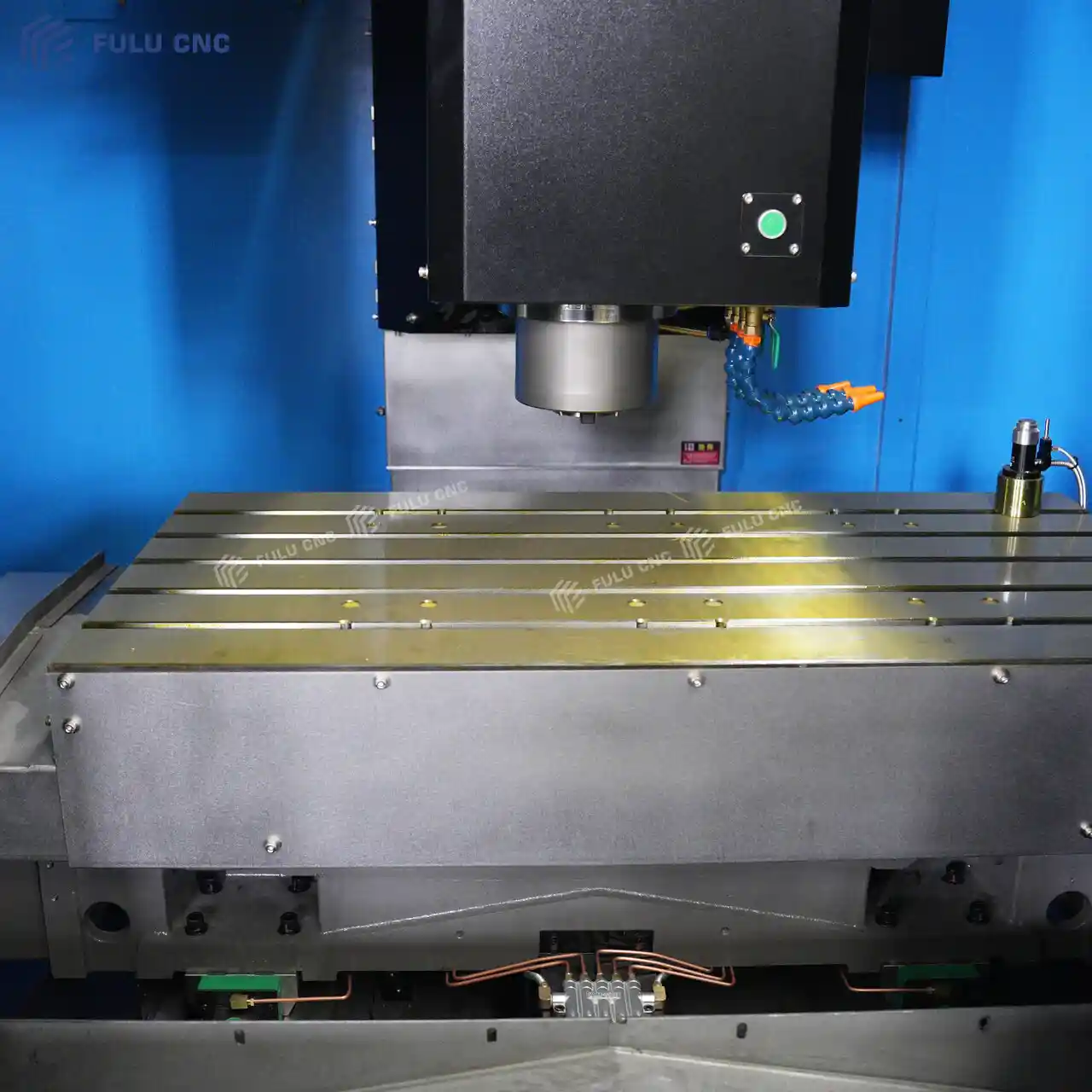

Dimensions de la table de travail	mm	1200x600
Course des axes X/Y/Z	mm	1100/600/600
Distance entre la face de la broche et la table de travail	mm	120-720
Distance du centre de la broche à la colonne	mm	672
Charge maximale de la table de travail	Kg	800
Rainure en T de la table de travail	mm	5-18x100
Avance rapide des axes X/Y/Z	m/min	32/32/26

Demande

Détails du contenu Demande

Paramètres techniques
Configuration standard
Choisir la configuration

Modèle de machine-outil : VMC1160	Unité	Spécifications
Dimensions de la table de travail	mm	1200x600
Course des axes X/Y/Z	mm	1100/600/600
Distance entre le nez de la broche et la table de travail	mm	120-720
Distance entre le centre de la broche et la colonne	mm	672
Charge maximale de la table de travail	Kg	800
Rainures en T de la table de travail	mm	5-18x100
Alimentation rapide des axes X/Y/Z	m/min	32/32/26
Largeur des guides des axes X/Y/Z	mm	RGH45/45/45
Spécifications de la vis à billes des axes X/Y/Z	mm	4012
Précision de positionnement	mm	±0.008
Précision de répétition de positionnement	mm	±0.005/300
Unité de positionnement minimale	mm	±0.001
Vitesse maximale de la broche	rpm	8000 (refroidissement par pulvérisation circulaire)
Conicité de la broche	mm	BT40-150
Changeur d'outils à disque	pcs	24T
Système de contrôle	/	GSK 25i
Puissance du moteur des axes X/Y/Z	Nm	18/18/28
Puissance du moteur de la broche	Kw	15 novembre
Poids de la machine-outil environ	Kg	6000
Dimensions extérieures	mm	2800x2400x2800

No	Nom du produit	Lieu d'origine	Fabricant
1	Structure principale en fonte (lit)	Yunnan	Tai Biao
2	Contrôleur CNC	Taïwan	Guan Shu 25i
3	Moteur de broche	Taïwan	Guan Shu 25i
4	Moteur à trois axes	Taïwan	Guan Shu 25i
5	Broche monobloc	Taïwan	Okada
6	Cylindre de changement d'outil de broche	Chine-Japon	Chine-Japon KINAKO
7	Roulements à trois axes X, Y, Z (P4)	Taïwan/Japon	TPI/NACHI
8	Rails linéaires à trois axes X, Y, Z	Taïwan	Hiwin
9	Vis à billes à trois axes X, Y, Z (niveau C3)	Taïwan	Hiwin
10	Accouplement à trois axes	Taïwan	S+P
11	Système de lubrification automatique centralisé	Taïwan	Bao Yu
12	Dispositif de filtration d'air	Taïwan	Protection de rideau d'air AirTAc
13	Dispositif de refroidissement	Chine	Weisen
14	Panneau de commande et manivelle	Taïwan	Guan Shu
15	Électricité, protecteur de surcharge	France	Schneider
16	Magasin d'outils à bras robotisé	Taïwan	Okada
17	Échangeur de chaleur du tableau électrique	Jiangsu	Ke Heng Ao

Vitesse de broche 10000/12000rpm

Débit central 30kg/50kg/70kg

Instrument de mesure Renishaw

Quatrième axe 170/200/250/300mm

Cinquième axe 125/170/210/250mm

Éjecteur de copeaux à chaîne

Contactez-nous

Détails du produit du centre d'usinage

Usinage à haute efficacité, réduction des coûts de production

Broche haute vitesse et système de changement d'outil automatique, réduisant considérablement le cycle d'usinage
Structure de machine à haute rigidité, garantissant un usinage stable à long terme
Optimisation du processus d'usinage, augmentation de l'efficacité d'usinage de plus de 2 fois
Réduction des opérations manuelles et du temps d'arrêt des équipements, baisse des coûts de production globaux de plus de 30%

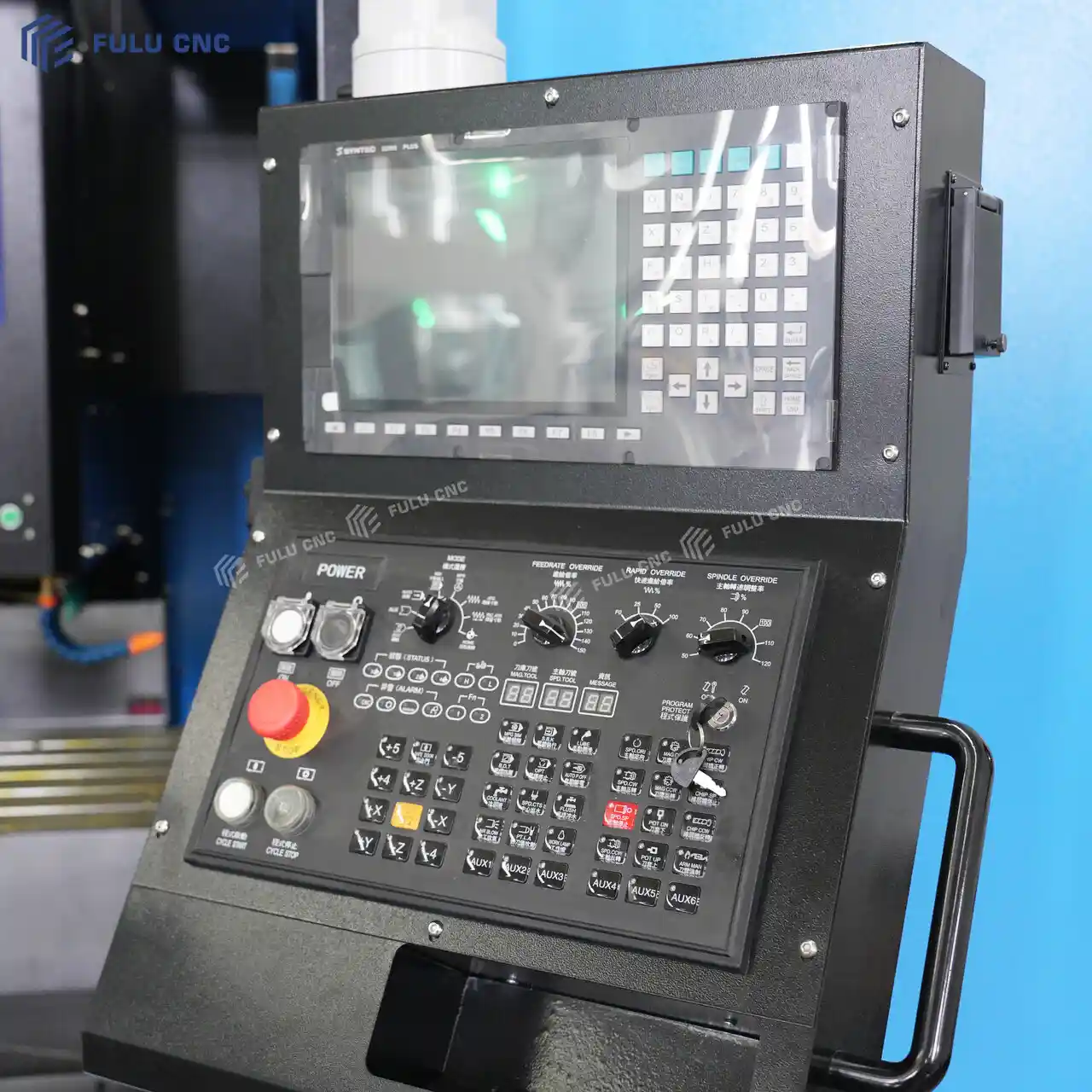

Panneau de commande CNC du centre d'usinage nouvelle génération SYNTEC

Le panneau est divisé enunité d'affichage du système supérieur、panneau de commande de la machine inférieuredeux grands modules, adaptés aux centres d'usinage verticaux / fraisage à cinq axes, qui sont le cœur de l'interaction homme-machine de l'ensemble de la machine, contrôlant tous les mouvements, les coupes et les actions logiques de la machine.

Contactez-nous

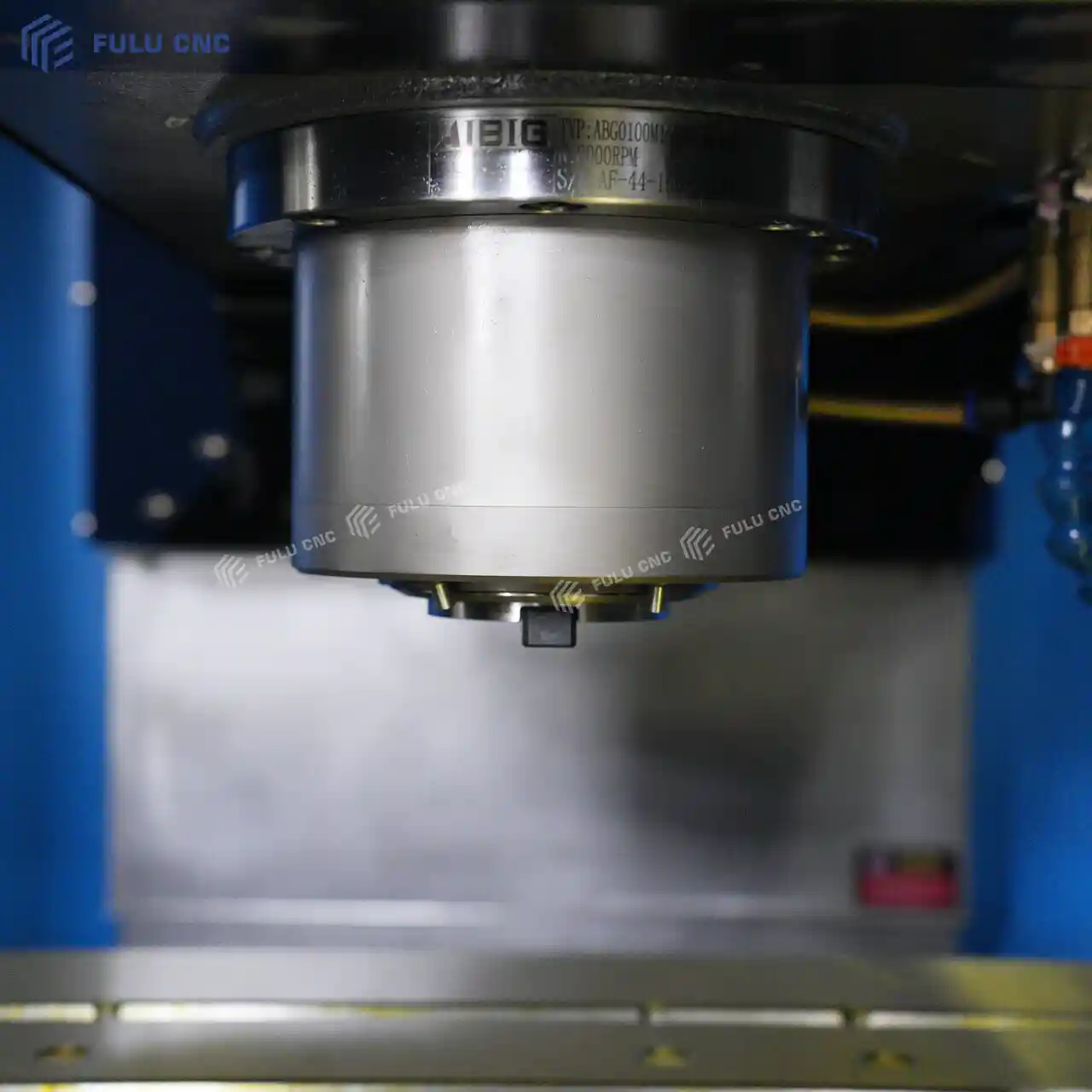

Broche BT40 à entraînement direct

Installation de porte-outils, maintien des outils, sortie de puissance de coupe

Contactez-nous

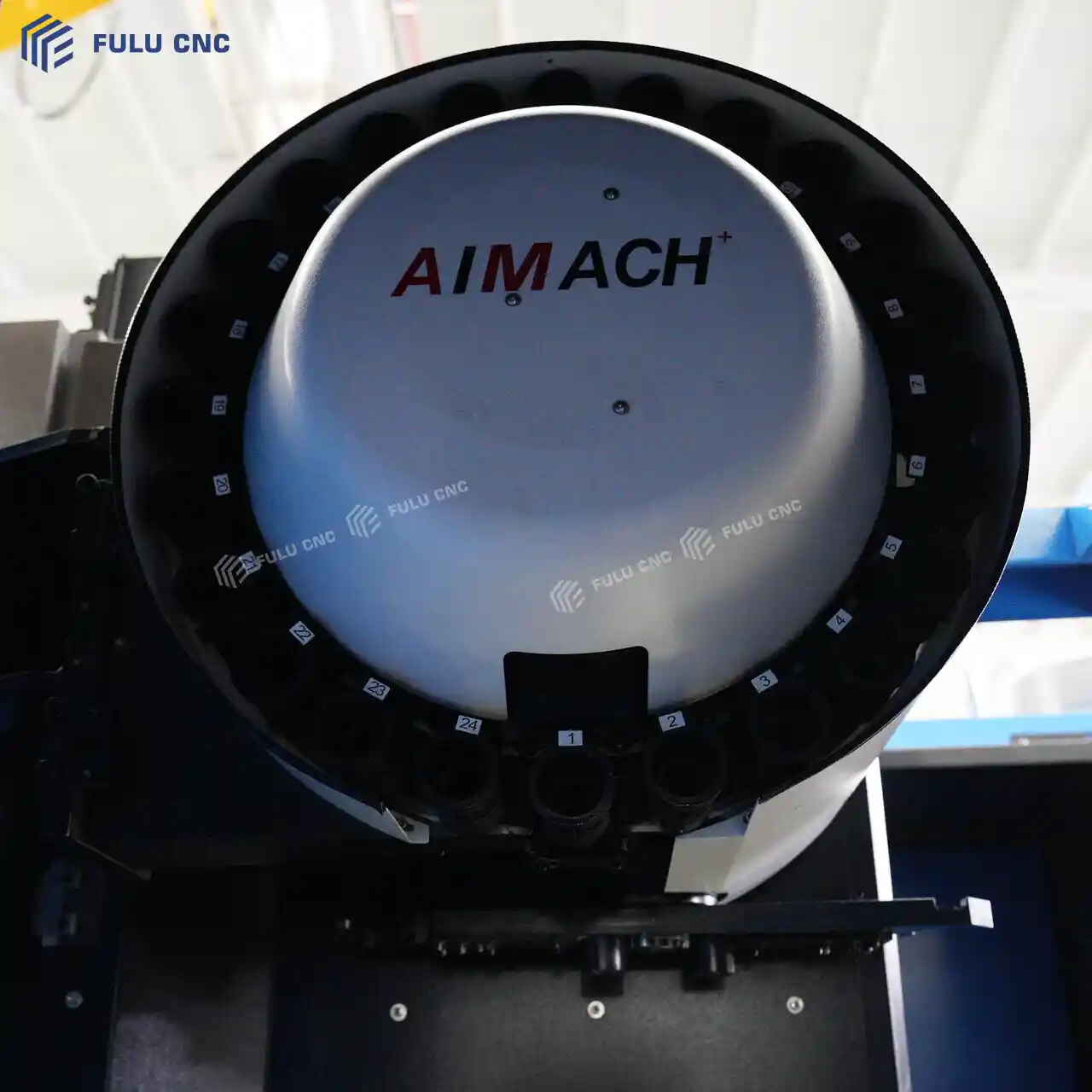

Changeur d'outils à disque

Sans intervention manuelle, il peut automatiquement changer d'outil entre différentes étapes d'usinage, réalisant un usinage multi-processus en une seule fixation.

Contactez-nous

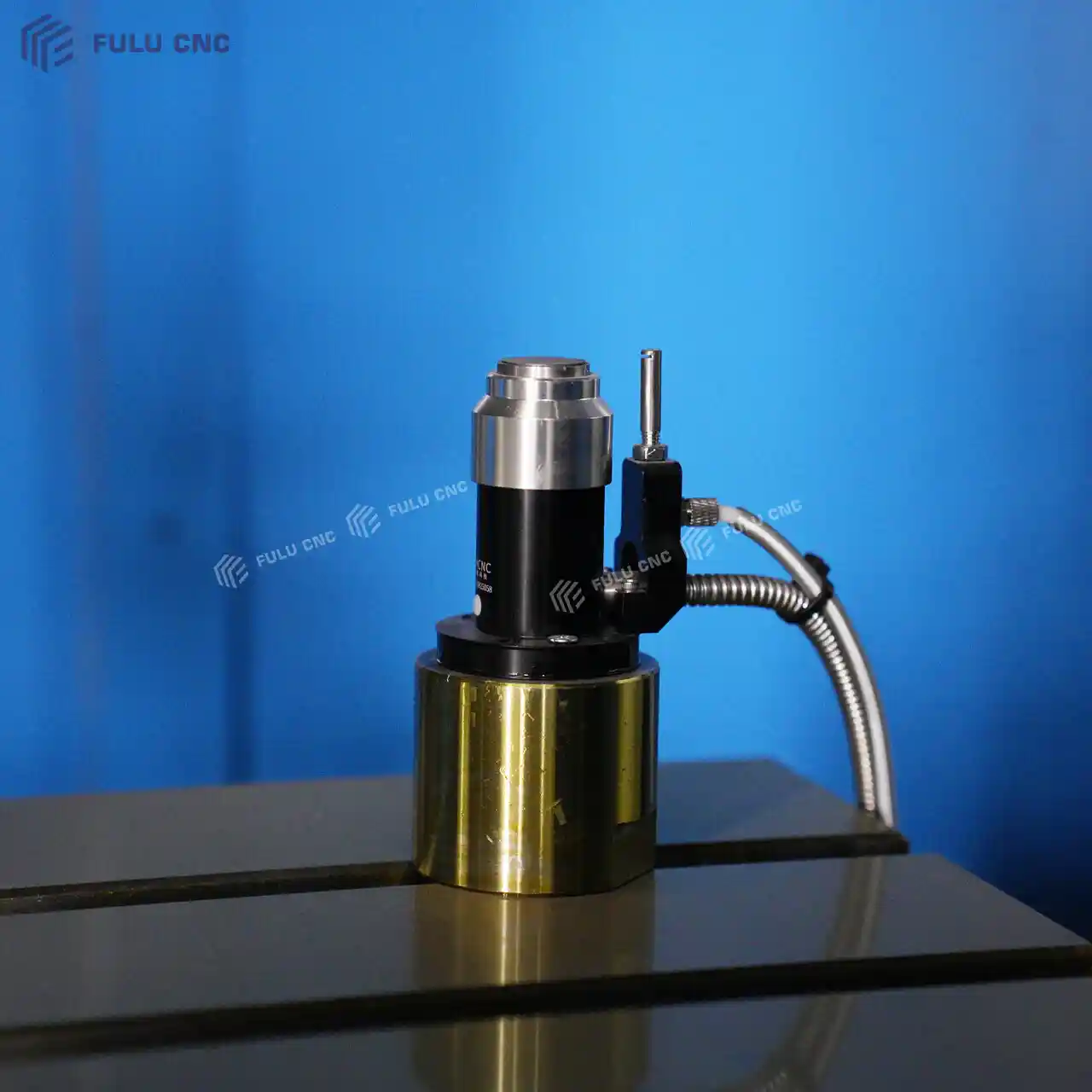

Instrument de mesure automatique CNC

Automatisation : pas besoin de surveillance manuelle pour la mesure, amélioration de l'efficacité de production ;
Haute précision : détection au niveau du micron, réduction du taux de défauts dimensionnels ;
Fonction de protection : arrêt automatique en cas de rupture d'outil, évitant les pertes dues aux collisions d'outils ;
Auto-nettoyage par soufflage : fonctionnement stable à long terme dans un environnement d'atelier avec huile et copeaux de fer.

Contactez-nous

vertical machining center manual pulse generator

Générateur d'impulsions manuel

Conception portable à main, opération de pièces à proximité du panneau de la machine ;
Signal d'impulsion stable, haute précision de déplacement ;
Coque résistante aux chocs et aux vibrations, durable dans un environnement d'atelier avec huile et saleté ;
Changement multi-axes et multi-rapports, conciliant ajustement fin et déplacement rapide.

Contactez-nous

vertical machining center tool holder rack

Système de changement d'outil automatique du centre d'usinage

Lors du changement d'outil, maintien de la pince BT40, transmission de l'outil entre la broche et le changeur d'outils, évitant la chute de l'outil.

Contactez-nous

Select Configuration

Quatrième axe

Cinquième axe

vertical machining center chain chip conveyor

Éjecteur de copeaux en chaîne

vertical machining center renishaw tool setter

Renishaw bras de mesure

Optionnel Systèmes CNC Système de Contrôle

GSK
Fanuc
L'Empire de Kane
Mitsubishi
Siemens
Nouvelle ère
Lorem ipsum facilisi
Lorem ipsum hdiwp

------

Applications des Centres d'Usinage CNC

Type Boîte

Boîtier de Boîte de Vitesses / Coque de Boîte de Vitesses : Système à Multi-trous, Cavité Interne, Surface d'Installation Corps de Pompe / Corps de Valve : Cavité Irrégulière, Trou de Chemin d'Écoulement, Surface de Bride

Type Plaque / Type Disque / Type Bride

Plaque Grande d'Installation / Panneau : Trou en Matrice, Trou de Contre-écrou, Rainure Plate Plaque de Bride / Capuchon de Fin : Disque Rond, Trou de Boulon Réparti Uniformément, Arrêt

Support Irrégulier / Type de Support

Support Mécanique / Siège de Connexion : Type L/T, Multi-étapes, Trou Latéral Siège de Roulement / Support Vertical : Trou de Roulement Demi-rond / Rond Complet, Surface de Fond d'Installation

vertical machining center complex surface parts

Type de Moule (Force Principale du Centre d'Usinage Vertical)

Cavité de Modèle en Plastique / Noyau : Cavité Profonde, Nervures, Surface Courbée Cadre de Moule / Plaque d'Éjecteur : Trou de Guide en Matrice, Trou d'Éjecteur

Type de Surface Courbée Complexe (Trois axes / Cinq axes)

Turbine / Aile : Surface Tordue Spatiale, Chemin d'Écoulement Turbine / Roue de Ventilateur : Multi-aile, Surface Courbée Annulaire

vertical machining center precision parts

Petites Pièces de Précision / Type Coque en Aluminium

Coque en Alliage d'Aluminium / Boîte de Contrôle : Cavité à Paroi Fine, Trou d'Interface, Fente Bloc d'Huile Hydraulique Multi-voies : Trou Profond Croisé, Position de Scellement Plate
