| Projekt | QK1313 Parameter |
| Maximaler Drehdurchmesser des Bettkörpers | Φ630 mm (bei einigen Modellen bis zu Φ800 mm) |
| Maximaler Drehdurchmesser auf dem Schlitten | Φ330～340 mm |
| Bearbeitungslänge | 1000 / 1500 / 3000 mm (länger auf Anfrage) |
| Spindelbohrung | Φ130～135 mm |
| Bearbeitungsbereich für Rohrgewinde | Φ30～126 mm |
| Breitenführung des Bettkörpers | 550 mm |
| Spindeldrehzahl | 30～800 U/min |
Produkteigenschaften
Flachbettstruktur, hohe Steifigkeit beim Grobschneiden Gesamte horizontale Bettstruktur, hochwertiges Gusseisen, hohe Steifigkeit und Tragfähigkeit, geeignet für Grob- und Feinbearbeitung von großen Durchmessern, langen Achsen und schweren Werkstücken, gute Vibrationsdämpfung, nicht leicht verformbar.
Benutzerfreundlich, schnelle Einarbeitung Ausgereiftes Design, niedrige Herstellungs- und Wartungskosten, preiswerter als vergleichbare Schrägmaschinen, wirtschaftlich und praktisch, schnelle Amortisation.
Führungen verschleißfest, stabile Präzision Rechteckige Hartführung / Mittel-Frequenz gehärtete Führung, verschleißfest, gute Präzisionshaltung; ausgestattet mit präzisen Kugelgewindespindeln, genaue Positionierung, hohe Wiederholgenauigkeit.
| Projekt | QK1313 Parameter |
| Maximaler Drehdurchmesser des Bettes | Φ630 mm (bei einigen Modellen bis zu Φ800 mm) |
| Maximaler Drehdurchmesser auf dem Schlitten | Φ330～340 mm |
| Bearbeitungslänge | 1000 / 1500 / 3000 mm (längere Längen auf Anfrage) |
| Hauptspindel Durchgangsloch | Φ130～135 mm |
| Bearbeitungsbereich für Rohrgewinde | Φ30～126 mm |
| Breite der Bettführungen | 550 mm |
| Drehzahl der Hauptspindel | 30～800 r/min |
| Art der Spindelvariierung | Zwei-Gang oder stufenlos |
| Leistung des Hauptmotors | 11 kW |
| X-Achse Verfahrweg | 320～420 mm |
| Z-Achse Verfahrweg | 850～2850 mm |
| X-Achse Vorschubgeschwindigkeit | 4000 mm/min |
| Z-Achse Vorschubgeschwindigkeit | 4000～6000 mm/min |

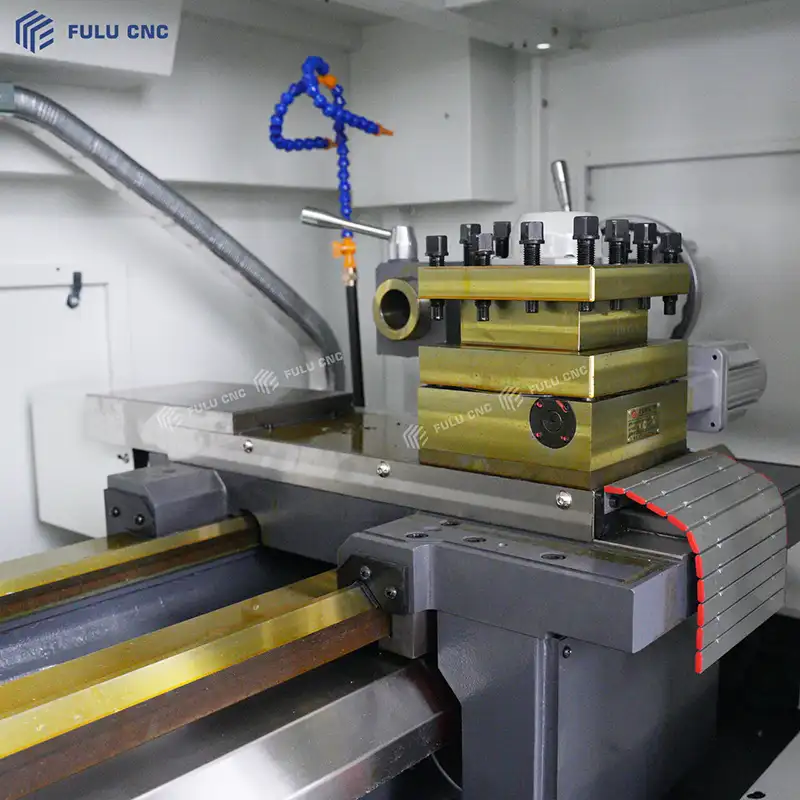

| Werkzeughalter | Vierstationen elektrischer Werkzeughalter / CNC-Werkzeugturm |
| Werkzeughaltergröße | 32×32 mm |

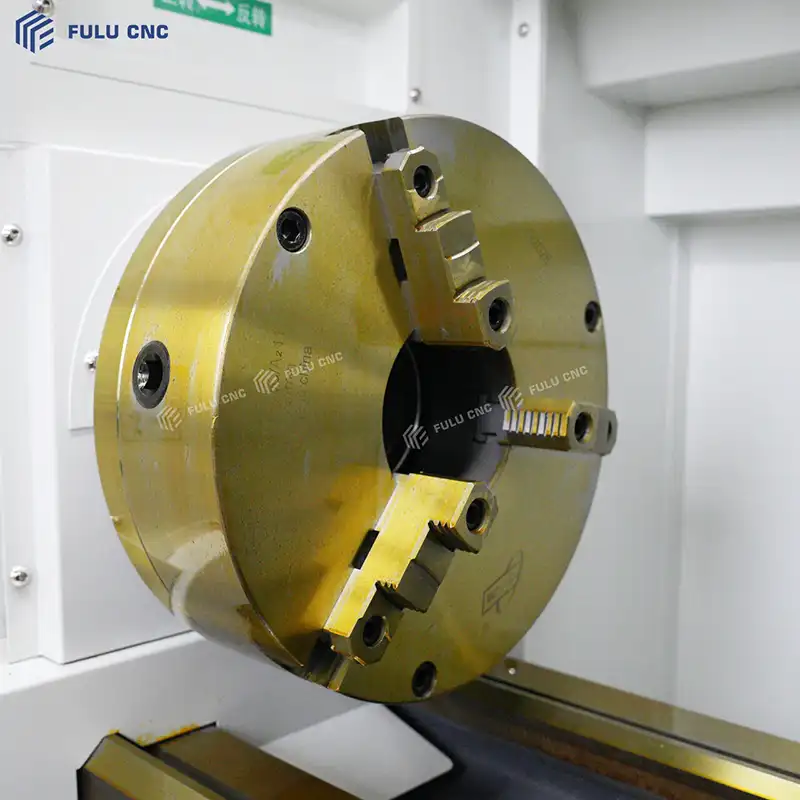

| Spannfutter | Φ380～Φ400 Drei-Jaw-Spannfutter |
| Durchmesser des Hinterzentrums | Φ100 mm |
| Verfahrweg des Hinterzentrums | 250 mm |
| Kegelbohrung des Hinterzentrums | MT5 |
| Positionsgenauigkeit | ±0.02 mm |
| Wiederholgenauigkeit | ±0.01 mm |
| Gesamtgewicht der Maschine | 4～6 Tonnen (unterschiedliches Gewicht je nach Länge) |
| Projekt | Standardkonfiguration |

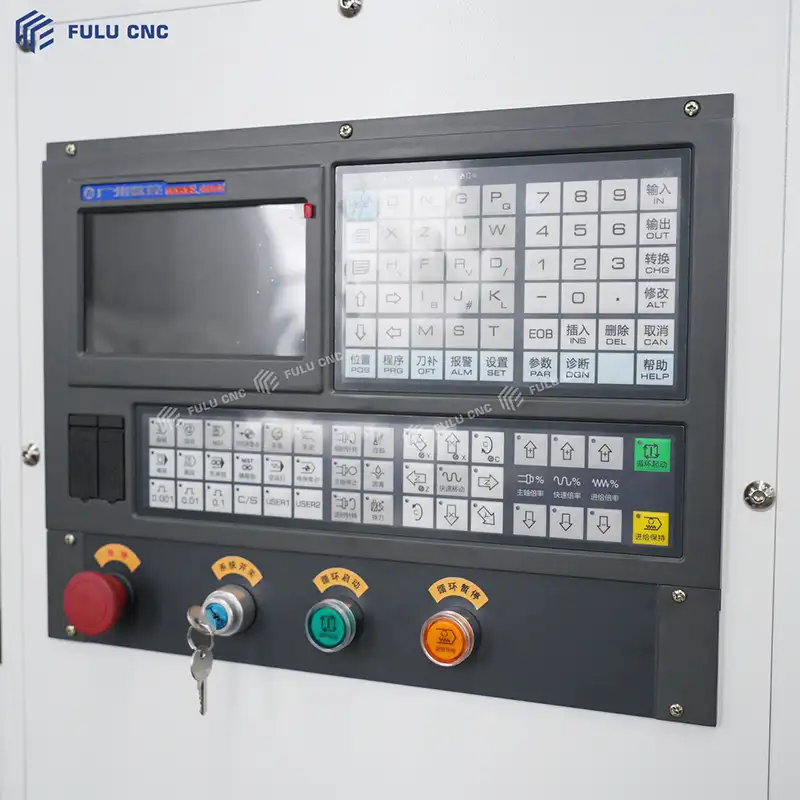

| CNC-System | GSK980TC3 / GSK980TDC |
| Spannfutter | Vorne und hinten doppelte drei Backen manuelles Spannfutter |
| Werkzeughalter | Vierstationen elektrischer Werkzeughalter (NC Turret) |
| Schwanzstütze | Manuelle Schwanzstütze |
| Schmiersystem | Automatische zentrale Schmierung |
| Kühlsystem | Kühlpumpe und Kühlmittelvorrichtung |
| Schutz | Halbgeschlossener Schutzschild |
| Beleuchtungssystem | Arbeitslicht |
| Stromversorgung | 380V/50Hz Dreiphasenwechselstrom |
| Führungen | Hochfrequenzgehärtete Schienen |
| Spindel | Großdurchmesser-Spindel (130~135mm) |
| Hintere Stütze | Standardmäßiger Stützrahmen (teilweise Herstellerkonfiguration) |
| Zubehörname |
| 6/8/10 Zoll hydraulischer Schraubstock |
| 6/8 Stationen elektrische Werkzeughalter |
| Hydraulisches Hinterzentrum |
| GSK/Fanuc/Siemens Steuerungssystem |
