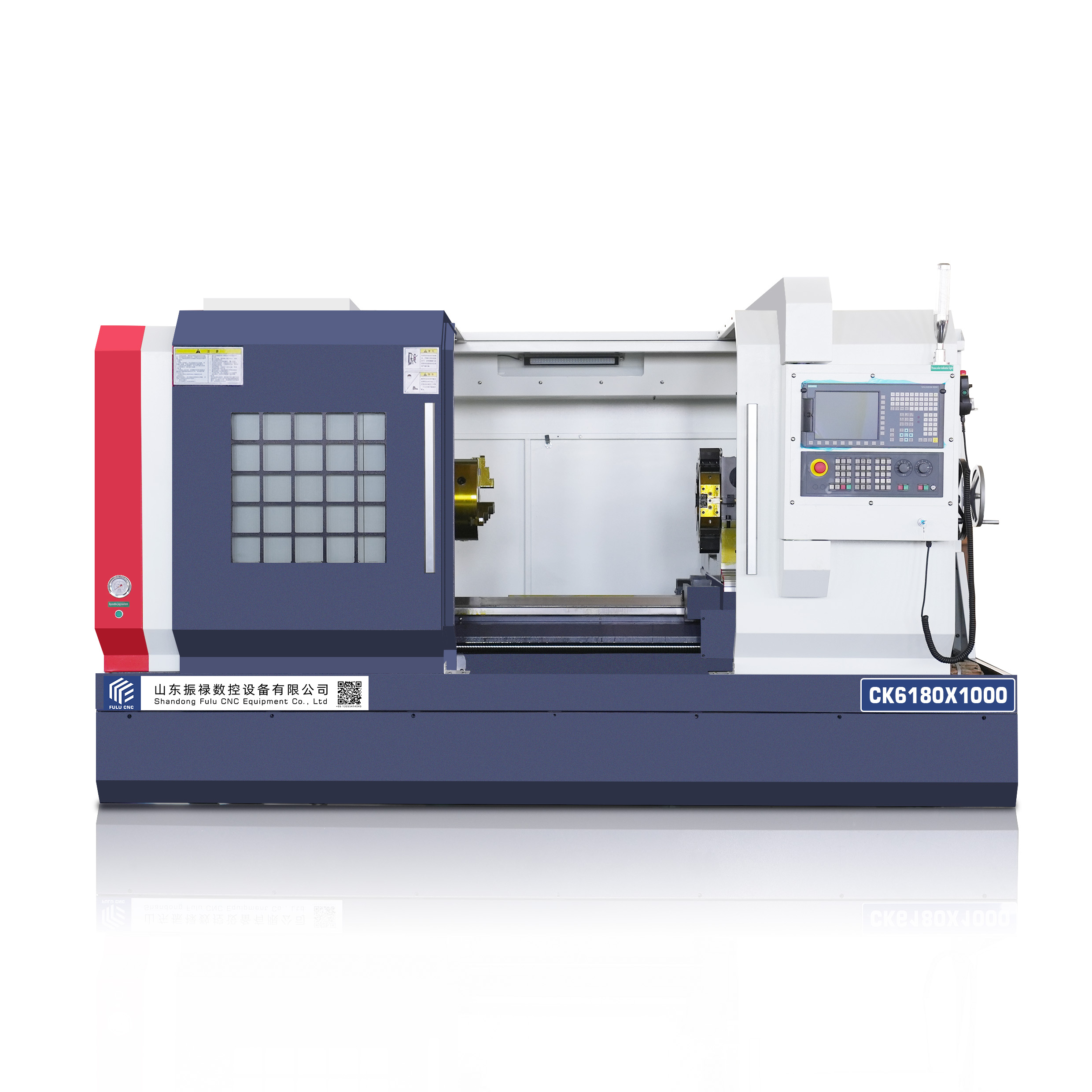

CK6180X1000 CNC Flachbett-Drehmaschine | Siemens Steuerung

Produkteigenschaften

Flachbettstruktur, hohe Steifigkeit beim Grobschneiden Gesamte horizontale Bettstruktur, hochwertiges Gusseisen, hohe Steifigkeit und Tragfähigkeit, geeignet für Grob- und Feinbearbeitung von großen Durchmessern, langen Achsen und schweren Werkstücken, gute Vibrationsdämpfung, nicht leicht verformbar.
Benutzerfreundlich, schnelle Einarbeitung Ausgereiftes Design, niedrige Herstellungs- und Wartungskosten, preiswerter als vergleichbare Schrägmaschinen, wirtschaftlich und praktisch, schnelle Amortisation.
Führungen verschleißfest, stabile Präzision Rechteckige Hartführung / Mittel-Frequenz gehärtete Führung, verschleißfest, gute Präzisionshaltung; ausgestattet mit präzisen Kugelgewindespindeln, genaue Positionierung, hohe Wiederholgenauigkeit.

Produktbeschreibung

Die CNC-Flachmaschine hat eine horizontale Flachbettstruktur, zwei Achsen (X/Z) arbeiten zusammen, um automatisch Bearbeitungsprozesse wie Außendurchmesser, Innenbohrungen, Kegeloberflächen, Rundungen, Endflächen, Nuten und Gewinde für Achs- und Scheibenbauteile abzuschließen. Sie hat eine hohe Gesamtsteifigkeit, eine einfache Struktur und ein gutes Preis-Leistungs-Verhältnis und ist das Hauptmodell für die Bearbeitung von Klein- und Mittelserien, Grobschneiden und langen Achsen, weit verbreitet in der Automobilindustrie, Elektromotoren, Lagern, Landmaschinen, allgemeiner Maschinenbau usw.

Technische Parameter
Standardkonfiguration
Konfiguration auswählen

Projekt	Einheit	Spezifikation
Maximaler Werkstückdurchmesser auf dem Bett	mm	ф800
Maximaler Werkstückdurchmesser auf dem Bett	mm	ф480
Maximale Werkstücklänge	mm	1500/2000/3000
Effektive Bearbeitungslänge	mm	1350/1850/2850
Breite der Bettführungen	mm	600
Durchmesser des Spindelbohrung	mm	ф105
Bezeichnung des Spindelendes	-	C11
Spindeldrehzahlbereich (Frequenzumrichter stufenlos regelbar)	r/min	40-125/110-350/290-950
Dreibackenfutter (manuell)	mm	Ф630
Hauptmotorleistung	Kw	15. November
Werkzeuggröße	mm	32×32
Elektrisches Werkzeughalter	-	Vertikaler Vierstationen-Werkzeughalter
Maximaler Verfahrweg des Bettwagens in Z-Richtung	mm	1500/2000/3000
Maximaler Verfahrweg des Werkzeughalters in X-Richtung	mm	420
Schnellverfahrgeschwindigkeit des Bettwagens in Z-Richtung	m/min	6
Schnellverfahrgeschwindigkeit des Werkzeughalters in X-Richtung	m/min	4
Drehmoment der X/Z-Achse	nm	15. Oktober
Durchmesser des Gegengewinde	mm	Φ120
Verfahrweg des Gegengewinde	mm	250
Kegel des Gegengewinde	-	Morse 6
Maschinenprofil (Länge x Breite x Höhe)	mm	3400/3900/4400/54002000 2000

Zubehörname	Spezifikation und Modell	Hersteller
CNC-System	GSK980TB3i Bus-Komplett-Absolute-System	GSK
Hauptmotor	11KW/15KW	Shanghai
Spindellager		Harbin
X-Achse Kugelgewindespindel	φ32*06	Taiwan
Z-Achse Kugelgewindespindel	Φ63*10	Taiwan
Futter	630 Vierbacken	Wafangdian
Werkzeughalter	4-station elektrisch	Hongda

Zubehörname

6/8/10 Zoll hydraulischer Schraubstock

6/8 Stationen elektrische Werkzeugwechsler

Hydraulisches Hinterzentrum

GSK/Fanuc/Siemens Steuerungssystem

Details erfahren

Produktdetails

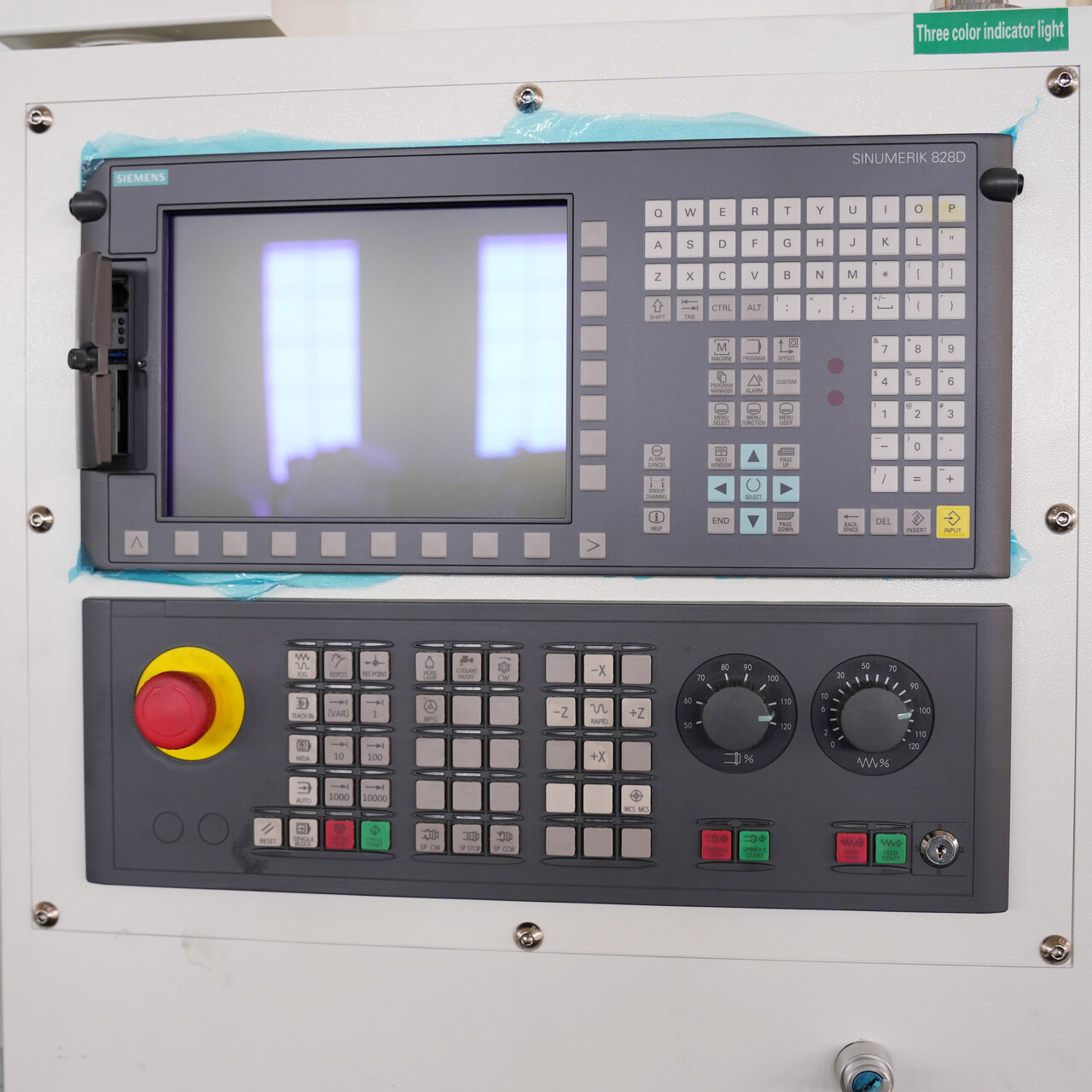

Siemens CNC-System

Das Bild zeigt das Siemens CNC-System, das von Siemens speziell für Drehmaschinen, Fräsmaschinen und Bearbeitungszentren entwickelte Hochleistungs-CNC-Steuerungssystem, das weit verbreitet im Bereich der mittel- bis hochpreisigen CNC-Maschinen eingesetzt wird. Es integriert CNC-Einheit (NC), PLC-Controller, Mensch-Maschine-Schnittstelle (HMI) und Antriebssteuerungsfunktionen, zeichnet sich durch hohe Präzision, hohe Stabilität und Intelligenz aus und ist eine wichtige Steuerungsplattform für moderne intelligente Fertigung.
----

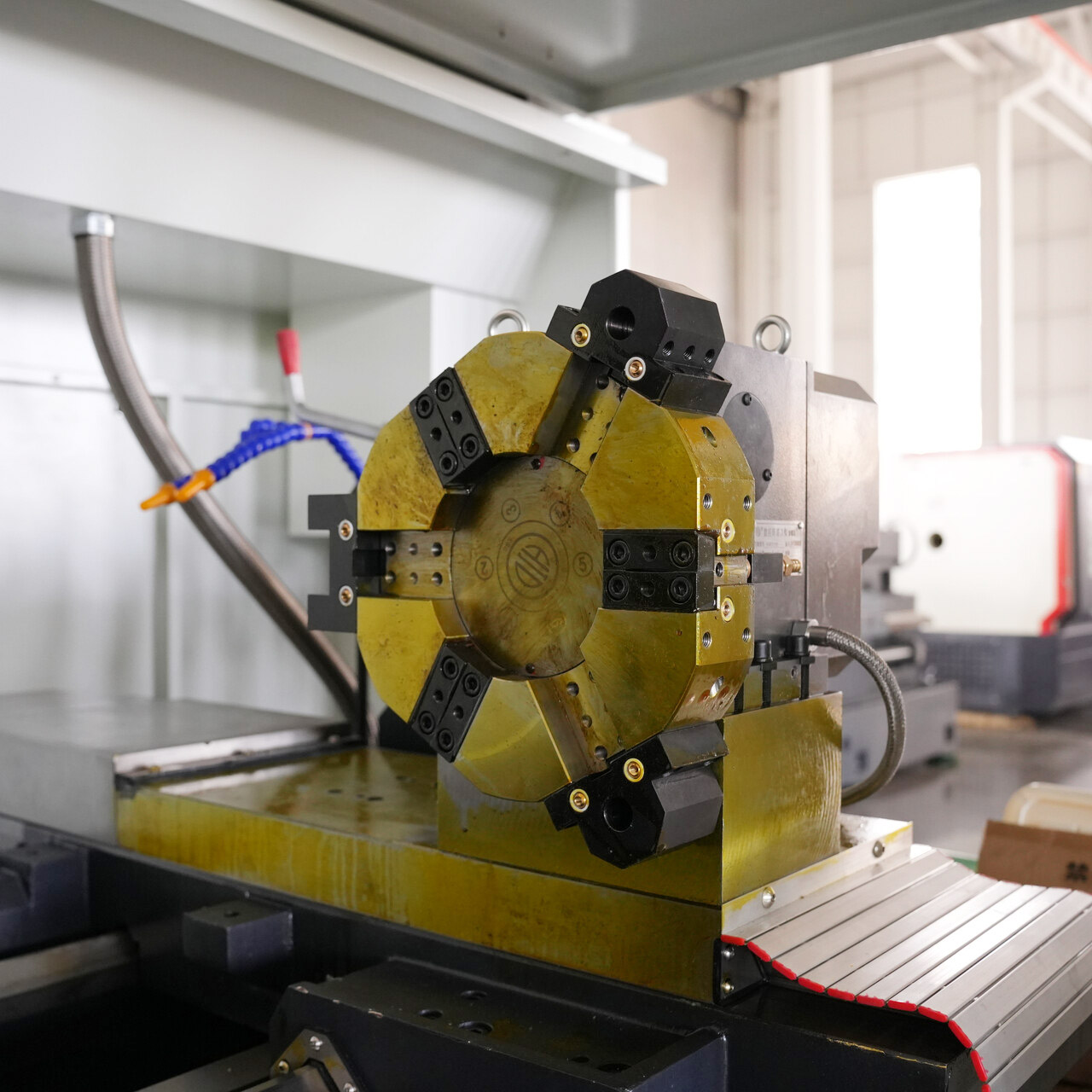

6-station elektrische Werkzeugwechsler

Ist eine automatisierte Werkzeugwechselvorrichtung, die auf dem Schlitten einer CNC-Drehmaschine installiert ist und die Drehung und Positionierung des Werkzeughalters durch einen Motorantrieb realisiert. Insgesamt sind 6 Standard-Werkzeugmontagestationen reserviert, die gleichzeitig 6 verschiedene Schneidwerkzeuge aufnehmen können. Der Werkzeugwechsel erfolgt automatisch durch Befehle des CNC-Systems und ist ein häufig verwendetes automatisches Werkzeugwechselteil für wirtschaftliche Flachbett- und Schrägbett-CNC-Drehmaschinen.
----

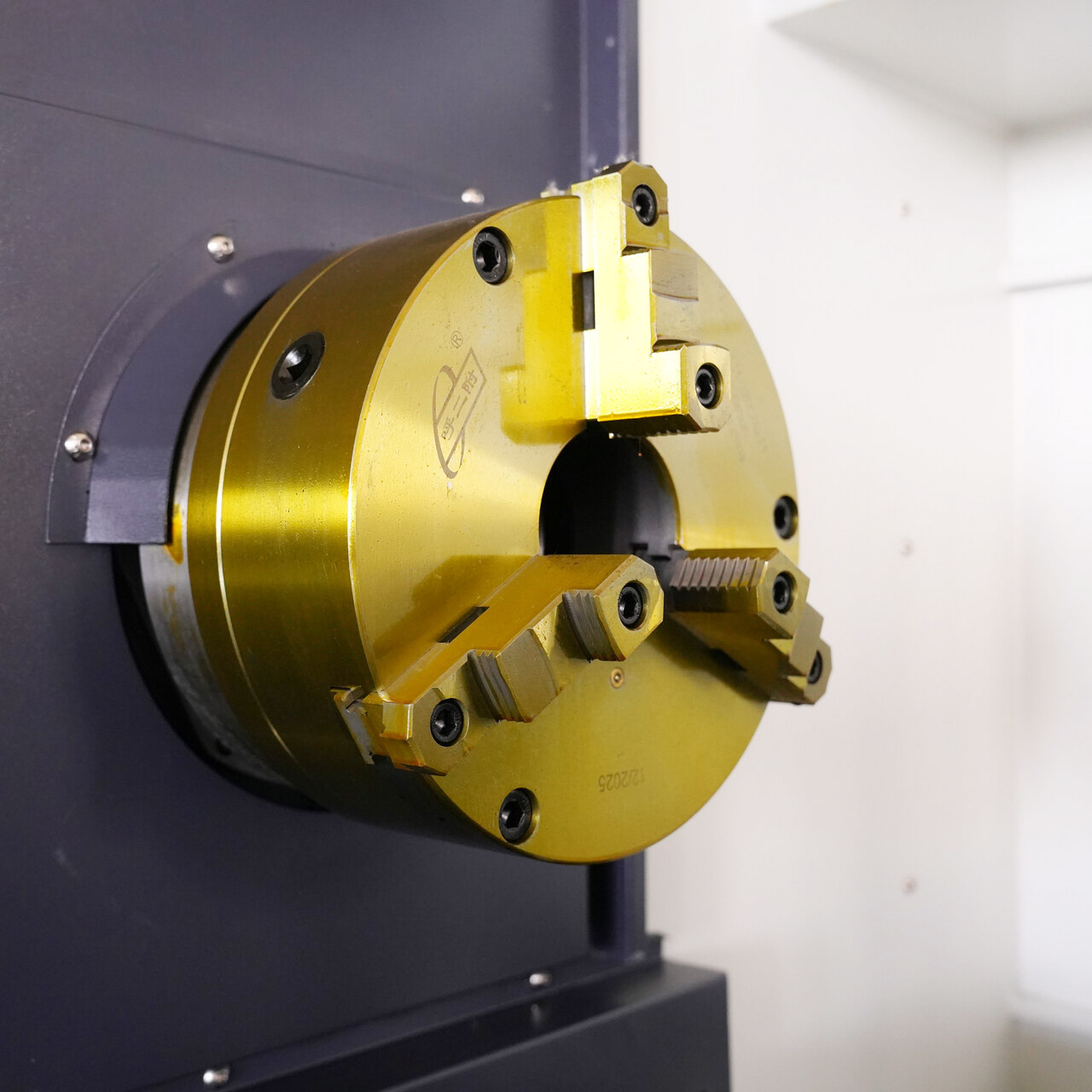

Drei-Jaw-Zentrierfutter

Kann automatisch zentrieren und klemmen für Achs- und Plattenwerkstücke; in Kombination mit einem Vier-Achsen-Drehtisch kann es auch Mehrseitenbearbeitung und komplexe Oberflächenbearbeitung durchführen.
----

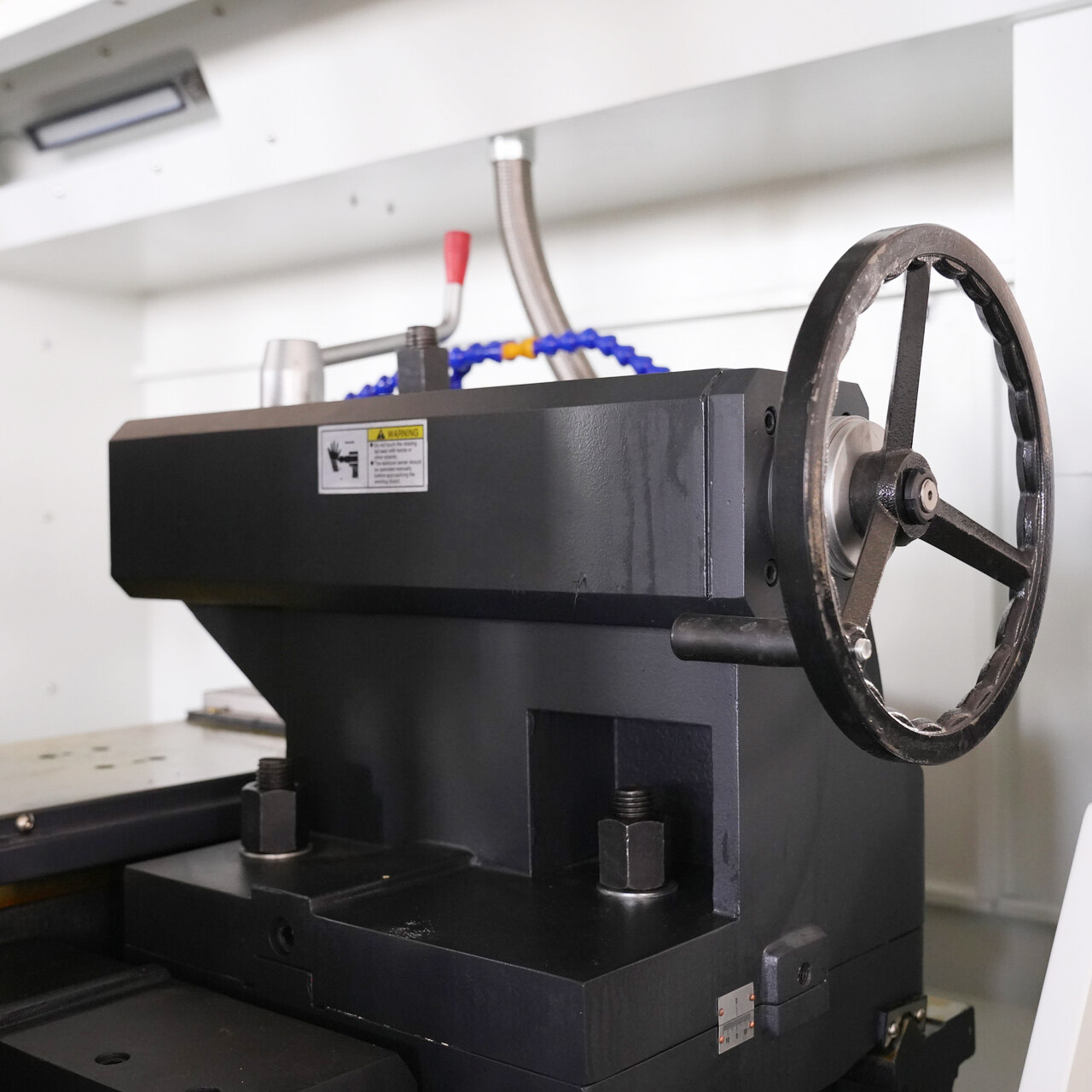

Manuelles Hinterteil

Das manuelle Hinterteil ist ein wichtiges Hilfsgerät für CNC-Drehmaschinen und herkömmliche Drehmaschinen, das auf den Führungen des Maschinenbetts installiert ist, um lange Achs-Werkstücke oder Bohrer, Reibahlen und andere Werkzeuge zu stützen und die Bearbeitungssteifigkeit und -genauigkeit zu erhöhen.
----

Sechs Zoll hydraulischer Schraubstock

8 Zoll hydraulische Spannfutter

10 Zoll hydraulischer Schraubstock

Achtstationen Elektromesser-Turm

Sechs-Stellungen elektrischer Werkzeugwechsler

Siemens Steuerungssystem

GSK-Steuerungssystem

Fanuc-Steuerungssystem

------

Bearbeitbare Teile

Achsenartige Teile

Merkmale: Außenverzahnung, trapezförmiges Gewinde, großes Längenverhältnis

Scheiben- / Flanschteile

Merkmale: Nuten, Zentrierbohrung, Endfläche Rundscheibe, Zentrierbohrung, gleichmäßig verteilte Schraubenlöcher, Absatz

Hülsen- / Zylinderteile

Merkmale: Lange Zylinderbohrung, hochglänzende Innenwand, Dichtnut

Kleine präzise Standardteile

Enthält: Schrauben, Muttern, Positionierstifte, Nieten, kleine Instrumententeile

Hydraulik- / Pneumatikrohranschlüsse

Rohrgewinde (G/Rc), 60° Kegeloberfläche, Sechskant

Komplexe Sonderteile (mit angetriebenem Werkzeugturm)

Merkmale: Außendrehen + Seitenfräsen / Radialnuten / kleine Löcher
