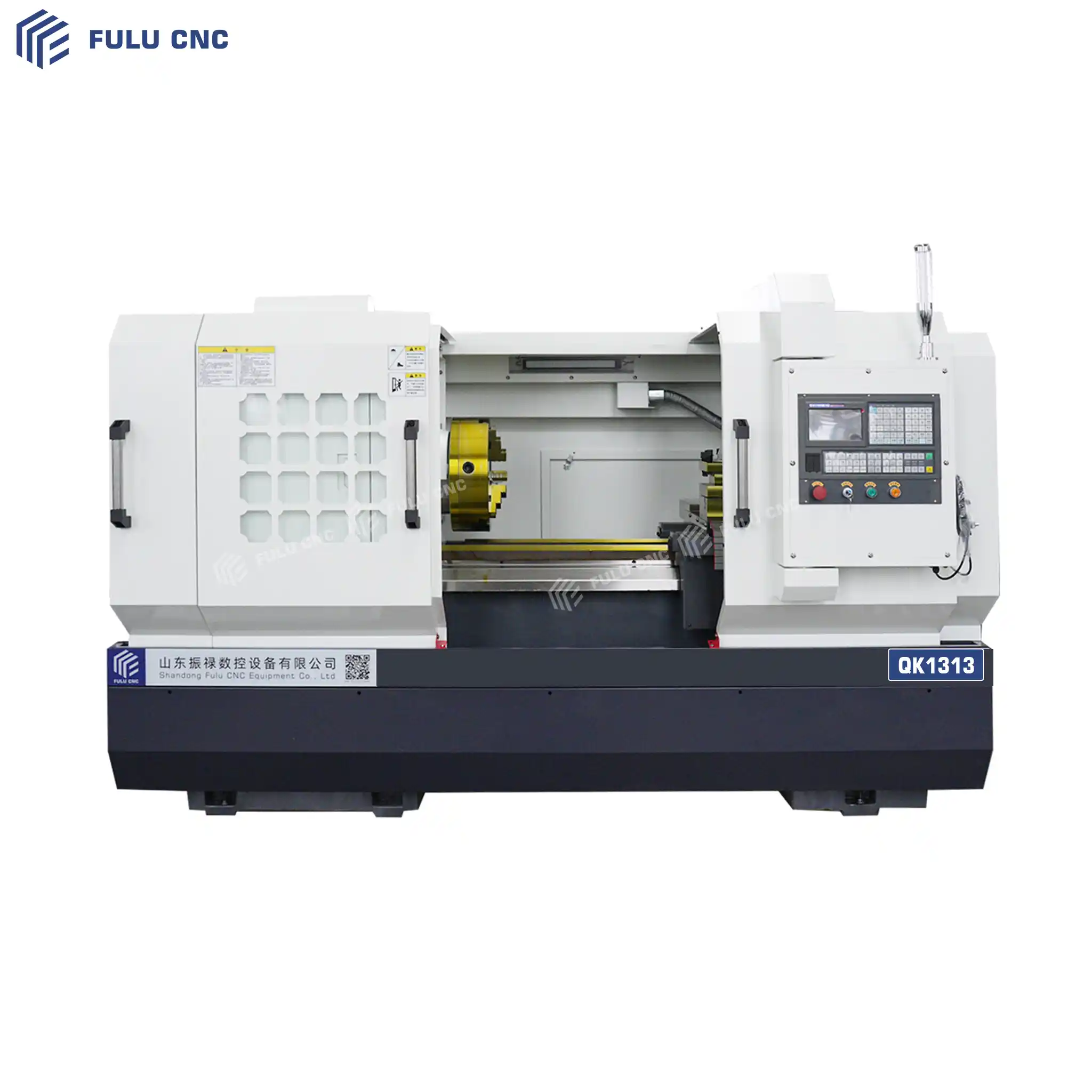

| Proje | QK1313 Parametreleri |
| Yatak Maksimum Döner Çapı | Φ630 mm (bazı modellerde Φ800 mm'ye kadar) |
| Sürgü Üzerindeki Maksimum Döner Çap | Φ330～340 mm |
| İşleme Uzunluğu | 1000 / 1500 / 3000 mm (daha uzun özel üretim mümkün) |
| Ana Mil Delik Çapı | Φ130～135 mm |
| Boru Diş İşleme Aralığı | Φ30～126 mm |
| Yatak kılavuz genişliği | 550 mm |
| Mili dönüş hızı | 30～800 d/d |
Ürün Özellikleri
Düz yatak yapısı, yüksek sertlikte ağır kesim Tam yatay yatak, kaliteli dökme demir, güçlü sertlik, büyük taşıma kapasitesi, büyük çaplı, uzun eksenli, ağır iş parçalarının kaba ve ince torna işlemleri için uygundur, iyi titreşim direnci, kolayca deformasyona uğramaz.
Kullanıcı dostu, hızlı kavrama Olgun tasarım, düşük üretim ve bakım maliyetleri, aynı spesifikasyondaki eğik tornalardan daha ucuz, ekonomik ve pratik, hızlı geri dönüş.
Raylar aşınmaya dayanıklı, hassasiyet stabil Dikdörtgen sert ray / orta frekanslı sertleştirilmiş ray, aşınmaya dayanıklı, hassasiyet koruma özelliği iyi; hassas vida ile donatılmış, doğru konumlandırma, yüksek tekrarlanabilirlik.
| Proje | QK1313 Parametreleri |
| Makine gövdesinin maksimum döner çapı | Φ630 mm (bazı modellerde Φ800 mm'ye kadar çıkabilir) |
| Taşıyıcı üzerindeki maksimum döner çap | Φ330～340 mm |
| İşleme uzunluğu | 1000 / 1500 / 3000 mm (daha uzun özel olarak sipariş edilebilir) |
| Ana milin geçiş deliği | Φ130～135 mm |
| Borulu diş işleme aralığı | Φ30～126 mm |
| Makine gövdesi ray genişliği | 550 mm |
| Ana milin devir hızı | 30～800 r/min |
| Ana milin hız değiştirme yöntemi | İki kademeli veya üç kademeli sonsuz değişken hız |
| Ana motor gücü | 11 kW |
| X ekseni hareket mesafesi | 320～420 mm |
| Z ekseni hareket mesafesi | 850～2850 mm |
| X ekseni hızlı hareket hızı | 4000 mm/min |
| Z ekseni hızlı hareket hızı | 4000～6000 mm/min |
| Takım tutucu | Dört pozisyonlu elektrikli takım tutucu/CNC takım tezgahı |
| Takım tutucu boyutu | 32×32 mm |
| Chuck | Φ380～Φ400 üç çeneli chuck |
| Arka destek silindiri çapı | Φ100 mm |
| Arka destek hareket mesafesi | 250 mm |
| Arka destek konik delik | MT5 |
| Konumlandırma hassasiyeti | ±0.02 mm |
| Tekrar konumlandırma hassasiyeti | ±0.01 mm |
| Makinenin toplam ağırlığı | 4～6 ton (uzunluk farklı olduğunda ağırlık da farklıdır) |
| Proje | Standart Konfigürasyon |
| NC Sistemi | Guangshu GSK980TC3 / GSK980TDC |
| Chuck | Ön ve arka çift üç çeneli manuel chuck |
| Takım Tutucu | Dört pozisyonlu elektrikli takım tutucu (NC Turret) |
| Arka Taşıyıcı | Manuel arka taşıyıcı |
| Yağlama Sistemi | Otomatik merkezi yağlama |
| Soğutma Sistemi | Soğutma pompası ve soğutucu sıvı cihazı |
| Koruma | Yarı kapalı koruma kapağı |
| Aydınlatma Sistemi | Çalışma Lambası |
| Güç Kaynağı | 380V/50Hz Üç Fazlı Elektrik |
| Ray | Yüksek frekanslı sertleştirilmiş ray |
| Ana Mil | Büyük delikli ana mil (130~135mm) |
| Arka destek | Standart destek çerçevesi (bazı üreticilerin konfigürasyonu) |
| Aksesuar Adı |
| 6/8/10 inç hidrolik çeneler |
| 6/8 istasyon elektrikli torna tezgahı |
| Hidrolik arka destek |
| GSK/Fanuc/Simens kontrol sistemi |
