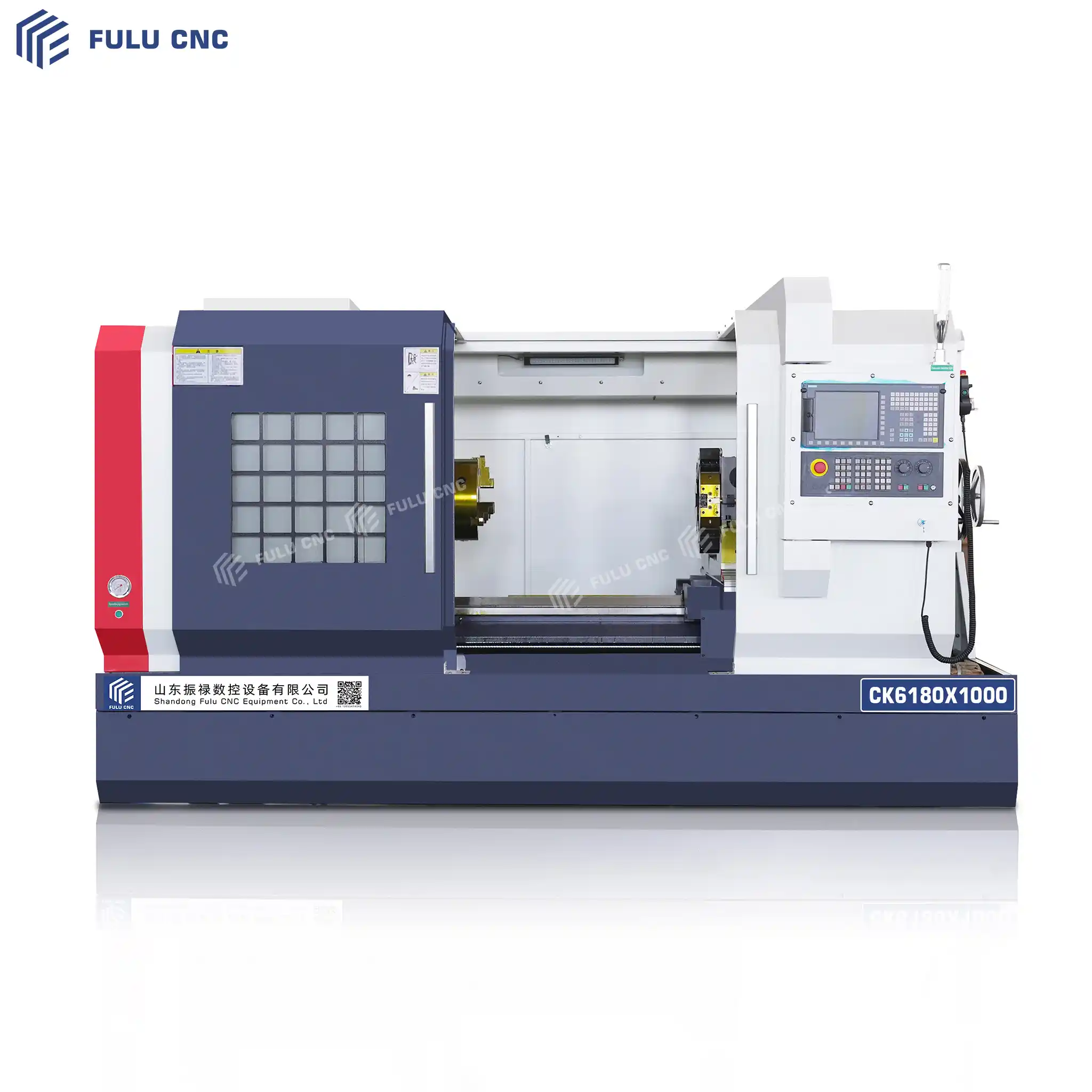

ck6180x1000 siemens 6 station flat bed cnc lathe

CK6180X1000 Torno CNC Siemens

Proyecto	Unidad	Especificación
Diámetro máximo de rotación de la pieza en la cama	mm	ф800
Diámetro máximo de rotación de la pieza en el portaherramientas	mm	ф480
Longitud máxima de la pieza	mm	1500/2000/3000
Longitud de procesamiento efectiva	mm	1350/1850/2850
Ancho de la guía del cuerpo de la máquina	mm	600
Diámetro del orificio del husillo	mm	ф105

Consulta

Detalles del contenido Consulta

Características del producto

estructura de cama plana, alta rigidez para corte pesado cama horizontal integral, hierro fundido de alta calidad, fuerte rigidez y gran capacidad de carga, adecuado para el torneado en bruto y acabado de piezas de gran diámetro, ejes largos y pesados, buena resistencia a la vibración y difícil de deformar.
operación amigable, fácil de aprender diseño maduro, bajo costo de fabricación y mantenimiento, precio más bajo que los tornos inclinados de la misma especificación, económico y práctico, recuperación rápida de la inversión.
guías resistentes al desgaste, precisión estable guías duras rectangulares / guías tratadas térmicamente de media frecuencia, resistentes al desgaste y con buena retención de precisión; equipadas con tornillos de bola de precisión, posicionamiento preciso y alta repetibilidad.

saber más

Presentación del producto

El torno CNC de cama plana tiene una estructura de cama horizontal, con dos ejes (X/Z) en movimiento conjunto, utilizado para completar automáticamente el procesamiento de piezas de ejes y discos, como superficies exteriores, agujeros internos, superficies cónicas, arcos, caras finales, ranuras, roscas, etc. Tiene una alta rigidez, estructura simple y buena relación costo-beneficio, siendo el modelo principal para el procesamiento de lotes pequeños, corte pesado y ejes largos, ampliamente utilizado en las industrias de piezas de automóviles, motores, rodamientos, maquinaria agrícola y maquinaria general.

parámetros técnicos
configuración estándar
seleccionar configuración

Proyecto	Unidad	Especificación
Diámetro máximo de rotación de la pieza de trabajo en el lecho	mm	ф800
Diámetro máximo de rotación de la pieza de trabajo en el lecho	mm	ф480
Longitud máxima de la pieza de trabajo	mm	1500/2000/3000
Longitud de procesamiento efectiva	mm	1350/1850/2850
Ancho de la guía del lecho	mm	600
Diámetro del agujero del husillo	mm	ф105
Código del extremo del husillo	-	C11
Rango de velocidad del husillo (ajuste de frecuencia variable sin escalas)	r/min	40-125/110-350/290-950
Mandril (manual) mandril de cuatro garras	mm	Ф630
Potencia del motor principal	Kw	15 de noviembre
Tamaño de la herramienta	mm	32×32
Portaherramientas eléctrico	-	Portaherramientas vertical de cuatro estaciones
Recorrido máximo en dirección Z del carro	mm	1500/2000/3000
Recorrido máximo en dirección X del portaherramientas	mm	420
Velocidad de movimiento rápido en dirección Z del carro	m/min	6
Velocidad de movimiento rápido en dirección X del portaherramientas	m/min	4
Par en los ejes X/Z	nm	15 de octubre
Diámetro del manguito del contrapunto	mm	Φ120
Recorrido del manguito del contrapunto	mm	250
Conicidad del manguito del contrapunto	-	Morse 6
Perfil de la máquina (largo x ancho x alto)	mm	3400/3900/4400/54002000 2000

Nombre del accesorio	Especificaciones y modelo	Fabricante
Sistema de control numérico	Sistema absoluto completo GSK980TB3i	GSK
Motor principal	11KW/15KW	Shanghái
Rodamiento del husillo		Harbin
Tornillo de bola del eje X	φ32*06	Taiwán
Tornillo de bola del eje Z	Φ63*10	Taiwán
Mandril	630 de cuatro garras	Wafangdian
Portaherramientas	Eléctrico de 4 estaciones	Hongda

Nombre del accesorio

Mandril hidráulico de 6/8/10 pulgadas

Torreta de herramientas eléctrica de 6/8 estaciones

Cabezal de cola hidráulico

Sistema de control GSK/Fanuc/Simens

conocer más detalles

Detalles del producto

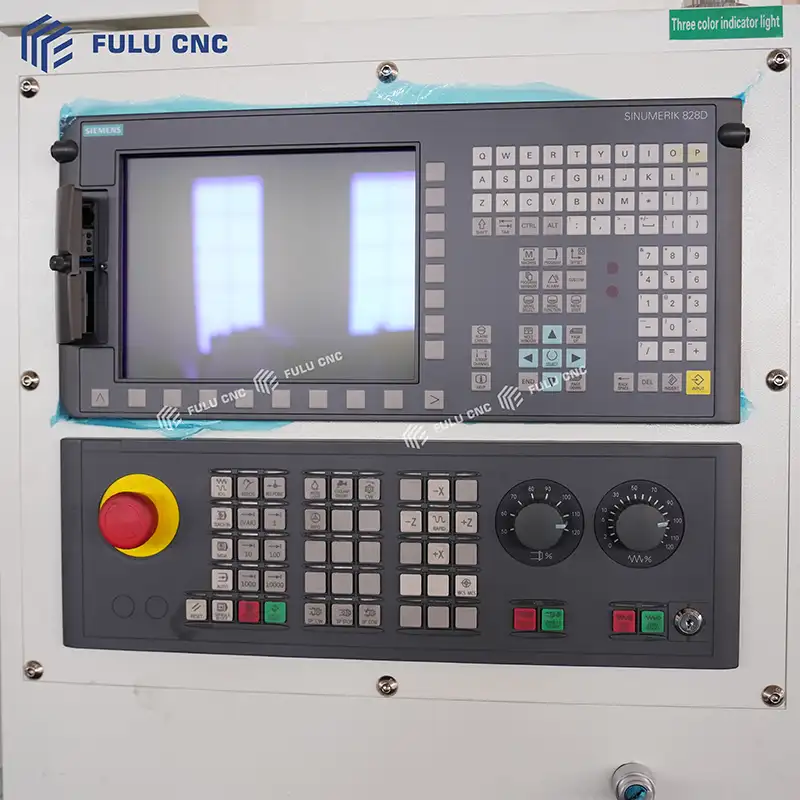

Sistema de control numérico Siemens

La imagen muestra el sistema de control numérico Siemens, un sistema de control de alto rendimiento desarrollado por Siemens para tornos, fresadoras y centros de mecanizado, ampliamente utilizado en el campo de máquinas herramienta CNC de gama media y alta. Integra unidad CNC (NC), controlador PLC, interfaz hombre-máquina (HMI) y funciones de control de accionamiento, con características de alta precisión, alta estabilidad e inteligencia, siendo una plataforma de control importante para la fabricación inteligente moderna.
----

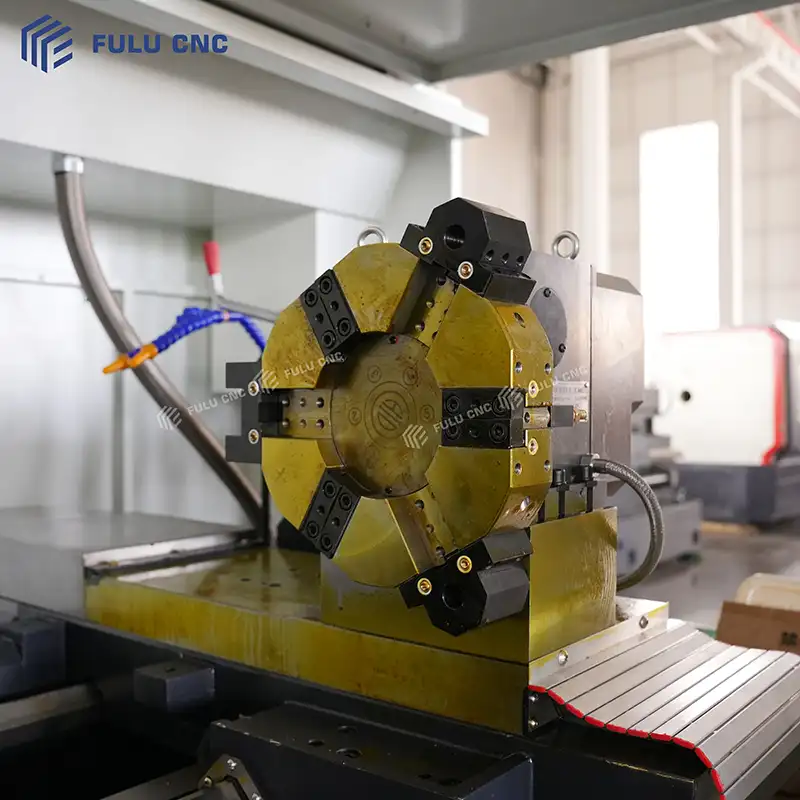

Torreta de herramientas eléctrica de 6 estaciones

Es un dispositivo de cambio automático de herramientas instalado en el carro de un torno CNC, que utiliza un motor para lograr la rotación y posicionamiento del plato de herramientas, reservando un total de 6 estaciones de instalación de herramientas estándar, permitiendo la sujeción de 6 herramientas de corte diferentes a la vez, completando automáticamente el cambio de herramientas a través de instrucciones del sistema CNC, siendo un componente de cambio de herramientas automático común en tornos de cama plana y de cama inclinada de tipo económico.
----

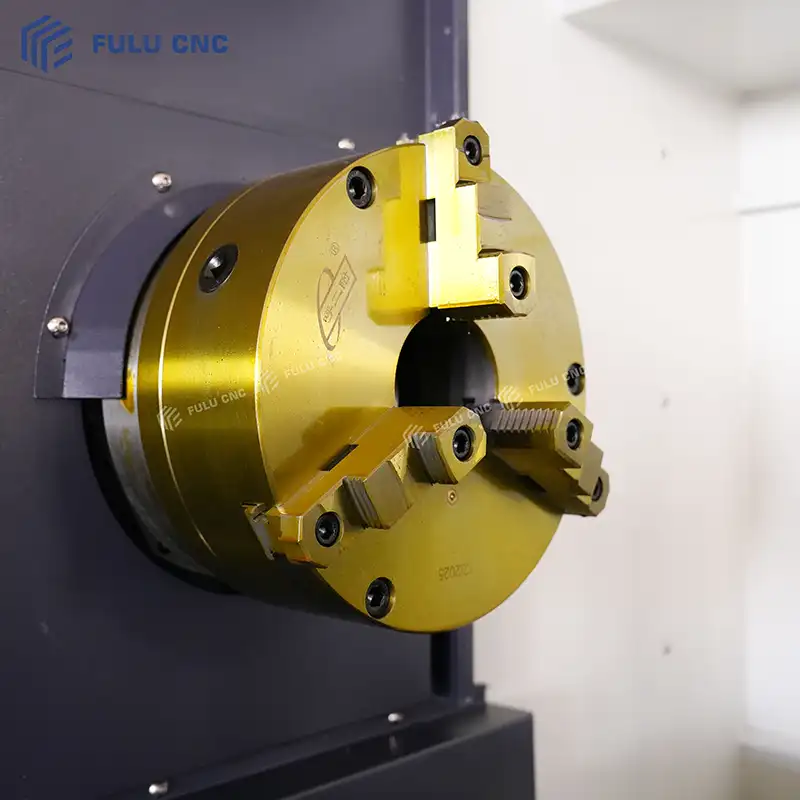

Mandril de centrado de tres garras

Puede lograr el centrado y sujeción automática de piezas de trabajo en forma de eje y disco; al usarse con una mesa giratoria de cuatro ejes, también puede completar el mecanizado de múltiples caras y el mecanizado de superficies complejas.
----

Cabezal de cola manual

El cabezal de cola manual es un componente auxiliar importante en tornos CNC y tornos convencionales, instalado en la guía del cuerpo del torno, utilizado para soportar piezas de trabajo largas o instalar herramientas como brocas y fresas, mejorando la rigidez y precisión del mecanizado.
----

Select Configuration

Torno de seis pulgadas

Mordaza hidráulica de 8 pulgadas

Mordaza hidráulica de 10 pulgadas

Torre de cuchillos eléctricos de ocho estaciones

Torre de cuchillos eléctricos de seis estaciones

Sistema de control Siemens

Sistema de control GSK

Sistema de control Fanuc

------

Piezas procesables

Piezas de eje

Características: engranaje externo, rosca trapezoidal, relación de longitud a diámetro grande

Piezas de disco / brida

Características: ranura de rueda, orificio central, cara final disco circular, orificio central, orificios de tornillo distribuidos uniformemente, rebaje

Piezas de casquillo / tubo

Características: agujero profundo de tubo largo, superficie interna pulida, ranura de sellado

Pequeñas piezas estándar de precisión

Incluye: tornillos, tuercas, pasadores de posicionamiento, remaches, pequeñas piezas de instrumentos

Conectores de tubos hidráulicos / neumáticos

Rosca de tubo (G/Rc), superficie cónica de 60°, posición hexagonal

Piezas compuestas de forma especial (con torreta de herramienta motorizada)

Características: torneado de diámetro exterior + fresado lateral plano / ranura radial / orificio pequeño
