شركة تصنيع مخرطة CNC مسطحة احترافية

تقدم FULU CNC مخرطات CNC مسطحة متينة مع معالجة دقيقة وتكوينات مرنة وأداء موثوق للإنتاج الصناعي في جميع أنحاء العالم.

• 20,000㎡ قاعدة إنتاج حديثة
• 70+ مهندس أول · 380+ فني محترف
• تصدير إلى 60+ دولة · دعم فني عالمي

qk1332 pipe thread cnc lathe
  • qk1332 pipe thread cnc lathe
  • qk1332 cnc lathe machine
  • qk1332 cnc lathe large bore four jaw chuck
  • qk1332 four station electric tool post

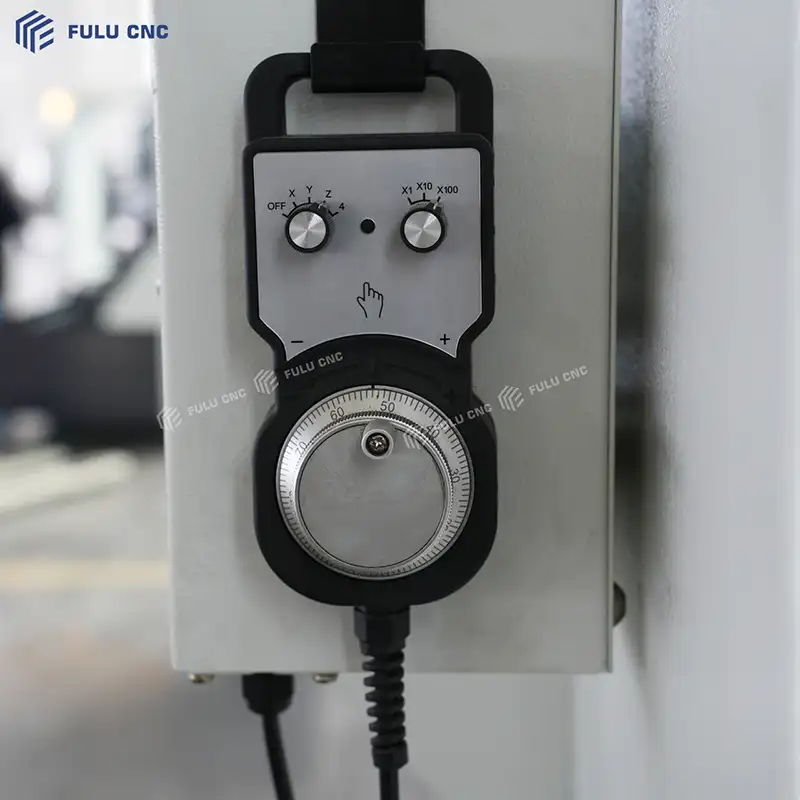

  • qk1332 manual pulse generator

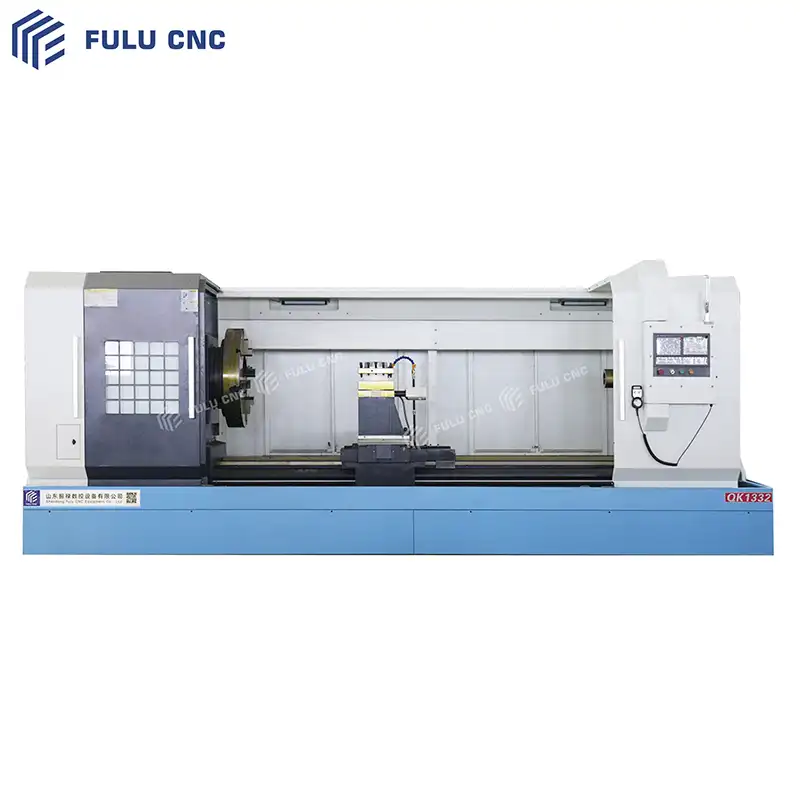

QK1332 مخرطة رقمية ذات خيوط أنبوبية

أقصى قطر دوران على السرير 1000
أقصى قطر دوران على حاملة الأدوات 650 مم
عرض دليل الجزء العلوي من السرير 600/755 مم
نهاية المغزل A2-11
قطر الثقب المار في المغزل 320 مم
سرعة دوران المغزل 22-85,85-342
تفاصيل المحتوى استفسار

ميزات المنتج

  • flat bed cnc lathe control system هيكل سرير مسطح، قطع ثقيلة عالية الصلابة سرير مسطح كامل، حديد زهر عالي الجودة، قوي وصلب، قدرة تحميل كبيرة، مناسب للقطع الخشنة والدقيقة للأجزاء الكبيرة ذات القطر الطويل والثقيلة، مقاوم للاهتزاز، وغير قابل للتشوه بسهولة.
  • flat bed cnc lathe three jaw chuck سهل الاستخدام، سريع التعلم تصميم ناضج، تكاليف تصنيع وصيانة منخفضة، سعر أقل من الماكينات المائلة بنفس المواصفات، اقتصادي وعملي، وسريع العائد.
  • flat bed cnc lathe four station electric turret المسارات مقاومة للتآكل، دقة مستقرة مسارات صلبة مستطيلة / مسارات معالجة بالتصلب المتكرر، مقاومة للتآكل، الحفاظ على الدقة جيد؛ مزودة ببراغي كروية دقيقة، تحديد دقيق، ودقة تكرار عالية.

أقصى قطر دوران على السرير 1000
أقصى قطر دوران على رأس الأداة 650mm
عرض السكك العلوية على السرير 600/755mm
طرف محور الدوران A2-11
قطر الفتحة الرئيسية 320mm
سرعة دوران المحور 22-85,85-342
المحور يدوي ذو سرعتين، بدون تغيير السرعة داخل النطاق
أدنى وحدة حركة في اتجاه z للوحة السحب 0.001mm/min
أدنى وحدة حركة في اتجاه X للوحة السحب 0.005mm/min
سفر اللوحة في اتجاه X 500mm
سفر اللوحة في اتجاه z 1500/2000/3000/4000mm
أقصى طول معالجة 1350/1850/2850/3850 (قابض واحد وداعم واحد)
سرعة الحركة السريعة في اتجاه x/z للوحة السحب 6000mm/min
قطر أسطوانة المقعد الخلفي 100/130mm
فتحة مخروطية لأسطوانة المقعد الخلفي MT6
أقصى سفر لأسطوانة المقعد الخلفي 250mm
القبضة 800mm
قدرة المحرك الرئيسي 11kw
دقة إعادة تحديد المواقع في محور Z 0.015mm
دقة إعادة تحديد المواقع في محور X 0.01mm
وزن الجهاز الكلي حوالي 5/5.6/6.3/7T
  اسم الجهاز النموذج والمواصفات الوصف الكمية
1 مخرطة CNC QK1332   1 وحدة
2 النظام نظام GSK980 يمكن اختيار علامات تجارية أخرى 1 مجموعة
3 المسمار   هانجيانغ 1 مجموعة
      هانجيانغ 1 مجموعة
4 مواصفات حامل الأدوات 280X280mm وين تشانغ/هونغ دا 1
5 مقطع الأدوات  32*32mm وين تشانغ 1
6 المحرك 11KW شنغهاي/نانجينغ
8 العاكس 11KW أولينو
9 المغزل مغزل عالي الدقة
10 محامل المغزل عالي الدقة هاربين
اسم مجموعة الملحقات
مقبض هيدروليكي 6/8/10 بوصة
برج قطع كهربائي 6/8 مواقع
مؤخرة هيدروليكية
نظام التحكم GSK/Fanuc/Simens

تفاصيل المنتج

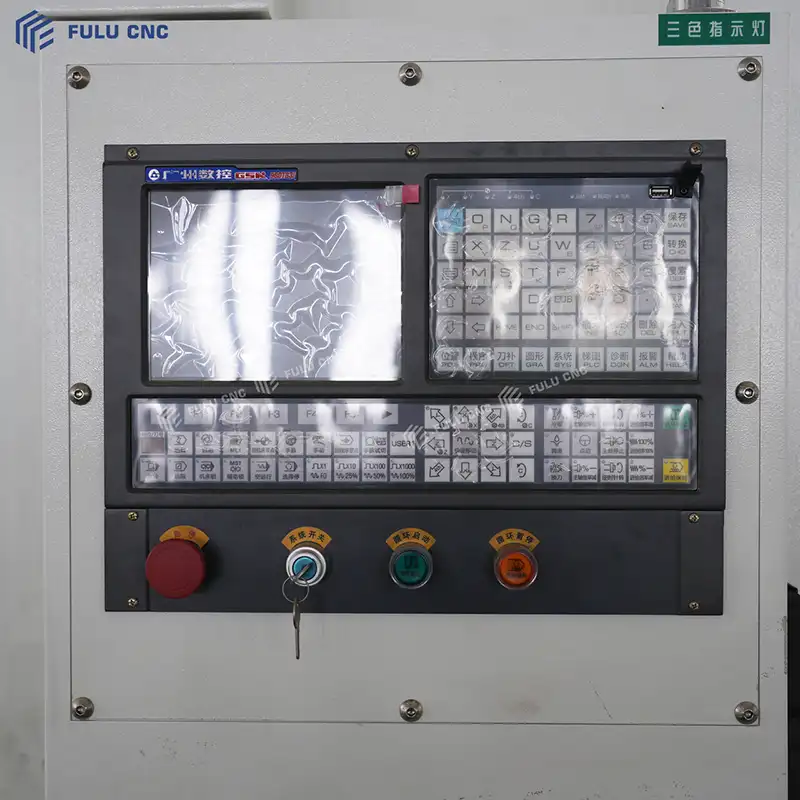

qk1332 cnc lathe machine
نظام التحكم GSK
  • نظام التحكم العددي GSK يعتمد على بنية الأجهزة المعيارية، ويشمل وحدة التحكم الرئيسية، ومحركات السيرفو، ووحدات الإدخال والإخراج، ويمكن تكوينه بمرونة ليتناسب مع احتياجات استخدام آلات مختلفة.
  • ----

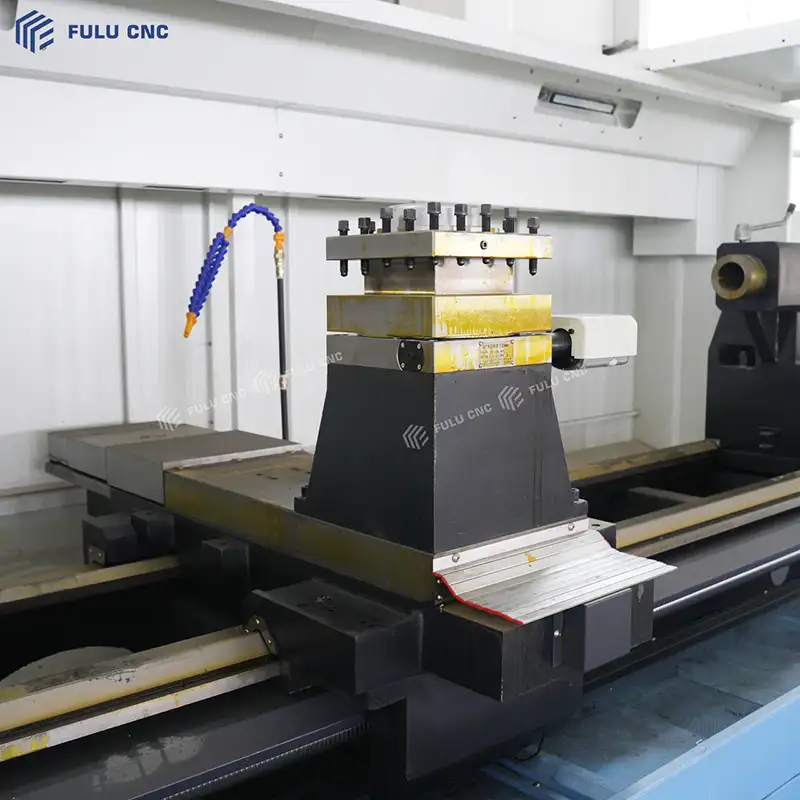

qk1332 four station electric tool post
حامل أدوات كهربائي بأربعة مواقع
  • حامل الأدوات الكهربائي بأربعة مواقع هو أكثر مكونات تغيير الأدوات التلقائي استخدامًا في آلات التشغيل CNC ذات السرير المسطح الاقتصادية، حيث يتم توزيع 4 مواقع لتركيب الأدوات بشكل متساوٍ على جسم الأداة، ويمكن تركيب 4 شفرات قطع في نفس الوقت، ويكتمل تغيير الأداة تلقائيًا عبر برنامج CNC باستخدام كود T، دون الحاجة إلى تحريك المقبض يدويًا.
  • ----

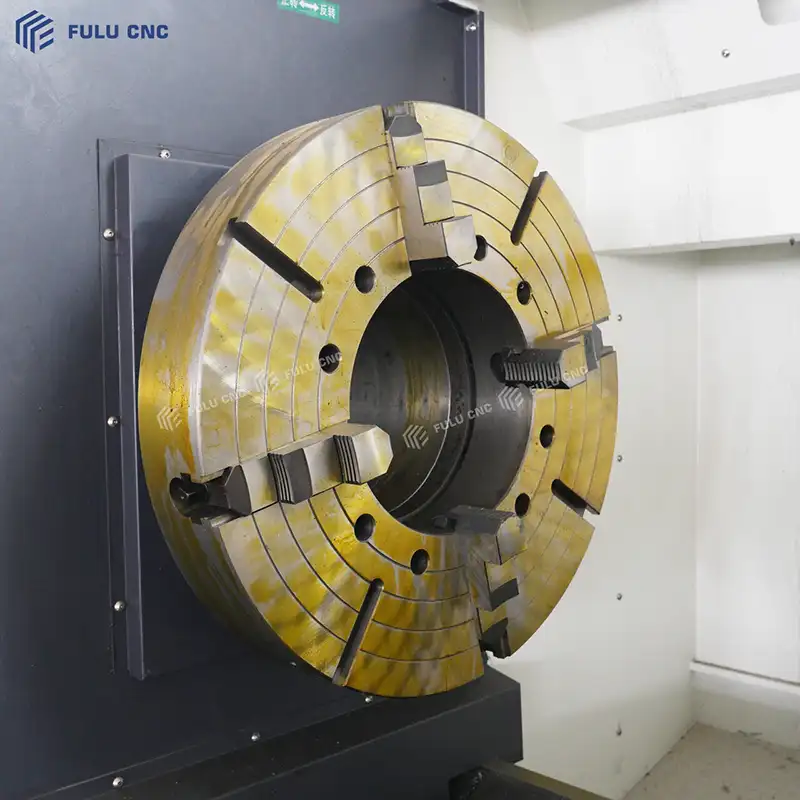

qk1332 cnc lathe large bore four jaw chuck
مقبض رباعي
  • يتم تركيبه في الطرف الأمامي للمغزل، ويستخدم لتثبيت وتحديد موضع العمل. على عكس مقبض الثلاثة العادي الذي يحدد المركز تلقائيًا، يمكن ضبط كل ذراع من الأذرع الأربعة بشكل منفصل، مما يسمح بتثبيت أنواع مختلفة من الأجزاء غير المنتظمة، والمركزة بشكل غير متساوٍ، والأجزاء الكبيرة، مما يوفر مرونة أكبر في التثبيت ودقة أعلى في المعالجة.
  • ----
cnc lathe electrical control cabinet
خزانة التحكم الكهربائية
  • خزانة التحكم الكهربائية هي "المركز العصبي" لآلات CNC. تقوم بتحويل تعليمات برنامج CNC إلى حركات دقيقة، وتوزع الطاقة الكهربائية بأمان، وتحمي مختلف المكونات الكهربائية للآلة.
  • ----

اختر تكوين آلة CNC

cnc lathe six inch hydraulic chuck
مقبض هيدروليكي بقطر ست بوصات
cnc lathe eight inch hydraulic chuck
8 بوصة مشبك هيدروليكي
cnc lathe ten inch hydraulic chuck
10 بوصة فكي هيدروليكي
cnc lathe eight station electric turret
ثمانية مواقع قاطع كهربائي
cnc lathe six station electric turret
مقص كهربائي بستة مواقع
cnc lathe siemens control system
نظام التحكم سيمنز
cnc lathe gsk control system
نظام التحكم GSK
cnc lathe fanuc control system
نظام التحكم فاناك

------

قطع قابلة للمعالجة

cnc lathe shaft parts
قطع محورية
الميزات: أسنان مسننة خارجية، خيوط على شكل مثلث، نسبة طول إلى عرض كبيرة
cnc lathe disc and flange parts
قطع قرصية / قطع فلانشية
الميزات: أخاديد، ثقب مركزي، وجه نهائي قرص دائري، ثقب مركزي، ثقوب براغي موزعة بالتساوي، حواف
cnc lathe sleeve and cylinder parts
قطع غلافية / قطع أسطوانية
الميزات: ثقوب عميقة أسطوانية، جدران داخلية مصقولة، أخاديد ختم
cnc lathe small precision parts
قطع قياسية دقيقة صغيرة
تتضمن: براغي، صواميل، دبابيس تحديد، مسامير، قطع صغيرة للأجهزة
cnc lathe hydraulic pipe fittings
وصلات أنابيب هيدروليكية / هوائية
خيوط أنابيب (G/Rc)، سطح مخروطي بزاوية 60°، موضع سداسي
cnc turning complex machined parts
قطع غير منتظمة مركبة (مع برج أدوات مدفوع)
الميزات: دوران خارجي + تفريز جانبي مسطح / أخاديد شعاعية / ثقوب صغيرة
