Kaliteli hammaddeden hassas işçiliğe kadar her aşama titizlikle kontrol edilir, sadece yüksek hassasiyetli ve yüksek dayanımlı torna tezgahı ana parçaları üretmek için
Yüksek hacimli seri üretim, hassas parça işleme, standart dışı parça özelleştirme gibi çalışma koşullarına uyum sağlar, çeşitli sektörlerde derinlemesine hizmet verir.
| Yatak üzerindeki maksimum dönme çapı | mm | Φ550 |
| Maksimum kesme çapı | mm | Φ440 |
| Taret altı işleme çapı | mm | Φ300 |
| Maksimum kesme uzunluğu | mm | 500 |
| X ekseni hareket mesafesi | mm | 260 |
| Bölüm | Öğe | FCK56 |
| İşleme Aralığı | Tezgah üstü maksimum döner çap (mm) | Φ650 |
| Maksimum kesme çapı (mm) | Φ540 | |
| Maksimum kesme uzunluğu (mm) | 580 (güçlü takım tutucu 540) | |
| X ekseni hareket mesafesi (mm) | 280 | |
| Z ekseni hareket mesafesi (mm) | 280 | |
| Hareket ve | X ekseni hareket hızı (mm/dk) | 24000 |
| Z ekseni hareket hızı (mm/dk) | 24000 | |
| Besleme | Eldiven (mm) | 0.001/0.01/0.1 |
| X, Z besleme hızı (mm/dk) | 0~5000 | |
| X, Z manuel besleme hızı (mm/dk) | 0~1260 | |
| Pozisyon hassasiyeti | X ekseni tekrar konumlandırma hassasiyeti (mm) | 0.005 |
| X ekseni konumlandırma hassasiyeti (mm) | 0.01 | |
| Z ekseni tekrar konumlandırma hassasiyeti (mm) | 0.006 | |
| Z ekseni konumlandırma hassasiyeti (mm) | 0.015 | |
| Ana mil | Ana mil devir hızı (rpm) | 10-3000 (8 inç hidrolik çenede maksimum 3500) |
| Ana mil maksimum tork (N.m) | 72 | |
| Ana mil burcu | A2-6 | |
| Ana mil geçiş çapı (mm) | Φ66 | |
| Hollow yağ basınç çenesi geçiş çapı (mm) | Φ52 | |
| Çene | 8” (isteğe bağlı 10”) | |
| Takım sayısı | 12 istasyon | |
| Takım değiştirme süresi (s) | 0.25 | |
| Takım tutucu | Takım montaj boyutu (mm) | 25×25 |
| Bore takım tutucu montaj çapı (mm) | Φ32 | |
| Arka takım | Arka takım hareket mesafesi (mm) | 480 |
| Konteyner koni açısı | MT-5# | |
| Ana motor | Ana motor gücü (kw) | 11(4500rpm) |
| Ana motor torku (N.m) | 72 | |
| X, Z ekseni | X ekseni besleme motoru gücü (kw) | 2.3 |
| X ekseni besleme motoru torku (N.m) | 15 | |
| Besleme motoru | Z ekseni besleme motoru gücü (kw) | 2.3 |
| Z ekseni besleme motoru torku (N.m) | 15 | |
| Soğutma sistemi | Soğutucu sıvı kapasitesi (L) | 200 |
| Motor tipi (1HP) (kw) | 0.18 | |
| Boyut | Montaj (uzunluk*genişlik*yükseklik) (mm) | 3400/2060/2100 |
| Ağırlık | Mekanik ağırlık (kg) | 4200 |
| Sıra No | Ad | Üretici | Seçenek |
| 1 | Guangshu 980TB3i | Guangzhou Guangshu | FANUC |
| 2 | Servo ana motor ve X/Z ekseni servo motoru | Guangzhou Guangshu | FANUC |
| 3 | Hidrolik mandrel ve silindir | Zhejiang Dingchang | Jiangsu |
| 4 | Ana mil ünitesi | HRB rulman | NSK |
| 5 | X/Z ekseni tahrik rulmanı | HRB rulman | NSK, Tayvan |
| 6 | Bilyalı vida | Tayvan Hiwin | |
| 7 | Silindirik ray | Tayvan Hiwin | |
| 8 | 12 pozisyonlu servo hidrolik kesici kafa | Tayvan Taixin (Tayvan Lianji) | |
| 9 | Ana elektrik bileşenleri | Delixi | |
| 10 | Kopling | Yerli | Japonya |
| 11 | Ana mil kodlayıcı | Yerli | |
| 12 | Hidrolik pompa ve motor | Yerli | |
| 13 | Yağlama parçaları | Yerli | Japonya |
| Aksesuar Adı |
| 12/15 inç Hidrolik Chuck |
| Zincirli Talaş Taşıma Cihazı |
| Alım Cihazı |
| Yağ Buğu Toplayıcı |
| Renishaw Alet Ölçüm Kolu |
| Servo Besleme Makinesi |
| GSK/Fanuc/Simens Kontrol Sistemi |

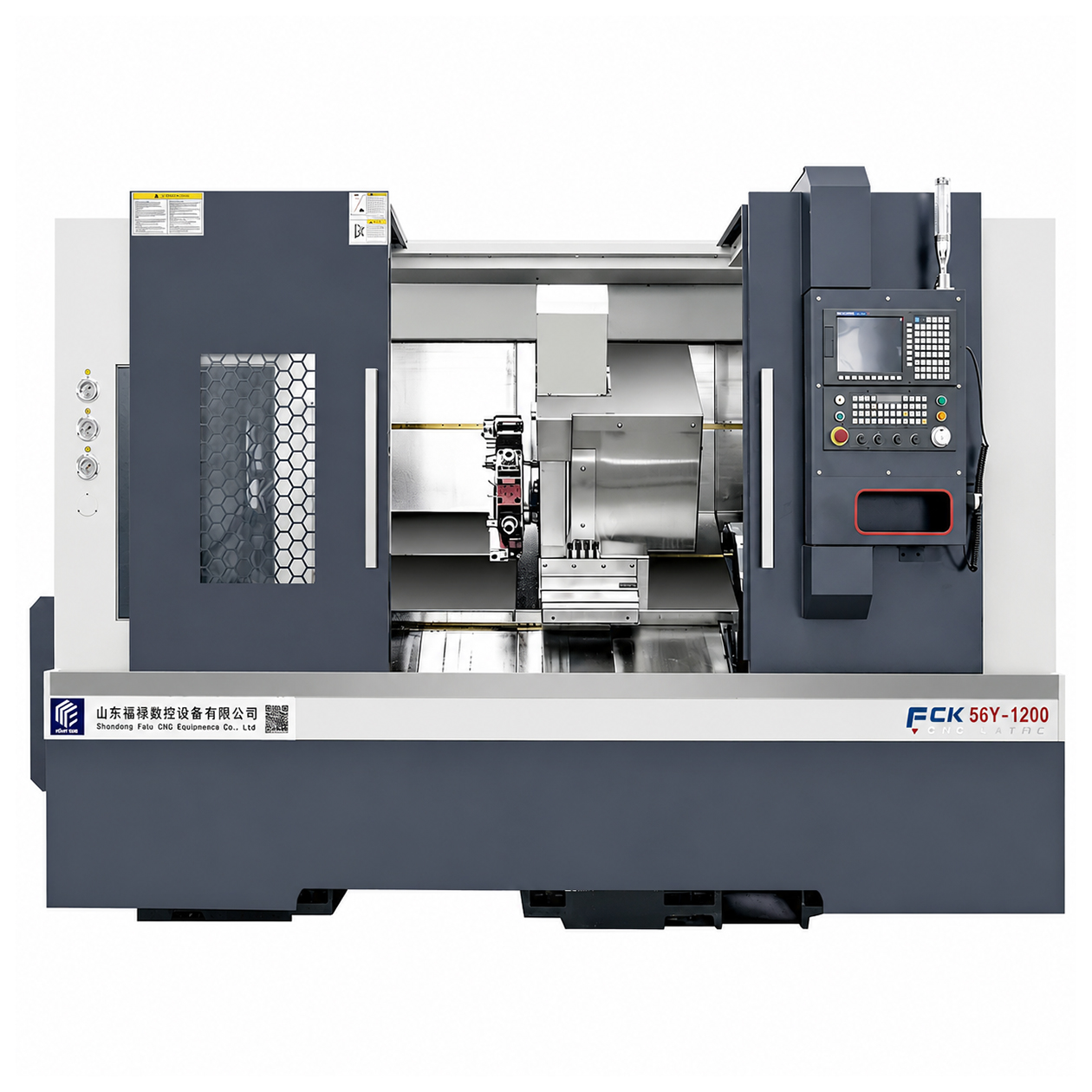

Guangzhou Sayısal Kontrol GSK 980 serisi torna tezgahı sistemi ile donatılmıştır, bu da ülke içinde ekonomik sayısal kontrol torna tezgahlarının ana akım konfigürasyonudur. Bu tür sistemler, torna sabit döngüleri, makro programlar, diş kesme gibi torna tezgahına özel işlevleri destekler. Sol tarafta, koordinat, program, kesici takviye, alarm gibi kritik bilgileri göstermek için kullanılan renkli bir ekran bulunmaktadır; sağ tarafta ise G kodunu girmek, parametreleri ayarlamak ve arayüzü değiştirmek için kullanılan harf / rakam / fonksiyon klavyesi bulunmaktadır. Acil durdurma butonu (kırmızı mantar başı), anahtar güç anahtarı, döngü başlatma / ilerleme tutma butonu ve ilerleme oranı, ana mil oranı ayarlama gibi kontrol tuşları, doğrudan makine hareketini kontrol etmek için kullanılır.
Sağ tarafta harici bir el çarkı (el ile döner puls jeneratörü) bulunmaktadır, bu da manuel ince ayar yapmayı sağlar, kesici ayarlama ve program ayarlama için kolaylık sağlar. Aşağıda kırmızı çerçeveli pencere, program / kesici çizim gözlem veya USB arayüzü için ayrılmış alan olup, veri aktarımını kolaylaştırır. Bu, endüstrideki ana akım konfigürasyon olan üç çeneli boşluklu hidrolik chuck'tır. Chuck'ın üç çenesi senkron hareket eder, iş parçasının otomatik merkezlenmesini ve sıkıştırılmasını sağlar, çubuk malzemeleri ve disk parçalarının sıkıştırılması için uygundur. Sıkıştırma gücü kararlıdır: Hidrolik tahrikli sıkıştırma gücü sistem tarafından ayarlanabilir, farklı malzeme ve boyutlardaki iş parçalarına uyum sağlar, deformasyonu veya düşmeyi önler. Merkezleme hassasiyeti yüksektir: Tekrar eden sıkıştırmalardaki eksenel hata küçüktür, iş parçasının dairesellik ve eksensellik gereksinimlerini garanti eder. Boşluklu geçişi destekler: Çubuk malzemelerin tam otomatik beslemesi için bir besleme makinesi ile birlikte kullanılabilir, seri parça işleme için uygundur. Otomatik kesici değiştirme ve çoklu işlem sürekli işleme için sayısal kontrol torna tezgahının temel yürütme bileşenlerinden biridir.
Ürün Detayları
------
Guangzhou Sayısal Kontrol (GSK) Sistemi
------
Üç Çeneli Hidrolik Chuck ve Kesici Ölçüm Başlığı
------
8 İstasyonlu Hidrolik Servolu Kesici Kulesi
Seçenekli Kontrol Sistemi
------
