Kaliteli hammaddeden hassas işçiliğe kadar her aşama titizlikle kontrol edilir, sadece yüksek hassasiyetli ve yüksek dayanımlı torna tezgahı ana parçaları üretmek için
Yüksek hacimli seri üretim, hassas parça işleme, standart dışı parça özelleştirme gibi çalışma koşullarına uyum sağlar, çeşitli sektörlerde derinlemesine hizmet verir.

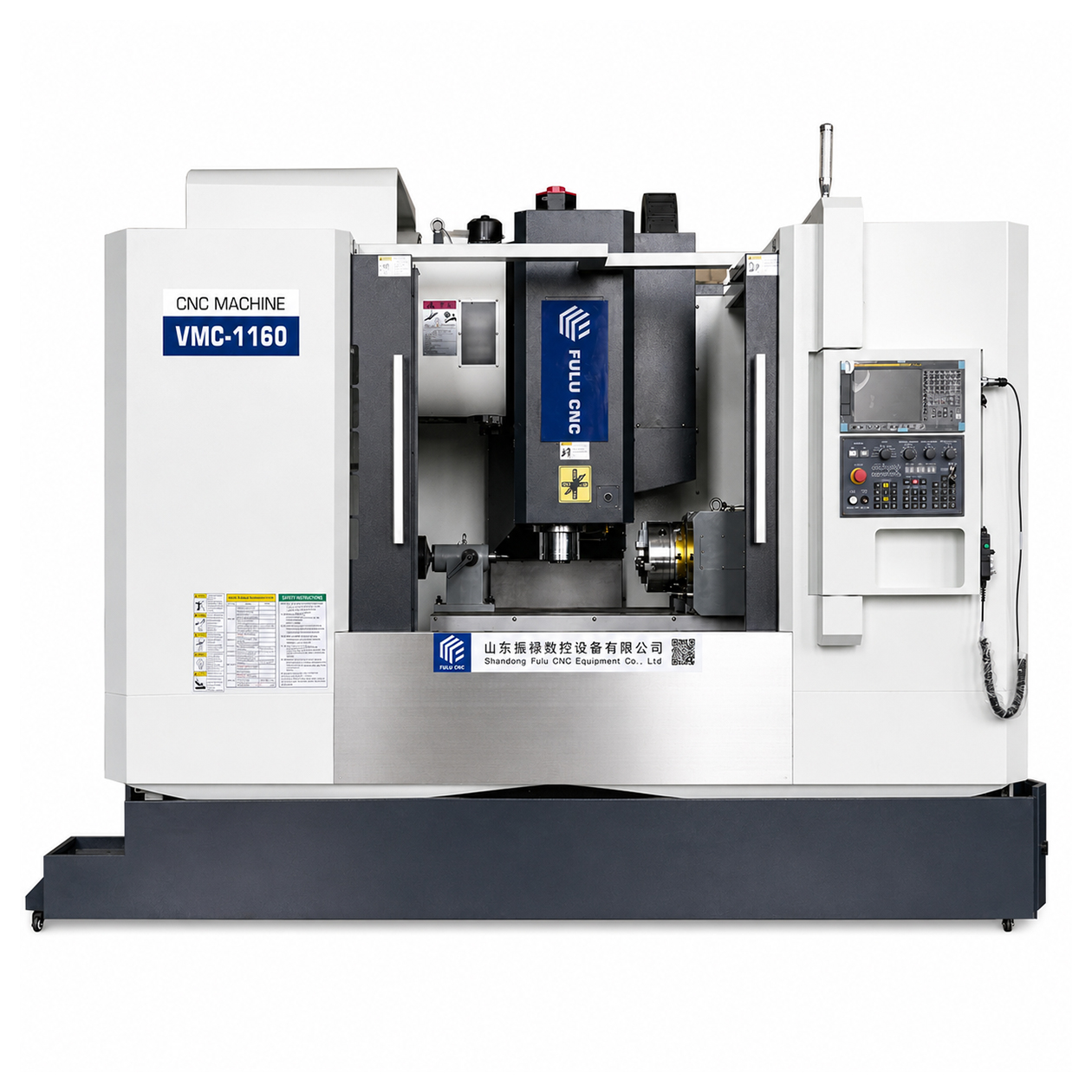

| Tezgah Modeli: VMC1160 | Birim | Ölçü |
| Çalışma Masası Boyutu | mm | 1200x600 |
| X/Y/Z Ekseni Hareket Mesafesi | mm | 1100/600/600 |
| Mil Ucu ile Çalışma Masası Arasındaki Mesafe | mm | 120-720 |
| Mil merkezi ile sütun arası mesafe | mm | 672 |
| Çalışma tablası maksimum yükü | Kg | 800 |
| Çalışma tablası T-kanalı | mm | 5-18x100 |
| X/Y/Z eksen hızlı besleme | m/dak | 32/32/26 |
| Makine modeli: VMC1160 | Birim | Özellikler |
| Masa boyutu | mm | 1200x600 |
| X/Y/Z ekseni hareket mesafesi | mm | 1100/600/600 |
| Ana mil yüzeyinden masa mesafesi | mm | 120-720 |
| Ana mil merkezi ile sütun mesafesi | mm | 672 |
| Masanın maksimum yük kapasitesi | Kg | 800 |
| Masa T kanalı | mm | 5-18x100 |
| X/Y/Z ekseni hızlı ilerleme | m/min | 32/32/26 |
| X/Y/Z kılavuz ray genişlik özellikleri | mm | RGH45/45/45 |
| X/Y/Z vida özellikleri | mm | 4012 |
| Konumlandırma hassasiyeti | mm | ±0.008 |
| Tekrar konumlandırma hassasiyeti | mm | ±0.005/300 |
| Minimum konumlandırma birimi | mm | ±0.001 |
| Ana mil maksimum devir hızı | rpm | 8000 (daire şeklinde su püskürtme) |
| Ana mil koni açısı | mm | BT40-150 |
| Dönme mekanik kol alet deposu | pcs | 24T |
| Kontrol sistemi | / | GuanShu 25i |
| X/Y/Z ekseni motor gücü | Nm | 18/18/28 |
| Ana mil motor gücü | Kw | 15 Kasım |
| Makine ağırlığı yaklaşık | Kg | 6000 |
| Dış boyutlar | mm | 2800x2400x2800 |
| No | Ürün Adı | Menşei | Üretici |
| 1 | Ana Yapı Dökme Demir (Makine Gövdesi) | Yunnan | Tai Biao |
| 2 | CNC Kontrol Cihazı | Tayvan | Guangshu 25i |
| 3 | Ana Mil Sürücü Motoru | Tayvan | Guangshu 25i |
| 4 | Üç Eksen Sürücü Motoru | Tayvan | Guangshu 25i |
| 5 | Tam Entegre Ana Mil | Tayvan | Okada |
| 6 | Ana Mil Değiştirme Silindiri | Çin-Japonya | Çin-Japonya Xinaika |
| 7 | X, Y, Z Üç Eksen Rulmanları (P4) | Tayvan/Japonya | TPI/NACHI |
| 8 | X, Y, Z Üç Eksen Rayları | Tayvan | Shangyin (HIWIN) |
| 9 | X, Y, Z Boncuk Vida (C3 Seviyesi) | Tayvan | Shangyin (HIWIN) |
| 10 | Üç Eksen Kafes | Tayvan | S+P |
| 11 | Merkezi Otomatik Yağlama Sistemi | Tayvan | Baoyu |
| 12 | Hava Kaynağı Filtrasyon Cihazı | Tayvan | AirTAc Hava Perdesi Koruma |
| 13 | Soğutma Cihazı | Çin | Weisen |
| 14 | Kontrol Paneli ve El Tekerleği | Tayvan | Guangshu |
| 15 | Elektrik, Aşırı Yük Koruma Cihazı | Fransa | Schneider |
| 16 | Endüstriyel Robot Alet Kütüphanesi | Tayvan | Okada |
| 17 | Elektrik Kabini Isı Değiştirici | Jiangsu | Ke Heng Ao |
| 10000/12000rpm ana mil hızı |
| 30kg/50kg/70kg merkezden su çıkışı |
| Renishaw ölçüm aleti |
| 170/200/250/300mm dördüncü eksen |
| 125/170/210/250mm beşinci eksen |
| zincir tipi talaş taşıma cihazı |
1.X, Y, Z üç eksen hareketi: 1100x600x600mm
2. Ana mil dönüş yöntemi kayış tahrikidir. Maksimum devir: 8000 devir (dairevi su püskürtme).
3. Takım tezgahı standart konfigürasyonu 24 takımlı disk tezgahıdır, müşteri ihtiyaçlarını karşılar.
4. Başlık grubu ağır hizmet kutu yapısına sahiptir, iç kirişler güçlendirilmiştir, yüksek sertliktedir.
5. Ana mil kesme yöntemi pnömatik mekanizma kullanır, kesme sırasında ana mil eşit şekilde yüklenir, yatak ömrünü uzatır.
6. Elektrik kutusu iç bölmeli izole tasarıma sahiptir, kontrol cihazının ısı kaynakları ayrılır, ön kısımda ısı değiştirici ile soğutma yapılır, dış tozların elektrik kutusuna girmesi önlenir; arka kısımda fan kullanılarak ısıtma plakası soğutulur.
7. Üç eksen yüksek hassasiyetli vidalar kullanır, hassas somun ön yükleme ve arka uç ön çekme cihazı ile birleştirilmiştir, makinenin boşluğu ve ısıl deformasyonu uzun süre düşük değerlerde tutulur.
8. X, Y, Z eksenleri (X/Z ekseni 6 kayar blok) rulmanlı lineer kılavuz kullanır, yüksek sertlik, düşük gürültü sağlar, hızlı hareket ve en iyi döngü hassasiyeti elde edilebilir.
9. Tüm bitmiş ürünler lazer konumlandırma düzeltmesi ve döngü testi ile kontrol edilir, en iyi konumlandırma hassasiyeti ve servo özellikleri sağlanır, ayrıca makine sevkiyatından önce sıkı denetim önlemleri ile tüm hassasiyetlerin uzun süreli stabilitesi sağlanır.

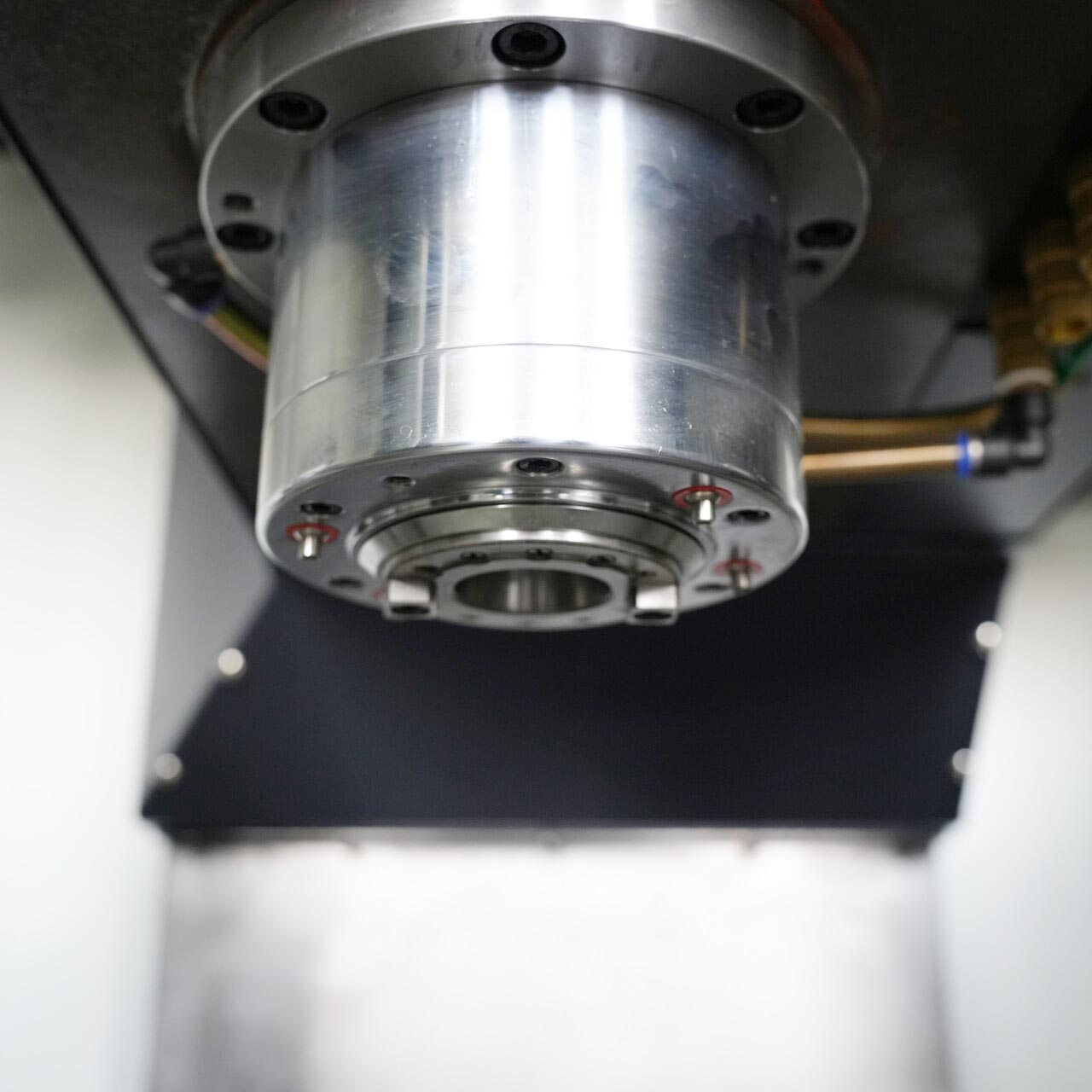

Ana mil
Bu ana milin maksimum devir hızı12000 devir/dakikaulaşabilir, orta yüksek hızlı ana mil konfigürasyonuna sahiptir, çelik parçaların sert kesimi ile alüminyum parçaların ve kalıpların yüksek hızlı işleme ihtiyaçlarını karşılar.

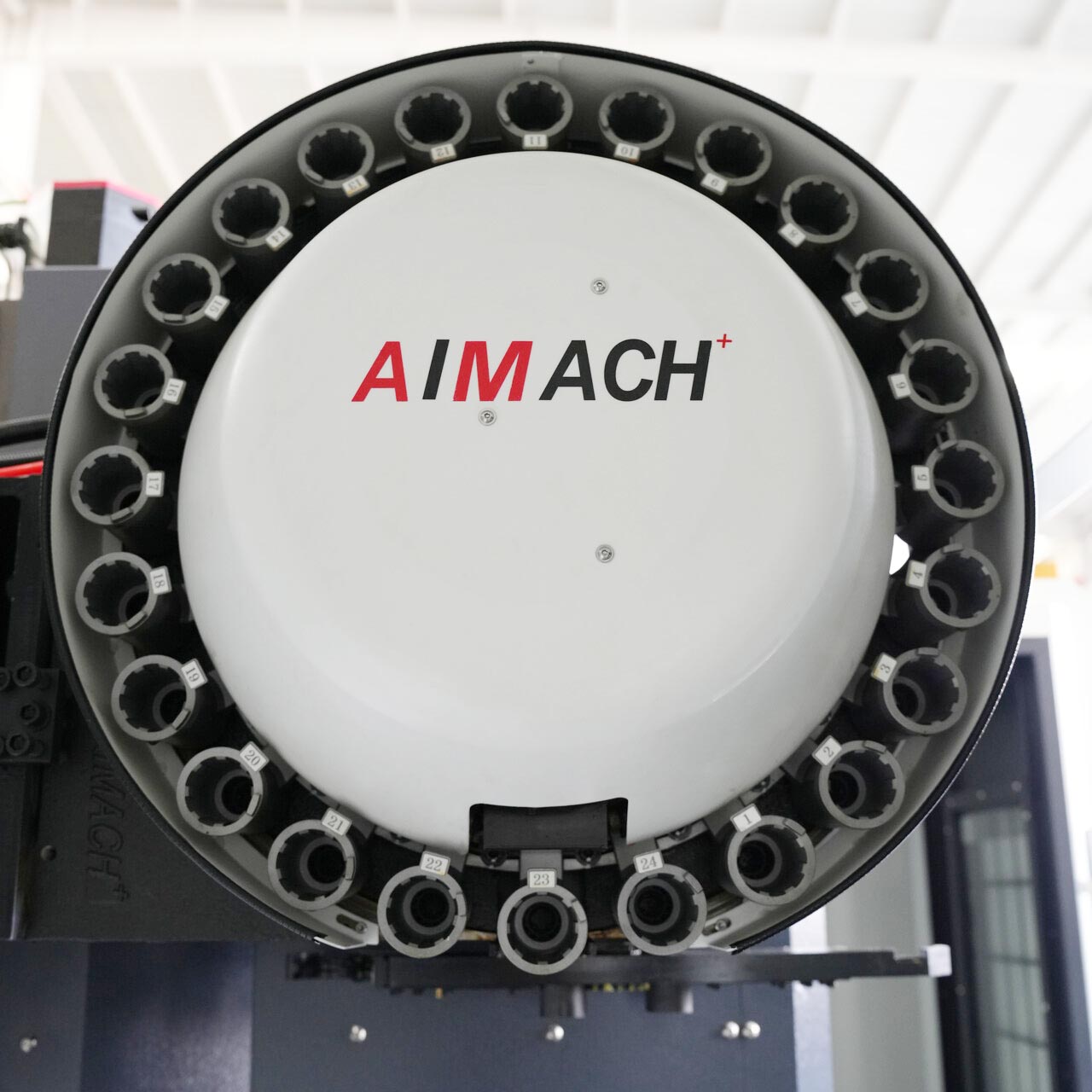

Disk tipi takım tezgahı
Farklı işleme işlemleri arasında otomatik olarak takım değiştirebilir,tek bir montajda çoklu işlemeyi tamamlayabilir.。

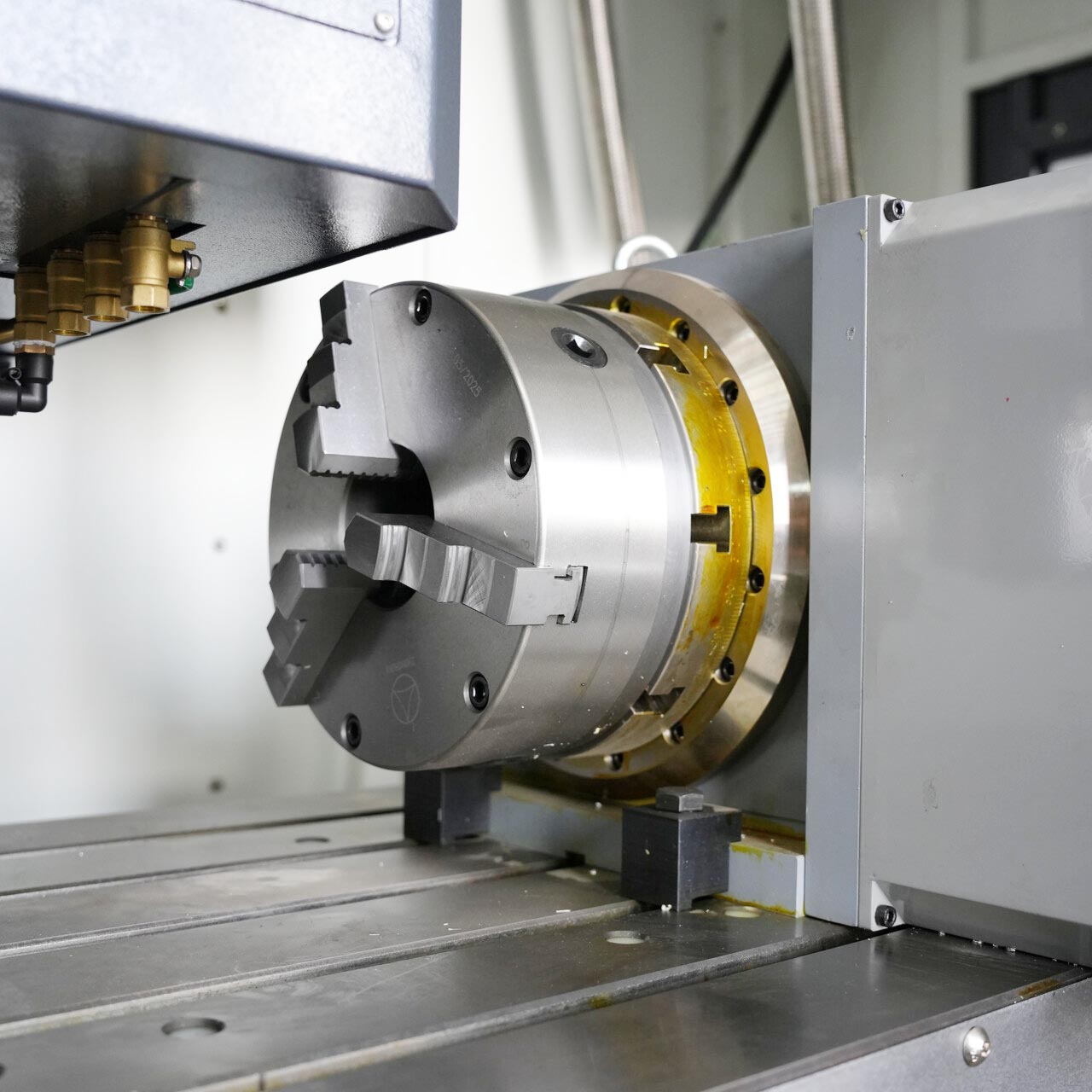

Üç çeneli merkezi mandrel
Üç çeneli merkezi mandrel, CNC torna tezgahı ve klasik torna tezgahlarında en yaygın kullanılaniş parçası merkezi sıkıştırma aparatıdır.，Torna tezgahının ana milinin ön ucuna monte edilir, içteki şemsiye diş yapısı üç çeneyi senkronize şekilde radyal olarak uzatır ve iş parçasını otomatik olarak merkezler ve sıkıştırır, hem dairesel çubuk malzemeleri hem de disk türü iş parçalarını sıkıştırabilir, ayrıca iş parçasının döner merkezi ile ana mil merkezi arasında örtüşmeyi garanti eder.

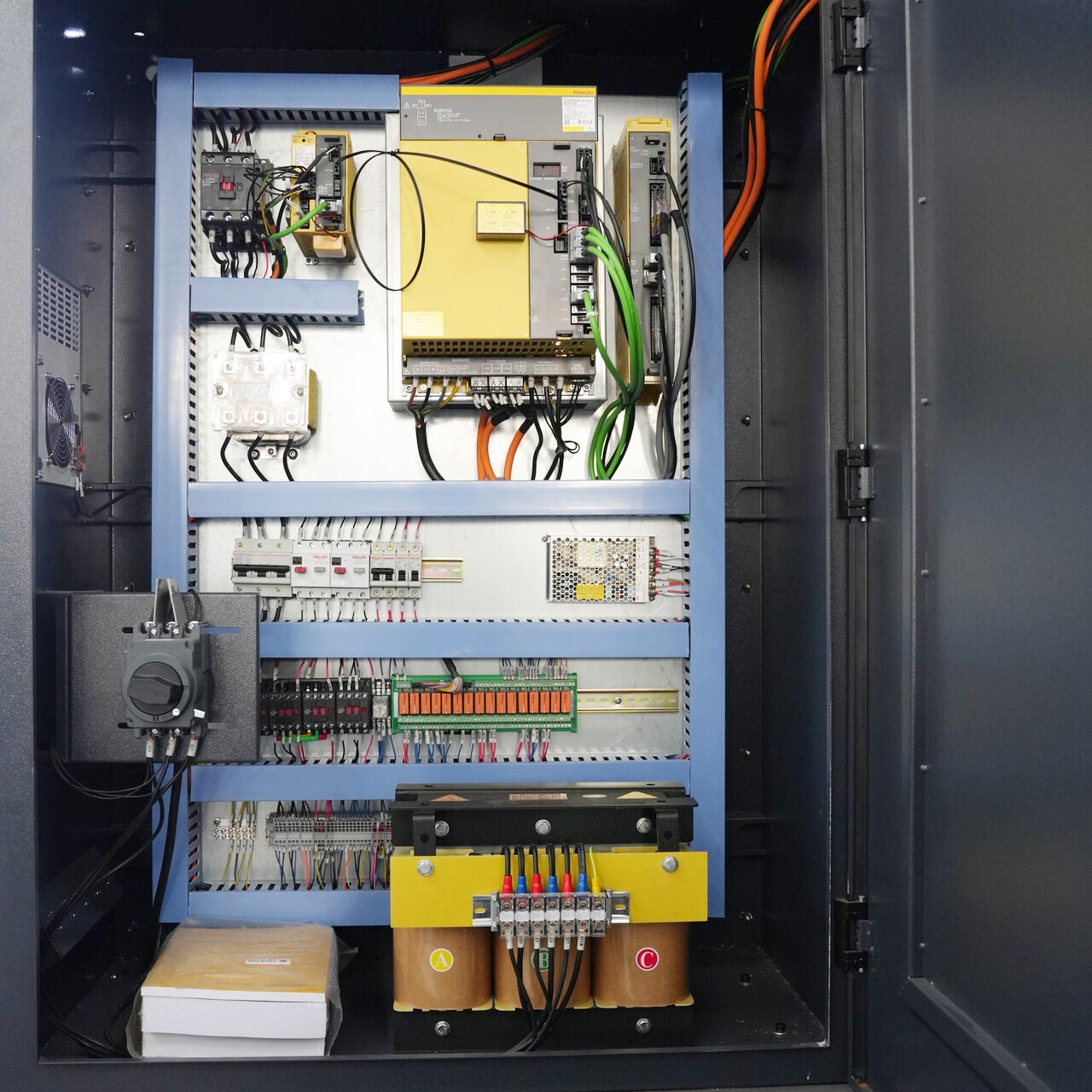

Elektrik kontrol kabini
Otomatik yağ pompası
Makine, akıllı merkezi otomatik yağlama sistemi ile donatılmıştır, belirlenen periyotlara göre kılavuz raylara, vida ve kritik tahrik bileşenlerine yağ sağlar, sürekli ve stabil yağlama sağlar,
aşınmayı etkili bir şekilde azaltır, işleme hassasiyetini ve ekipmanın kullanım ömrünü artırır.

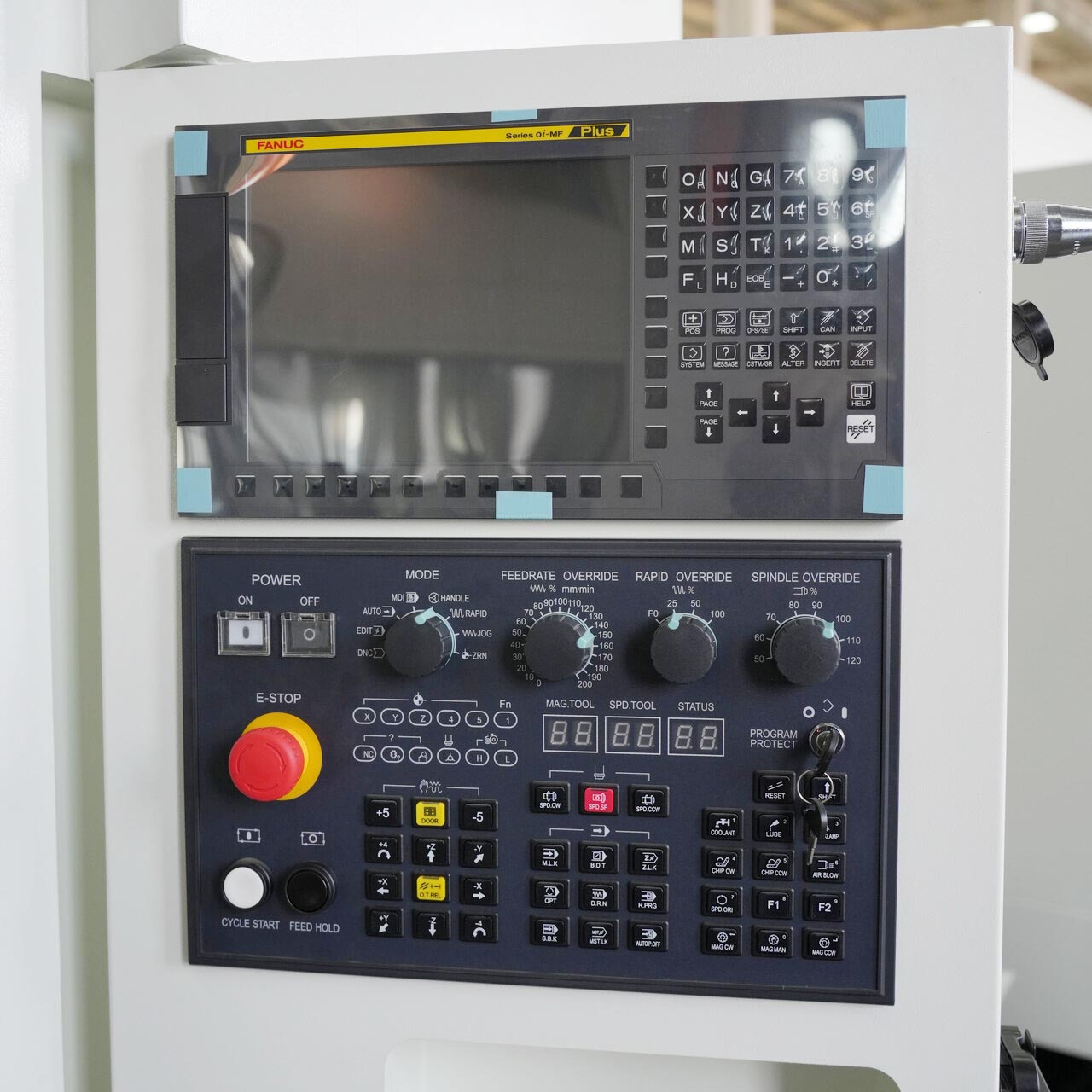

Seçenekli Kontrol Sistemi
