ตั้งแต่การเลือกวัตถุดิบคุณภาพสูงจนถึงการประมวลผลที่แม่นยำ ทุกขั้นตอนถูกควบคุมอย่างเข้มงวด เพื่อสร้างชิ้นส่วนหลักของเครื่องกลึงที่มีความแม่นยำสูงและความแข็งแรงสูง
เหมาะสำหรับการผลิตจำนวนมาก การแปรรูปชิ้นส่วนที่มีความแม่นยำ และการปรับแต่งชิ้นส่วนที่ไม่เป็นมาตรฐาน ดำเนินงานอย่างลึกซึ้งในหลากหลายอุตสาหกรรม
| โครงการ | หน่วย | มาตรฐาน |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียงเครื่อง | มม. | 500 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดบนแผ่นเลื่อนรางนั่ง | มม. | 270 |
| ช่วงรางนำทาง | มม. | 400 |
| ความยาวการประมวลผลที่มีประสิทธิภาพ | มม. | 850/1350/1850 |
| ระยะชักสูงสุด X | มม. | 280 |
| ระยะชักสูงสุด Z | มม. | 1000/1500/2000 |
คุณสมบัติของผลิตภัณฑ์
โครงสร้างเตียงเรียบ ความแข็งแกร่งสูงในการตัดเฉือนหนัก เตียงเรียบทั้งหมด ทำจากเหล็กหล่อคุณภาพสูง แข็งแรงและมีความสามารถในการรับน้ำหนักสูง เหมาะสำหรับการกลึงชิ้นงานขนาดใหญ่ แกนยาว และชิ้นงานหนัก การต้านทานการสั่นสะเทือนดี ไม่ง่ายต่อการเปลี่ยนรูป.
ใช้งานง่าย เรียนรู้ได้เร็ว การออกแบบที่มีความเป็นผู้ใหญ่ ต้นทุนการผลิตและการบำรุงรักษาต่ำ ราคาถูกกว่ารถเฉียงที่มีสเปคเดียวกัน ประหยัดและใช้งานได้จริง คืนทุนเร็ว.
รางนำมีความทนทานต่อการสึกหรอ ความแม่นยำคงที่ รางแข็งรูปสี่เหลี่ยม / รางที่ผ่านการชุบแข็งด้วยความถี่กลาง ทนทานต่อการสึกหรอและรักษาความแม่นยำได้ดี; ติดตั้งสกรูลูกปืนที่มีความแม่นยำ การ定位แม่นยำและความแม่นยำในการทำซ้ำสูง.
| โครงการ | หน่วย | สเปค |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียง | mm | 500 |
| เส้นผ่านศูนย์กลางการหมุนสูงสุดบนเตียงเลื่อน | mm | 270 |
| ระยะห่างของราง | mm | 400 |
| ความยาวการประมวลผลที่มีประสิทธิภาพ | mm | 850/1350/1850 |
| ระยะทางสูงสุด X | mm | 280 |
| ระยะทางสูงสุด Z | mm | 1000/1500/2000 |
| ช่วงความเร็วรอบของแกนหลัก | r/min | 45-1600/1200 (สามช่วงความเร็ว) |
| เส้นผ่านศูนย์กลางรูผ่านของแกนหลัก | mm | Φ82/Φ105 |
| รูกรวยของแกนหลัก | เมตริก | เมตริก 90 (1:20) |
| รุ่นปลายแกนหลัก | A2-8 | |
| ความสูงจากศูนย์กลางแกนถึงพื้นเตียง | mm | 255 |
| ระยะทางสูงสุดของปลอกท้าย | mm | 150 |
| เส้นผ่านศูนย์กลางปลอกท้าย | mm | 75 |
| มุมกรวยของปลอกท้าย | โมริส 5 | |
| ความเร็วในการเคลื่อนที่อย่างรวดเร็ว (แกน X/Z) | m/min | ≥6/8 |
| ช่วงการตัดเกลียว (เกลียวเมตริก) | mm | 0.2～30 |
| ความแม่นยำในการระบุตำแหน่งซ้ำ (แกน X/Z) | mm | 0.007～0.01 |
| ความแม่นยำในการประมวลผล | IT6～IT7 | |
| ความหยาบในการประมวลผล | Ra1.6 | |
| ชิ้นส่วนแกนที่รับน้ำหนักสูงสุด | kg | 500 |
| ชิ้นส่วนจานที่รับน้ำหนักสูงสุด | kg | 300 |
| ขนาดภายนอก: ยาว×กว้าง×สูง | mm | 2640×1600×1800 |
| น้ำหนักเครื่องจักร (ประมาณ) | kg | 2500/2700/3200 |
| ชื่อ | รุ่น, สเปค | จำนวน | แหล่งผลิต |

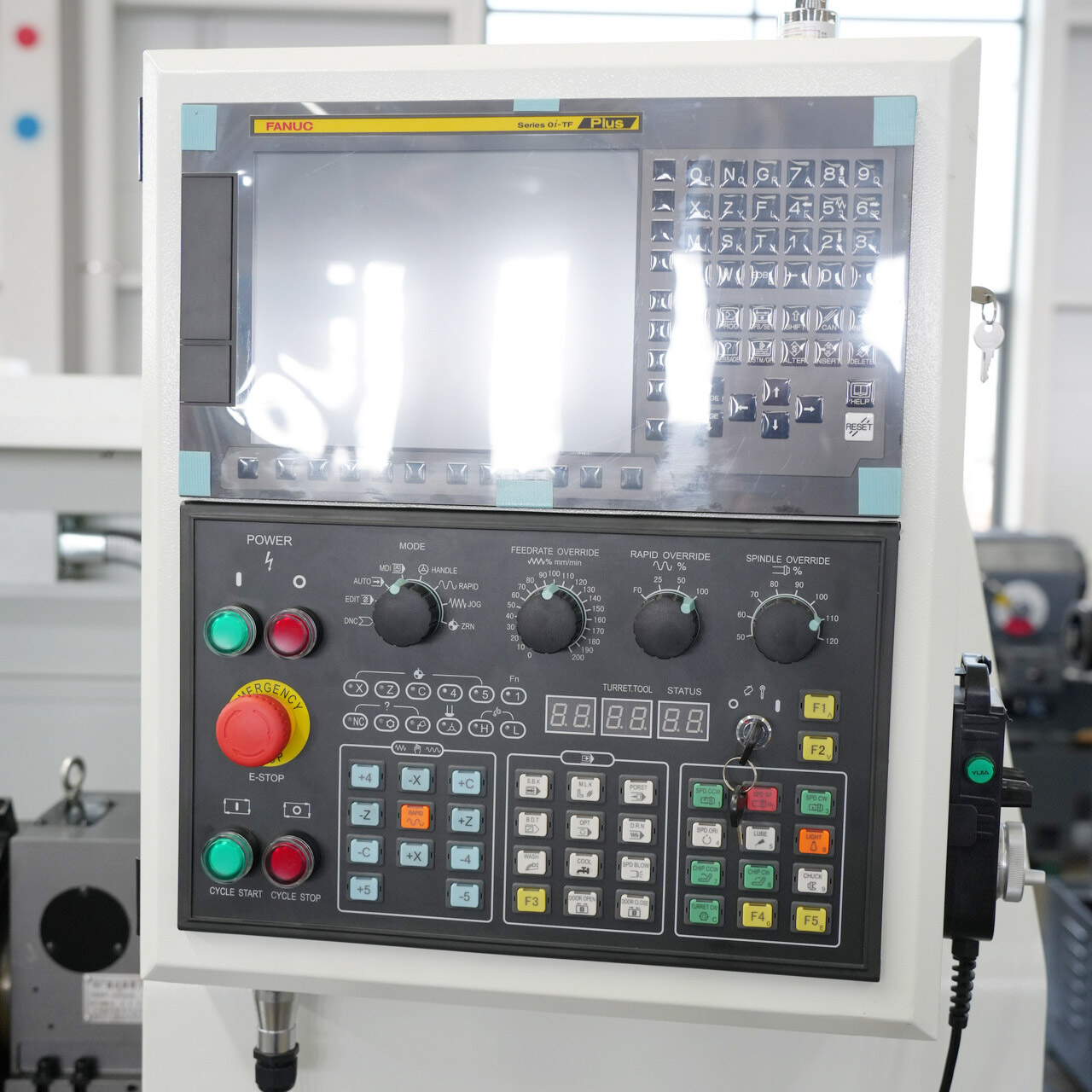

| ระบบควบคุม | GSK980TB3i ระบบบัส | 1 | กวางโจว |
| สกรูบอล | แกน X: FFZD2505 | 1 | ไต้หวัน Shenghe/นานกิงเทคโนโลยี |
| แกน Z: FFZD4010 | 1 | ฮัวเซีย | |
| แบริ่งสกรู | X:760204TN/P5DB | 1 คู่ | ฮาร์บิน |
| Z:760307TN/P5DB/7206AC/6206RS | 1 ชุด | ฮาร์บิน | |
| ตัวแปลงความถี่ | 7.5KW | 1 | ผลิตในประเทศ |
| แบริ่งแกนหลัก | 234424BM1/SP5（120×180×72） | 1 | HRB |
| NN3024K/W33/P5.2（120×180×46） | 1 | HRB | |
| NN3020K/W33/P5（105×160×26） | 1 | HRB | |
| 6019（105×160×26） | 1 | HRB | |
| ที่ยึดดอกกัด | LDB4-6150/110 | 1 | ฮงต้า |

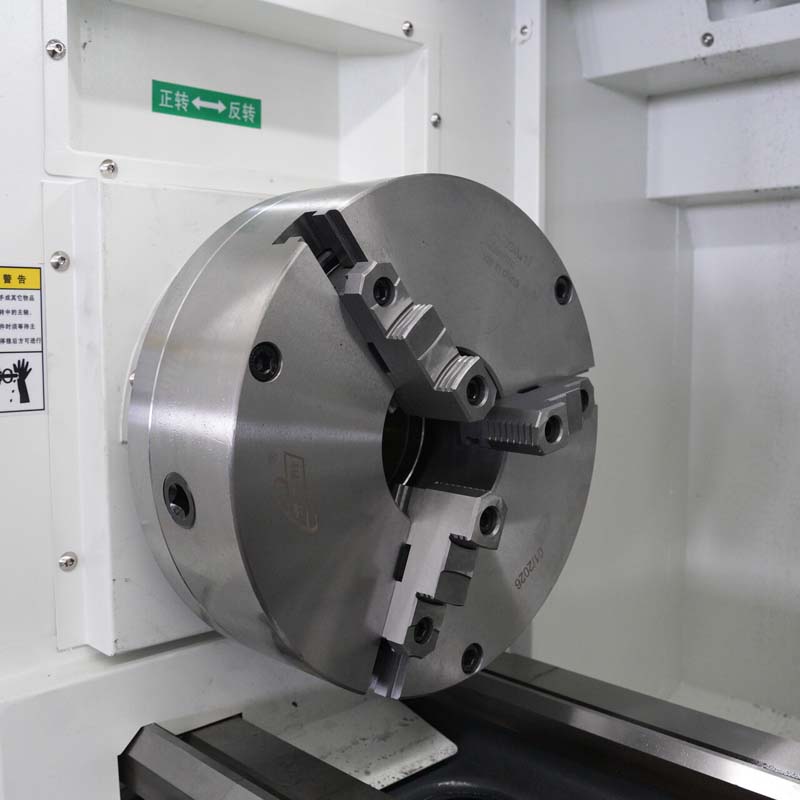

| ปากจับมือ | Φ250 สามปาก | 1 | ผลิตในประเทศ |
| ระบบหล่อลื่น | TZ-150/4C | 1 | ผลิตในประเทศ |
| ปั๊มระบายความร้อน | AB-25 | 1 | ผลิตในประเทศ |
| ชื่อชุดอุปกรณ์ |
| ปากกาจับไฮดรอลิกขนาด 6/8/10 นิ้ว |

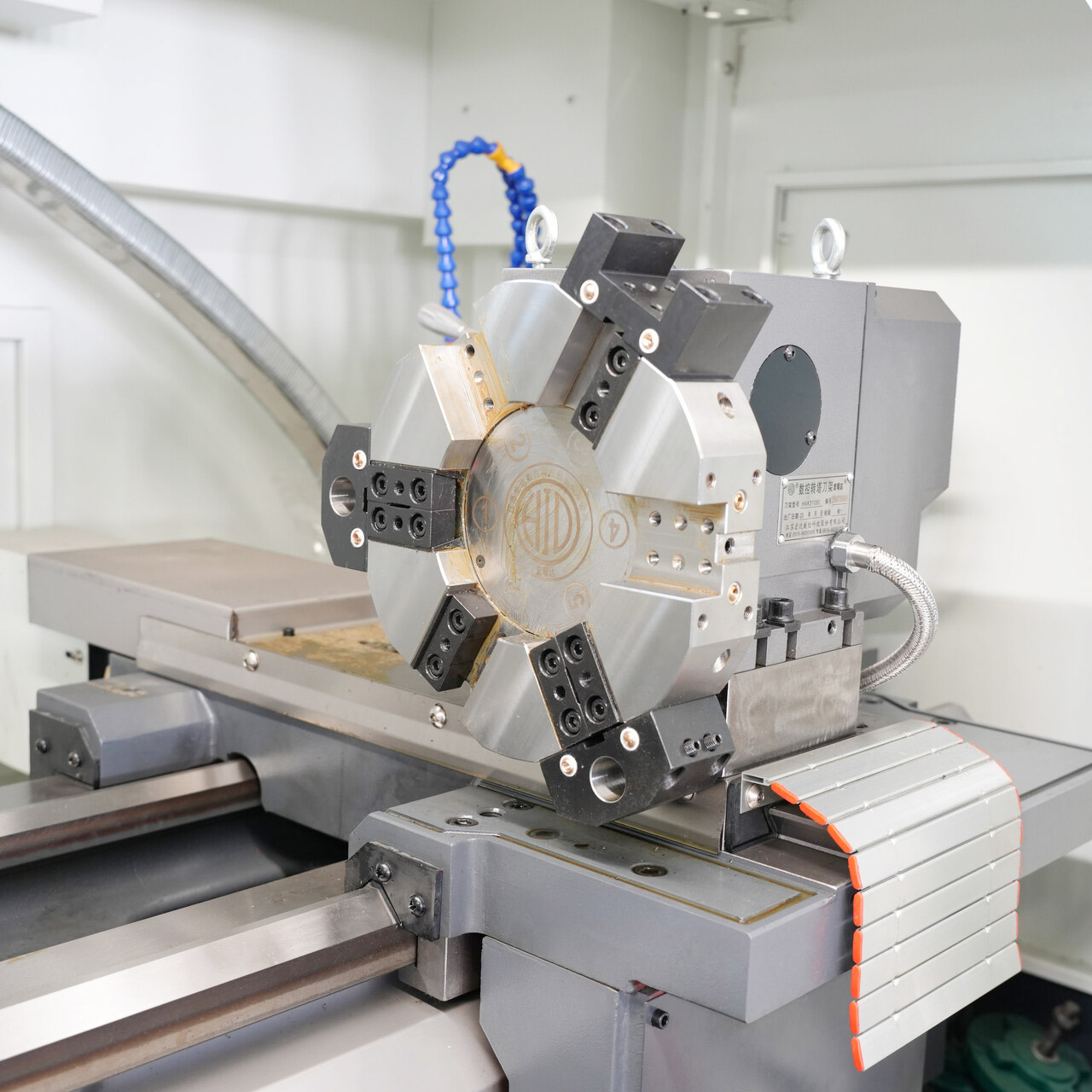

| หัวตัดไฟฟ้าขนาด 6/8 สถานี |
| เตียงท้ายไฮดรอลิก |
| ระบบควบคุม GSK/Fanuc/Simens |
เลือกการกำหนดค่า
