ตั้งแต่การเลือกวัตถุดิบคุณภาพสูงจนถึงการประมวลผลที่แม่นยำ ทุกขั้นตอนถูกควบคุมอย่างเข้มงวด เพื่อสร้างชิ้นส่วนหลักของเครื่องกลึงที่มีความแม่นยำสูงและความแข็งแรงสูง
เหมาะสำหรับการผลิตจำนวนมาก การแปรรูปชิ้นส่วนที่มีความแม่นยำ และการปรับแต่งชิ้นส่วนที่ไม่เป็นมาตรฐาน ดำเนินงานอย่างลึกซึ้งในหลากหลายอุตสาหกรรม

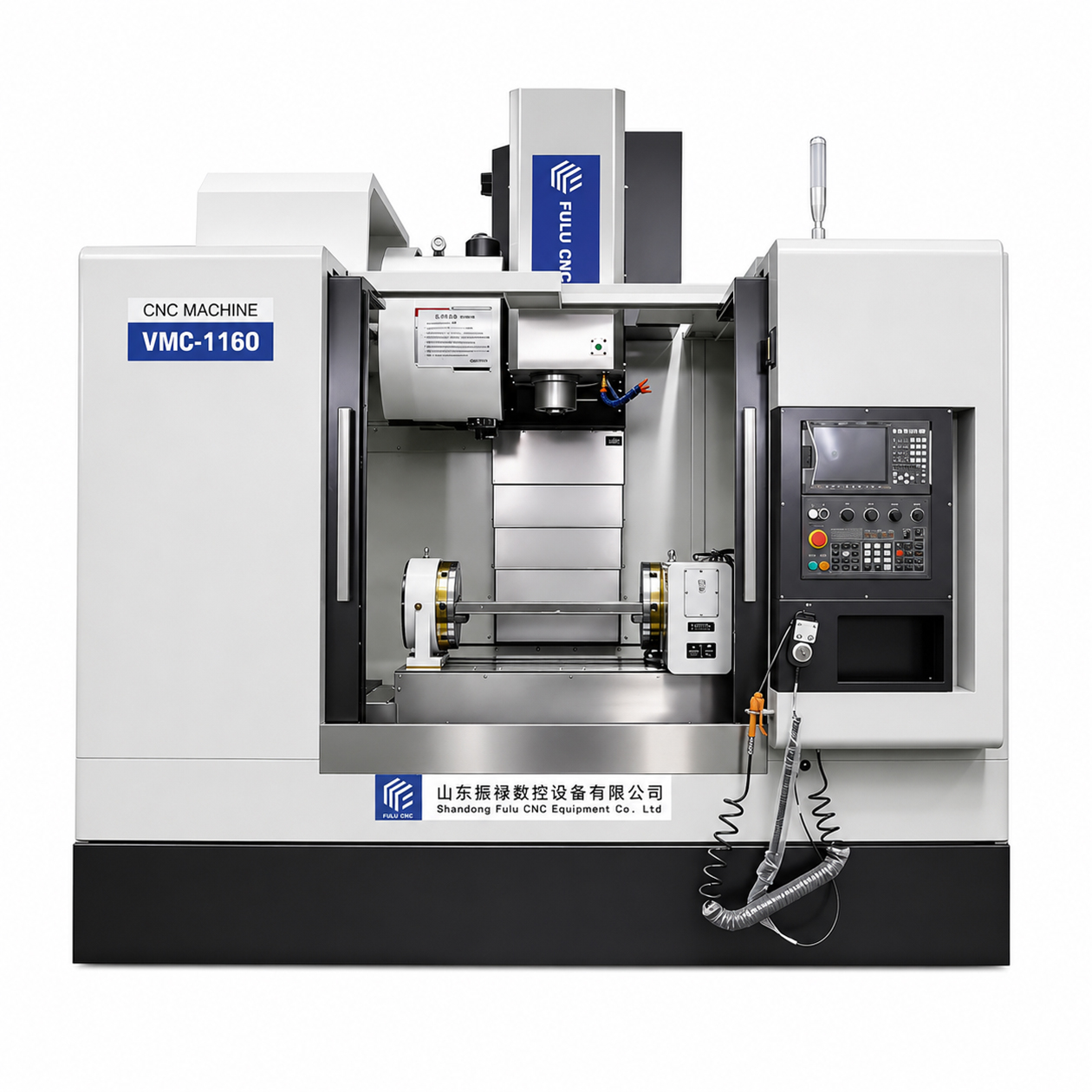

| รุ่นเครื่องจักร: VMC1160 | หน่วย | สเปค |
| ขนาดโต๊ะทำงาน | มม. | 1200x600 |
| ระยะการเคลื่อนที่แกน X/Y/Z | มม. | 1100/600/600 |
| ระยะจากปลายแกนหมุนถึงโต๊ะทำงาน | มม. | 120-720 |
| ระยะจากศูนย์แกนหลักถึงเสา | มม. | 672 |
| น้ำหนักบรรทุกสูงสุดของโต๊ะทำงาน | กก. | 800 |
| ร่องทีของโต๊ะทำงาน | มม. | 5-18x100 |
| ความเร็วป้อนเร็วแกน X/Y/Z | ม./นาที | 32/32/26 |
| แบบเครื่องจักร: VMC1160 | หน่วย | สเปค |
| ขนาดโต๊ะทำงาน | mm | 1200x600 |
| ระยะการเคลื่อนที่ของแกน X/Y/Z | mm | 1100/600/600 |
| ระยะจากปลายแกนถึงโต๊ะทำงาน | mm | 120-720 |
| ระยะจากศูนย์กลางแกนถึงเสา | mm | 672 |
| น้ำหนักสูงสุดที่โต๊ะทำงานรองรับ | Kg | 800 |
| ร่อง T บนโต๊ะทำงาน | mm | 5-18x100 |
| การเคลื่อนที่เร็วของแกน X/Y/Z | m/min | 32/32/26 |
| ขนาดความกว้างของรางแกน X/Y/Z | mm | RGH45/45/45 |
| ขนาดสกรูแกน X/Y/Z | mm | 4012 |
| ความแม่นยำในการ定位 | mm | ±0.008 |
| ความแม่นยำในการ定位ซ้ำ | mm | ±0.005/300 |
| หน่วยการ定位ขั้นต่ำ | mm | ±0.001 |
| ความเร็วรอบสูงสุดของแกน | rpm | 8000 (น้ำพุรอบตัว) |
| มุมกรวยปลายแกน | mm | BT40-150 |
| ห้องเก็บมีดแขนกลแบบจาน | pcs | 24T |
| ระบบควบคุม | / | GSK 25i |
| กำลังมอเตอร์แกน X/Y/Z | Nm | 18/18/28 |
| กำลังมอเตอร์แกน | Kw | 15 พฤศจิกายน |
| น้ำหนักเครื่องจักรประมาณ | Kg | 6000 |
| ขนาดภายนอก | mm | 2800x2400x2800 |
| No | ชื่อสินค้า | แหล่งผลิต | ผู้ผลิต |
| 1 | โครงสร้างหลักหล่อเหล็ก (เตียง) | ยูนนาน | ไท่เบียว |
| 2 | CNC คอนโทรลเลอร์ | ไต้หวัน | กวางซู 25i |
| 3 | มอเตอร์ขับเพลาหลัก | ไต้หวัน | กวางซู 25i |
| 4 | มอเตอร์ขับสามแกน | ไต้หวัน | กวางซู 25i |
| 5 | เพลาหลักแบบรวม | ไต้หวัน | โอกาดะ |
| 6 | กระบอกตัดเพลาหลัก | จีน-ญี่ปุ่น | จีน-ญี่ปุ่น ฮินากะ |
| 7 | X, Y, Z แบริ่งสามแกน (P4) | ไต้หวัน/ญี่ปุ่น | TPI/NACHI |
| 8 | X, Y, Z รางเส้นสามแกน | ไต้หวัน | ซังหยิน (HIWIN) |
| 9 | X, Y, Z สกรูลูกปืน (ระดับ C3) | ไต้หวัน | ซังหยิน (HIWIN) |
| 10 | ข้อต่อสามแกน | ไต้หวัน | S+P |
| 11 | ระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์ | ไต้หวัน | เป่าหยุน |
| 12 | อุปกรณ์กรองอากาศ | ไต้หวัน | AirTAc ป้องกันม่านอากาศ |
| 13 | อุปกรณ์ระบายความร้อน | จีน | เวสเซน |
| 14 | แผงควบคุมและล้อหมุน | ไต้หวัน | กวางซู |
| 15 | อุปกรณ์ไฟฟ้า, อุปกรณ์ป้องกันการโอเวอร์โหลด | ฝรั่งเศส | ชไนเดอร์ |
| 16 | ห้องเก็บมีดหุ่นยนต์ | ไต้หวัน | โอกาดะ |
| 17 | เครื่องแลกเปลี่ยนความร้อนตู้ไฟฟ้า | เจียงซู | เคอเหออ้าว |
| 10000/12000rpm ความเร็วแกนหลัก |
| 30kg/50kg/70kg การระบายน้ำกลาง |
| เรนีชอว์ เครื่องมือวัดตำแหน่ง |
| 170/200/250/300mm แกนที่สี่ |
| 125/170/210/250mm แกนที่ห้า |
| เครื่องกำจัดชิ้นงานแบบโซ่ |
1.X、Y、Z สามแกนการเดินทาง: 1100x600x600mm
2. วิธีการหมุนของแกนหลักคือการขับเคลื่อนด้วยสายพาน ความเร็วสูงสุด: 8000 รอบ (การพ่นน้ำแบบวงกลม)。
3. การจัดเตรียมเครื่องมือมาตรฐานคือดิสก์ 24 ชิ้น ซึ่งตอบสนองความต้องการของลูกค้า。
4. ส่วนหัวเป็นโครงสร้างกล่องหนัก เสริมด้วยริบบิ้นภายใน มีความแข็งแกร่งสูง。
5. วิธีการตัดของแกนหลักใช้กลไกอากาศ เมื่อทำการตัด แกนหลักจะได้รับแรงอย่างสม่ำเสมอ ยืดอายุการใช้งานของตลับลูกปืน。
6. ตู้ไฟฟ้าออกแบบเป็นแบบแยกส่วนภายใน แยกส่วนที่มีความร้อนของตัวควบคุมออกไป ใช้เครื่องแลกเปลี่ยนความร้อนที่ด้านหน้าเพื่อระบายความร้อน หลีกเลี่ยงฝุ่นจากภายนอกเข้าสู่ตู้ไฟฟ้า; ด้านหลังใช้พัดลมเพื่อระบายความร้อนแผ่นระบายความร้อน。
7. สามแกนใช้สกรูความแม่นยำสูง ร่วมกับน็อตความแม่นยำที่มีการบีบอัดและอุปกรณ์ดึงที่ปลาย เพื่อให้แน่ใจว่าความคลาดเคลื่อนของเครื่องจักรและการเปลี่ยนแปลงอุณหภูมิจะคงอยู่ในระดับต่ำเป็นเวลานาน。
8. แกน X、Y、Z (แกน X/Z มี 6 บล็อกเลื่อน) ใช้รางนำเชิงเส้นแบบลูกกลิ้ง มีความแข็งแกร่งสูง เสียงต่ำ สามารถทำการเคลื่อนที่อย่างรวดเร็วและได้รับความแม่นยำในการหมุนเวียนที่ดีที่สุด。
9. ผลิตภัณฑ์ทั้งหมดผ่านการปรับตำแหน่งด้วยเลเซอร์และการทดสอบวงกลม เพื่อให้แน่ใจว่าความแม่นยำในการ定位และคุณสมบัติของเซอร์โวที่ดีที่สุด และเครื่องจักรได้รับการตรวจสอบอย่างเข้มงวดก่อนการจัดส่ง เพื่อให้แน่ใจว่าความแม่นยำของเครื่องจักรมีความเสถียรในระยะยาว。

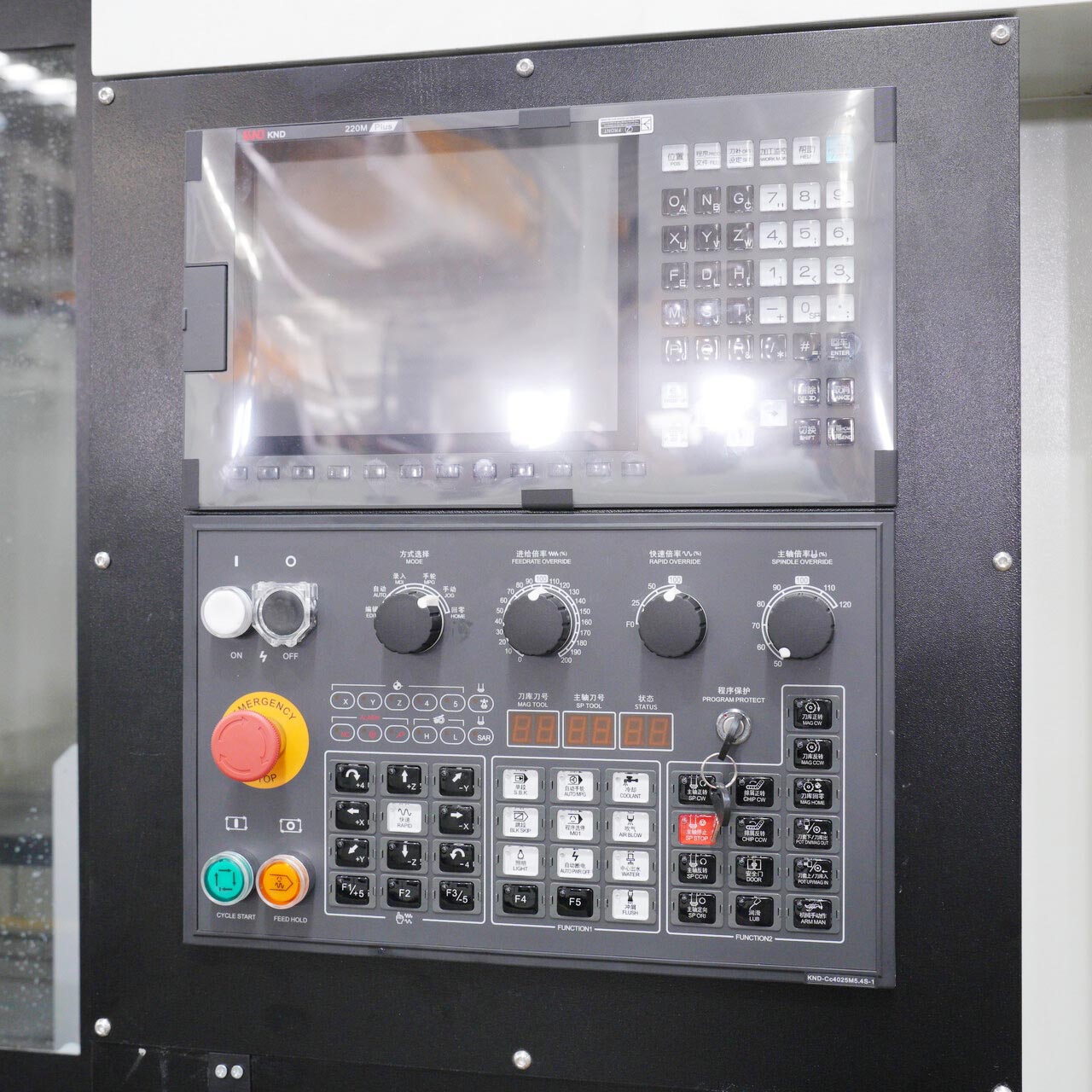

เคนดี้（KND）K1000TFi แผงควบคุมระบบ CNCเป็นหนึ่งในระบบควบคุมที่พบได้บ่อยในเครื่องกลึง CNC ประหยัดต้นทุน ใช้กันอย่างแพร่หลายในการกลึง CNC ทั่วไป เครื่องกลึง CNC แบบเอียง และเครื่องกลึง CNC แบบหนัก。

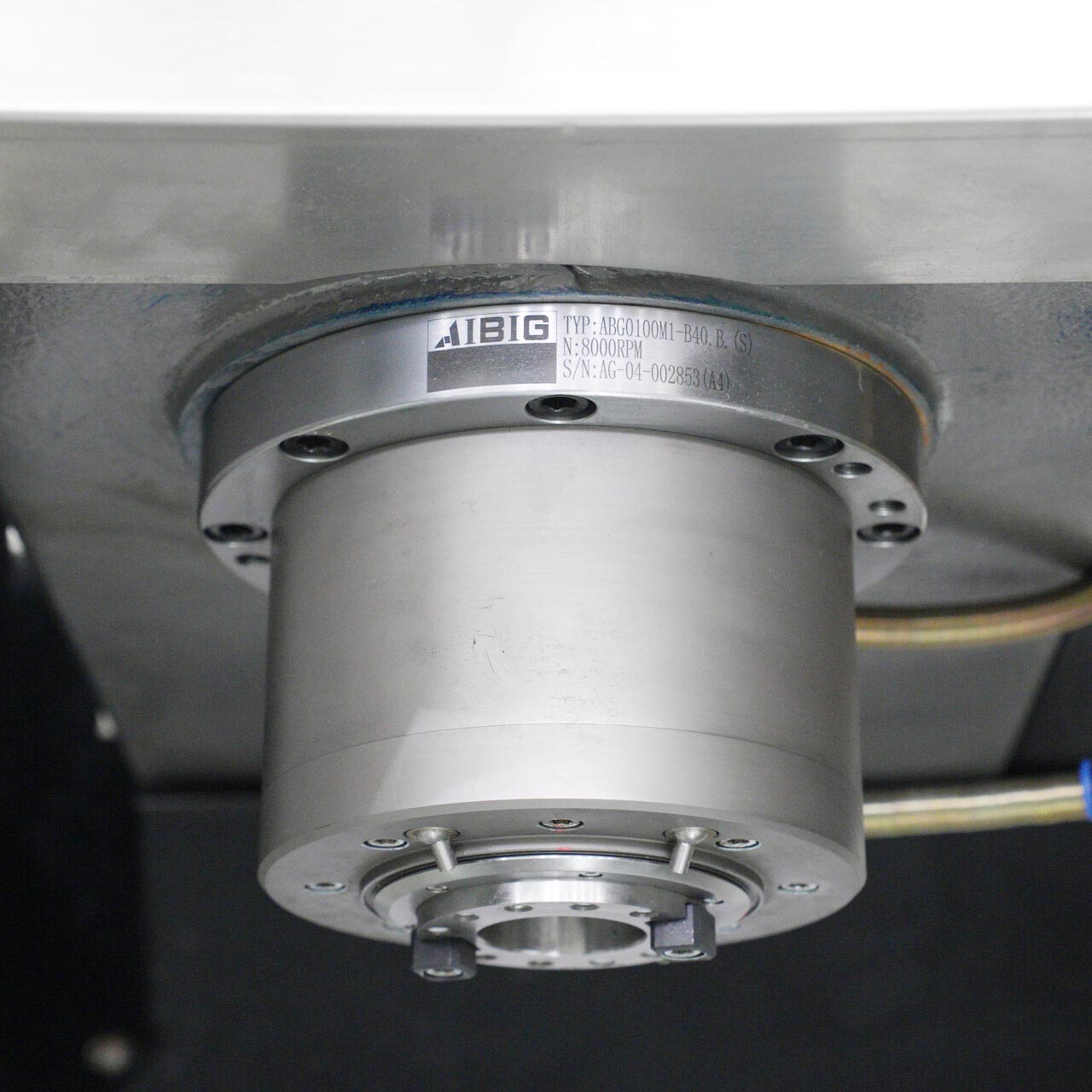

แกนหลัก
ความเร็วสูงสุดของแกนหลักนี้สามารถถึง12000 รอบ / นาทีซึ่งเป็นการจัดเตรียมแกนหลักที่มีความเร็วปานกลางถึงสูง คำนึงถึงการตัดที่แข็งแกร่งของชิ้นส่วนเหล็กและความต้องการการกลึงความเร็วสูงของชิ้นส่วนอลูมิเนียมและแม่พิมพ์。

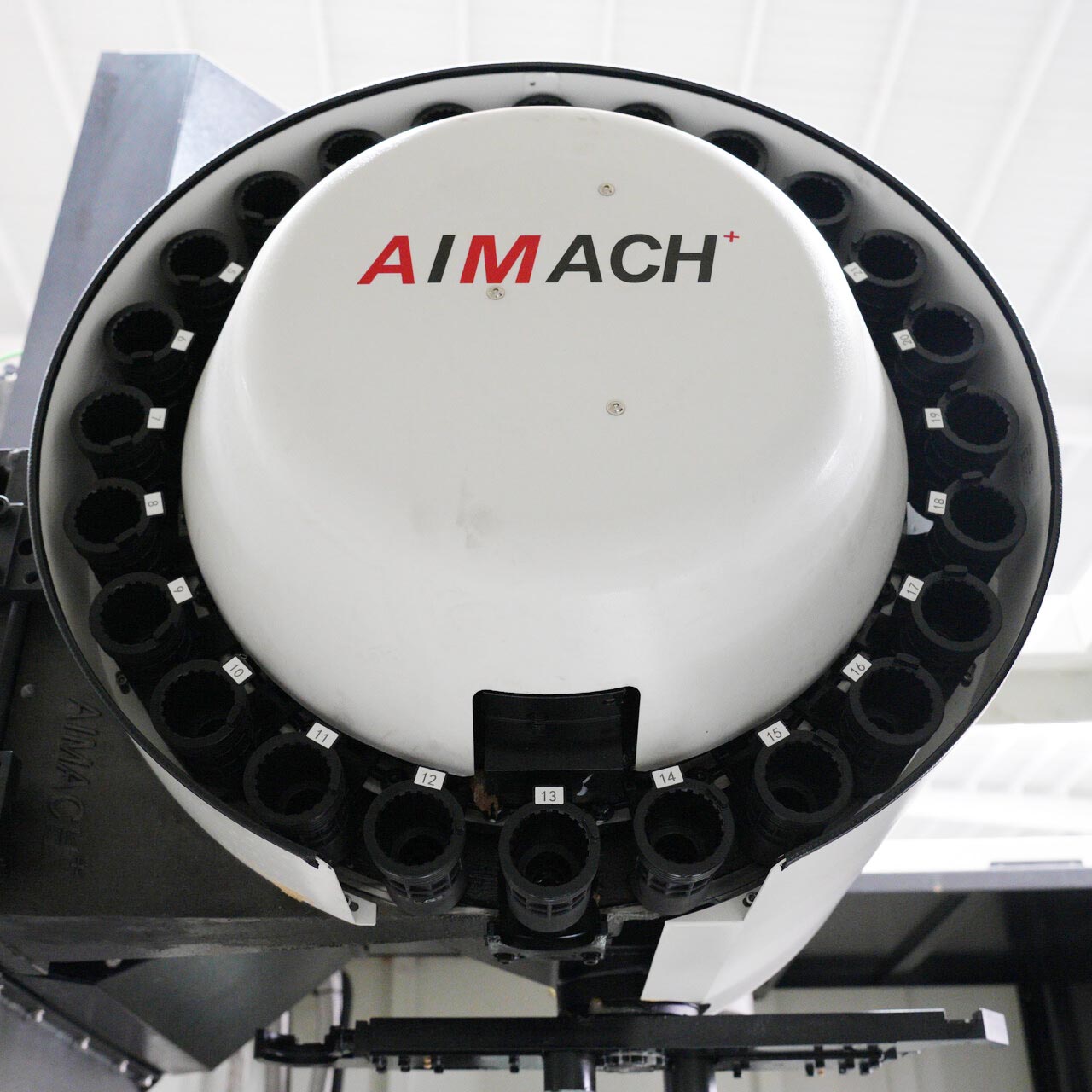

ดิสก์เครื่องมือ
สามารถเปลี่ยนเครื่องมืออัตโนมัติระหว่างกระบวนการผลิตที่แตกต่างกันโดยไม่ต้องมีการแทรกแซงจากมนุษย์，实现การทำงานหลายกระบวนการในครั้งเดียว。

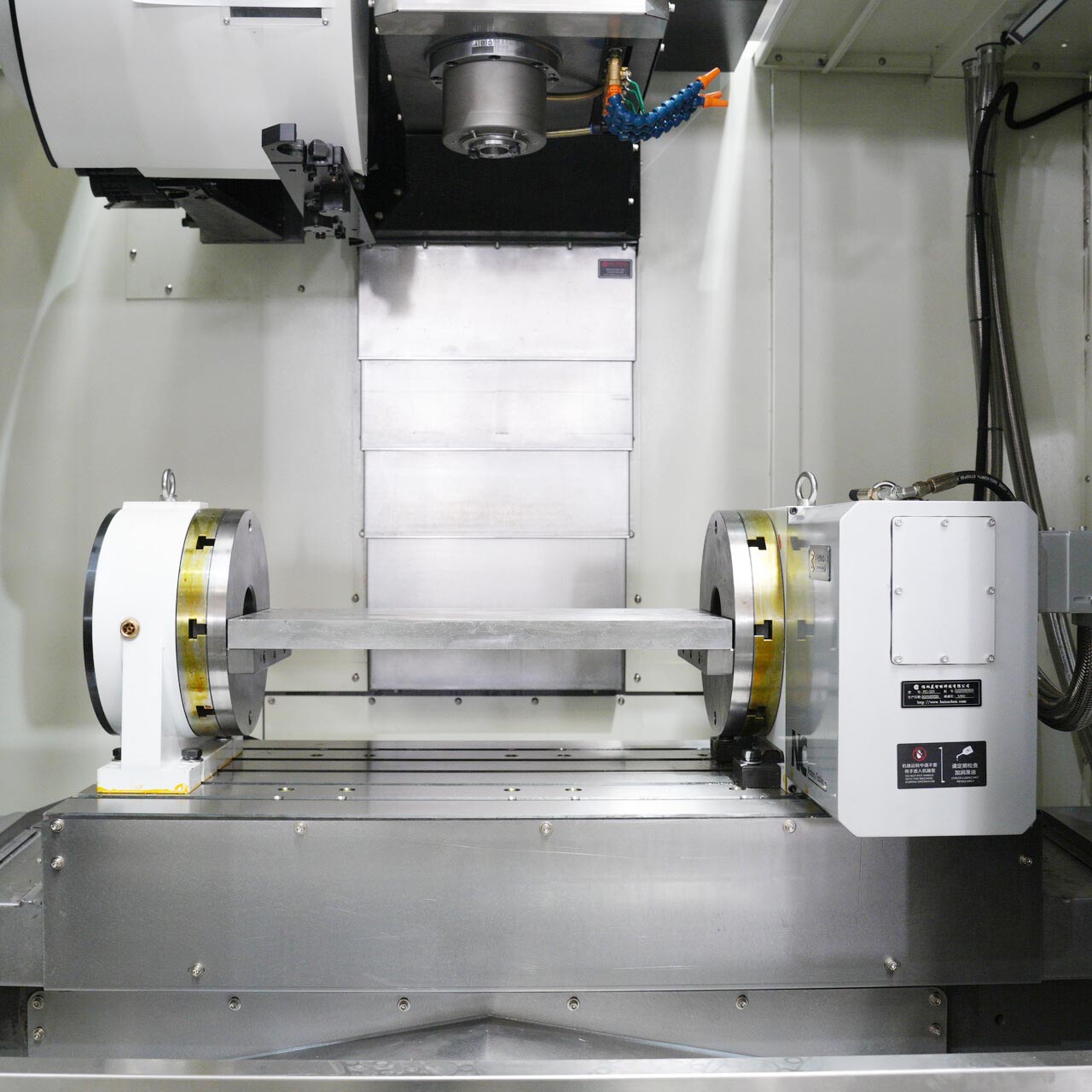

โต๊ะหมุน CNC แกนที่สี่
โต๊ะหมุน CNC แกนที่สี่ (4th Axis Rotary Table)ติดตั้งบนโต๊ะทำงาน ใช้เพื่อทำให้ชิ้นงานหมุนอัตโนมัติและการผลิตหลายด้าน เพิ่มประสิทธิภาพและความแม่นยำในการผลิตชิ้นส่วนที่ซับซ้อนอย่างมาก。

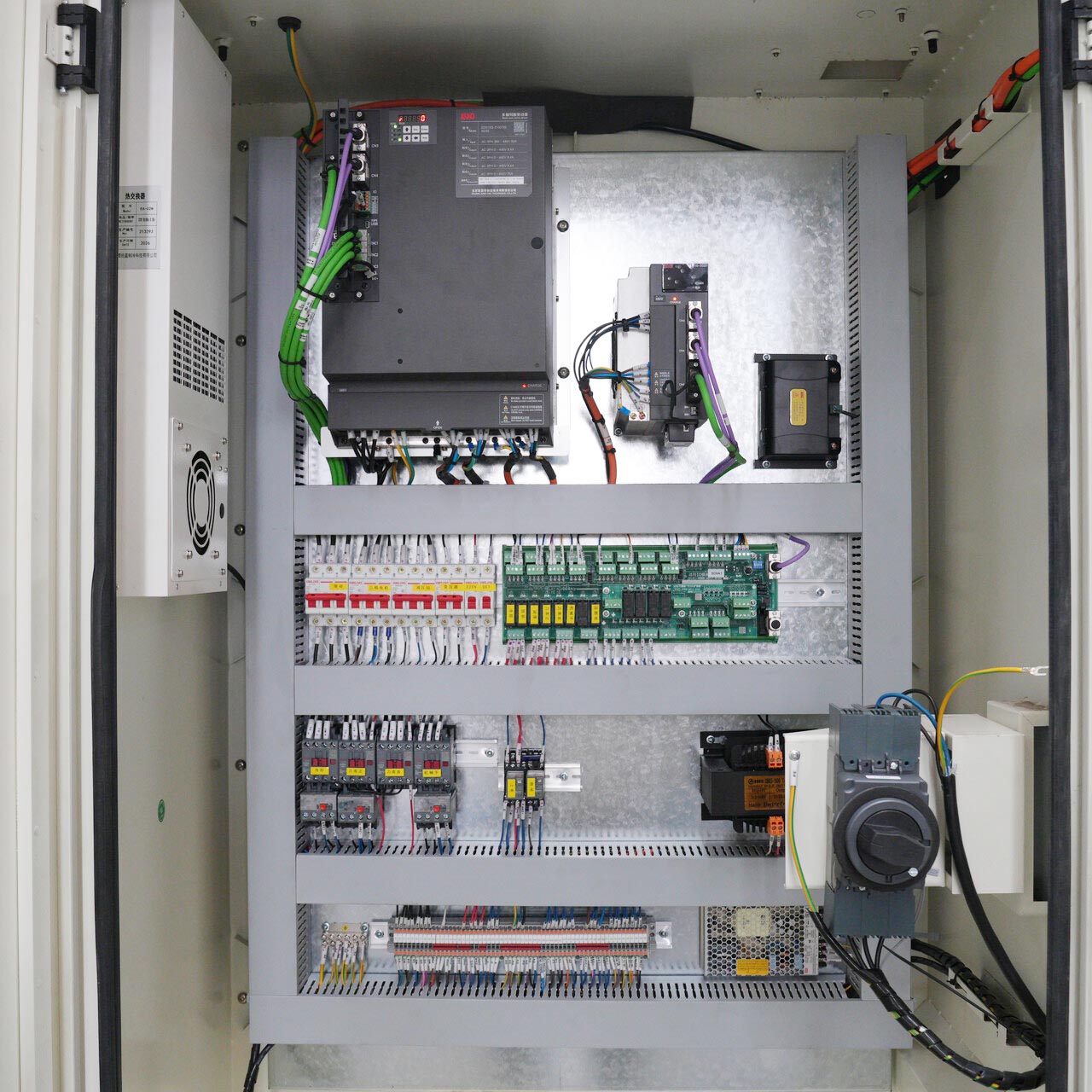

ตู้ควบคุมไฟฟ้า

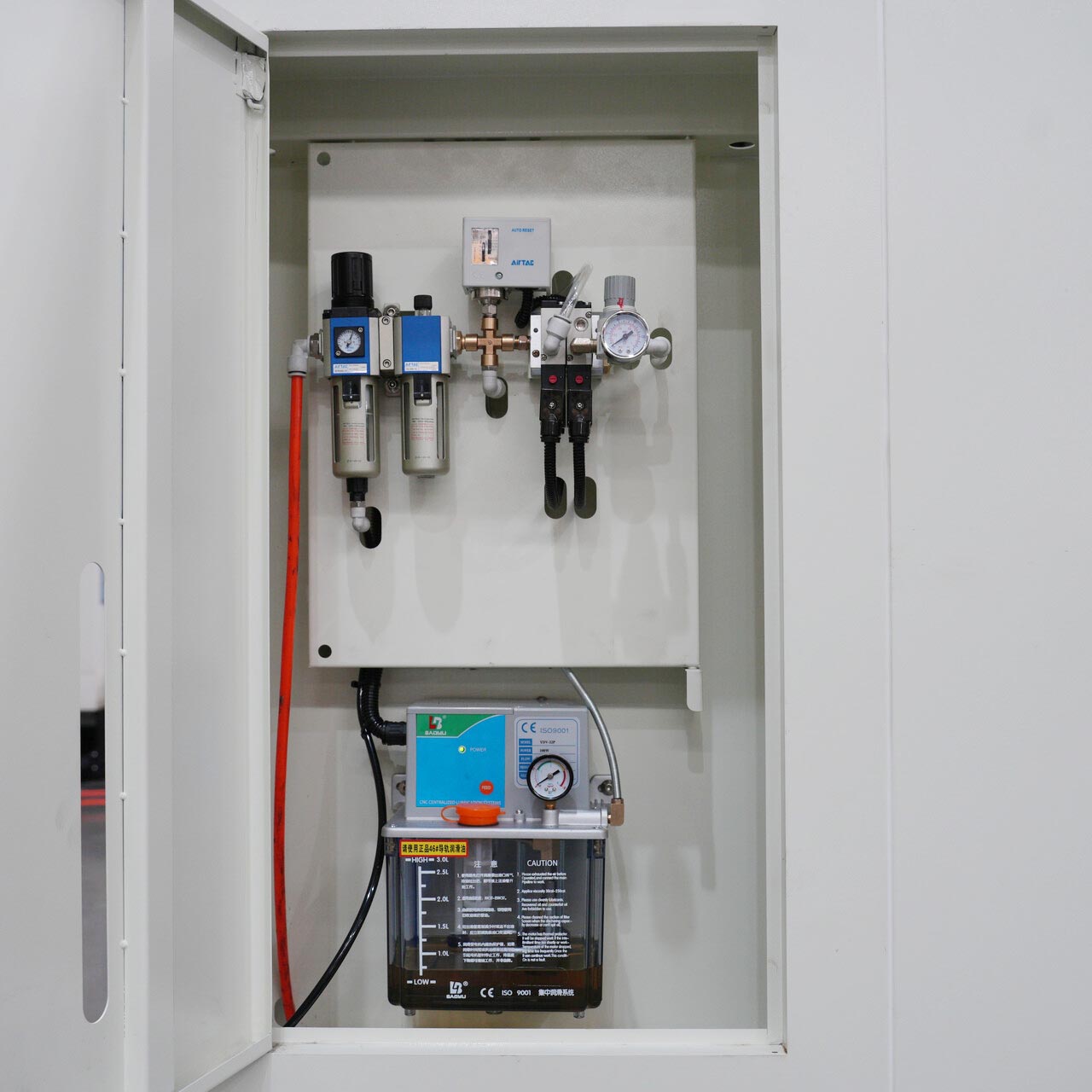

ปั๊มน้ำมันอัตโนมัติ
เครื่องจักรติดตั้งระบบหล่อลื่นอัตโนมัติแบบรวมศูนย์อัจฉริยะ สามารถส่งน้ำมันไปยังรางนำ สกรู และชิ้นส่วนขับเคลื่อนที่สำคัญตามรอบที่ตั้งไว้，实现การหล่อลื่นที่ต่อเนื่องและเสถียร，
ลดการสึกหรออย่างมีประสิทธิภาพ，提高ความแม่นยำในการผลิตและอายุการใช้งานของอุปกรณ์。
เลือกได้ ระบบควบคุม
