Решение для высокопроизводительного вертикального обрабатывающего центра

Шпиндель BT40/BT50 | Трехосная высокоскоростная обработка | 24 автоматические смены инструмента | Поддерживает четвертую ось/пятую ось

• Высокая жесткость конструкции, обеспечивающая долгосрочную стабильную обработку
• Более чем в 2 раза выше эффективность обработки, снижение производственных затрат до 30%
• Высокая точность позиционирования, соответствующая требованиям обработки сложных деталей

Получите предложение сейчас
author：from：date：2026-06-18hit：787
vmc1370 vertical machining center
  • vmc1370 vertical machining center
  • vmc1370 knd control system

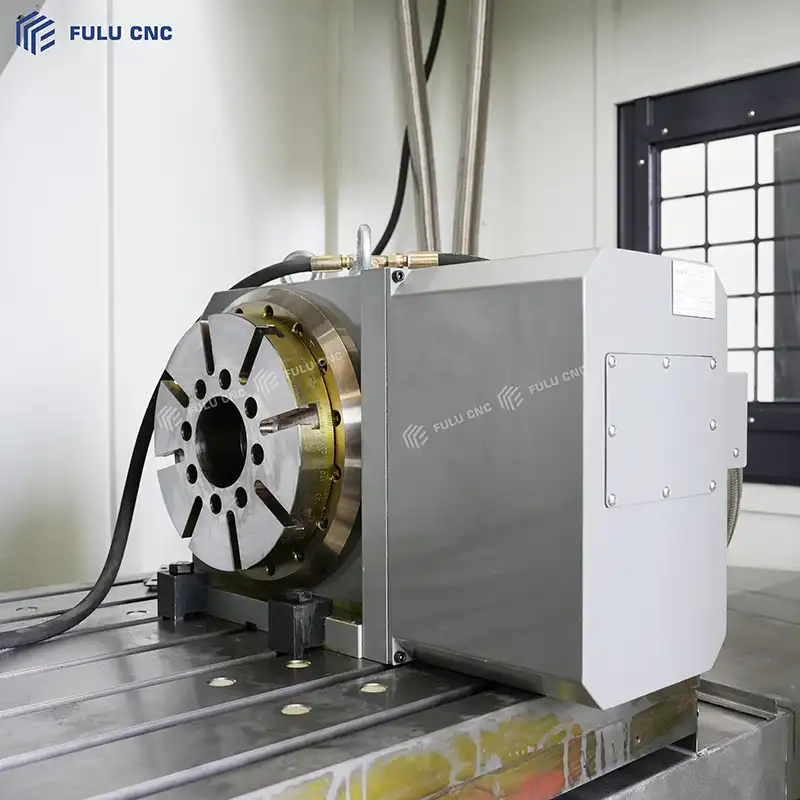

  • vmc1370 fourth axis rotary table
  • vmc1370 fourth axis machining
  • vmc1370 bt50 high speed spindle
  • vmc1370 24 tool disc type atc

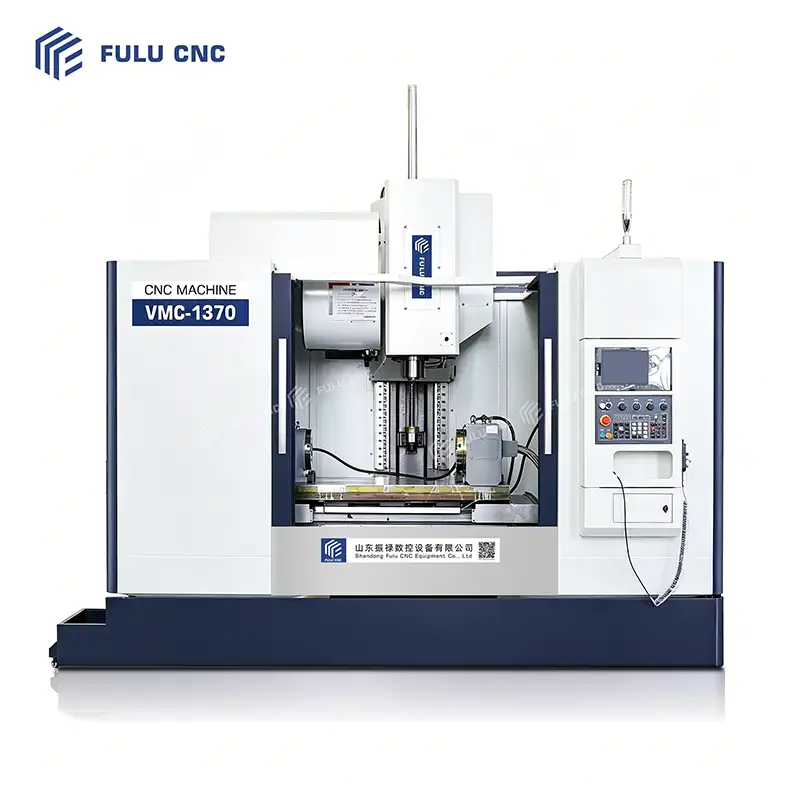

VMC1370 числовой вертикальный обрабатывающий центр

Модель проекта Единица Параметр
Размер рабочего стола мм 1400x700
Х/У/З ход оси мм 1300/700/700
Расстояние от торца шпинделя до рабочего стола мм 100-800
Расстояние от центра шпинделя до стойки мм 810
Максимальная нагрузка на рабочий стол кг 10000
Т-образный паз рабочего стола мм 5-18*110
Быстрая подача по осям X/Y/Z м/мин 24/24/18
Детали контента Запрос

Модель проекта Единица Параметр
Размер стола mm 1400x700
Х/Y/Z ось перемещения mm 1300/700/700
Расстояние от торца шпинделя до стола mm 100-800
Расстояние от центра шпинделя до колонны mm 810
Расстояние от центра шпинделя до колонны Kg 10000
Т-образные пазы стола mm 5-18*110
Быстрая подача по X/Y/Z осям m/min 24/24/18
Рельсы X/Y/Z / RGH45
Шаг винтов X, Y, Z mm 45*12
Точность позиционирования mm ±0.008
Повторная точность позиционирования mm ±0.006/300
Минимальная единица позиционирования mm ±0.001
Максимальная скорость шпинделя rpm 8000 (кольцевое распыление)
Конус шпинделя mm BT40-150
Поворотный механический манипулятор с инструментальным магазином pcs 24T
Система управления / GSK25i
Мощность электродвигателя шпинделя Kw 15-18.5
Электродвигатели трех осей   28/28/28
Вес станка примерно Kg 9500
Габаритные размеры mm 3700x2900x3300
No Название Происхождение Производитель No Название Происхождение Производитель
1 Основная структура чугун Китай Чугун 12 Централизованная автоматическая смазочная система Гуандун Баотэн
2 Контроллер Китай GSK25i 13 Устройство фильтрации газового источника Тайвань AirTAc
3 Электродвигатель шпинделя Китай GSK25i 14 Охлаждающее устройство (водяной насос) Цзянсу Вейсэн
4 Трехосевой двигатель Китай GSK25i 15 Панель управления Китай GSK
5 Цельный шпиндель Тайвань Оканада 16 Облицовка из листового металла Китай Отечественный
6 Цилиндр для резания шпинделя Тайвань Чжунри Хинака 17 Электронный ручной колесо Китай GSK
7 Подшипники X, Y, Z Япония NACHI/TPI 18 Электрика, устройство защиты от перегрузки Франция Шнайдер
8 Рельсы X, Y, Z Тайвань HIWIN 19 Манипулятор с инструментальным магазином Тайвань Северный факел/Оканада
9 Шпиндели X, Y, Z Тайвань HIWIN 20 Цилиндр с азотным балансом по оси Z Цзянсу Синь И/Демар Тейт
10 Предварительная гайка для трехосевого винта Тайвань Инъекционные материалы 21 Теплообменник в электрическом шкафу Цзянсу Кэ Хэн Ао
11 Трехосевой муфта Тайвань S+P 22 Система удаления стружки (цепная) Китай Отечественный
10000/12000об/мин шпиндельная скорость
30кг/50кг/70кг центральный отвод воды
Ренишоу измерительный инструмент
170/200/250/300мм четвертая ось
125/170/210/250мм пятая ось
цепной стружкоотводчик
  • cnc machine discount promotion 3
  • cnc machine get quote inquiry 3
Узнать детали

Детали продукта центра обработки

Высокая эффективность обработки, снижение производственных затрат

  • Высокоскоростной шпиндель и автоматическая система смены инструмента значительно сокращают время обработки
  • Высокая жесткость конструкции корпуса, обеспечивает долгосрочную стабильность обработки
  • Оптимизация процесса обработки, повышение эффективности обработки более чем в 2 раза
  • Снижение ручного труда и времени простоя оборудования, снижение совокупных производственных затрат более чем на 30%

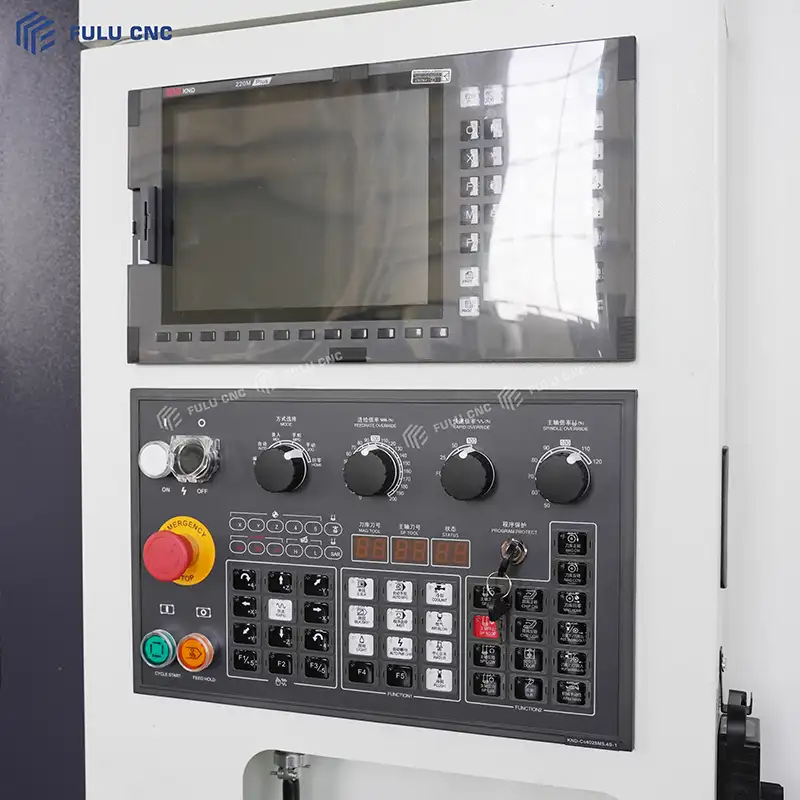

vmc1370 knd control system
Кайэнди KND 2200
Кайэнди (KND) отечественная основная система ЧПУ, высокая стабильность, низкий порог входа, подходит для трехосевых / четырехосевых вертикальных центров обработки, фрезерных машин; панель интегрирована с реальным регулятором скорости, быстро регулирует параметры резания без входа в меню системы, идеально подходит для использования в мастерских по массовой обработке мелких деталей.
Связаться с нами

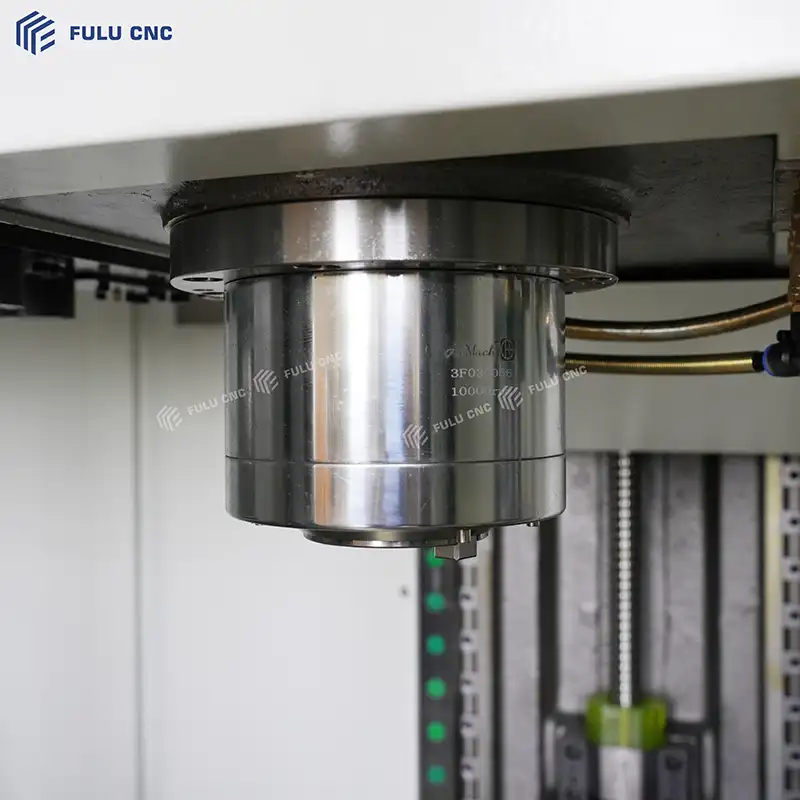

vmc1370 bt50 high speed spindle

Шпиндель

Максимальная скорость этого шпинделя может достигать12000 об / минпринадлежит к средне-высокоскоростной конфигурации шпинделя, учитывает жесткую обработку стальных деталей и высокоскоростную точную обработку алюминиевых деталей и форм.

Связаться с нами

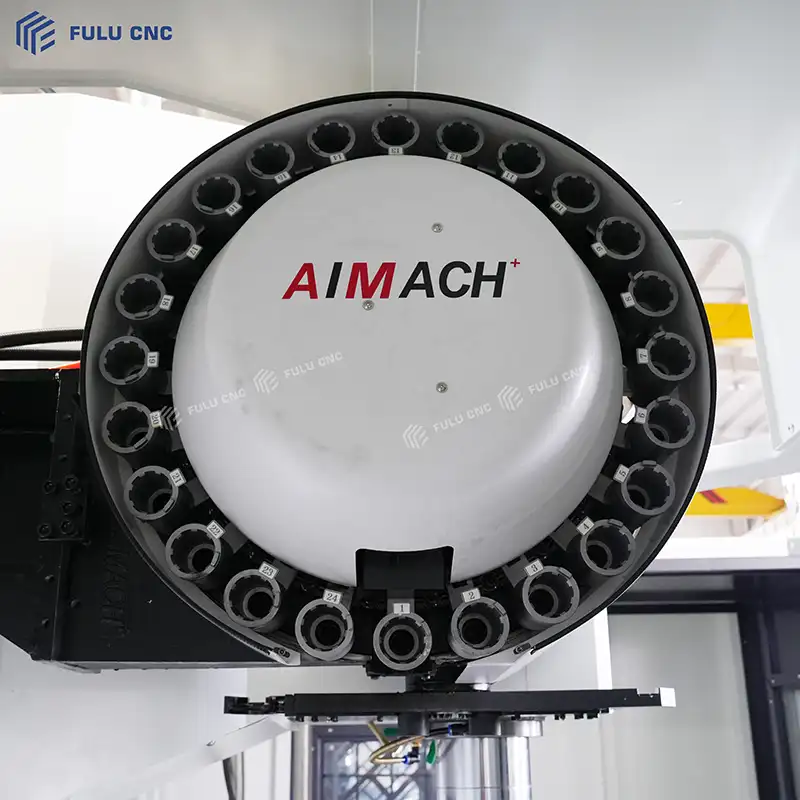

vmc1370 24 tool disc type atc

Дисковый инструментальный магазин

Автоматическая смена инструмента между различными процессами обработки без вмешательства человека, реализуетМногооперационная обработка с одной установкой。

Связаться с нами

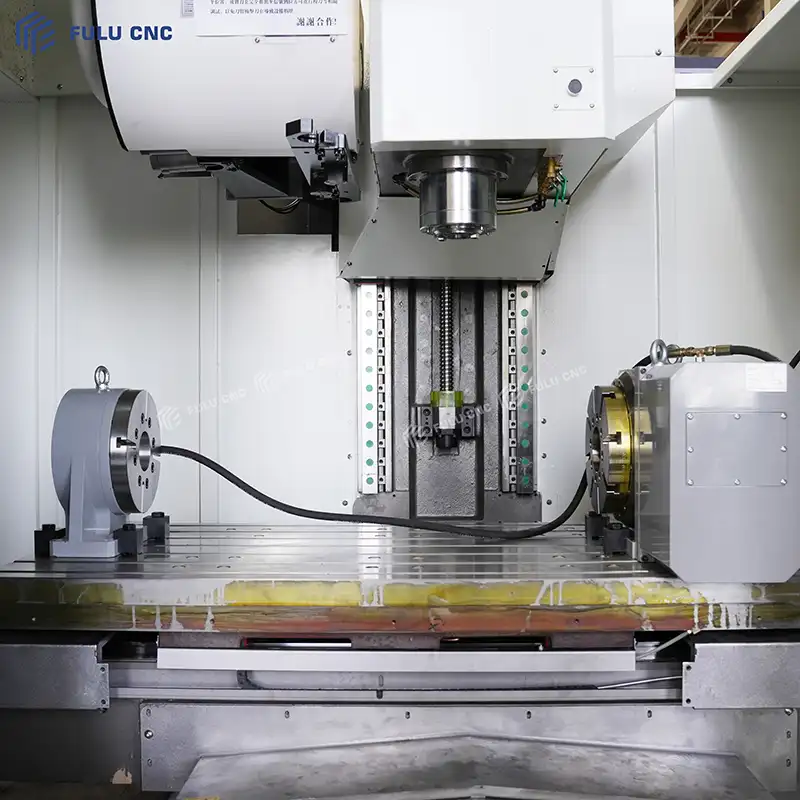

vmc1370 fourth axis machining

Четвертая ось вертикального центра обработки

  • Обработка с многосторонней установкой
  • Позиционирование с делением + непрерывное взаимодействие
  • Стабильная обработка длинных деталей
Связаться с нами
vmc1160 hydraulic power unit

Гидравлическая станция станка

  • Привод гидравлического патрона четвертой оси
  • Контроль выдвижения конуса задней бабки
  • Источник энергии для гидравлических зажимов
  • Поддержание температуры и давления для обеспечения точности
Связаться с нами
vertical machining center coolant pump

Многоступенчатый насос охлаждающей воды

  • Охлаждение и смазка инструмента Высокое давление подает охлаждающую жидкость в зону резания, уносит высокую температуру резания, смазывает инструмент, уменьшает износ, улучшает гладкость поверхности детали.
  • Смыв стружки Высокое давление воды смывает стружку, прилипшую к детали и столу, предотвращая повторное повреждение обрабатываемой поверхности.
  • Сопутствующие устройства для подачи воды Обеспечивает циркуляцию жидкости для продувки и очистки автоматического устройства для измерения инструмента, выхода воды из центра шпинделя, сопел охлаждения инструмента.

Связаться с нами



Выберите конфигурацию

vertical machining center fourth axis
Четвёртая ось
vertical machining center fifth axis
Пятый ось
vertical machining center chain chip conveyor
Цепной стружкоотвод
vertical machining center renishaw tool setter
Renishaw датчик

Необязательно CNC СистемыСистема управления

  • cnc lathe gsk control system
    GSK
  • cnc lathe gsk control system
    Фанук
  • cnc lathe knd control system
    Империя Кейна
  • cnc lathe mitsubishi control system
    Мицубиси
  • cnc lathe siemens control system
    Сименс
  • cnc lathe syntec control system
    Новая Эра
  • Лорем ипсум фацилиси
    Лорем ипсум фацилиси
  • Лорем ипсум хдип
    Лорем ипсум хдип

------

Применения станков с ЧПУ

vertical machining center box parts
Коробочный тип
Корпус редуктора / Оболочка редуктора: Многосистемное отверстие, Внутреннее пространство, Установка поверхности Корпус насоса / Корпус клапана: Неправильная полость, Отверстие для потока, Поверхность фланца
vertical machining center flange parts
Пластинчатый тип / Дисковый тип / Фланцевый тип
Установка большой пластины / Панели: Массивное отверстие, Заподлицо отверстие, Плоский желоб Фланцевая пластина / Концевая заглушка: Круглый диск, Равномерно распределенное отверстие для болта, Стоп
vertical machining center bracket parts
Неправильный кронштейн / Тип поддержки
Механический кронштейн / Соединительное сиденье: L/T тип, Многоступенчатый, Боковое отверстие Подшипниковое сиденье / Вертикальная поддержка: Полукруглое / Полное круглое отверстие для подшипника, Установка нижней поверхности
vertical machining center complex surface parts
Тип формы (Основная сила вертикального обрабатывающего центра)
Пластиковая модель полости / Ядро: Глубокая полость, Рёбра, Изогнутая поверхность Рама формы / Пластина выталкивателя: Массивное отверстие направляющего поста, Отверстие выталкивателя
vertical machining center mold parts
Тип сложной изогнутой поверхности (Трехосевой / Пятиосевой)
Рабочее колесо / Лопасть: Пространственная закрученная поверхность, Путь потока Турбина / Вентилятор: Много лопастей, Кольцевая изогнутая поверхность
vertical machining center precision parts
Прецизионные мелкие детали / Тип алюминиевого корпуса
Корпус из алюминиевого сплава / Коробка контроллера: Тонкостенная полость, Отверстие интерфейса, Паз Многоходовой гидравлический блок: Перекрестное глубокое отверстие, Плоская уплотнительная поверхность
