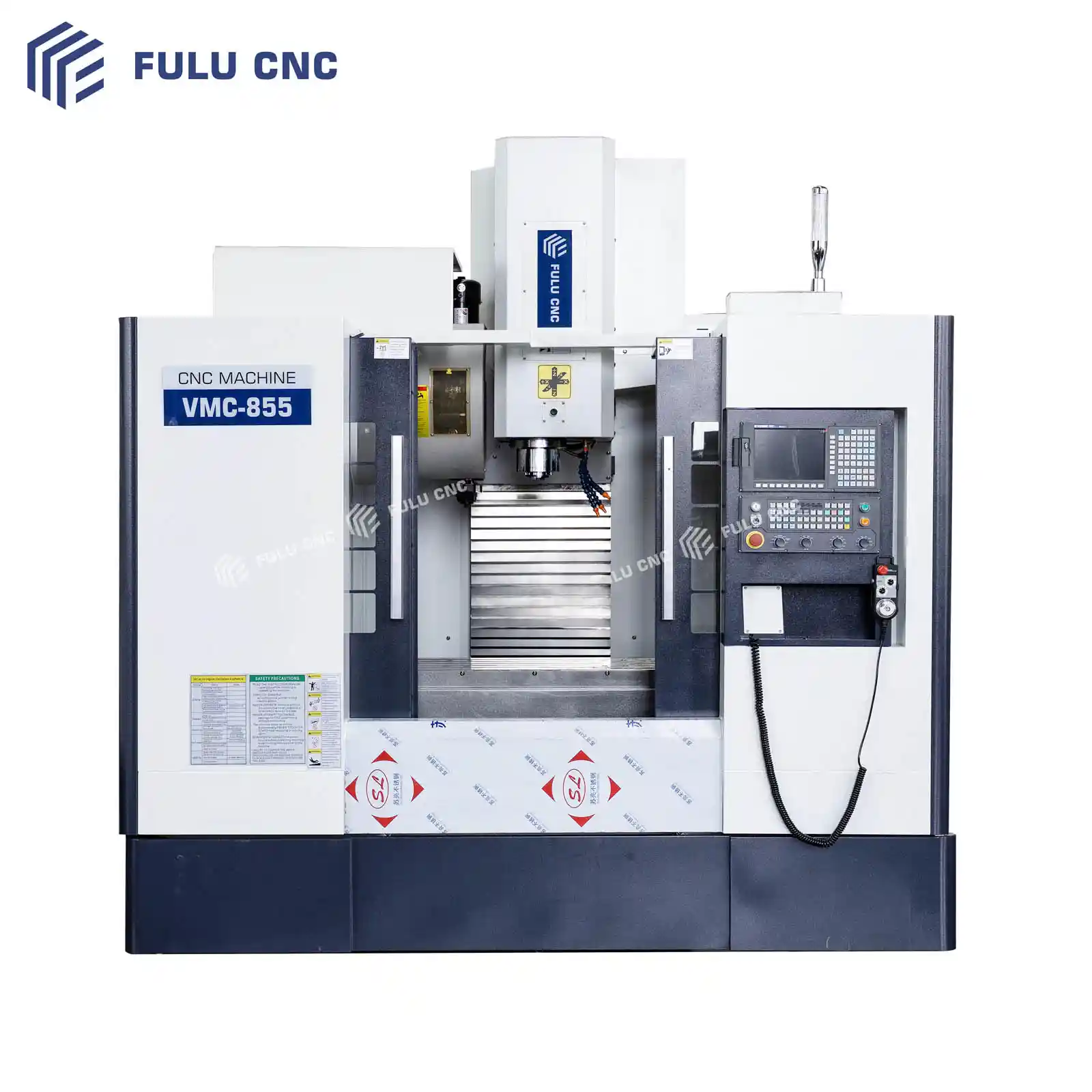

VMC855 Pusat Pemesinan Vertikal CNC

Ukuran meja kerja	mm	1000x550
Perjalanan sumbu X/Y/Z	mm	800/550/550
Jarak permukaan ujung spindle ke meja kerja	mm	120-670
Jarak pusat spindle ke kolom	mm	590
Beban maksimum meja kerja	Kg	600

Permintaan

Detail Konten Permintaan

Spesifikasi Teknis
Konfigurasi Standar
Pilih Konfigurasi

Model mesin: VMC855	Satuan	Spesifikasi

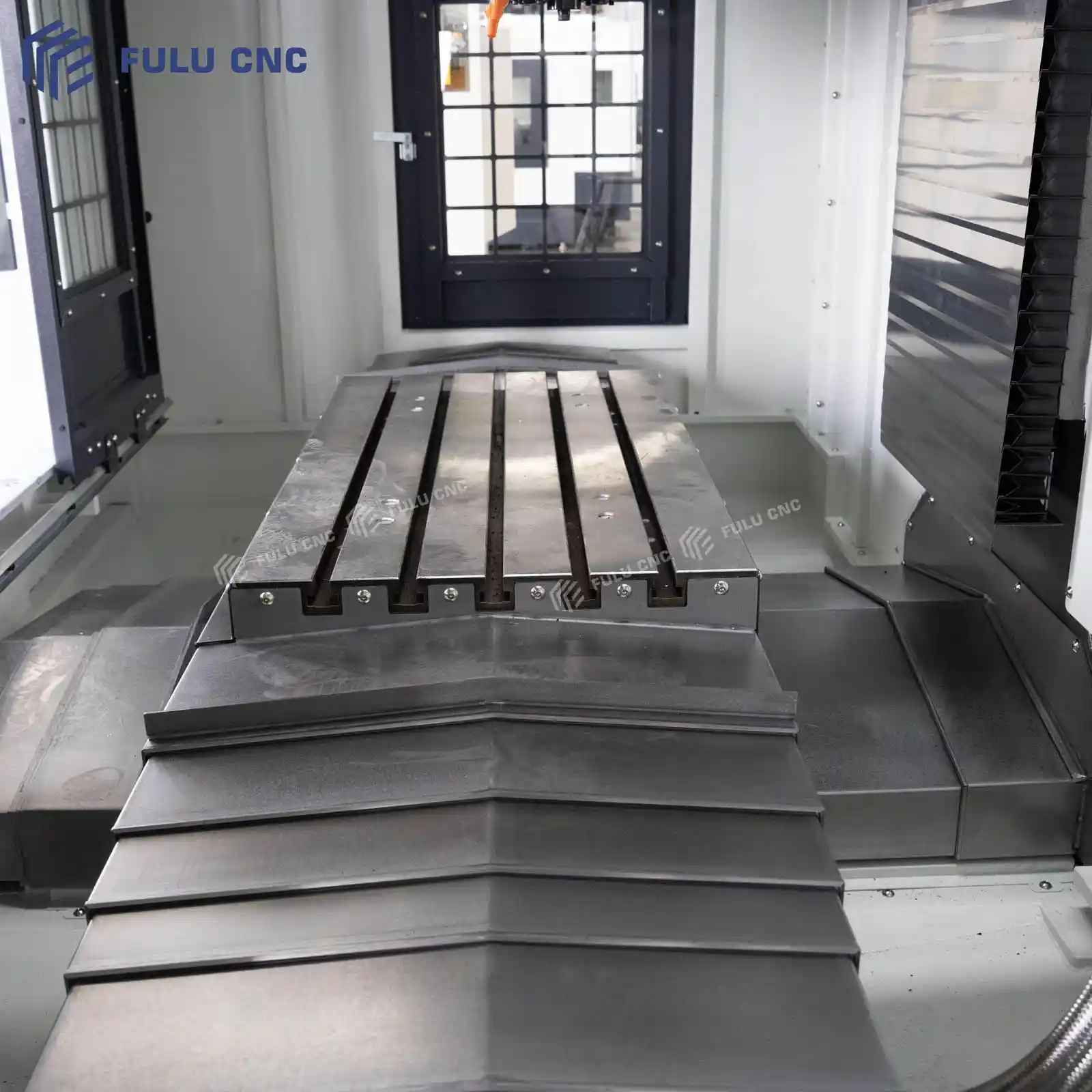

Ukuran meja kerja	mm	1000x550
Jarak sumbu X/Y/Z	mm	800/550/550
Jarak dari permukaan spindle ke meja kerja	mm	120-670
Jarak dari pusat spindle ke kolom	mm	590
Beban maksimum meja kerja	Kg	600
Slot T meja kerja	mm	5-18x90
Pemberian cepat sumbu X/Y/Z	m/min	36/36/32
Spesifikasi lebar rel sumbu X/Y/Z	mm	Rel linier rol RGH35/45/45
Spesifikasi sekrup sumbu X/Y/Z	mm	φ4016
Akurasi posisi	mm	±0.008
Akurasi posisi ulang	mm	±0.006 /300
Unit posisi minimum	mm	±0.001
Akurasi sumbu keempat	mm	≤0.01
Kecepatan maksimum spindle	rpm	8000 (semprotan cincin spindle)
Kerucut ujung spindle	mm	BT40-150
Pustaka alat robot lengan disk	pcs	24T
Sistem pengontrol	/	GSK25i
Daya motor sumbu X/Y/Z	Nm	15/15/22
Daya motor spindle	Kw	11
Berat mesin sekitar	Kg	5000
Dimensi luar	mm	2600x2400x2650

NO	Konten Konfigurasi	NO	Konten Konfigurasi
1	Sistem Pendinginan Pemotongan	13	Perangkat Pembersihan Dalam Mesin: Pistol Udara Pembersih
2	Sistem Pelumasan Otomatis	14	Generator Puls Manual: Roda Tangan
3	Perangkat Tiup Pemotongan	15	Antarmuka Transmisi Jaringan Eksternal
4	Perlindungan Sistem Overload Spindle dan Servo	16	Pelindung Teleskopik Tiga Sumbu (Pelindung Penuh dari Plat Logam)
5	Lampu Peringatan Tiga Warna	17	Pelindung Eksternal dengan Cat Baking Berkualitas Tinggi
6	Baut dan Baji Penyesuaian Horizontal	18	Pengerjaan Ulir Kaku
7	Penukar Panas Kotak Listrik	19	Sertifikat Pemeriksaan Akurasi
8	Perangkat Pra-Tarik Baut Tiga Sumbu	20	Buku Petunjuk Listrik
9	Penyimpanan Program	21	Buku Panduan Penggunaan
10	Penyemprotan Lingkaran Spindle	22	Buku Panduan Operasi Program
11	Antarmuka Empat Sumbu yang Disediakan untuk Pemasangan Tambahan	23	Pembuangan Chip Depan
12	Lampu Kerja Internal

10000/12000rpm kecepatan spindle

30kg/50kg/70kg keluaran pusat air

Alat pengukuran Renishaw

170/200/250/300mm sumbu keempat

125/170/210/250mm sumbu kelima

Pengumpul chip jenis rantai

Ketahui Detailnya

Detail produk pusat pemrosesan

Pemrosesan efisien tinggi, mengurangi biaya produksi

Spindle berkecepatan tinggi dan sistem penggantian alat otomatis, secara signifikan memperpendek siklus pemrosesan
Struktur bodi yang kaku, menjamin pemrosesan yang stabil dalam jangka panjang
Mengoptimalkan proses pemrosesan, meningkatkan efisiensi pemrosesan lebih dari 2 kali lipat
Mengurangi operasi manual dan waktu henti peralatan, menurunkan biaya produksi keseluruhan lebih dari 30%

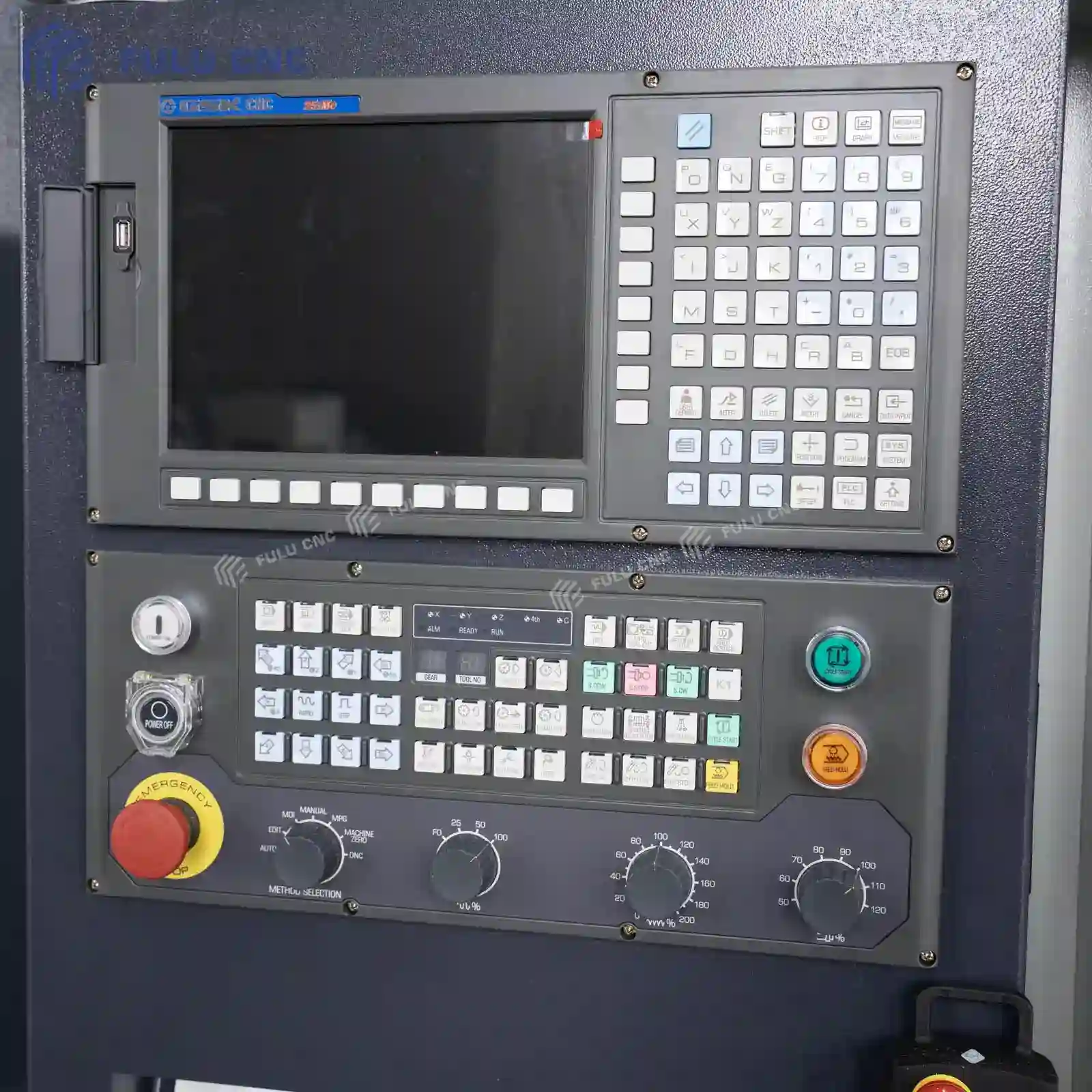

Sistem kontrol GSK

Sistem GSK ini adalah konfigurasi utama untuk pusat pemrosesan ekonomis domestik, memiliki kinerja yang stabil dan fungsi yang lengkap, mendukung pemrograman kode G, kompensasi alat, program makro, dan fungsi umum lainnya dari pusat pemrosesan.

Hubungi kami

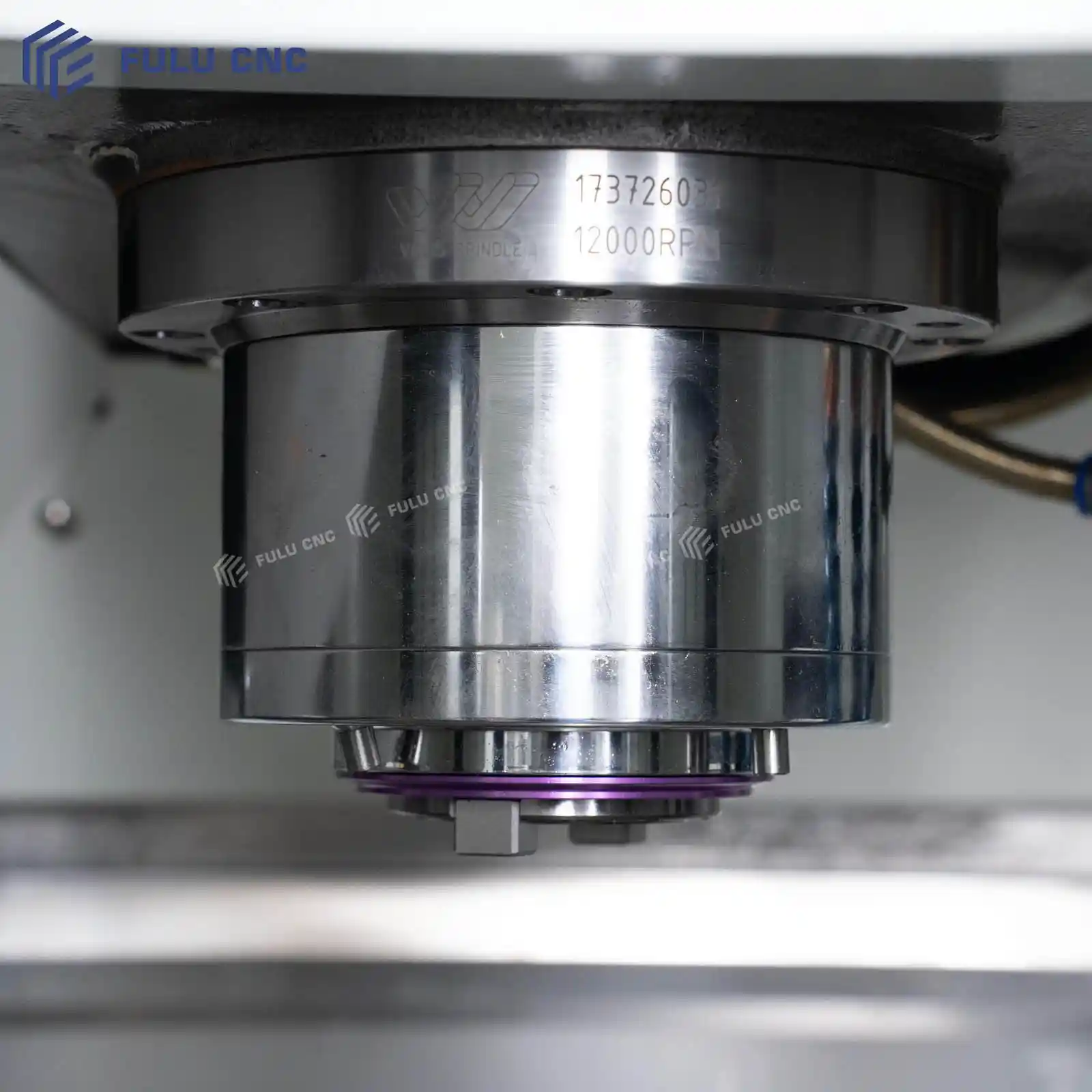

Spindle

Kecepatan maksimum spindle ini dapat mencapai12000 putaran / menitmerupakan konfigurasi spindle menengah hingga tinggi, mengakomodasi kebutuhan pemotongan kaku untuk komponen baja serta pemrosesan presisi tinggi untuk komponen aluminium dan cetakan.

Hubungi kami

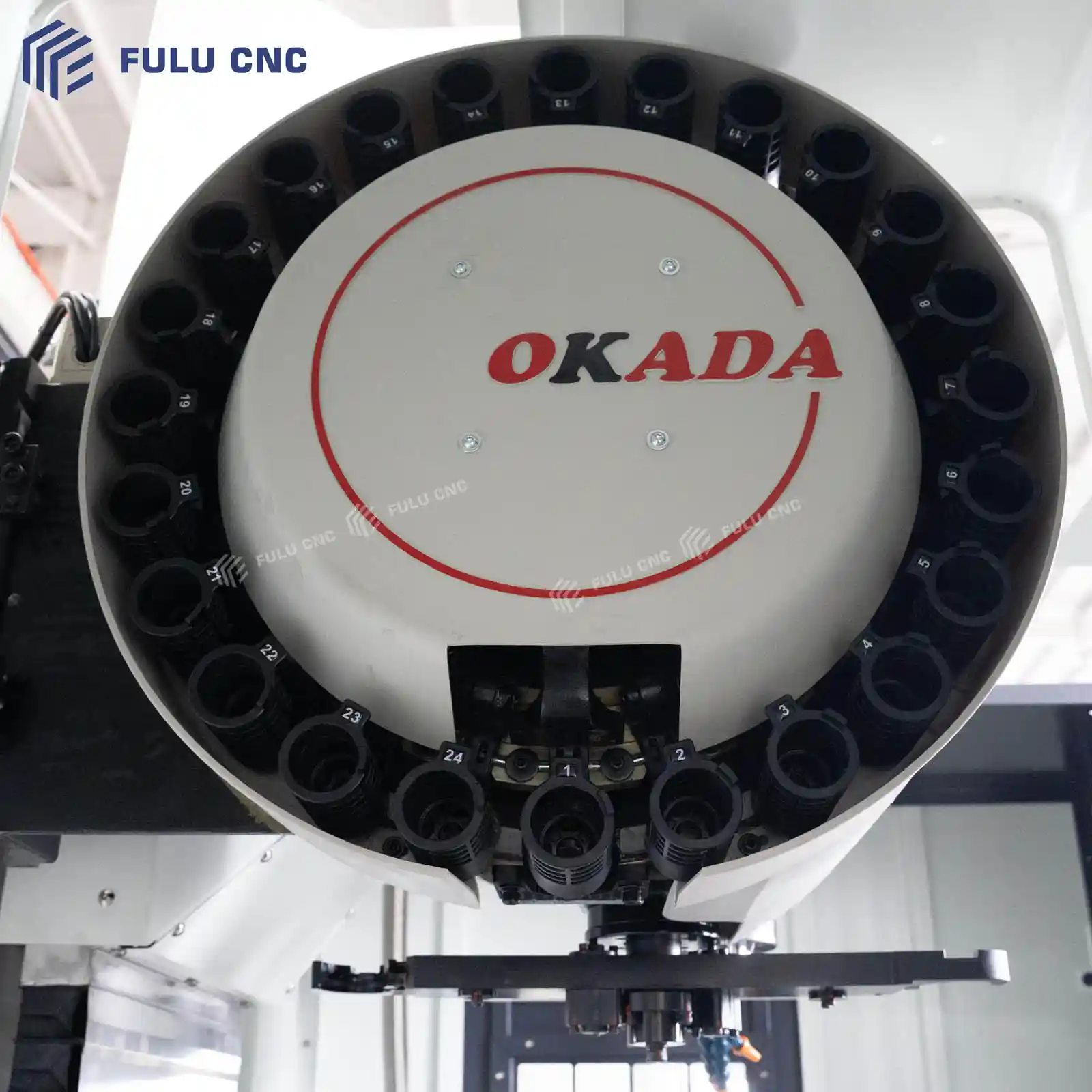

Pustaka alat tipe cakram

Dapat secara otomatis beralih alat antara berbagai proses pemrosesan tanpa intervensi manual, mewujudkanPemrosesan multi-proses dalam satu kali pengikatan。

Hubungi kami

Pendinginan spindle / Jalur cairan pemotongan

Fungsi cairan pemotongan adalah untuk mendinginkan alat dan benda kerja, melumasi area pemotongan, dan menghilangkan chip, mencegah keausan berlebih pada alat dan deformasi panas pada benda kerja.
Desain 'pendinginan multi-jalur' ini adalah konfigurasi standar untuk pusat pemrosesan vertikal, dapat disesuaikan dengan kebutuhan berbagai alat dan proses pemrosesan.

Hubungi kami

Kandang kontrol listrik

Pengkabelan dan pendinginan dalam kandang listrik secara langsung mempengaruhi stabilitas dan umur mesin.
Gambar di atas menggunakan tata letak berlapis dan modul, memisahkan arus kuat dan lemah, mengurangi gangguan elektromagnetik, merupakan konfigurasi tipikal untuk pusat pemrosesan kelas atas domestik.

Hubungi kami

Sistem penggantian alat otomatis

Lengan panjang hitam yang membentang dari kiri atas ke sisi kanan

Akan berputar sekitar 180° saat mengganti alat

Secara efektif mengurangi keausan, meningkatkan akurasi pemrosesan dan umur pakai peralatan.

Hubungi kami

Select Configuration

Sumbu keempat

Sumbu Kelima

vertical machining center chain chip conveyor

Pengumpul Serpihan Rantai

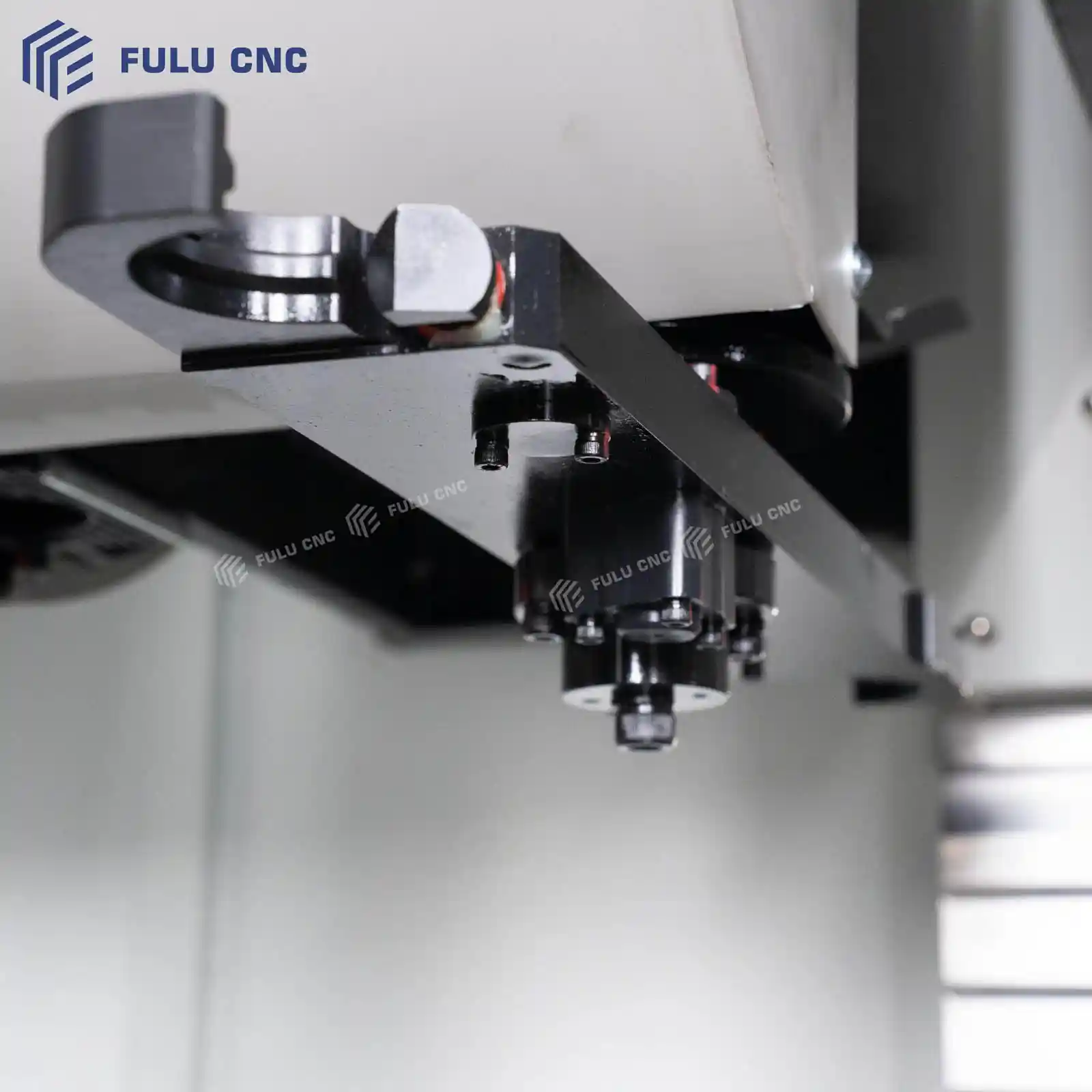

vertical machining center renishaw tool setter

Renishaw pengukur lengan

Opsional Sistem CNC Sistem Kontrol

GSK
Fanuc
Kekaisaran Kane
Mitsubishi
Siemens
Era Baru
Lorem ipsum facilisi
Lorem ipsum hdiwp

------

Aplikasi Pusat Pemesinan CNC

Tipe Kotak

Kasus Gearbox / Cangkang Gearbox: Sistem Multi-lubang, Ruang Dalam, Permukaan Pemasangan Badan Pompa / Badan Katup: Ruang Tidak Teratur, Lubang Jalur Aliran, Permukaan Flange

Tipe Pelat / Tipe Disk / Tipe Flange

Pelat Besar Pemasangan / Panel: Lubang Array, Lubang Countersink, Alur Datar Pelat Flange / Penutup Akhir: Disk Bulat, Lubang Baut Terdistribusi Merata, Henti

Tipe Braket Tidak Teratur / Tipe Dukungan

Braket Mekanik / Kursi Koneksi: Tipe L/T, Multi-tahap, Lubang Samping Kursi Bantalan / Dukungan Vertikal: Lubang Bantalan Setengah-bulat / Bulat Penuh, Permukaan Dasar Pemasangan

vertical machining center complex surface parts

Tipe Cetakan (Gaya Utama Pusat Pemesinan Vertikal)

Ruang Model Plastik / Inti: Ruang Dalam, Punggung, Permukaan Melengkung Rangka Cetakan / Pelat Ejector: Lubang Pos Panduan Array, Lubang Ejector

Tipe Permukaan Melengkung Kompleks (Tiga-sumbu / Lima-sumbu)

Impeller / Bilah: Permukaan Terpelintir Ruang, Jalur Aliran Turbine / Roda Kipas: Multi-bilah, Permukaan Melengkung Annular

vertical machining center precision parts

Bagian Kecil Presisi / Tipe Cangkang Aluminium

Cangkang Paduan Aluminium / Kotak Kontrol: Ruang Dinding Tipis, Lubang Antarmuka, Slot Blok Minyak Hidrolik Multi-arah: Lubang Dalam Silang, Posisi Penyegelan Datar
