Solusi pusat pemesinan vertikal berkinerja tinggi

Spindle BT40/BT50 | Pemesinan kecepatan tinggi tiga sumbu | 24 pergantian alat otomatis | Mendukung sumbu keempat/sumbu kelima

• Struktur kaku tinggi, memastikan pemrosesan stabil dalam jangka panjang
• Efisiensi pemesinan lebih dari 2× lebih tinggi, mengurangi biaya produksi hingga 30%
• Akurasi posisi tinggi, memenuhi kebutuhan pemrosesan bagian kompleks

Dapatkan penawaran sekarang
vmc1580 syntec vertical machining center
  • vmc1580 syntec vertical machining center
  • vmc1580 syntec control system
  • vmc1580 bt50 high speed spindle
  • vmc1580 flexible coolant nozzle
  • vmc1580 24 tool disc type atc
  • vmc1580 electrical control cabinet

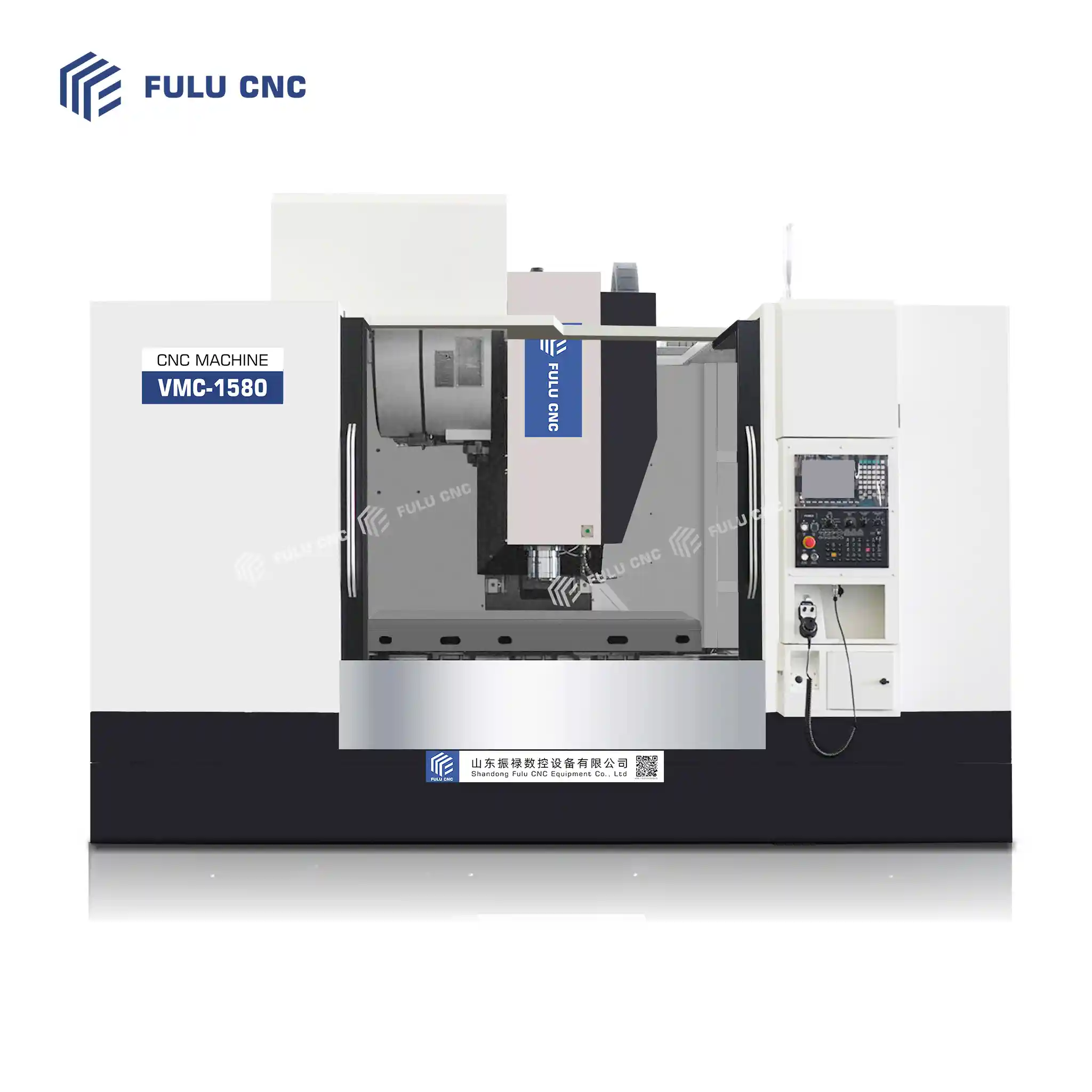

VMC1580 Pusat Pemesinan Vertikal CNC

Proyek Unit Parameter
Ukuran meja kerja mm 1700x800
Perjalanan sumbu X/Y/Z mm 1500/800/700
Jarak ujung spindle ke meja kerja mm 160-860
Jarak pusat spindle ke kolom mm 855
Beban maksimum meja kerja Kg 1500
T-slot meja kerja mm 5-22*135
Kecepatan pakan cepat sumbu X/Y/Z m/min 26/26/20
Detail Konten Permintaan

Proyek Unit Parameter
Ukuran meja kerja mm 1700x800
Perjalanan sumbu X/Y/Z mm 1500/800/700
Jarak dari permukaan ujung spindel ke meja kerja mm 160-860
Jarak dari pusat spindel ke kolom mm 855
Beban maksimum meja kerja Kg 1500
Slot T meja kerja mm 5-22*135
Pengumpanan cepat sumbu X/Y/Z m/min 26/26/20
Spesifikasi rel panduan X/Y/Z mm X: RGH55 6 blok geser Y: RGH55 4 rel panduan Z: rel keras dilapisi plastik
Akurasi posisi mm ±0.008
Akurasi pengulangan posisi mm ±0.006
Unit posisi minimum mm ±0.001
Kecepatan maksimum spindel rpm 6000 (pendinginan minyak spindel)
Kemiringan ujung spindel mm BT50
Pustaka alat mekanis lengan putar pcs 24T
Sistem pengendali / Sistem GSK25i
Daya motor tiga sumbu Nm 28/35/35
Daya motor spindel Kw 18.5KW
Berat mesin sekitar T 12
No Nama Produk Asal Pabrikan
1 Struktur Utama Besi Cor (Badan Mesin) Yunnan Tai Biao
2 Pengendali CNC Tiongkok GSK25i
3 Motor Penggerak Spindle Tiongkok GSK25i
4 Motor Penggerak Tiga Sumbu Tiongkok GSK25i
5 Spindle Terintegrasi Taiwan Okada
6 Silinder Pemotong Spindle Taiwan Zhongri Xinaika
7 Bantalan X, Y, Z Jerman/Jepang NACHI
8 Rel X, Y, Z dengan Rol Taiwan HIWIN
9 Screw X, Y, Z Taiwan HIWIN
10 Baut Prabeban Tiga Sumbu Taiwan Yingxi
11 Kopling Tiga Sumbu Taiwan S+P
12 Sistem Pelumasan Otomatis Terpusat Taiwan Baoyu
13 Perangkat Penyaring Sumber Udara Taiwan AirTAc
14 Perangkat Pendingin (Pompa) Tiongkok Zhehong
15 Panel Kontrol Tiongkok GSK
16 Pelat Logam Eksterior Tiongkok Dalam Negeri
17 Handwheel Elektronik Tiongkok GSK
18 Peralatan Listrik, Pelindung Beban Berlebih Prancis Schneider
19 Kantong Alat Robot Taiwan Beiju/Okada
20 Pemasangan Mesin Pembuangan Serpihan Berantai   Dalam Negeri
21 Mesin Pendingin Minyak Spindle Jiangsu Wenheng/Diot
Kecepatan spindle 10000/12000rpm
30kg/50kg/70kg keluaran pusat air
Alat pengukuran Renishaw
Sumbu keempat 170/200/250/300mm
Sumbu kelima 125/170/210/250mm
Pengumpul chip tipe rantai
  • cnc machine discount promotion 11
  • cnc machine get quote inquiry 11
Pelajari lebih lanjut

Detail produk pusat pemrosesan

Pemrosesan efisien tinggi, mengurangi biaya produksi

  • Spindle berkecepatan tinggi dan sistem penggantian alat otomatis, secara signifikan memperpendek siklus pemrosesan
  • Struktur bodi yang sangat kaku, menjamin pemrosesan yang stabil dalam jangka panjang
  • Mengoptimalkan proses pemrosesan, meningkatkan efisiensi pemrosesan lebih dari 2 kali lipat
  • Mengurangi operasi manual dan waktu henti peralatan, menurunkan biaya produksi keseluruhan lebih dari 30%

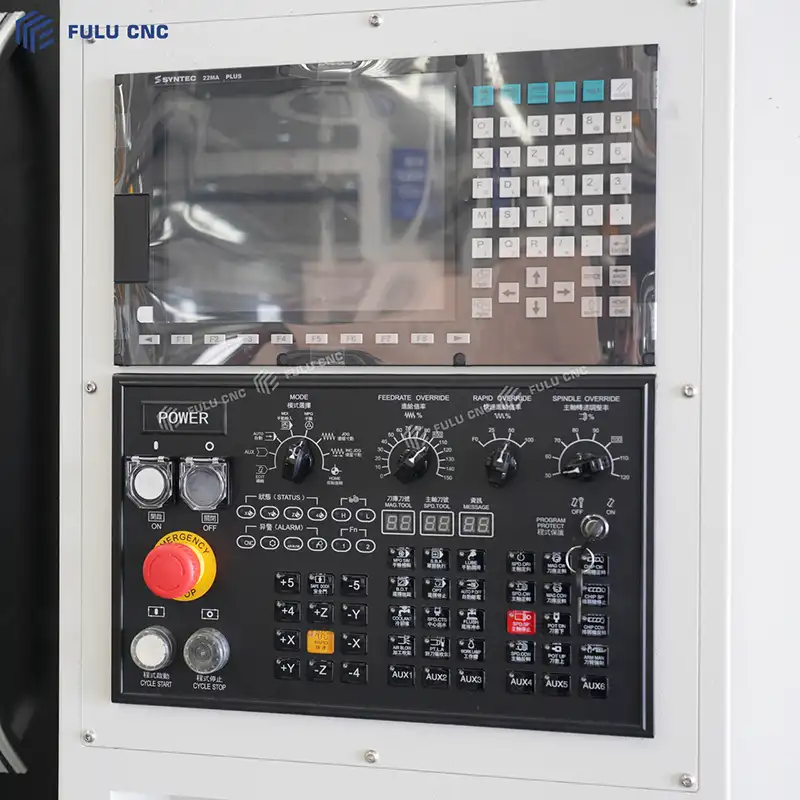

vmc1580 syntec control system
Sistem Mitsubishi M80
  • Sistem M80 tingkat atas bertanggung jawabPengeditan program, perhitungan koordinat, tampilan data, pengaturan parameter；
  • Panel fisik tingkat bawah bertanggung jawabKontrol aksi fisik mesin（Saklar daya, pemindahan sumbu manual, pengaturan kecepatan, mulai dan berhenti pemrosesan, penghentian darurat aman）；
  • Cocok untuk pemrosesan frais cetakan dan komponen, sistem Mitsubishi M80 memiliki karakteristik perhitungan cepat, operasi layar sentuh, mendukung transfer program melalui USB, dan diagnosis alarm yang intuitif, merupakan salah satu sistem CNC utama untuk pusat pemrosesan di dalam negeri.
Hubungi kami

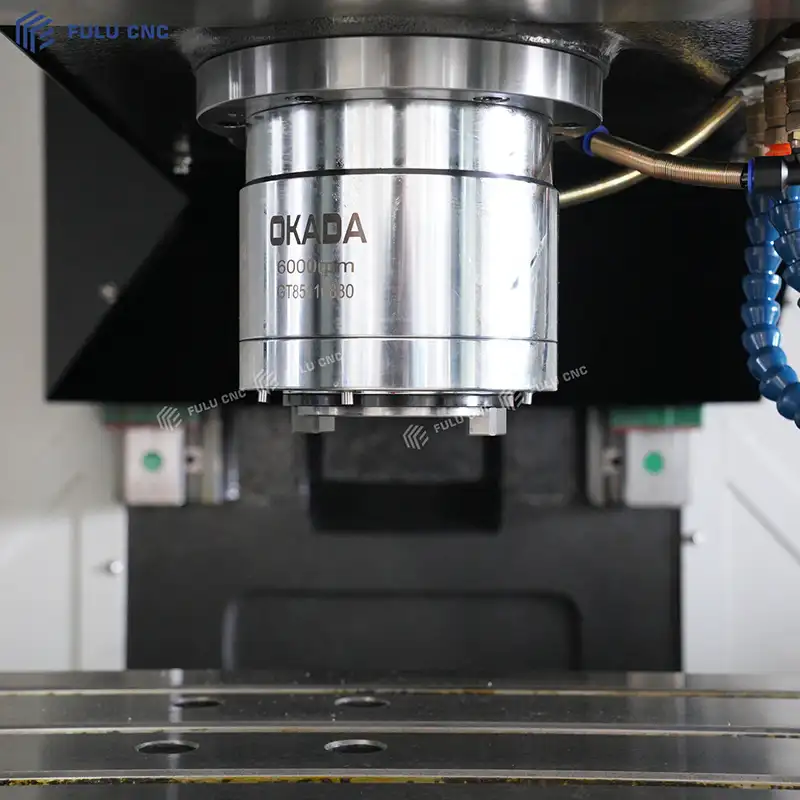

vmc1580 bt50 high speed spindle

Spindle

Kecepatan maksimum spindle ini dapat mencapai12000 putaran / menitmerupakan konfigurasi spindle menengah hingga tinggi, mengakomodasi kebutuhan pemotongan kaku untuk komponen baja dan pemrosesan presisi tinggi untuk komponen aluminium dan cetakan.

Hubungi kami

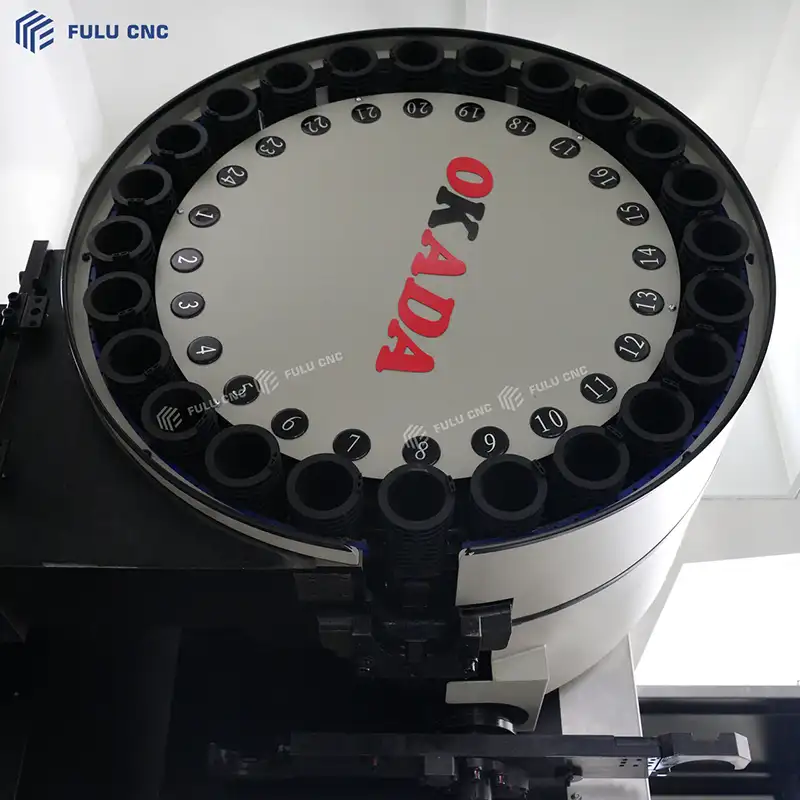

vmc1580 24 tool disc type atc

Pustaka alat tipe cakram

Dapat beralih alat secara otomatis antar proses pemrosesan tanpa intervensi manual, mewujudkanPemrosesan multi-proses dengan satu pengaturan。

Hubungi kami

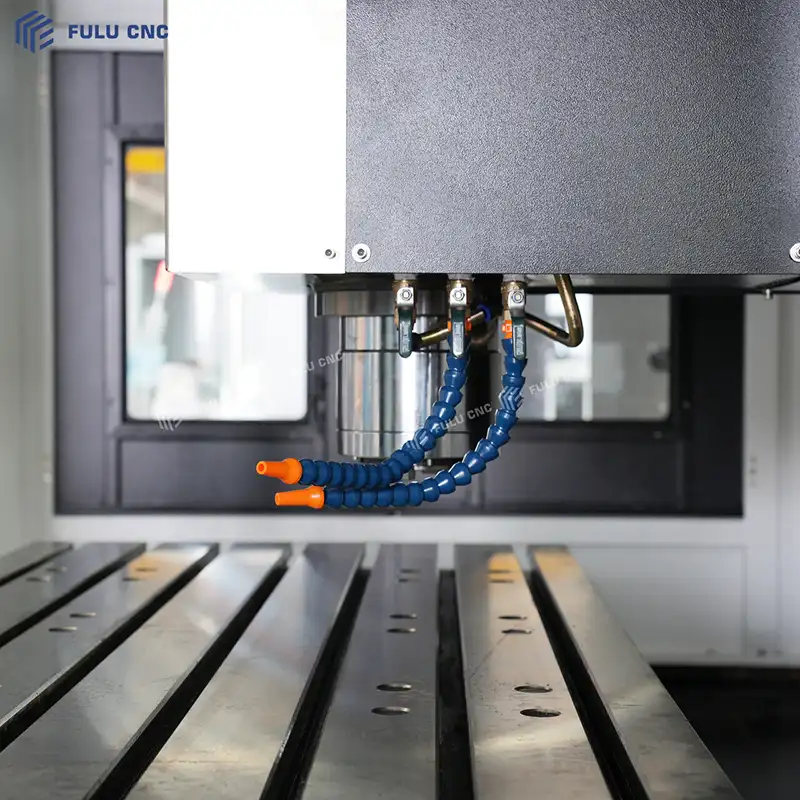

vmc1580 flexible coolant nozzle

Pendinginan spindle / saluran cairan pemotongan

  • Fungsi cairan pemotongan adalah untuk mendinginkan alat dan komponen, melumasi area pemotongan, menghilangkan chip, dan mencegah keausan akibat panas pada alat dan deformasi panas pada komponen.
  • Desain "pendinginan multi-jalur" ini adalah konfigurasi standar untuk pusat pemrosesan vertikal, dapat memenuhi kebutuhan berbagai alat dan proses pemrosesan.
Hubungi kami

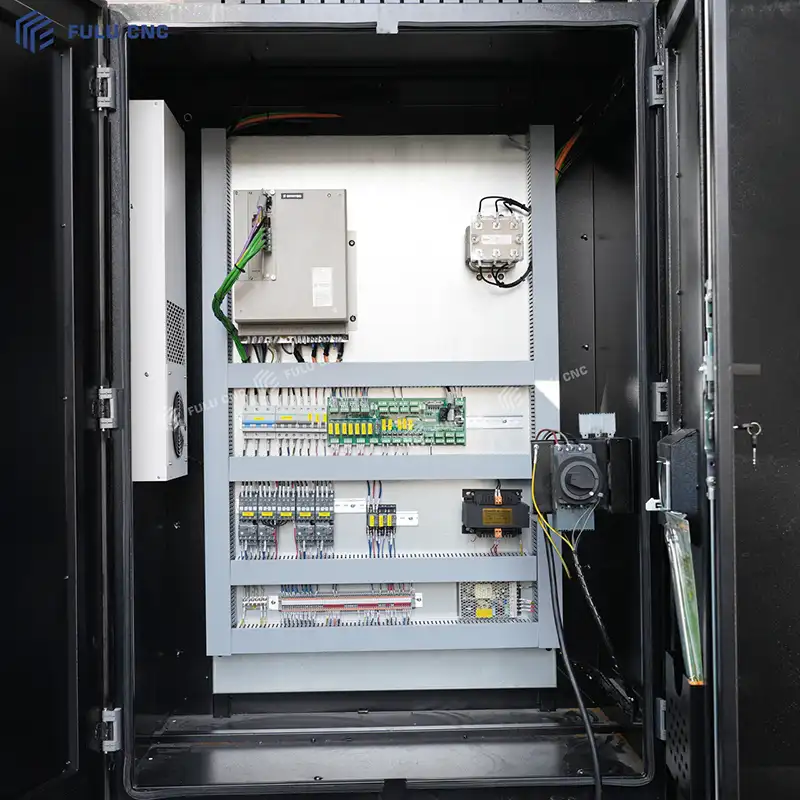

vmc1580 electrical control cabinet

Kandang kontrol listrik

  • Pengkabelan dan pendinginan di dalam kotak listrik secara langsung mempengaruhi stabilitas dan umur pakai mesin.
  • Gambar ini menggunakan tata letak bertingkat dan modular, memisahkan listrik kuat dan lemah, mengurangi gangguan elektromagnetik, merupakan konfigurasi khas untuk pusat pemrosesan kelas atas buatan dalam negeri.
Hubungi kami
cnc machining center pneumatic control system

Sistem pelumasan otomatis

Sistem ini bertanggung jawab untuk mengirimkan minyak pelumas secara teratur dan terukur ke komponen bergerak kunci seperti rel mesin, sekrup bola, dan bantalan, memastikan perangkat beroperasi stabil dalam jangka panjang.

Hubungi kami

Pilih Konfigurasi Mesin CNC

vertical machining center fourth axis
Sumbu keempat
vertical machining center fifth axis
Sumbu Kelima
vertical machining center chain chip conveyor
Pengumpul Serpihan Rantai
vertical machining center renishaw tool setter
Renishaw pengukur lengan

Opsional Sistem CNC Sistem Kontrol

  • cnc lathe gsk control system
    GSK
  • cnc lathe gsk control system
    Fanuc
  • cnc lathe knd control system
    Kekaisaran Kane
  • cnc lathe mitsubishi control system
    Mitsubishi
  • cnc lathe siemens control system
    Siemens
  • cnc lathe syntec control system
    Era Baru
  • Lorem ipsum facilisi
    Lorem ipsum facilisi
  • Lorem ipsum hdiwp
    Lorem ipsum hdiwp

------

Aplikasi Pusat Pemesinan CNC

vertical machining center box parts
Tipe Kotak
Kasus Gearbox / Cangkang Gearbox: Sistem Multi-lubang, Ruang Dalam, Permukaan Pemasangan Badan Pompa / Badan Katup: Ruang Tidak Teratur, Lubang Jalur Aliran, Permukaan Flange
vertical machining center flange parts
Tipe Pelat / Tipe Disk / Tipe Flange
Pelat Besar Pemasangan / Panel: Lubang Array, Lubang Countersink, Alur Datar Pelat Flange / Penutup Akhir: Disk Bulat, Lubang Baut Terdistribusi Merata, Henti
vertical machining center bracket parts
Tipe Braket Tidak Teratur / Tipe Dukungan
Braket Mekanik / Kursi Koneksi: Tipe L/T, Multi-tahap, Lubang Samping Kursi Bantalan / Dukungan Vertikal: Lubang Bantalan Setengah-bulat / Bulat Penuh, Permukaan Dasar Pemasangan
vertical machining center complex surface parts
Tipe Cetakan (Gaya Utama Pusat Pemesinan Vertikal)
Ruang Model Plastik / Inti: Ruang Dalam, Punggung, Permukaan Melengkung Rangka Cetakan / Pelat Ejector: Lubang Pos Panduan Array, Lubang Ejector
vertical machining center mold parts
Tipe Permukaan Melengkung Kompleks (Tiga-sumbu / Lima-sumbu)
Impeller / Bilah: Permukaan Terpelintir Ruang, Jalur Aliran Turbine / Roda Kipas: Multi-bilah, Permukaan Melengkung Annular
vertical machining center precision parts
Bagian Kecil Presisi / Tipe Cangkang Aluminium
Cangkang Paduan Aluminium / Kotak Kontrol: Ruang Dinding Tipis, Lubang Antarmuka, Slot Blok Minyak Hidrolik Multi-arah: Lubang Dalam Silang, Posisi Penyegelan Datar
