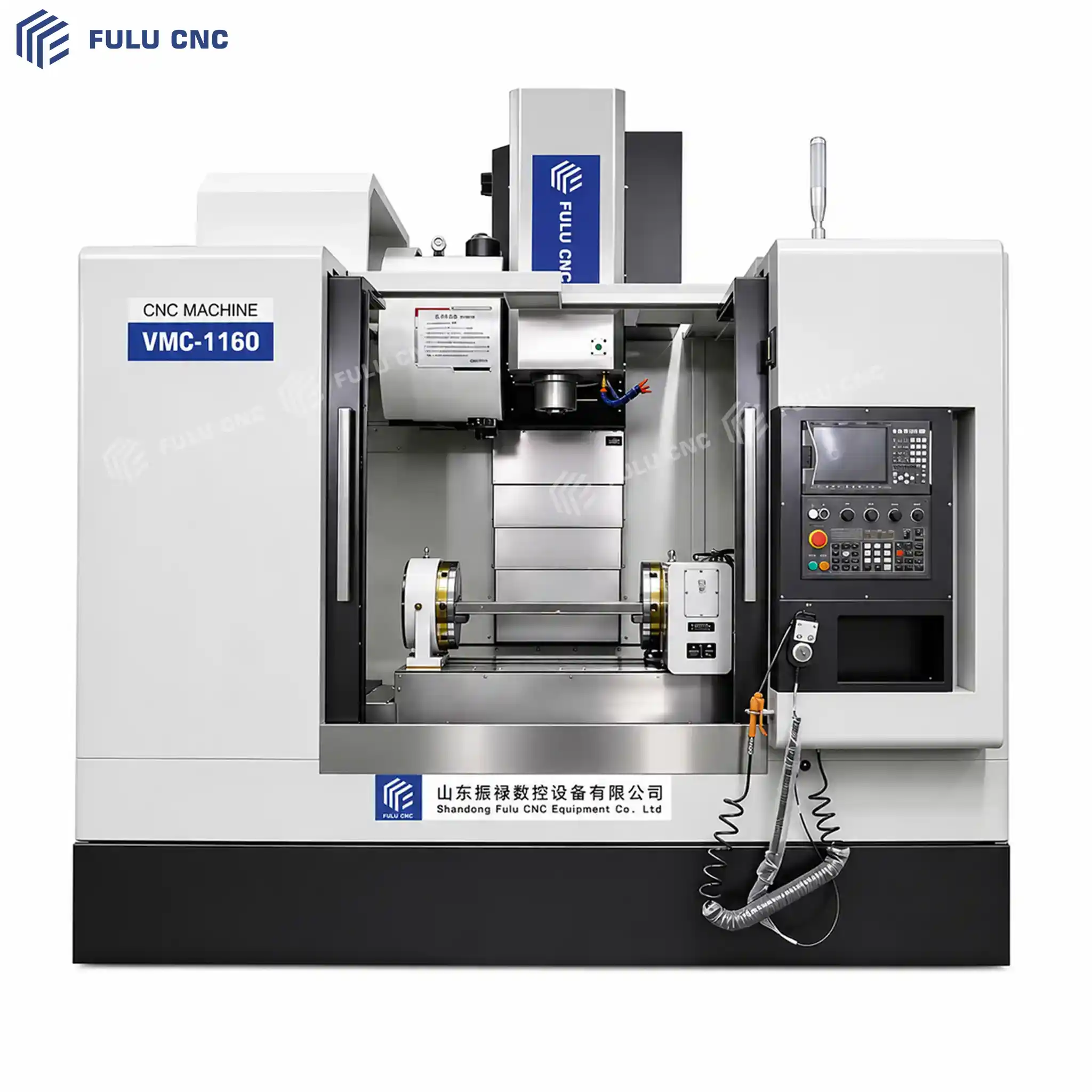

vmc1160 knd fourth axis vertical machining center

VMC1160 Kaidi Pusat Pemesinan Vertikal CNC

Model mesin: VMC1160	Unit	Spesifikasi
Ukuran meja kerja	mm	1200x600
Perjalanan sumbu X/Y/Z	mm	1100/600/600
Jarak ujung spindel ke meja kerja	mm	120-720
Jarak pusat spindel ke kolom	mm	672
Beban maksimum meja kerja	Kg	800
T-slot meja kerja	mm	5-18x100
Kecepatan pemakanan cepat sumbu X/Y/Z	m/min	32/32/26

Permintaan

Detail Konten Permintaan

Spesifikasi Teknis
Konfigurasi Standar
Pilih Konfigurasi

Model mesin: VMC1160	Unit	Spesifikasi
Ukuran meja kerja	mm	1200x600
Perjalanan sumbu X/Y/Z	mm	1100/600/600
Jarak dari permukaan spindle ke meja kerja	mm	120-720
Jarak dari pusat spindle ke kolom	mm	672
Beban maksimum meja kerja	Kg	800
Slot T meja kerja	mm	5-18x100
Pengumpanan cepat sumbu X/Y/Z	m/min	32/32/26
Spesifikasi lebar rel sumbu X/Y/Z	mm	RGH45/45/45
Spesifikasi sekrup sumbu X/Y/Z	mm	4012
Akurasi posisi	mm	±0.008
Akurasi posisi ulang	mm	±0.005/300
Unit posisi minimum	mm	±0.001
Kecepatan maksimum spindle	rpm	8000 (spray air sirkulasi)
Kerucut ujung spindle	mm	BT40-150
Pustaka alat mekanis lengan cakram	pcs	24T
Sistem kontrol	/	GSK 25i
Daya motor sumbu X/Y/Z	Nm	18/18/28
Daya motor spindle	Kw	15 November
Berat mesin sekitar	Kg	6000
Dimensi luar	mm	2800x2400x2800

No	Nama produk	Asal	Pabrikan
1	Besi cor struktur utama (badan mesin)	Yunnan	Tai Biao
2	Pengendali CNC	Taiwan	Guangshu 25i
3	Motor penggerak spindle	Taiwan	Guangshu 25i
4	Motor penggerak tiga sumbu	Taiwan	Guangshu 25i
5	Spindle tipe keseluruhan	Taiwan	Okada
6	Silinder pemotongan spindle	China-Jepang	China-Jepang Xinaika
7	Bantalan sumbu X, Y, Z (P4)	Taiwan/Jepang	TPI/NACHI
8	Rel linier sumbu X, Y, Z	Taiwan	Shangyin (HIWIN)
9	Baut bola sumbu X, Y, Z (kelas C3)	Taiwan	Shangyin (HIWIN)
10	Kopling tiga sumbu	Taiwan	S+P
11	Sistem pelumasan otomatis terpusat	Taiwan	Baoyu
12	Perangkat penyaring udara	Taiwan	AirTAc pelindung tirai udara
13	Perangkat pendingin	China	Weisen
14	Panel operasi dan roda tangan	Taiwan	Guangshu
15	Peralatan listrik, pelindung kelebihan beban	Prancis	Schneider
16	Kantong alat robot	Taiwan	Okada
17	Penukar panas kabinet listrik	Jiangsu	Ke Heng Ao

Kecepatan spindel 10000/12000rpm

30kg/50kg/70kg keluaran pusat air

Alat pengukuran Renishaw

Sumbu keempat 170/200/250/300mm

Sumbu kelima 125/170/210/250mm

Penghantar chip tipe rantai

Hubungi Kami

Detail Produk Pusat Pemrosesan

Pemrosesan efisien tinggi, mengurangi biaya produksi

Spindle berkecepatan tinggi dan sistem penggantian alat otomatis, secara signifikan memperpendek siklus pemrosesan
Struktur bodi yang sangat kaku, menjamin pemrosesan yang stabil dalam jangka panjang
Mengoptimalkan proses pemrosesan, meningkatkan efisiensi pemrosesan lebih dari 2 kali lipat
Mengurangi operasi manual dan waktu henti peralatan, mengurangi biaya produksi keseluruhan lebih dari 30%

Sistem kontrol Kaendi

Kaendi (KND) Panel Operasi Sistem CNC K1000TFiadalah salah satu sistem kontrol yang umum digunakan pada mesin bubut CNC ekonomi, banyak diterapkan pada mesin bubut CNC biasa, mesin bubut CNC dengan badan miring, dan mesin bubut CNC berat.

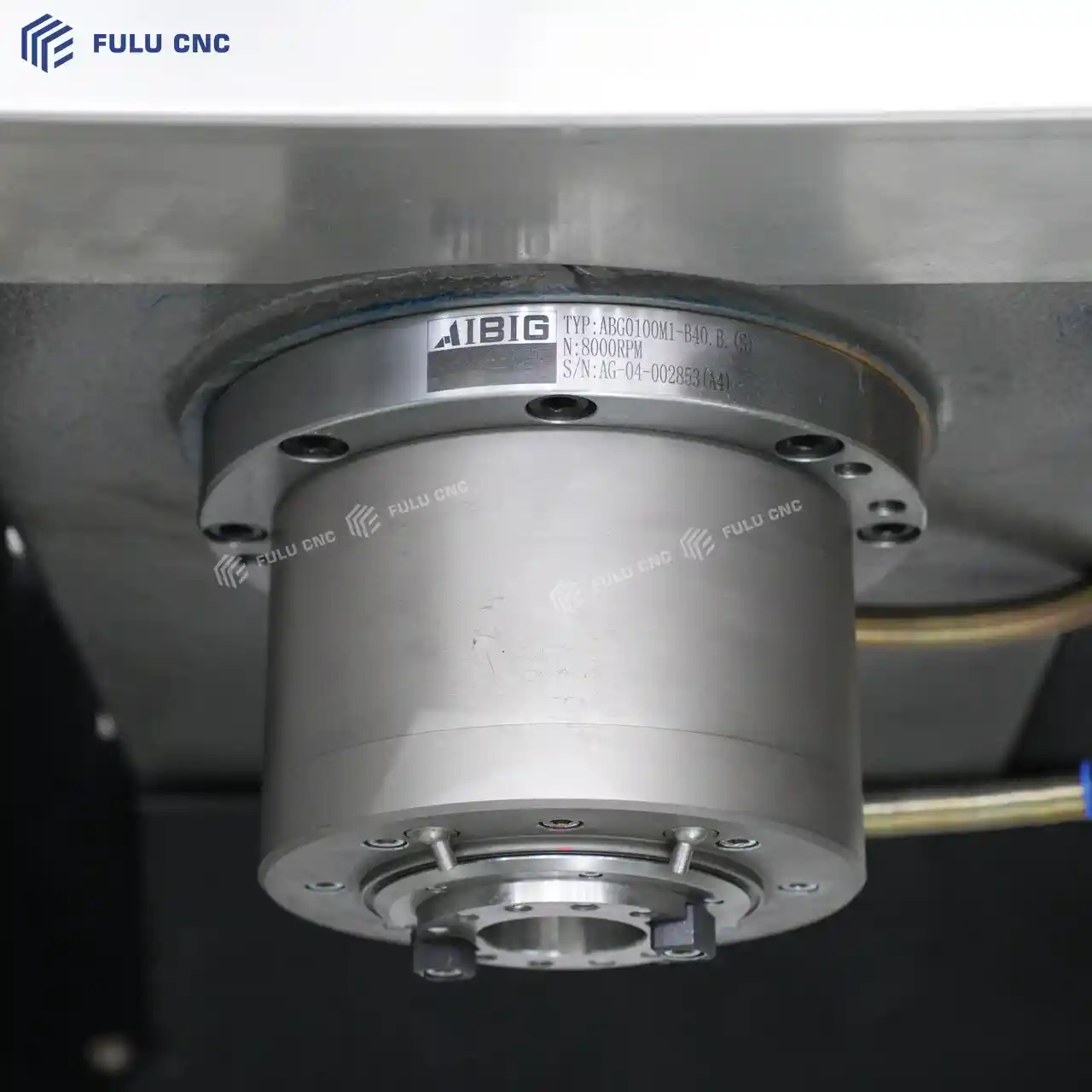

Spindle

Kecepatan maksimum spindle ini dapat mencapai12000 putaran / menit, termasuk dalam konfigurasi spindle menengah hingga tinggi, mengakomodasi kebutuhan pemotongan kaku untuk komponen baja dan pemrosesan presisi tinggi untuk komponen aluminium dan cetakan.

Hubungi Kami

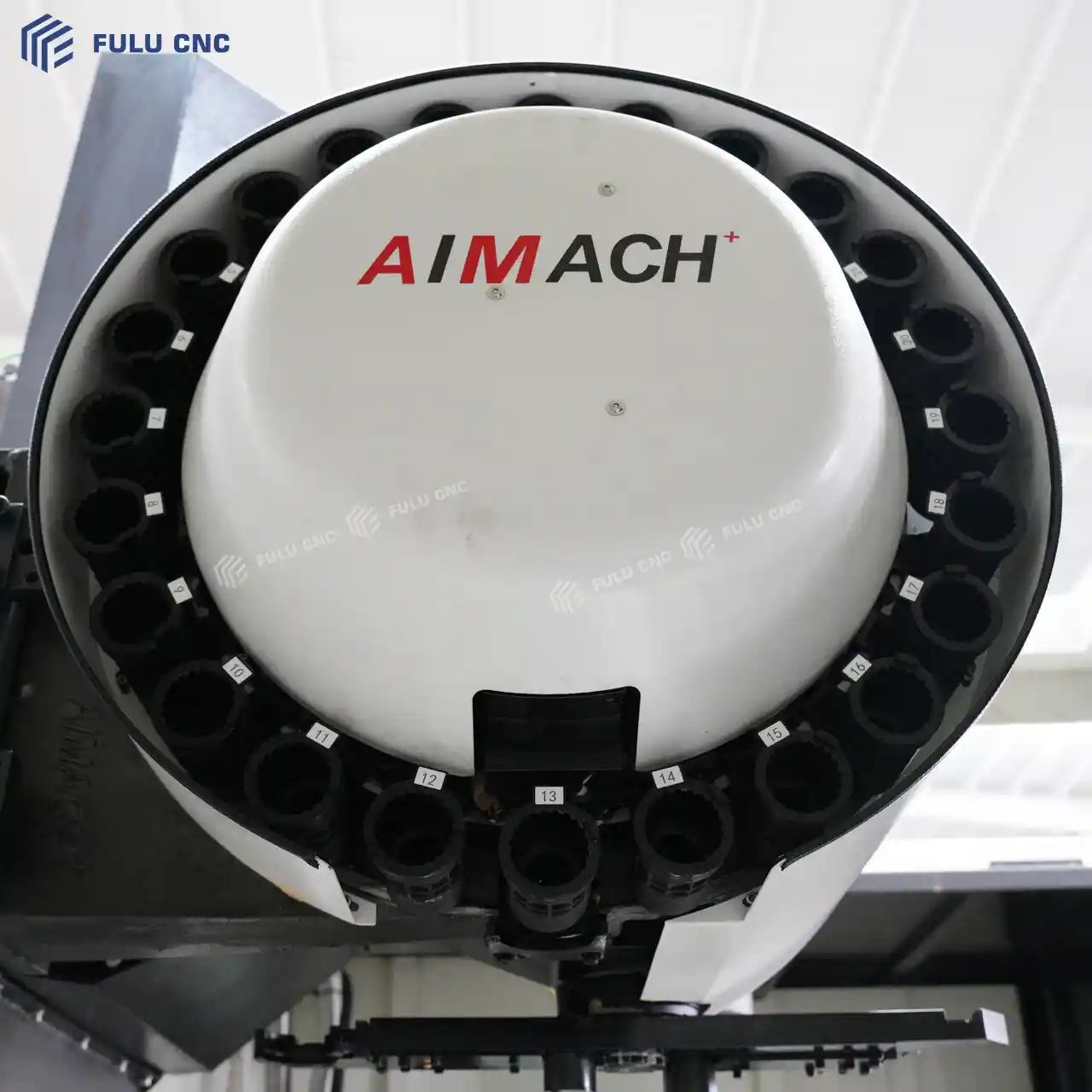

Penyimpanan Alat Tipe Disk

Dapat beralih alat secara otomatis antar proses pemrosesan yang berbeda tanpa intervensi manual, mewujudkanPemrosesan multi-proses dengan satu pengikatan。

Hubungi Kami

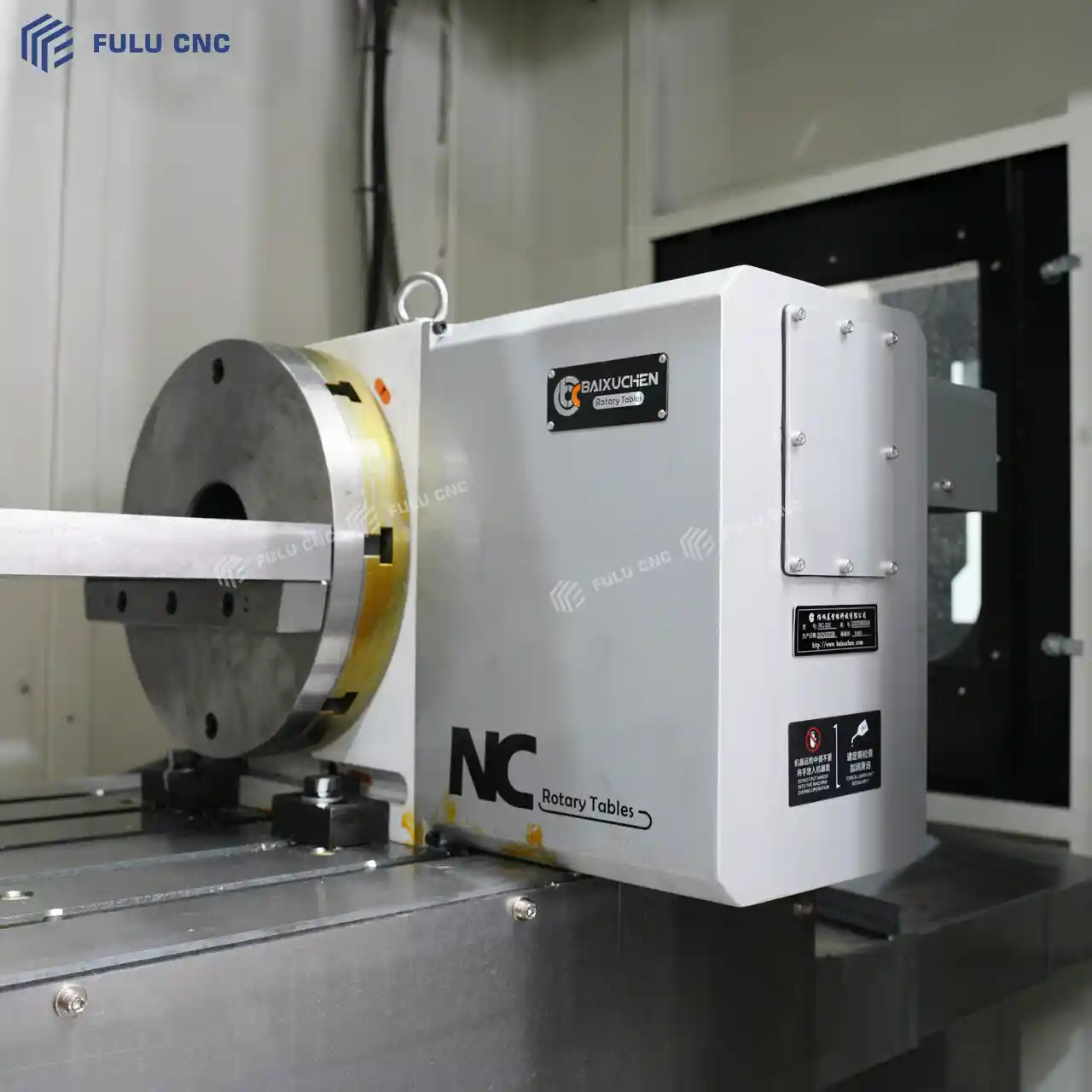

Meja Putar CNC Sumbu Keempat

Meja Putar CNC Sumbu Keempat (4th Axis Rotary Table), dipasang di atas meja kerja, digunakan untuk mewujudkan rotasi otomatis dan pemrosesan multi-sisi dari benda kerja, secara signifikan meningkatkan efisiensi dan presisi pemrosesan komponen kompleks.

Hubungi Kami

Kandang Kontrol Listrik

Pengkabelan dan pendinginan di dalam kandang listrik secara langsung mempengaruhi stabilitas dan umur mesin.
Gambar di atas menggunakan tata letak bertingkat dan modular, memisahkan arus kuat dan arus lemah, mengurangi gangguan elektromagnetik, merupakan konfigurasi khas pusat pemrosesan kelas atas domestik.

Hubungi Kami

cnc machining center pneumatic control system

Pompa Pelumasan Otomatis

Mesin dilengkapi dengan sistem pelumasan otomatis terpusat yang cerdas, dapat secara otomatis memberikan minyak ke rel panduan, sekrup bola, dan komponen penggerak kunci sesuai siklus yang ditetapkan, mewujudkan pelumasan yang berkelanjutan dan stabil,

secara efektif mengurangi keausan, meningkatkan presisi pemrosesan dan umur pakai peralatan.

Hubungi Kami

Pilih Konfigurasi Mesin CNC

Sumbu keempat

Sumbu Kelima

vertical machining center chain chip conveyor

Pengumpul Serpihan Rantai

vertical machining center renishaw tool setter

Renishaw pengukur lengan

Opsional Sistem CNC Sistem Kontrol

GSK
Fanuc
Kekaisaran Kane
Mitsubishi
Siemens
Era Baru
Lorem ipsum facilisi
Lorem ipsum hdiwp

------

Aplikasi Pusat Pemesinan CNC

Tipe Kotak

Kasus Gearbox / Cangkang Gearbox: Sistem Multi-lubang, Ruang Dalam, Permukaan Pemasangan Badan Pompa / Badan Katup: Ruang Tidak Teratur, Lubang Jalur Aliran, Permukaan Flange

Tipe Pelat / Tipe Disk / Tipe Flange

Pelat Besar Pemasangan / Panel: Lubang Array, Lubang Countersink, Alur Datar Pelat Flange / Penutup Akhir: Disk Bulat, Lubang Baut Terdistribusi Merata, Henti

Tipe Braket Tidak Teratur / Tipe Dukungan

Braket Mekanik / Kursi Koneksi: Tipe L/T, Multi-tahap, Lubang Samping Kursi Bantalan / Dukungan Vertikal: Lubang Bantalan Setengah-bulat / Bulat Penuh, Permukaan Dasar Pemasangan

vertical machining center complex surface parts

Tipe Cetakan (Gaya Utama Pusat Pemesinan Vertikal)

Ruang Model Plastik / Inti: Ruang Dalam, Punggung, Permukaan Melengkung Rangka Cetakan / Pelat Ejector: Lubang Pos Panduan Array, Lubang Ejector

Tipe Permukaan Melengkung Kompleks (Tiga-sumbu / Lima-sumbu)

Impeller / Bilah: Permukaan Terpelintir Ruang, Jalur Aliran Turbine / Roda Kipas: Multi-bilah, Permukaan Melengkung Annular

vertical machining center precision parts

Bagian Kecil Presisi / Tipe Cangkang Aluminium

Cangkang Paduan Aluminium / Kotak Kontrol: Ruang Dinding Tipis, Lubang Antarmuka, Slot Blok Minyak Hidrolik Multi-arah: Lubang Dalam Silang, Posisi Penyegelan Datar
