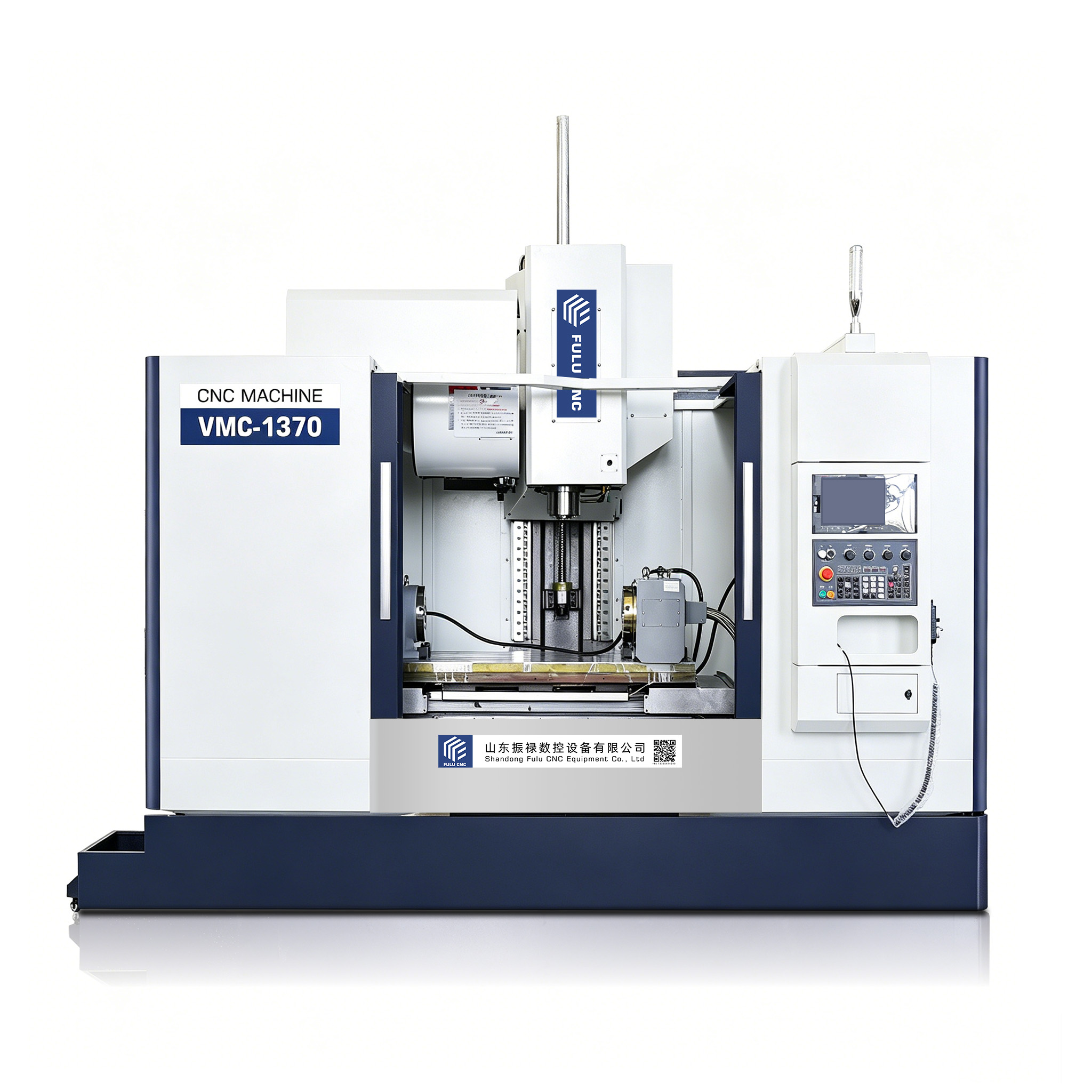

Détails du produit

1. Déplacements des axes X, Y, Z : 1300x700x700mm

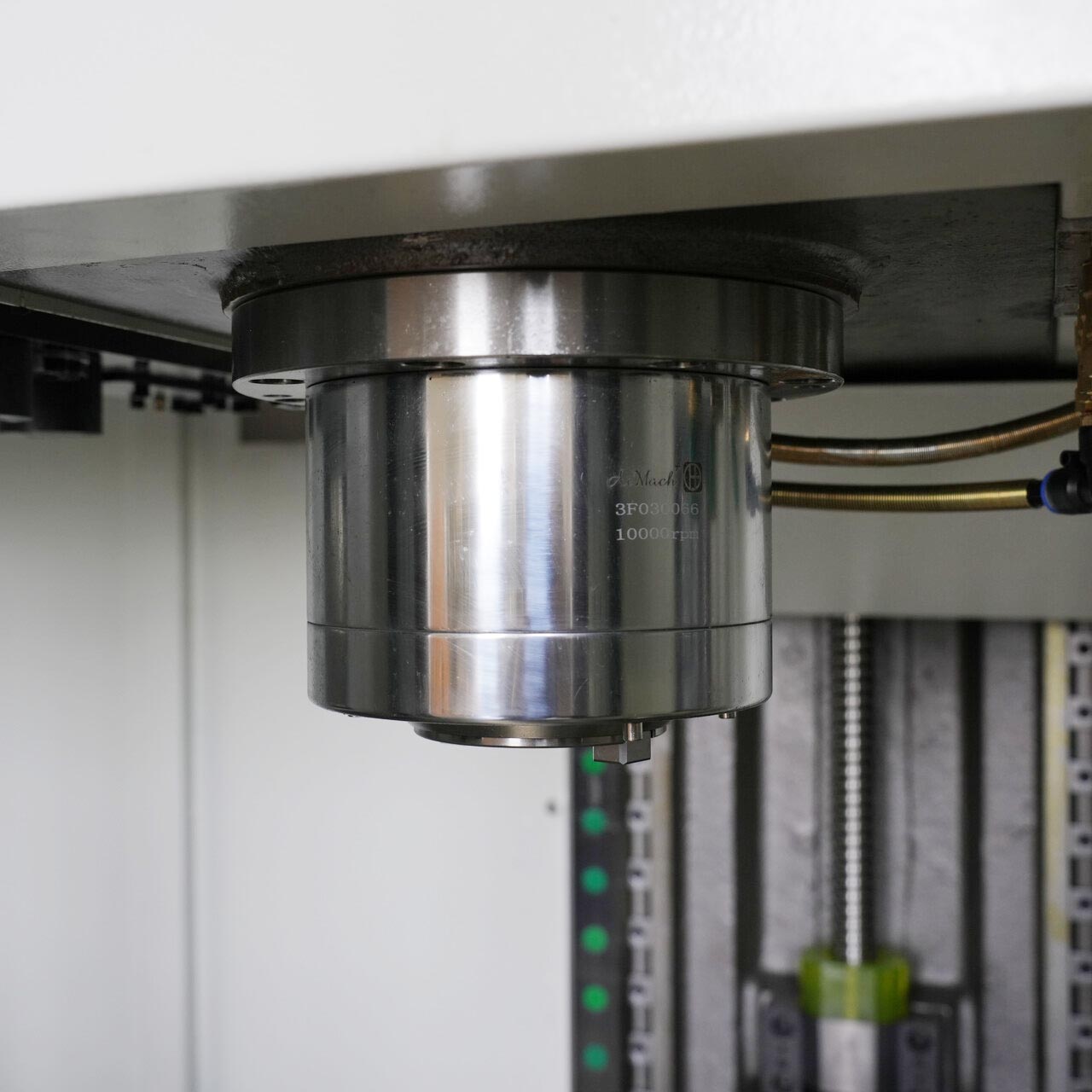

2. Le mode de rotation de la broche est entraîné par courroie synchronisée, vitesse maximale : 8000 tr/min (refroidissement par pulvérisation circulaire).

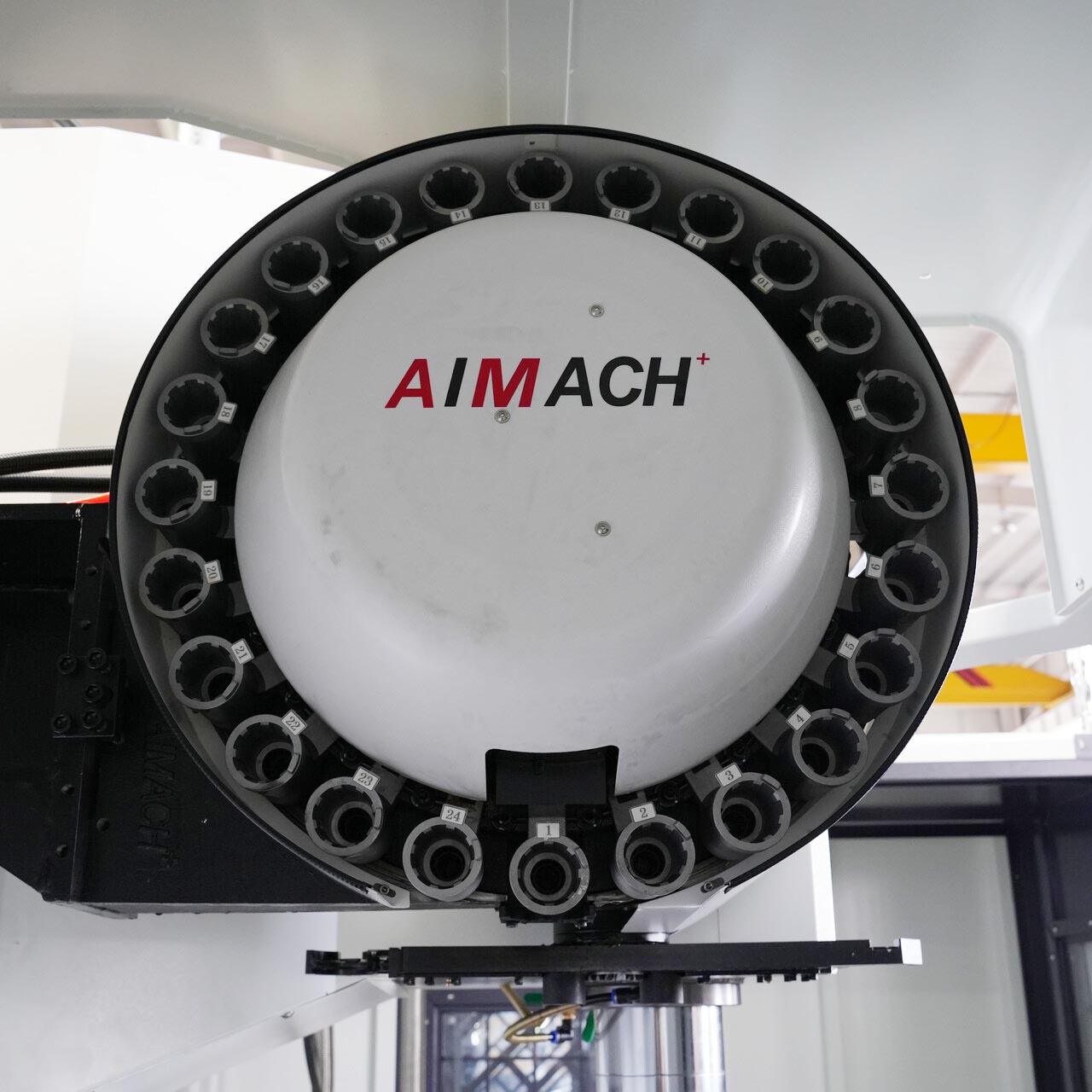

3. La configuration standard du magasin d'outils est un disque de 24 outils, répondant aux besoins des clients.

4. Le groupe de tête est de structure en boîte lourde, avec des nervures internes renforcées, offrant une grande rigidité.

5. Le mode de coupe de la broche utilise un mécanisme pneumatique, garantissant une répartition uniforme des forces sur la broche lors de la coupe, prolongeant ainsi la durée de vie des roulements.

6. Le boîtier électrique adopte un design à séparation interne, isolant la partie générant de la chaleur du contrôleur, utilisant un échangeur de chaleur à l'avant pour le refroidissement, évitant l'entrée de poussière extérieure dans le boîtier électrique ; un ventilateur à l'arrière est utilisé pour refroidir la plaque thermique.

7. Les trois axes utilisent des vis à billes trempées de haute précision, combinées à un écrou de vis de précision précontraint et un dispositif de pré-tension à l'extrémité, garantissant que le jeu et la déformation thermique de la machine restent à un niveau bas pendant une longue période.

8. Les axes X, Y, Z (les axes X et Z utilisent des rails de guidage lourds de 45, et l'axe Y utilise quatre rails de 45) sont conçus avec des blocs coulissants à bride allongée de 6, utilisant des rails de guidage linéaires à rouleaux, offrant une grande rigidité, un faible bruit, permettant des déplacements rapides et obtenant la meilleure précision de cycle.

9. Tous les produits finis ont été corrigés par positionnement laser et testés en cycle pour garantir la meilleure précision de positionnement et les caractéristiques de servo, et la machine a été soumise à des mesures de contrôle strictes avant expédition pour assurer la stabilité à long terme de toutes les précisions de la machine.

Production en série.
