Caractéristiques du produit
-
Structure de lit plat, haute rigidité pour les coupes lourdes Lit de machine horizontal monobloc, en fonte de haute qualité, très rigide, grande capacité de charge, adapté pour le tournage brut et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, difficile à déformer.
-
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des machines à inclinaison similaire, économique et pratique, retour sur investissement rapide.
-
Guides résistants à l'usure, précision stable Guides en rail dur rectangulaire / guidage par trempe à moyenne fréquence, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes précises, positionnement précis, haute répétabilité.
Présentation du produit

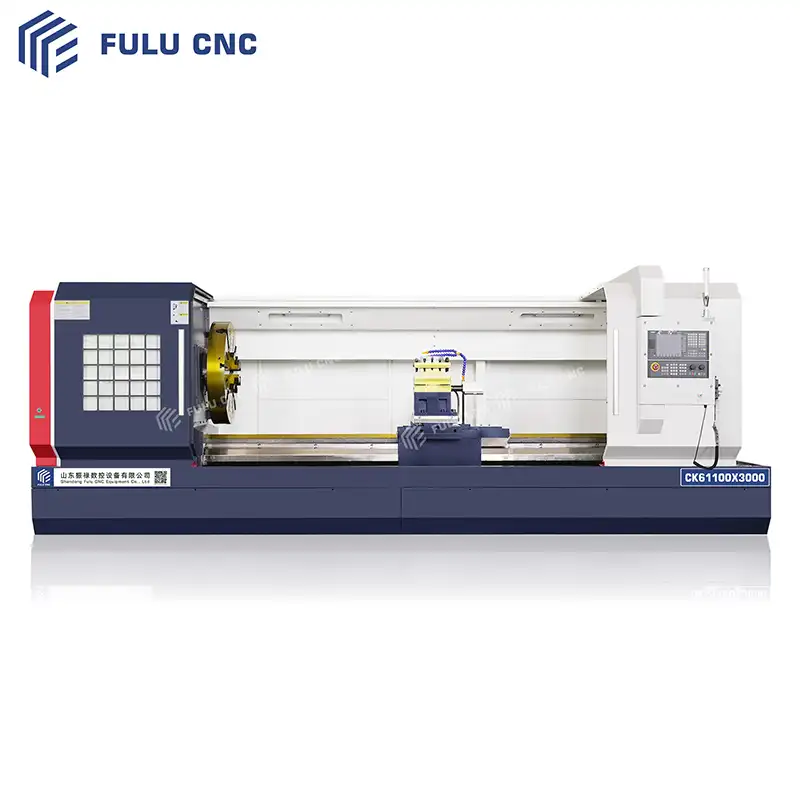

Le tour CNC à lit plat présente une structure de lit horizontal, avec un mouvement coordonné des deux axes (X/Z), utilisé pour le traitement automatique de pièces cylindriques et de disques, y compris le tournage extérieur, le perçage intérieur, le fraisage conique, l'arc, la face d'extrémité, les rainures, les filetages, etc. Sa rigidité globale est forte, sa structure est simple, et son rapport qualité-prix est élevé, ce qui en fait le modèle principal pour le traitement de petites et moyennes séries, de coupes lourdes et de pièces à long axe, largement utilisé dans les secteurs de l'automobile, des moteurs, des roulements, des machines agricoles et de la mécanique générale.
Paramètres techniques
Configuration standard
- Choisir la configuration
| Projet |
CK61100 |
| Diamètre maximum de rotation du lit |
Φ1000 mm |
| Diamètre maximum de rotation sur le chariot |
Φ630～680 mm |
| Longueur de traitement maximale |
1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm |
| Trou de passage de la broche |
Φ105 mm (certains modèles Φ130 mm) |
| Extrémité de la broche |
C11 ou A2-15 |
| Vitesse de rotation de la broche |
30～835 rpm (quatre vitesses mécaniques) |
| Spécifications du mandrin |
Mandrin à quatre mâchoires Φ630 (certains modèles avec mandrin à quatre mâchoires 800) |
| Porte-outil |
Porte-outil électrique à quatre stations |
| Dimensions de la tige d'outil |
32×32 mm ou 40×40 mm |
| Course de l'axe X |
480～520 mm |
| Course de l'axe Z |
1000～6000 mm (variations selon le modèle) |
| Vitesse de déplacement rapide X/Z |
4/6 m/min ou 6/8 m/min |
| Diamètre du manchon de la contre-pointe |
Φ100～160 mm |
| Course du manchon de la contre-pointe |
250～300 mm |
| Conicité de la contre-pointe |
MT6 |
| Puissance du moteur principal |
11～22 kW |
| Largeur du lit |
600～755 mm |
| Précision de positionnement |
≤0.02 mm |
| Précision de repositionnement |
≤0.01 mm |
| Poids de la machine |
5～9 tonnes |
| Système de contrôle numérique |
GSK980, KND, FANUC, Siemens disponibles |
| Système GSK980 |
| Porte-outil électrique à quatre positions |
| Mandrin à quatre mors manuel |
| Contre-pointe manuelle |
| Système de lubrification automatique |
| Système de refroidissement |
| Lampe d'éclairage de travail |
| Capot de protection semi-fermé |
| Nom du kit |
| Mandrin hydraulique de 6/8/10 pouces |
| Tourelle électrique de 6/8 stations |
| Queue de hydraulique |
| Système de contrôle GSK/Fanuc/Simens |
Détails du produit

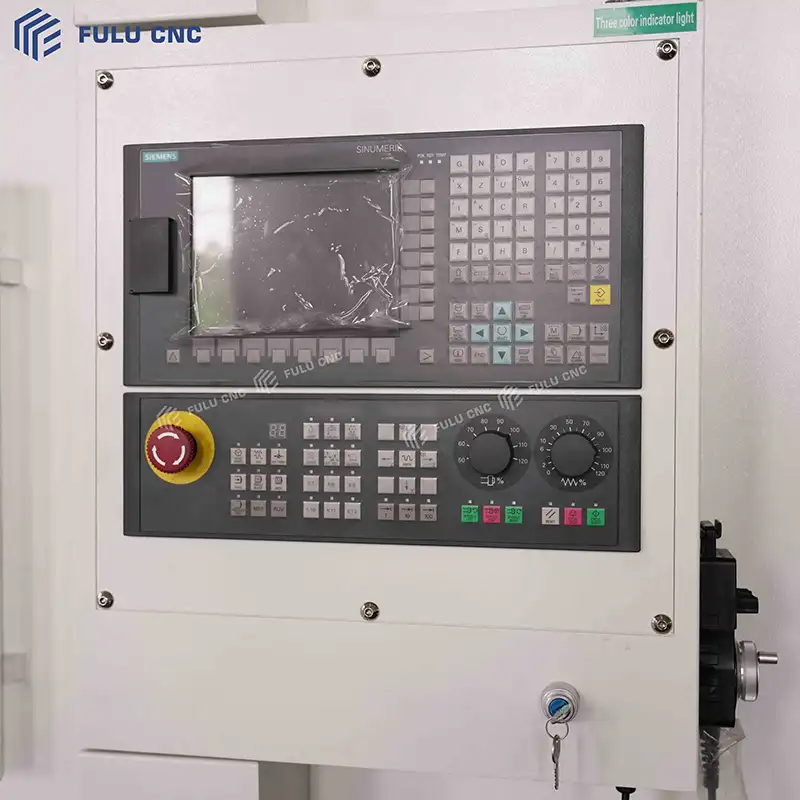

Siemens SINUMERIK 828D Système de contrôle numérique
- L'image montre le système de contrôle numérique Siemens, un système de contrôle numérique haute performance développé par Siemens pour les tours, les fraiseuses et les centres d'usinage, largement utilisé dans le domaine des machines-outils CNC de milieu à haut de gamme. Il intègre une unité de contrôle numérique (NC), un contrôleur PLC, une interface homme-machine (HMI) et des fonctions de contrôle de moteur, offrant une grande précision, une haute stabilité et des caractéristiques intelligentes, ce qui en fait une plateforme de contrôle importante pour la fabrication intelligente moderne.
- ----

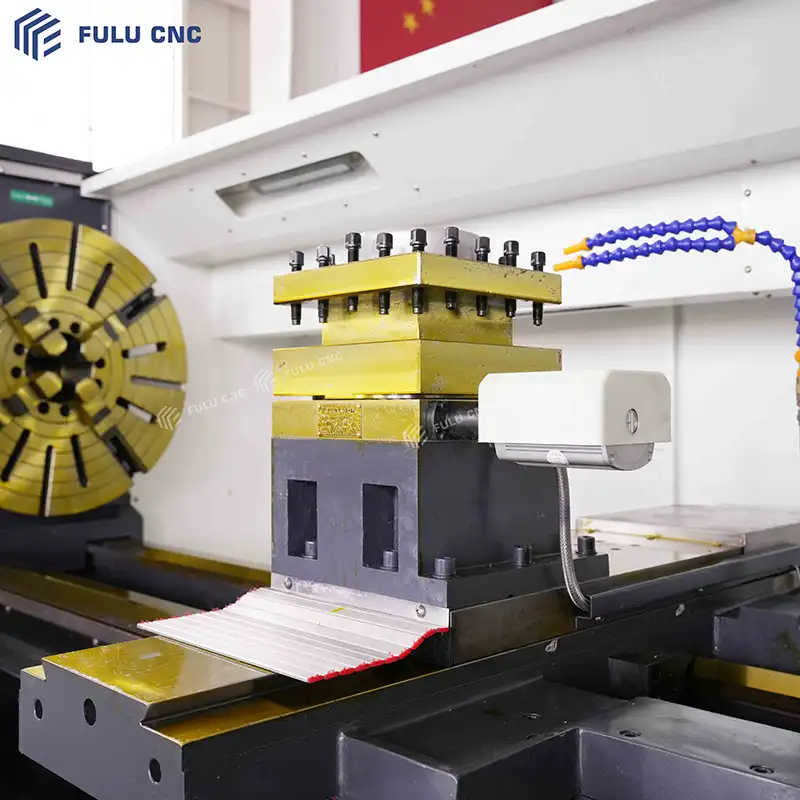

Porte-outil électrique à 4 stations
- Le porte-outil électrique à 4 stations est le composant de changement d'outil automatique le plus couramment utilisé sur les tours CNC à lit plat économiques, avec 4 stations de montage d'outils uniformément réparties sur le corps de l'outil, permettant d'installer simultanément 4 outils de tournage. Le changement d'outil est effectué automatiquement par le programme CNC T code, sans avoir besoin de manipuler manuellement le levier.
- ----

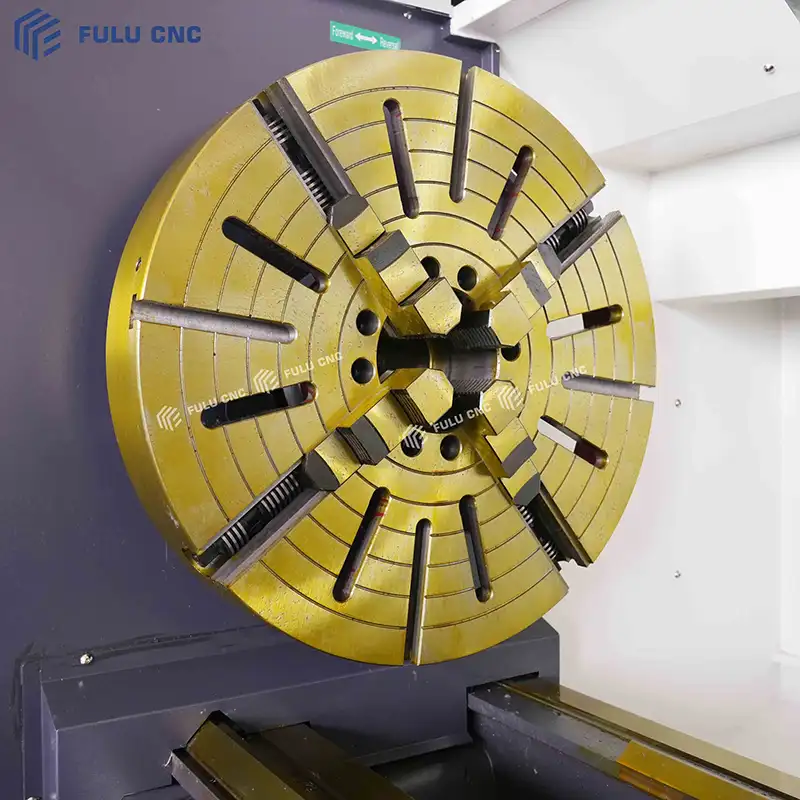

Mandrin à 4 mors
- Le mandrin à 4 mors est installé à l'avant de la broche, utilisé pour serrer et positionner les pièces. Contrairement aux mandrins auto-centrants à 3 mors ordinaires, chaque mors peut être ajusté individuellement, ce qui permet de saisir divers objets irréguliers, excentriques et de grande taille, offrant ainsi une plus grande flexibilité de serrage et une précision de traitement supérieure.
- ----

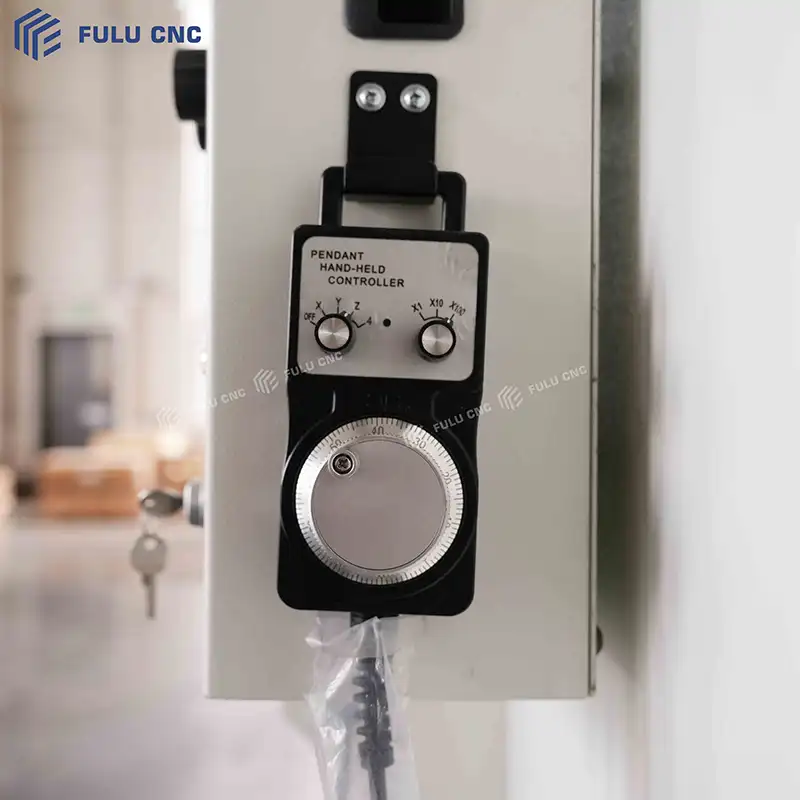

Armoire de contrôle électrique
- L'armoire de contrôle électrique est le "cerveau" de la machine-outil CNC. Elle transforme les instructions du programme CNC en mouvements précis, tout en distribuant l'électricité en toute sécurité et en protégeant les divers composants électriques de la machine.
- ----
Sélectionner la configuration de la machine CNC
Mandrin hydraulique de six pouces
Mandrin hydraulique de 8 pouces
Mandrin hydraulique de 10 pouces
Tour de coupe électrique à huit stations
Tour de coupe électrique à six stations
Système de contrôle Siemens
Système de contrôle Fanuc
Pièces d'arbre
Caractéristiques : denture extérieure à cannelures, filetage trapézoïdal, grand rapport de longueur
Pièces de disque / pièces de bride
Caractéristiques : rainure de roue, trou central, face d'extrémité
disque rond, trou central, trous de boulons uniformément répartis, gorge
Pièces de manchon / pièces de tube
Caractéristiques : trou profond de long tube, finition intérieure brillante, gorge d'étanchéité
Petits composants standard de précision
Comprend : boulons, écrous, goupilles de positionnement, rivets, petits composants d'instrument
Raccords de tuyauterie hydrauliques / pneumatiques
Filetage de tuyau (G/Rc), surface conique à 60°, position hexagonale
Pièces composites de forme spéciale (avec tourelle à outil motorisé)
Caractéristiques : tournage extérieur + fraisage latéral plat / rainure radiale / petit trou
