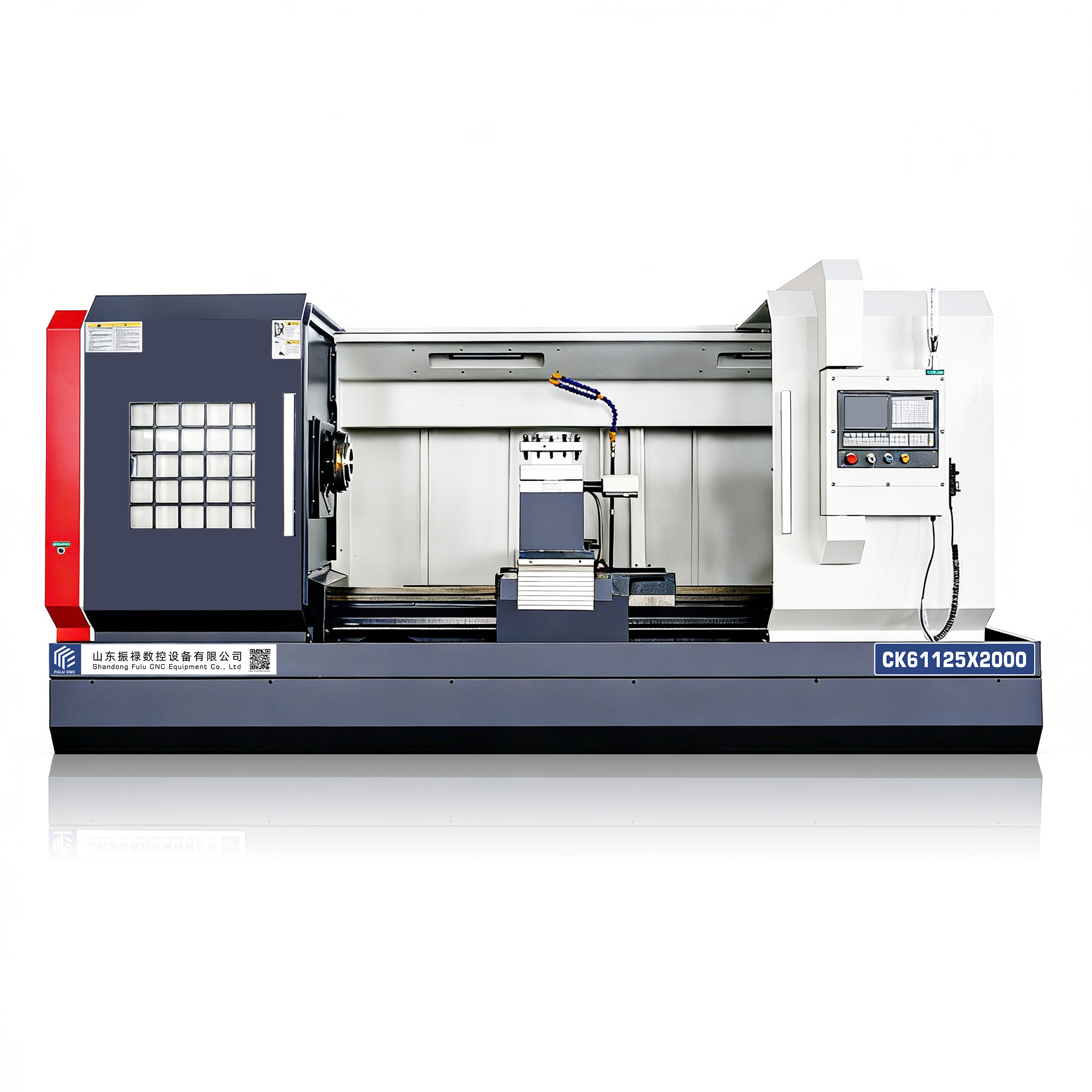

CK61125X2000

Parámetros del producto

Proyecto	Unidad	Especificación
Diámetro máximo de rotación de la pieza en la cama	mm	1250mm
Diámetro máximo de rotación de la pieza en el portaherramientas	mm	850mm
Longitud máxima de la pieza entre puntas	mm	1500/2000/3000/4000/5000
Longitud de procesamiento efectiva	mm	1350/1850/2850/3850/4850
Ancho de la guía del bastidor	mm	755/600

Consulta en línea

Detalles del contenido Consulta en línea

Características del producto

Estructura de cama plana, alta rigidez para corte pesado Cama plana de nivel integral, fundición de alta calidad, fuerte rigidez y gran capacidad de carga, adecuada para el torneado grueso y fino de piezas de gran diámetro, ejes largos y pesados, buena resistencia a la vibración y difícil de deformar.
Amigable para el operador, fácil de usar Diseño maduro, bajo costo de fabricación y mantenimiento, precio más barato que los tornos inclinados de la misma especificación, económico y práctico, recuperación rápida de la inversión.
Guías resistentes al desgaste, precisión estable Guías de hierro duro rectangular / Guías tratadas térmicamente de frecuencia media, resistentes al desgaste, buena retención de precisión; equipadas con tornillos de bola de precisión, posicionamiento preciso y alta repetibilidad.

Conocer más

Nulla bibendum dictum pulvinar feugiat

El torno plano CNC tiene una estructura de cama plana horizontal, con dos ejes (X/Z) en movimiento conjunto, utilizado para completar automáticamente el procesamiento de piezas de ejes y discos, como superficies exteriores, agujeros internos, superficies cónicas, arcos, caras finales, ranuras, roscas, etc. Tiene una alta rigidez, estructura simple y una buena relación calidad-precio, siendo el modelo principal para el procesamiento de lotes pequeños, corte pesado y ejes largos, ampliamente utilizado en las industrias de piezas de automóviles, motores, rodamientos, maquinaria agrícola y maquinaria general.

parámetros técnicos
configuración estándar
seleccionar configuración

Proyecto	Unidad	Especificación
Diámetro máximo de rotación de la pieza de trabajo en el cuerpo	mm	1250mm
Diámetro máximo de rotación de la pieza de trabajo en el porta herramientas	mm	850mm
Longitud máxima de la pieza de trabajo entre los dos puntos	mm	1500/2000/3000/4000/5000
Longitud de procesamiento efectiva	mm	1350/1850/2850/3850/4850
Ancho de la guía del cuerpo	mm	755/600
Diámetro del agujero del husillo	mm	ф105/130
Código de extremo del husillo	-	A2-11
Rango de velocidad del husillo （variación de frecuencia sin escalas）	r/min	30-84/53-150/125-350/300-835
Mandril (manual) mandril de cuatro garras	mm	1000
Potencia del motor principal	Kw	15 de noviembre
Potencia del motor principal	mm	40×40
Porta herramientas eléctrico	-	Porta herramientas vertical de cuatro estaciones
Recorrido máximo en dirección Z del carro	mm	1500/2000/3000/4000/5000
Recorrido máximo en dirección X del porta herramientas	mm	620
Velocidad de movimiento rápido del carro en dirección Z	m/min	6
Velocidad de movimiento rápido del porta herramientas en dirección X	m/min	4
Par de ejes X/Z	nm	10/15/18.5/22
Diámetro del manguito del cabezal de cola	mm	φ100
Recorrido del manguito del cabezal de cola	mm	250
Conicidad del manguito del cabezal de cola	-	Métrico 100/Morse 6
Perfil de la máquina herramienta (LargoXAnchoXAlto) CK61125	mm	3500/3900/5500/6500/750020002000

Nombre del accesorio	Especificaciones y modelo	Fabricante
Sistema de control numérico	Sistema absoluto completo GSK980TB3i	GSK
Motor principal	15KW	Shanghái
Rodamiento del husillo		Harbin
Tornillo de bola del eje X	φ32*6	Proceso de Nanjing
Tornillo de bola del eje Z	Φ50/63/80*10	Proceso de Nanjing
Mandril	1000 de cuatro garras	Wafangdian
Portaherramientas	Eléctrico de 4 estaciones	Hongda

Nombre del accesorio

Mandril hidráulico de 6/8/10 pulgadas

Torreta eléctrica de 6/8 estaciones

Contrapunto hidráulico

Sistema de control GSK/Fanuc/Simens

conocer más detalles

Detalles del producto

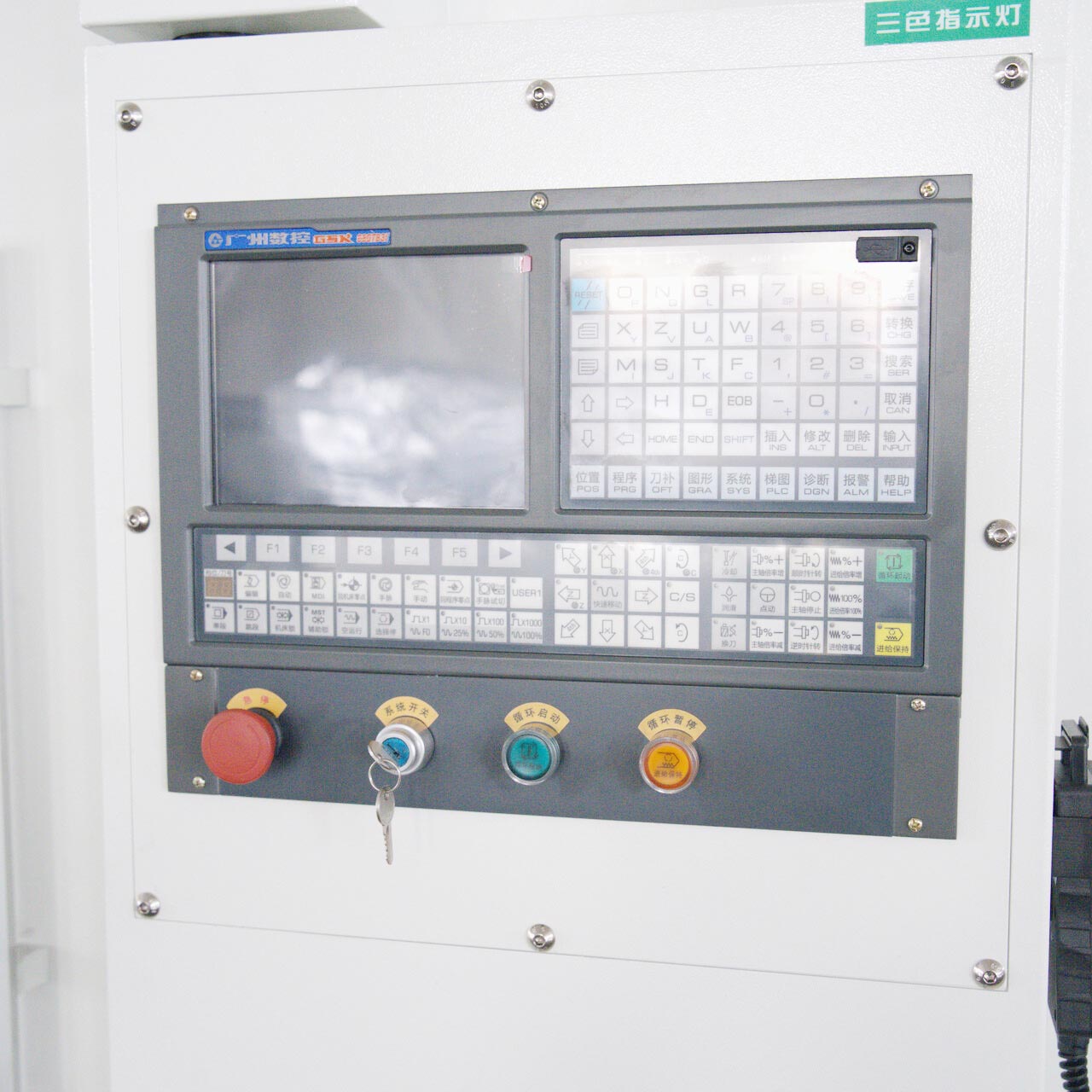

Sistema de control GSK

El sistema de control numérico GSK utiliza una arquitectura de hardware modular, que incluye una unidad de control principal, controladores servo y módulos de entrada y salida, que se pueden configurar de manera flexible para adaptarse a las necesidades de uso de diferentes máquinas herramienta.
----

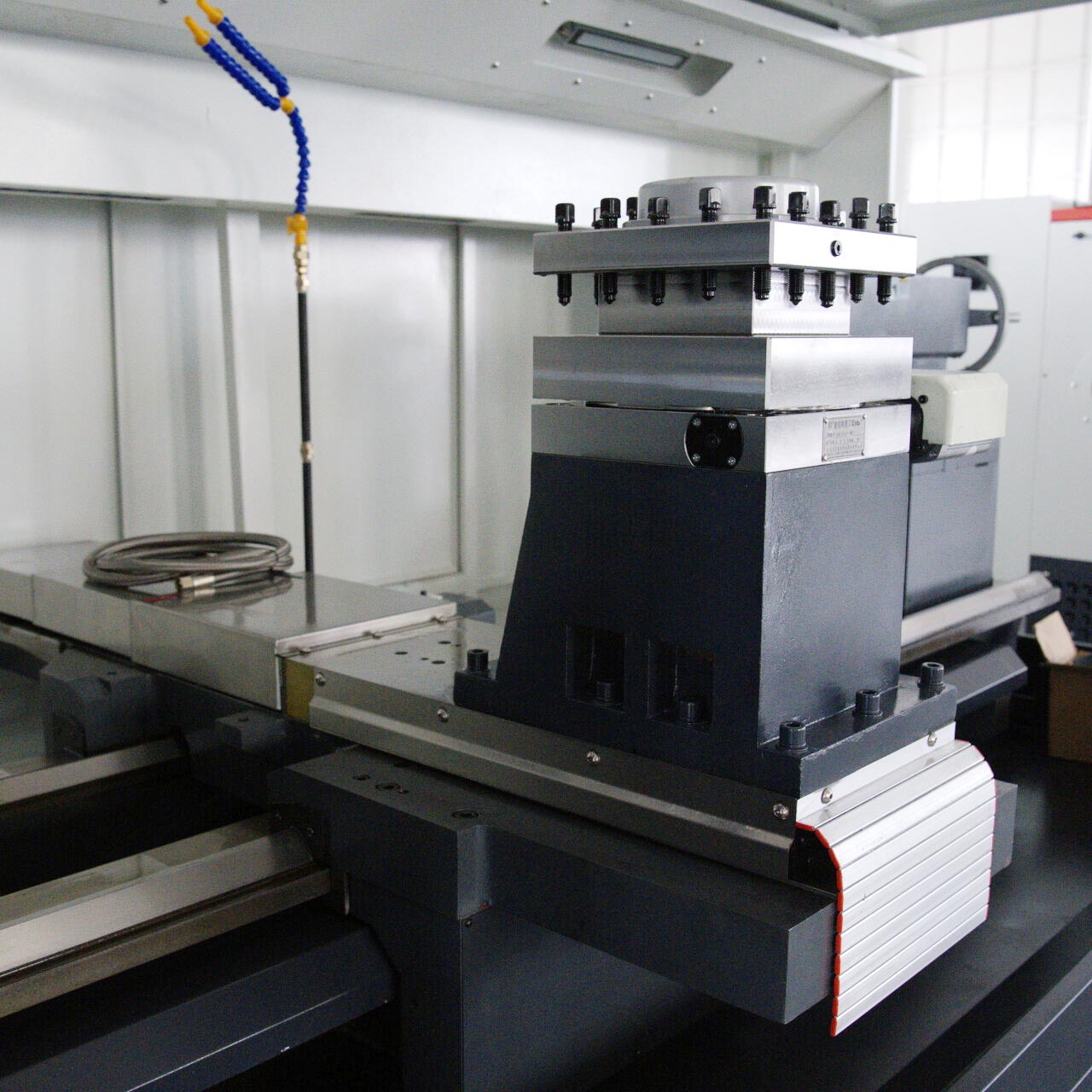

Portaherramientas eléctrico de 4 estaciones

El portaherramientas eléctrico de 4 estaciones es el componente de cambio automático de herramientas más utilizado en los tornos CNC de cama plana económicos, con 4 estaciones de instalación de herramientas distribuidas uniformemente en el cuerpo de la herramienta, que pueden montar simultáneamente 4 cuchillas de torneado, completando automáticamente el cambio de herramientas a través del código T del programa CNC, sin necesidad de mover manualmente la palanca para cambiar herramientas.
----

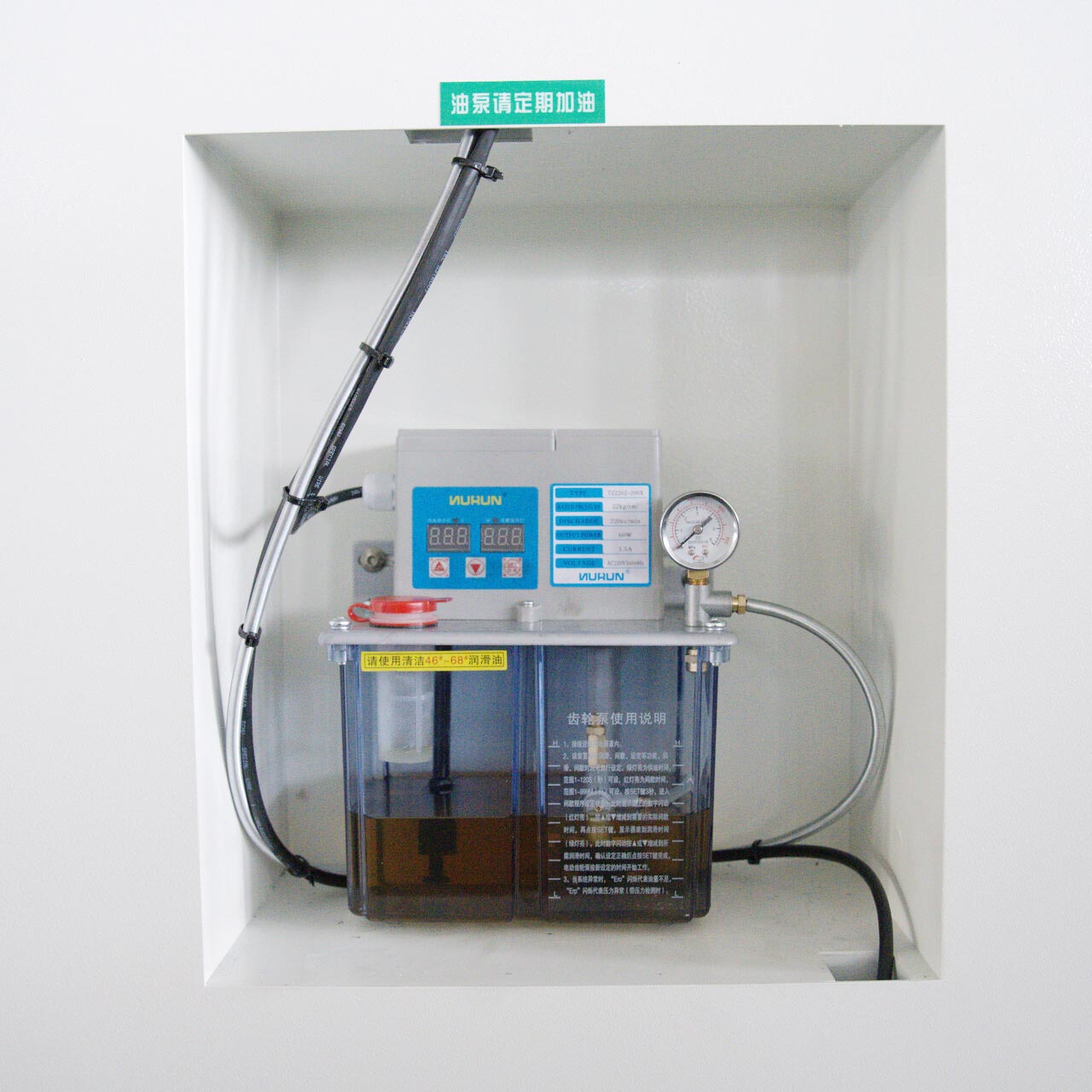

Sistema de lubricación automática

Este sistema es responsable de suministrar aceite lubricante de manera programada y cuantificada a componentes clave en movimiento como guías de máquina herramienta, tornillos de bola y rodamientos, asegurando un funcionamiento estable a largo plazo del equipo.
----

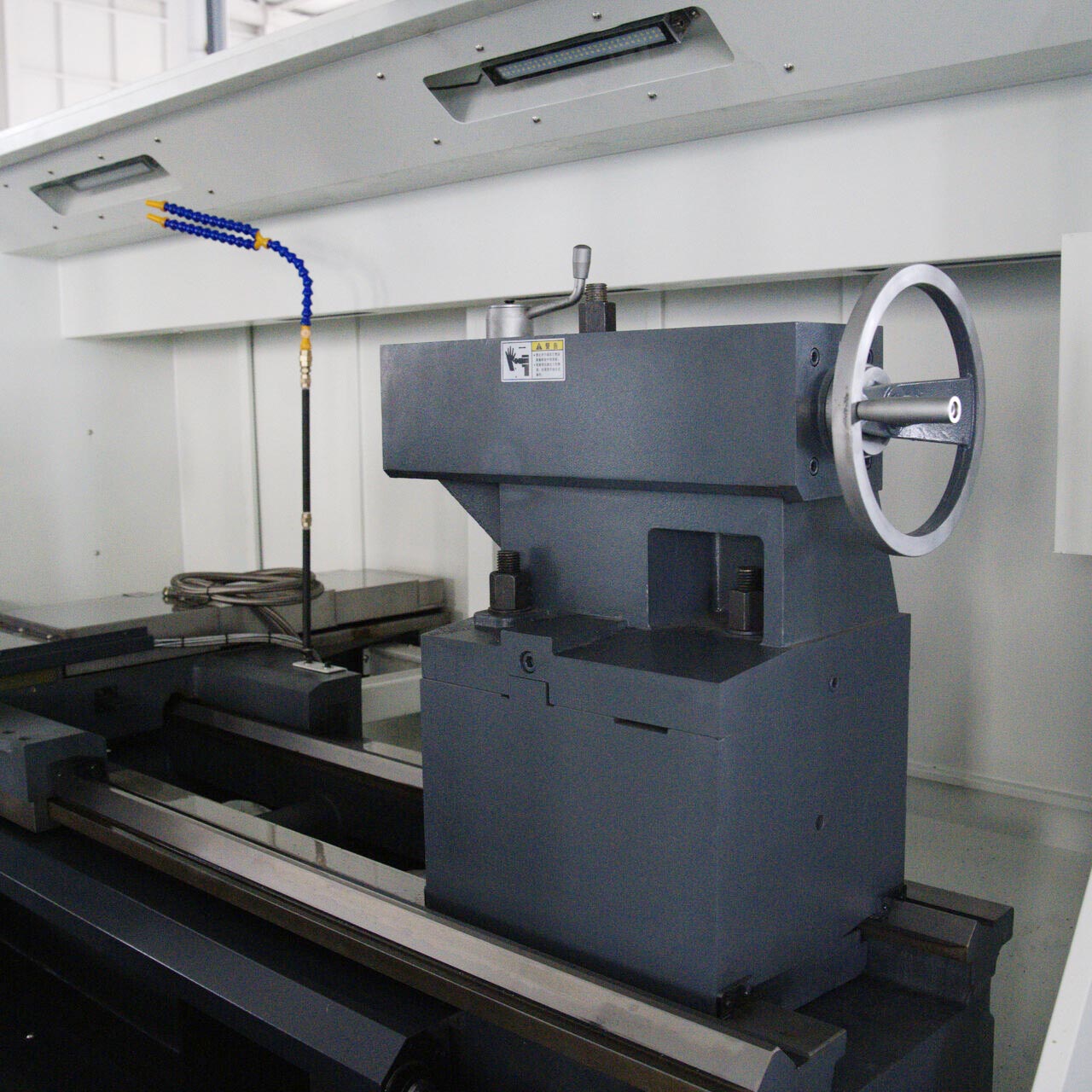

Cabezal de cola manual

El cabezal de cola manual es un componente auxiliar importante en tornos CNC y tornos convencionales, instalado en la guía del lecho, utilizado para soportar piezas de trabajo de ejes largos o para montar brocas, fresas y otras herramientas, mejorando la rigidez y precisión del procesamiento.
----

Seleccionar configuración

Torno de seis pulgadas

Mordaza hidráulica de 8 pulgadas

Mordaza hidráulica de 10 pulgadas

Torre de cuchillos eléctricos de ocho estaciones

Torre de cuchillos eléctricos de seis estaciones

Sistema de control Siemens

Sistema de control GSK

Sistema de control Fanuc

------

Piezas procesables

Piezas de eje

Características: engranaje externo, rosca trapezoidal, relación de longitud a diámetro grande

Piezas de disco / brida

Características: ranura de rueda, orificio central, cara final disco circular, orificio central, orificios de tornillo distribuidos uniformemente, rebaje

Piezas de casquillo / tubo

Características: agujero profundo de tubo largo, superficie interna pulida, ranura de sellado

Pequeñas piezas estándar de precisión

Incluye: tornillos, tuercas, pasadores de posicionamiento, remaches, pequeñas piezas de instrumentos

Conectores de tubos hidráulicos / neumáticos

Rosca de tubo (G/Rc), superficie cónica de 60°, posición hexagonal

Piezas compuestas de forma especial (con torreta de herramienta motorizada)

Características: torneado de diámetro exterior + fresado lateral plano / ranura radial / orificio pequeño

------
