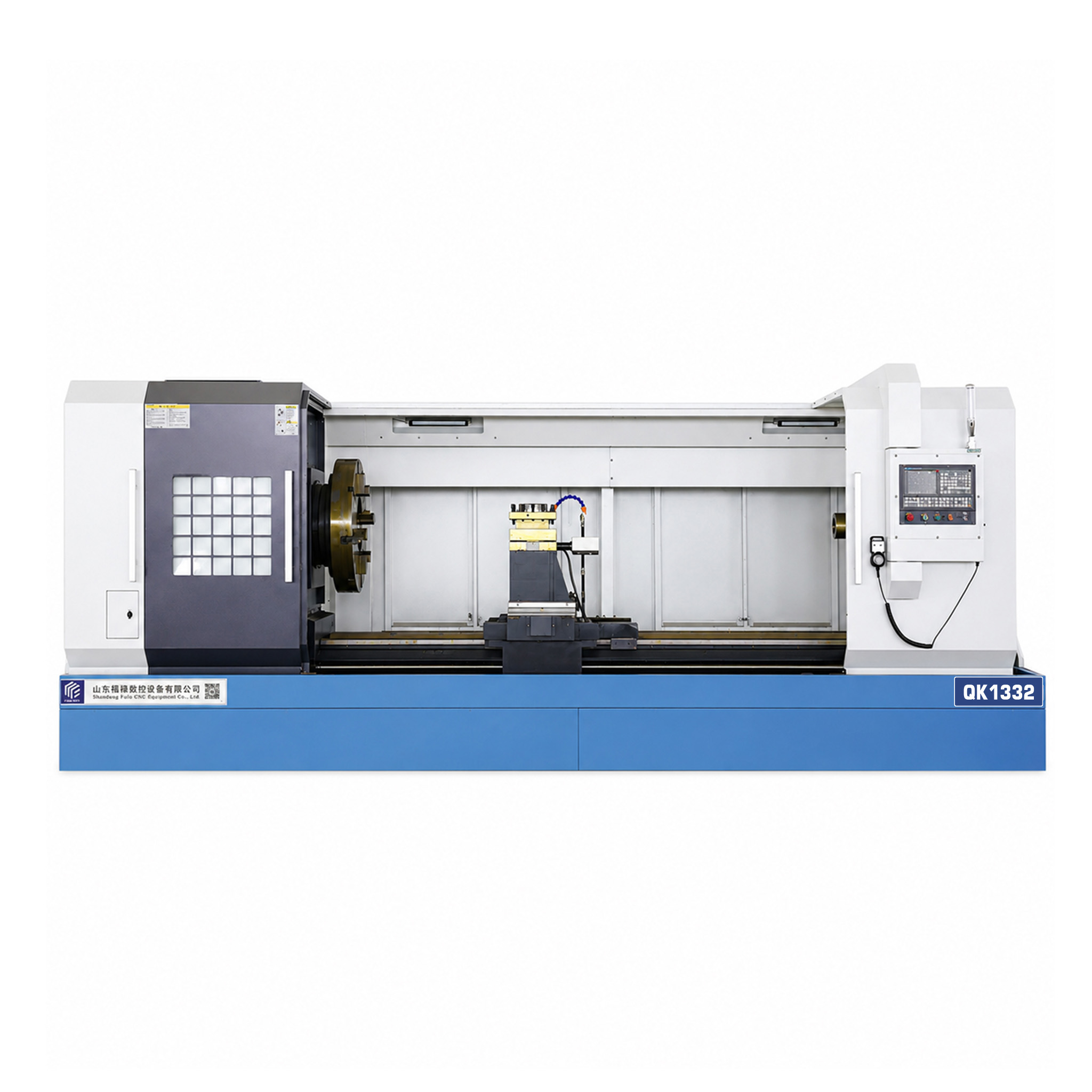

QK1332

Thông số sản phẩm

Đường kính quay lớn nhất trên thân giường 1000
Đường kính quay lớn nhất trên giá dao 650mm
Chiều rộng ray dẫn hướng trên thân giường 600/755mm
Đầu trục chính A2-11
Đường kính lỗ thông trục chính 320mm
Tốc độ quay trục chính 22-85,85-342
Chi tiết nội dung Tư vấn trực tuyến

Đặc điểm sản phẩm

  • icon 1 Cấu trúc giường phẳng, độ cứng cao cho gia công cắt nặng Giường phẳng toàn bộ, gang chất lượng cao, độ cứng mạnh, khả năng chịu tải lớn, phù hợp cho gia công thô và tinh các chi tiết có đường kính lớn, trục dài, chi tiết nặng, chống rung tốt, khó bị biến dạng.
  • icon 2 Thân thiện với người sử dụng, dễ dàng tiếp cận Thiết kế trưởng thành, chi phí sản xuất và bảo trì thấp, giá rẻ hơn so với máy tiện nghiêng cùng thông số, kinh tế và thực tiễn, hồi vốn nhanh.
  • icon 3 Đường ray bền, độ chính xác ổn định Đường ray cứng hình chữ nhật / Đường ray tôi trung tần, bền, khả năng giữ độ chính xác tốt; đi kèm với vít bi chính xác, định vị chính xác, độ chính xác lặp lại cao.

Đường kính quay lớn nhất trên thân giường 1000
Đường kính quay lớn nhất trên giá đỡ dao 650mm
Chiều rộng đường ray trên thân giường 600/755mm
Đầu trục chính A2-11
Đường kính lỗ thông trục chính 320mm
Tốc độ quay trục chính 22-85,85-342
Trục chính Hai cấp độ thủ công, tốc độ vô cấp trong cấp
Đơn vị di chuyển tối thiểu theo hướng z của bàn trượt 0.001mm/min
Đơn vị di chuyển tối thiểu theo hướng X của bàn trượt 0.005mm/min
Hành trình theo hướng X của bàn trượt 500mm
Hành trình theo hướng z của bàn trượt 1500/2000/3000/4000mm
Chiều dài gia công tối đa 1350/1850/2850/3850 (một kẹp một đỉnh)
Tốc độ di chuyển nhanh theo hướng x/z của bàn trượt 6000mm/min
Đường kính ống của đầu đuôi 100/130mm
Lỗ côn của ống đầu đuôi MT6
Hành trình tối đa của ống đầu đuôi 250mm
Mâm cặp 800mm
Công suất động cơ chính 11kw
Độ chính xác định vị lặp lại trục Z 0.015mm
Độ chính xác định vị lặp lại trục X 0.01mm
Trọng lượng toàn bộ máy khoảng 5/5.6/6.3/7T
  Tên thiết bị Mẫu mã và thông số kỹ thuật Mô tả Số lượng
1 Máy tiện CNC QK1332   1 cái
2 Hệ thống Hệ thống GSK980 Có thể chọn thương hiệu khác 1 bộ
3 Trục vít   Hán Giang 1 bộ
      Hán Giang 1 bộ
4 Thông số dao 280X280mm Văn Xương/Hồng Đạt 1
5 Mặt cắt dao  32*32mm Văn Xương 1
6 Động cơ 11KW Thượng Hải / Nam Kinh
8 Biến tần 11KW Âu Lợi Nặc
9 Trục chính Trục chính cao cấp
10 Bạc đạn trục chính Cao cấp Hạc Bạc
Tên bộ phận
Mâm cặp thủy lực 6/8/10 inch
Đầu dao điện 6/8 vị trí
Đế sau thủy lực
Hệ thống điều khiển GSK/Fanuc/Simens

Chi tiết sản phẩm

hình ảnh tính năng 1

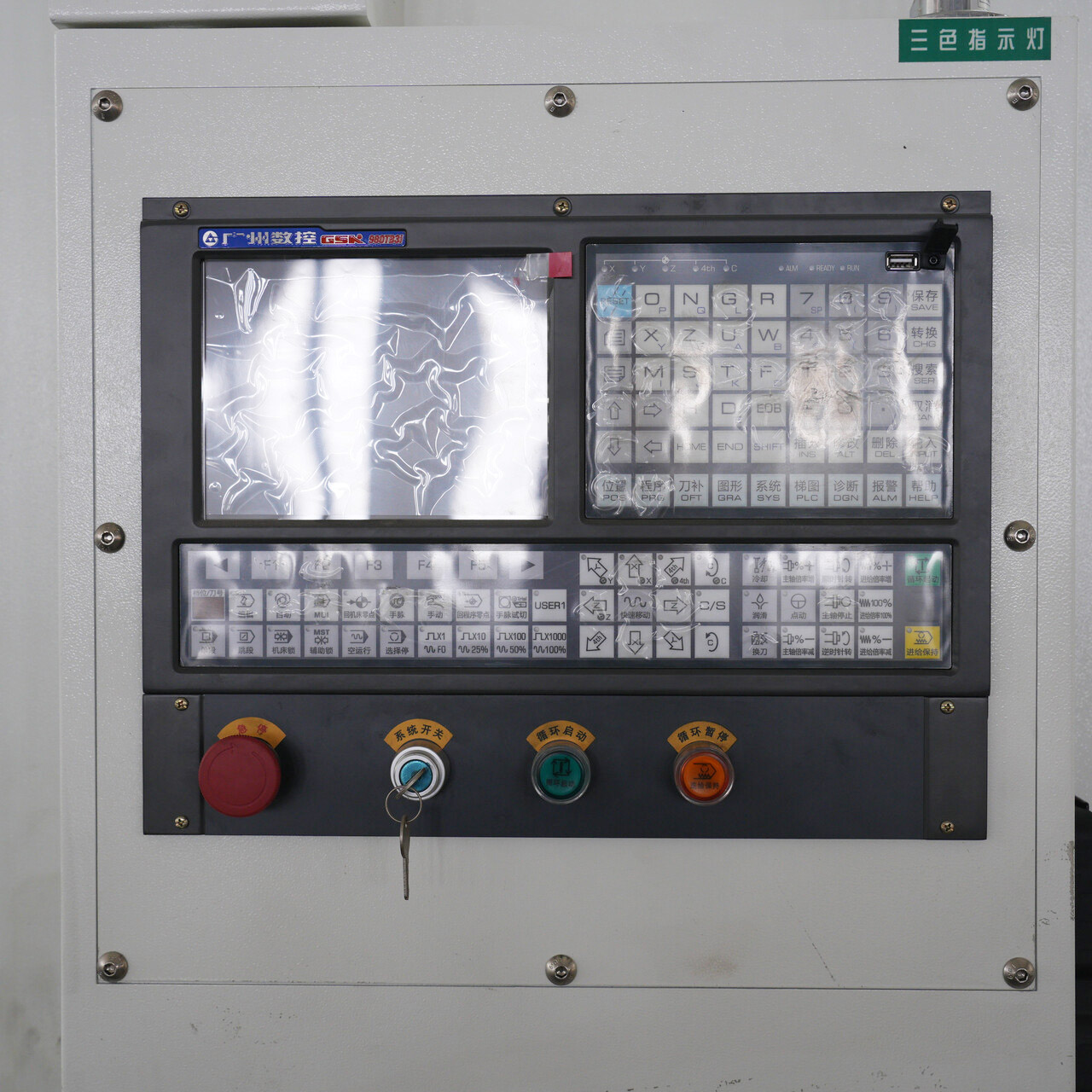

  • Hệ thống CNC GSK sử dụng kiến trúc phần cứng mô-đun, bao gồm đơn vị điều khiển chính, bộ điều khiển servo và mô-đun đầu vào đầu ra, có thể cấu hình linh hoạt, phù hợp với nhu cầu sử dụng của các loại máy công cụ khác nhau.
  • ----
hình ảnh tính năng 2

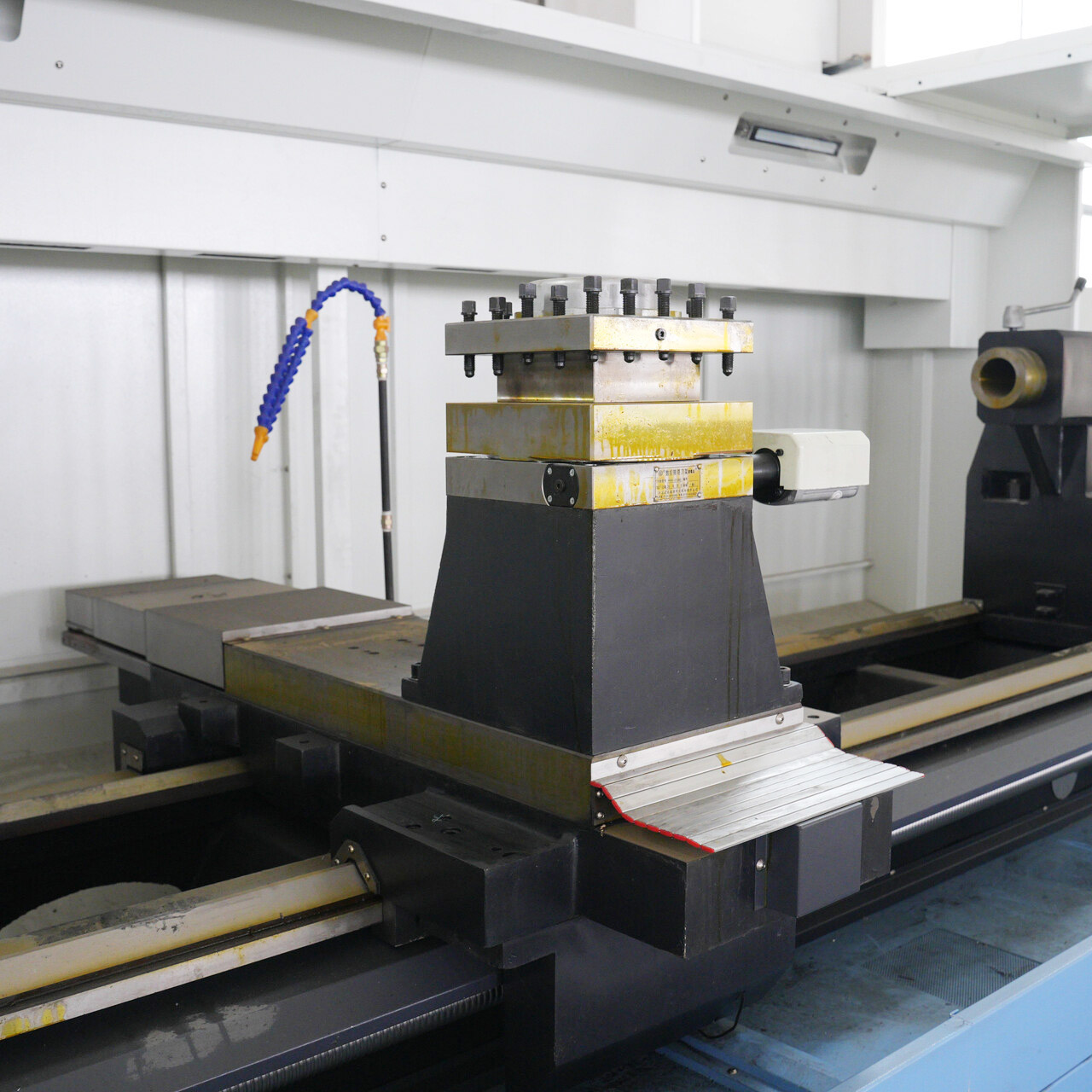

  • Giá đỡ dao điện 4 vị trí là bộ phận thay dao tự động được sử dụng phổ biến nhất trên máy tiện CNC thân phẳng kinh tế, với 4 vị trí lắp đặt công cụ được phân bố đều trên thân dao, có thể lắp đồng thời 4 lưỡi dao, tự động hoàn thành việc thay dao qua mã T trong chương trình CNC, không cần phải thao tác bằng tay để thay dao.
  • ----
hình ảnh tính năng 3

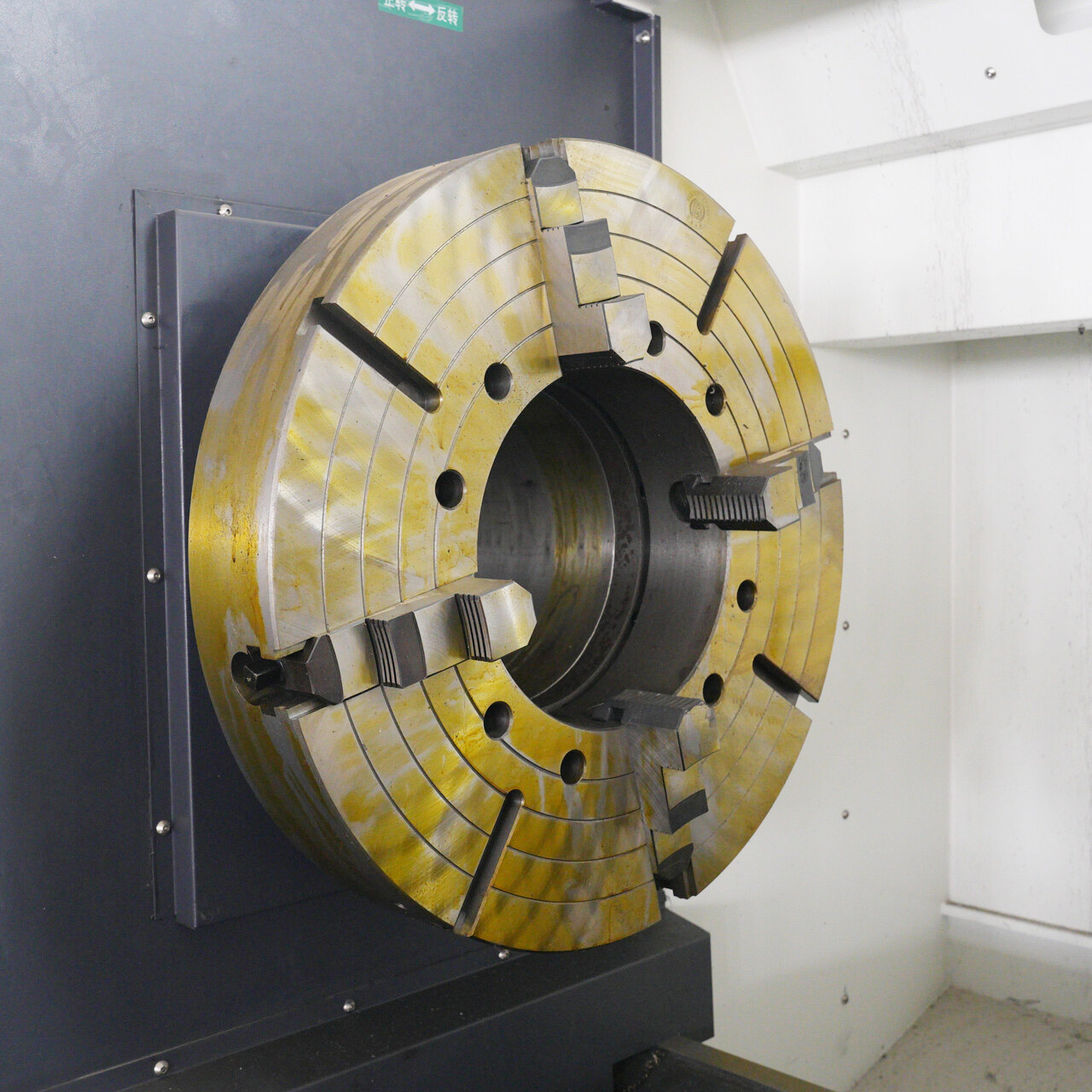

  • Được lắp đặt ở đầu trục chính, dùng để kẹp chặt và định vị vật liệu. Khác với mâm cặp tự định tâm 3 chấu thông thường, mỗi chấu có thể điều chỉnh riêng biệt, do đó có thể kẹp các vật liệu không đều, lệch tâm và lớn, mang lại tính linh hoạt và độ chính xác cao hơn trong việc kẹp và gia công.
  • ----
hình ảnh tính năng 4

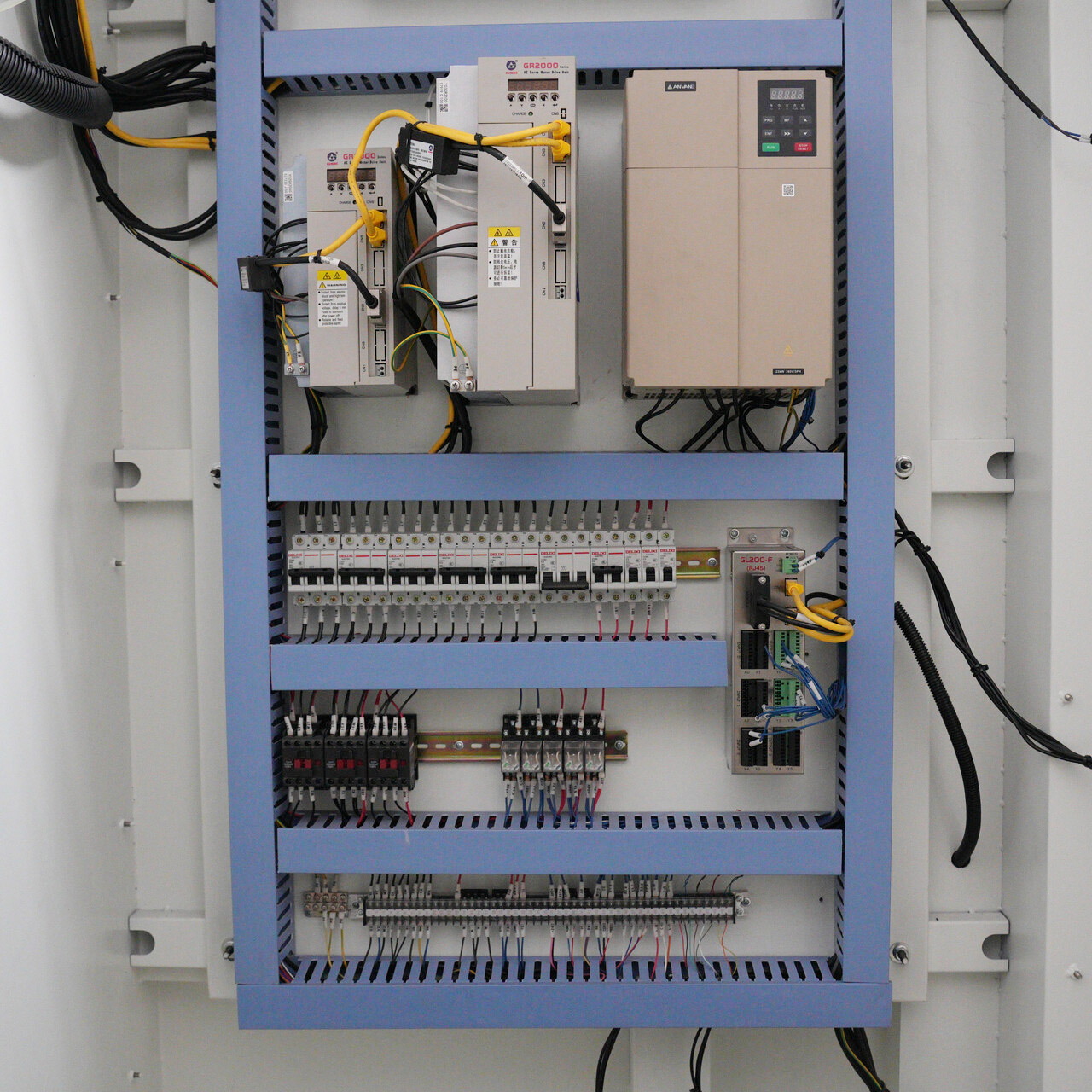

  • Tủ điều khiển điện là "não bộ" của máy công cụ CNC. Nó chuyển đổi các lệnh chương trình CNC thành các chuyển động chính xác, đồng thời phân phối điện an toàn và bảo vệ các thành phần điện khác nhau của máy công cụ.
  • ----

Chọn cấu hình

------

Các bộ phận có thể gia công

Đặc điểm: Răng hoa bên ngoài, ren hình thang, tỷ lệ dài lớn
Đặc điểm: Rãnh bánh xe, lỗ trung tâm, mặt đầu Đĩa tròn, lỗ trung tâm, lỗ bu lông phân bố đều, rãnh dừng
Đặc điểm: Lỗ sâu ống dài, bề mặt bên trong bóng, rãnh niêm phong
Bao gồm: Bu lông, đai ốc, chốt định vị, đinh tán, các bộ phận nhỏ của thiết bị
Ren ống (G/Rc), bề mặt hình nón 60°, vị trí lục giác
Đặc điểm: Tiện tròn bên ngoài + Phay bên cạnh phẳng / Rãnh hướng tâm / Lỗ nhỏ

------
