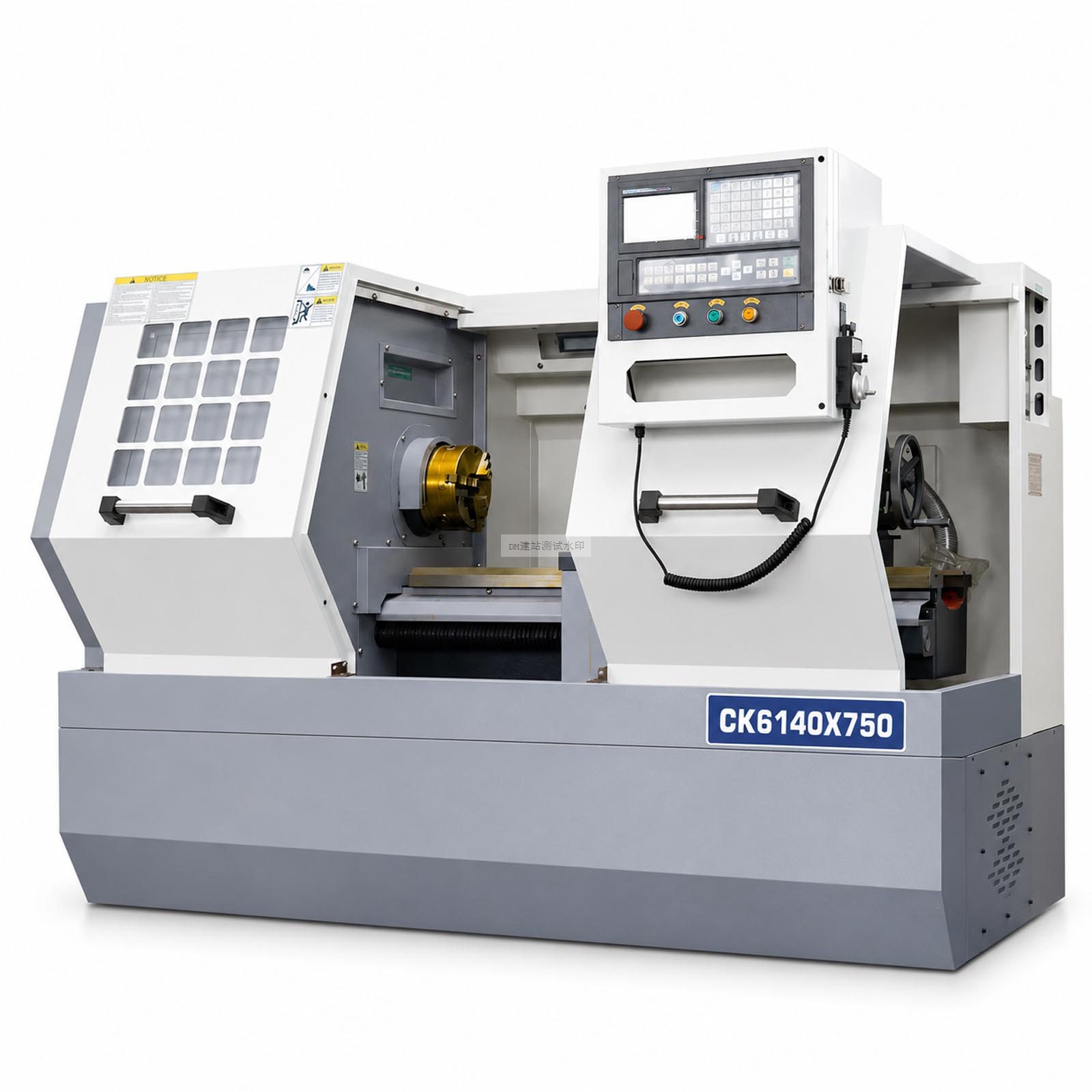

CK6140X750

Parameter Produk

Diameter putar maksimum pada meja geser	mm	Φ400
Diameter putar maksimum pada meja		Φ200
Panjang pemrosesan maksimum	mm	750/1000/1500
Diameter pemrosesan maksimum	mm	Φ400
Diameter batang maksimum	mm	Φ200
Chuck		Chuck tiga rahang 200

Konsultasi Online

Detail Konten Konsultasi Online

Fitur Produk

Struktur tempat tidur datar, pemotongan berat dengan kekakuan tinggi Tempat tidur datar keseluruhan, besi cor berkualitas tinggi, kekakuan kuat, kapasitas beban besar, cocok untuk pemesinan kasar dan halus pada benda kerja berdiameter besar, poros panjang, dan berat, tahan getaran, tidak mudah berubah bentuk.
Mudah dioperasikan, cepat dipahami Desain matang, biaya pembuatan dan pemeliharaan rendah, harga lebih murah dibandingkan mesin miring dengan spesifikasi yang sama, ekonomis dan praktis, cepat balik modal.
Rel tahan aus, stabilitas presisi Rel keras persegi / Rel yang dipanaskan dengan frekuensi menengah, tahan aus, baik dalam mempertahankan presisi; dilengkapi dengan sekrup bola presisi, penentuan posisi akurat, presisi pengulangan tinggi.

Pelajari lebih lanjut

Nulla bibendum dictum pulvinar feugiat

Mesin CNC datar memiliki struktur tempat tidur datar horizontal, dua sumbu (X/Z) saling terkait, digunakan untuk menyelesaikan pemrosesan otomatis pada bagian poros, cakram seperti pemotongan luar, lubang dalam, permukaan kerucut, busur, permukaan akhir, alur, dan ulir. Kekakuan keseluruhan kuat, struktur sederhana, dan biaya kinerja tinggi, merupakan model utama untuk pemrosesan batch kecil, pemotongan berat, dan poros panjang, banyak digunakan di industri suku cadang otomotif, motor, bantalan, mesin pertanian, dan mesin umum.

Spesifikasi Teknis
Konfigurasi Standar
Pilih Konfigurasi

Proyek (CK6140)	Unit	CK6140
Diameter putar maksimum di atas pelat tempat tidur	mm	Φ400
Diameter putar maksimum di atas pelat		Φ200
Panjang pemrosesan maksimum	mm	750/1000/1500
Diameter pemrosesan maksimum	mm	Φ400
Diameter batang maksimum	mm	Φ200
Chuck		Chuck tiga penjepit 200
Bentuk kepala spindel		ISO (GB)A2-6
Diameter lubang melalui spindel	mm	Φ52
Jumlah tingkat spindel		Variabel tanpa langkah/dua tingkat (frekuensi dalam tingkat)
Rentang kecepatan spindel	r/min	10-1800/50-1600
Perjalanan sumbu X/Z	mm	200/（750/1000/1500）
Diameter × langkah sekrup sumbu X/Z	mm	Φ20/φ40
Kecepatan cepat sumbu X/Z	m/min	6 April
Bentuk pemegang alat		Vertikal elektrik
Jumlah stasiun		4
Ukuran pemegang alat	mm	20×20
Diameter/perjalanan selongsong	mm	Φ65/100
Kemiringan lubang dalam selongsong		MT4
Bentuk penggerak selongsong		Manual
Bentuk pergerakan badan tailstock		Manual
Daya motor spindel	Kw	5.5
Daya motor pompa pendingin	W	90
Bentuk tata letak tempat tidur		Tempat tidur datar
Bentuk rel panduan		Rel keras (rata-rata HRC55)
Dimensi luar mesin: Panjang × Lebar × Tinggi	mm	2150/2650/3250X1500X1700

Nama paket	Spesifikasi model	Pabrikan
Sistem CNC	Sistem bahasa Inggris GSK980TB3i	GSK
Motor utama	5.5KW	Shanghai
Bantalan spindel		Harbin
Bola sekrup sumbu X	Φ20	Jiangsu Qijian
Bola sekrup sumbu Z	Φ40	Jiangsu Qijian
Chuck	200 tiga jari pusat otomatis	Wafangdian
Pemegang alat	4 posisi listrik	Wenchang

Nama Aksesori

Cekam Hidrolik 6/8/10 Inci

Menara Pahat Listrik 6/8 Posisi

Pangkal Hidrolik

Sistem Kontrol GSK/Fanuc/Simens

Ketahui lebih lanjut

Detail Produk

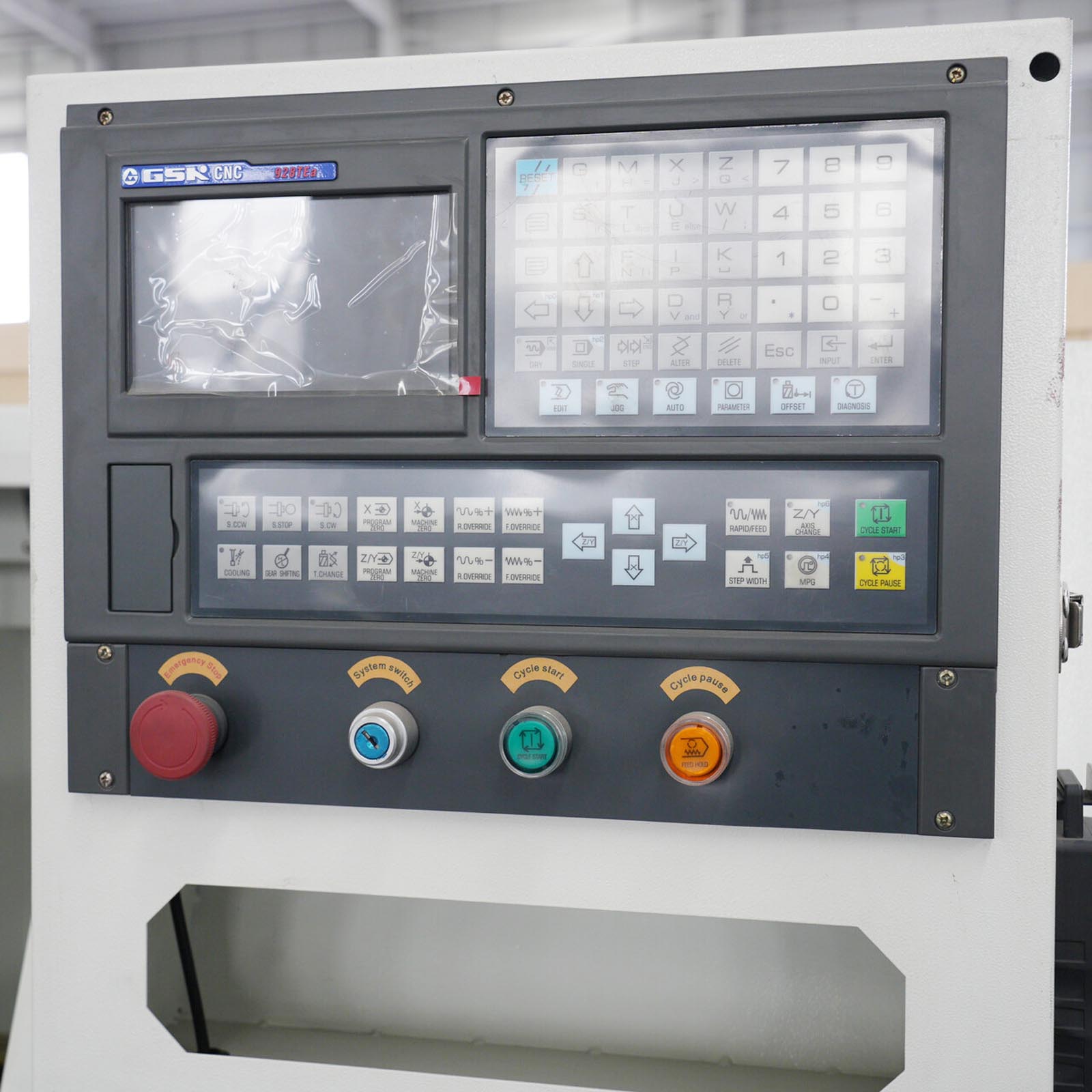

Sistem Kontrol GSK

Sistem CNC GSK mengadopsi arsitektur perangkat keras modular, termasuk unit kontrol utama, penggerak servo, dan modul input-output, dapat dikonfigurasi secara fleksibel untuk memenuhi kebutuhan penggunaan berbagai mesin.
----

Torreta Pemotong Listrik 8 Posisi

Tipe torreta ini adalah konfigurasi standar pada mesin bubut CNC modern, menghilangkan langkah penggantian alat secara manual, secara signifikan meningkatkan efisiensi produksi, dan mendukung pemrosesan multi-proses yang kompleks dalam satu pengikatan.
----

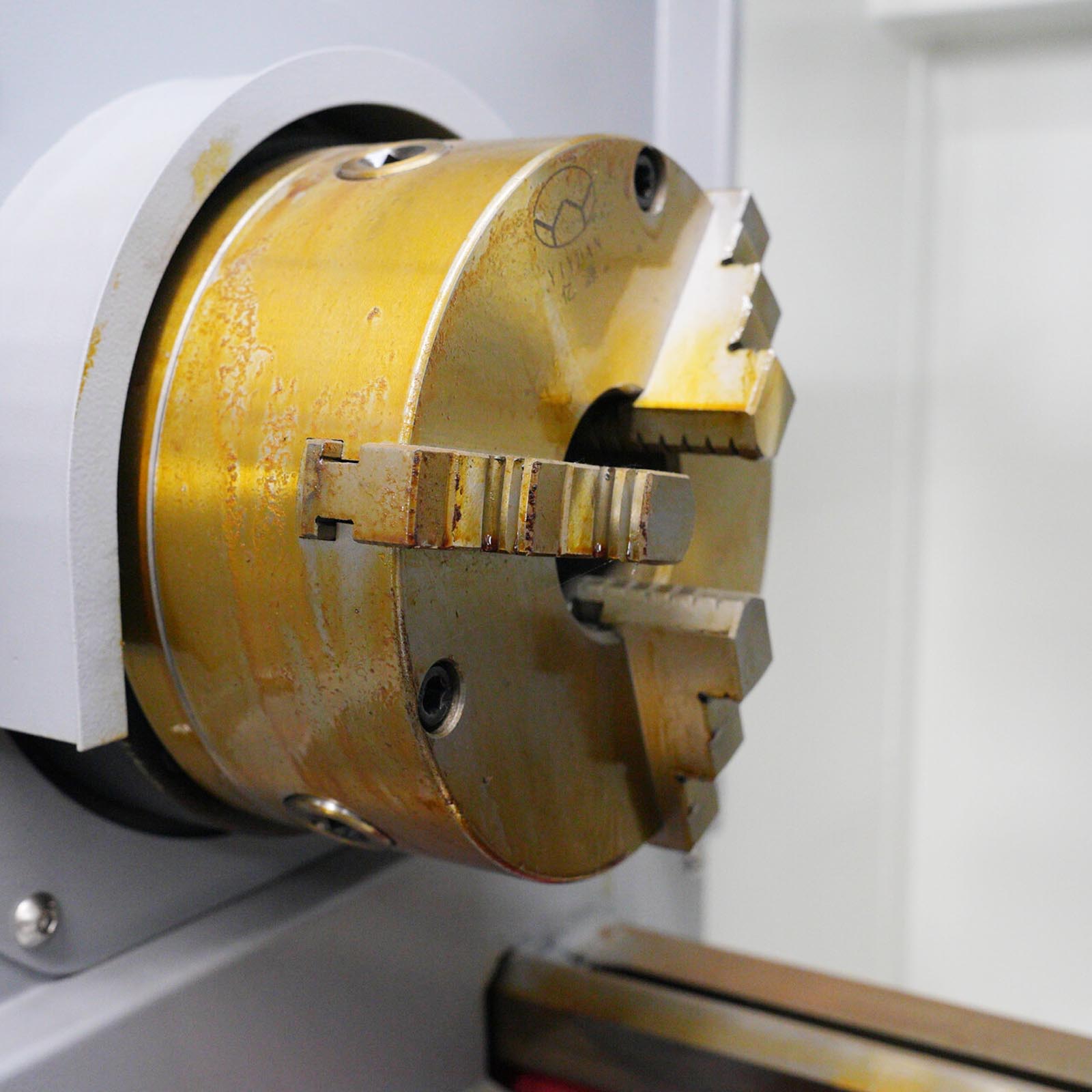

Chuck Pusat Tiga Rahang

Dapat secara otomatis memusatkan dan menjepit benda kerja berbentuk poros dan cakram; ketika digunakan dengan meja putar empat sumbu, juga dapat menyelesaikan pemrosesan multi-sisi dan pemrosesan permukaan kompleks.
----

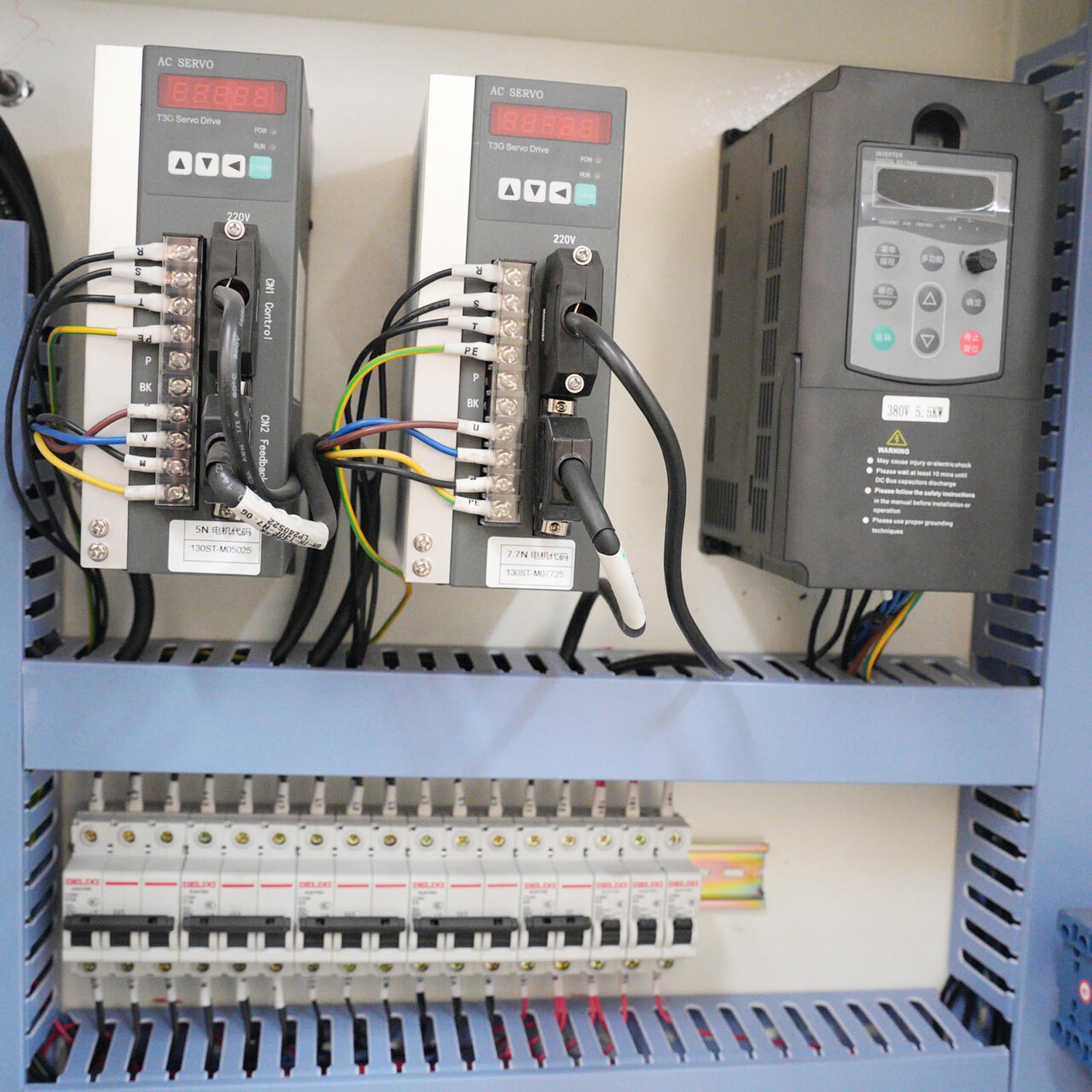

Lemari Kontrol Listrik

Lemari kontrol listrik adalah 'sistem saraf pusat' dari mesin CNC. Ini mengubah instruksi program CNC menjadi gerakan yang tepat, sekaligus mendistribusikan daya dengan aman dan melindungi berbagai komponen listrik mesin.
----

Pilih Konfigurasi

Cekam hidrolik enam inci

8 inci chuck hidrolik

10 inci chuck hidrolik

Delapan Posisi Pahat Listrik

Enam posisi pemotong listrik

Sistem Kontrol Siemens

Sistem Kontrol GSK

Sistem Kontrol Fanuc

------

Bagian yang Dapat Diproses

Bagian Poros

Fitur: Spline luar, ulir trapezium, rasio panjang besar

Bagian Piringan / Flange

Fitur: Alur roda, lubang pusat, permukaan akhir Piringan bulat, lubang pusat, lubang baut tersebar

Bagian Selongsong / Silinder

Fitur: Lubang dalam silinder panjang, permukaan dalam halus, saluran kedap

Komponen Standar Presisi Kecil

Termasuk: Baut, mur, pin penentu, rivet, komponen instrumen kecil

Konektor Pipa Hidrolik / Pneumatik

Ulir pipa (G/Rc), permukaan kerucut 60°, posisi heksagonal

Bagian Bentuk Khusus Komposit (Dengan Menara Pahat Berdaya)

Fitur: Pembubutan luar + Freis sisi datar / Alur radial / Lubang kecil

------
