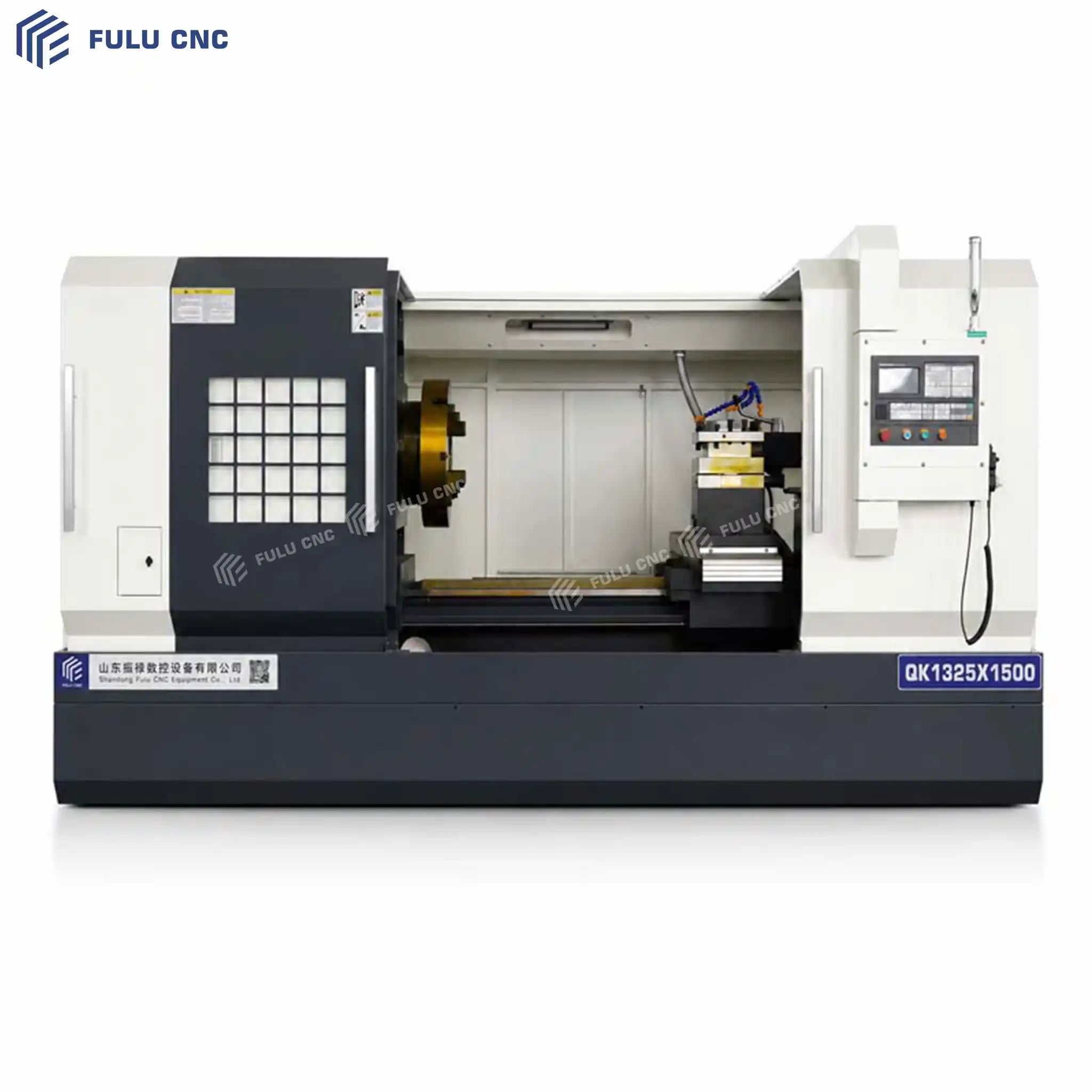

| Projet | QK1325-1500 |
| Diamètre maximal de rotation du banc | Φ800 mm |
| Diamètre maximal de rotation sur la glissière | Φ480 mm |
| Longueur maximale de la pièce | 1500 mm |
| Largeur des glissières | 600 mm |
| Alésage du mandrin | Φ255 mm |
| Plage de traitement des filetages cylindriques | Φ120～250 mm |
| Plage de vitesse de broche | 20～420 tr/min (4 vitesses à fréquence variable) |
| Puissance du moteur principal | 15 kW |
Caractéristiques du produit
Structure de lit plat, haute rigidité pour les coupes lourdes Lit de machine horizontal monobloc, en fonte de haute qualité, très rigide, grande capacité de charge, adapté pour le tournage brut et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, difficile à déformer.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des machines à inclinaison similaire, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rail dur rectangulaire / guidage par trempe à moyenne fréquence, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes précises, positionnement précis, haute répétabilité.
| Projet | QK1325-1500 |
| Diamètre maximum de rotation du corps | Φ800 mm |
| Diamètre maximum de rotation sur le chariot | Φ480 mm |
| Longueur maximale de la pièce | 1500 mm |
| Largeur du rail | 600 mm |
| Trou de passage de la broche | Φ255 mm |
| Plage de traitement des filetages de tuyaux | Φ120～250 mm |
| Plage de vitesse de la broche | 20～420 r/min (4 vitesses à fréquence variable) |
| Puissance du moteur principal | 15 kW |
| Course de l'axe X | 420 mm |
| Course de l'axe Z | 1350 mm |
| Course de l'axe Z | 4000 mm/min |
| Vitesse de déplacement rapide de l'axe Z | 6000 mm/min |
| Spécifications du mandrin | Φ630 mandrin manuel à 4 mors |
| Porte-outil | Porte-outil électrique CNC à quatre stations |
| Dimensions de la pince | 32×32 mm |
| Diamètre du manchon de la contre-pointe | Φ120 mm |
| Conique de la contre-pointe | MT6 |
| Course de la contre-pointe | 250 mm |
| Précision de positionnement | 0.02 mm |
| Précision de repositionnement | 0.01 mm |
| Poids total de la machine | Environ 6,5 t |
| Dimensions extérieures (longueur × largeur × hauteur) | 4100 × 1930 × 1900 mm |
| Configuration standard |

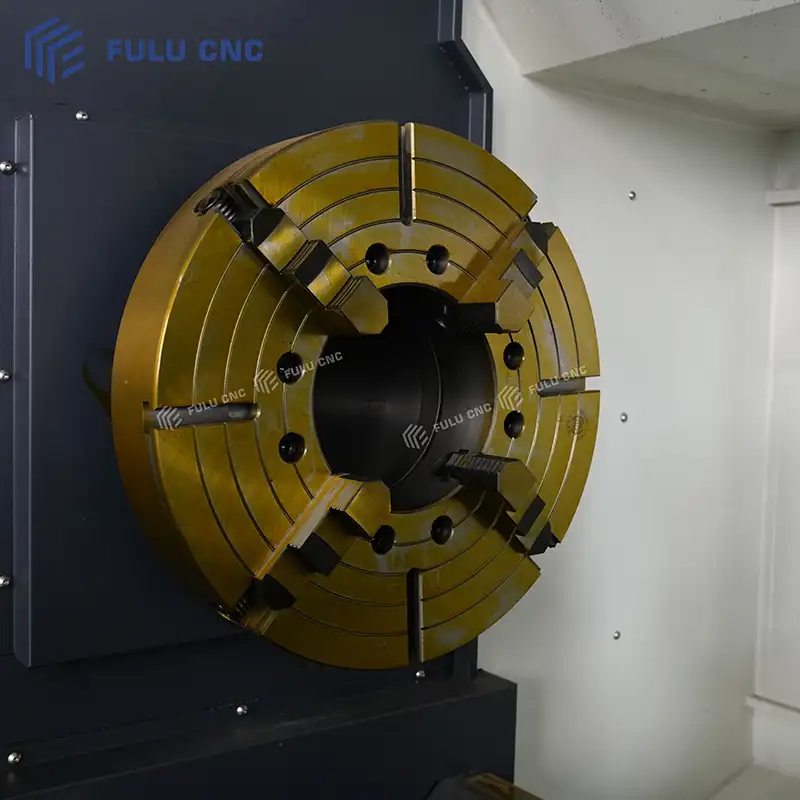

| Mandrin manuel à 4 griffes Φ630 |

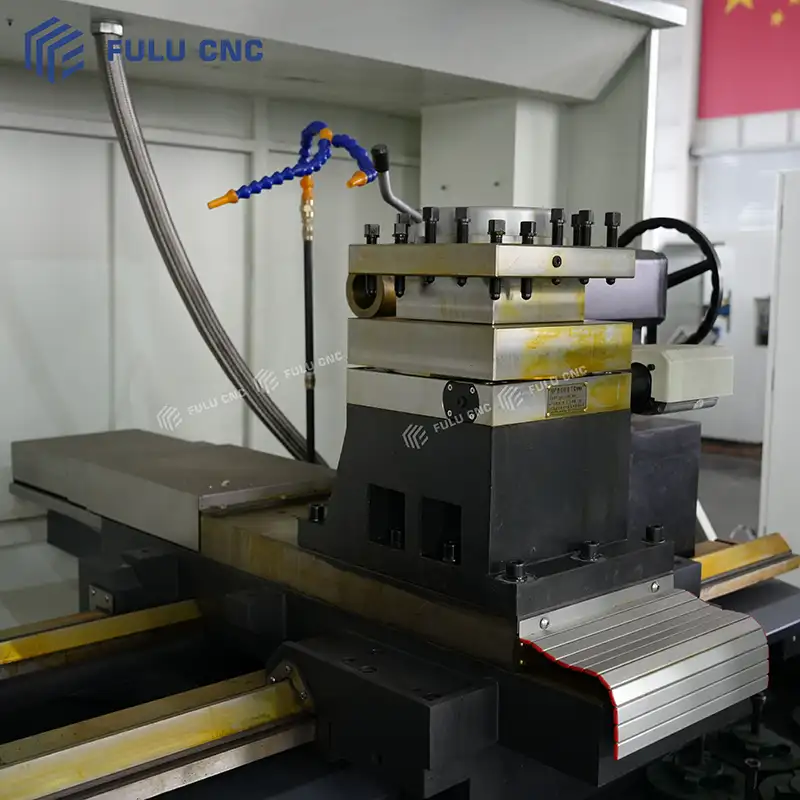

| Porte-outils électrique à quatre stations |
| Contre-point manuel |
| Support arrière (support de tuyau) |
| Système de lubrification centralisé automatique |
| Système de refroidissement |
| Lampe d'éclairage de travail |
| Calage réglable |

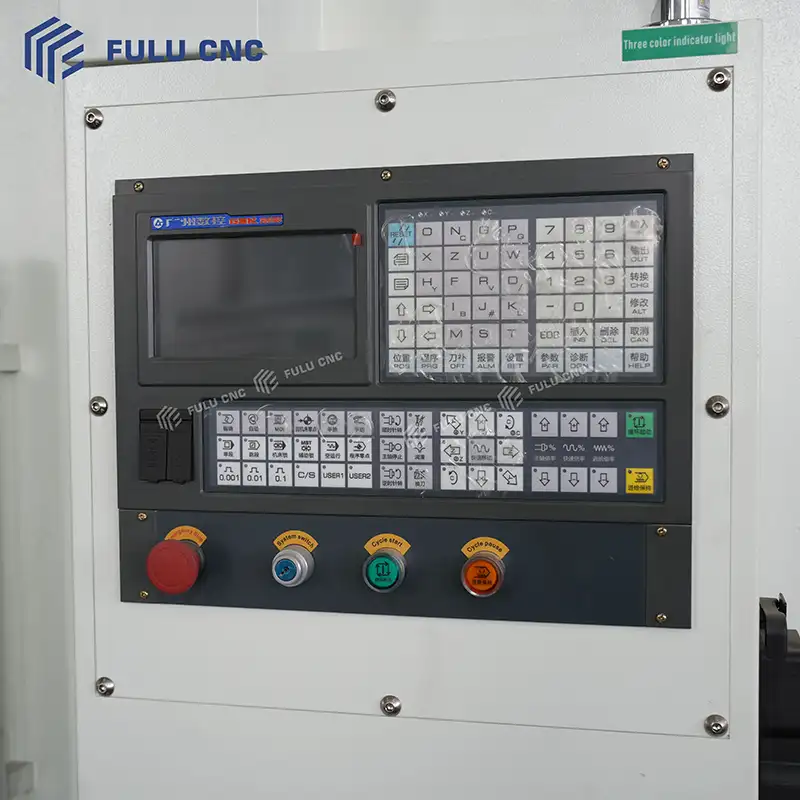

| Système CNC GSK980TC3 (configuration standard courante dans l'industrie) |
| Système de variation de vitesse par fréquence de broche |

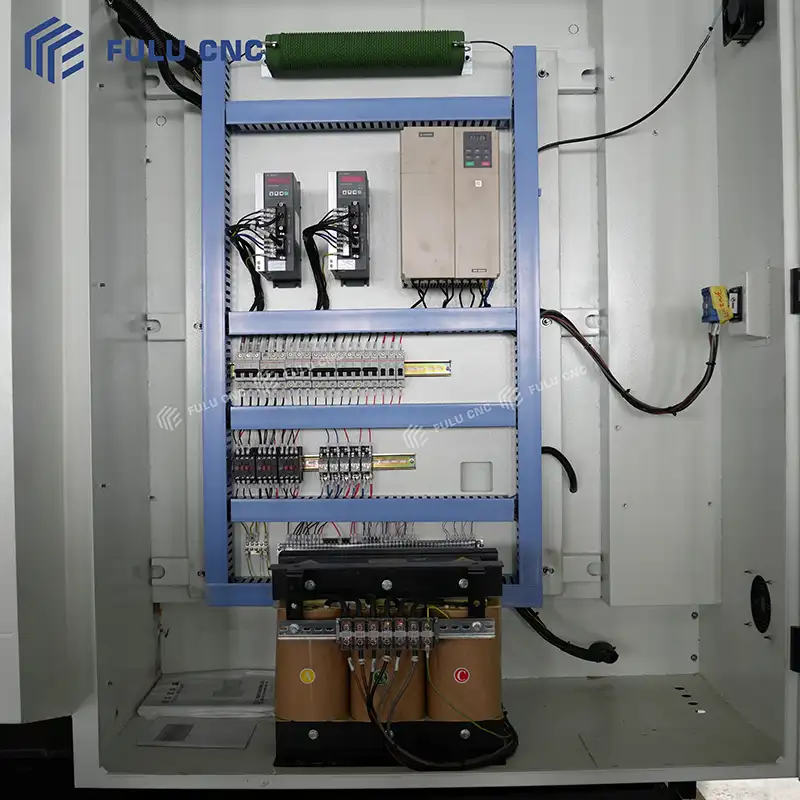

| Armoire de commande électrique indépendante |
| Dispositif de protection de limite |
| Nom de l'accessoire |
| Mandrin hydraulique de 6/8/10 pouces |
| Tour à outils électrique de 6/8 stations |
| Contre-point hydraulique |
| Système de contrôle GSK/Fanuc/Simens |
