| Article | Unité | Spécification |
| Diamètre maximal de rotation sur le banc | mm | 500 |
| Diamètre maximal de rotation sur la glissière du chariot | mm | 270 |
| Largeur de la glissière | mm | 400 |
| Longueur de travail effective | mm | 850/1350/1850 |
| Course maximale X | mm | 280 |
| Course maximale Z | mm | 1000/1500/2000 |

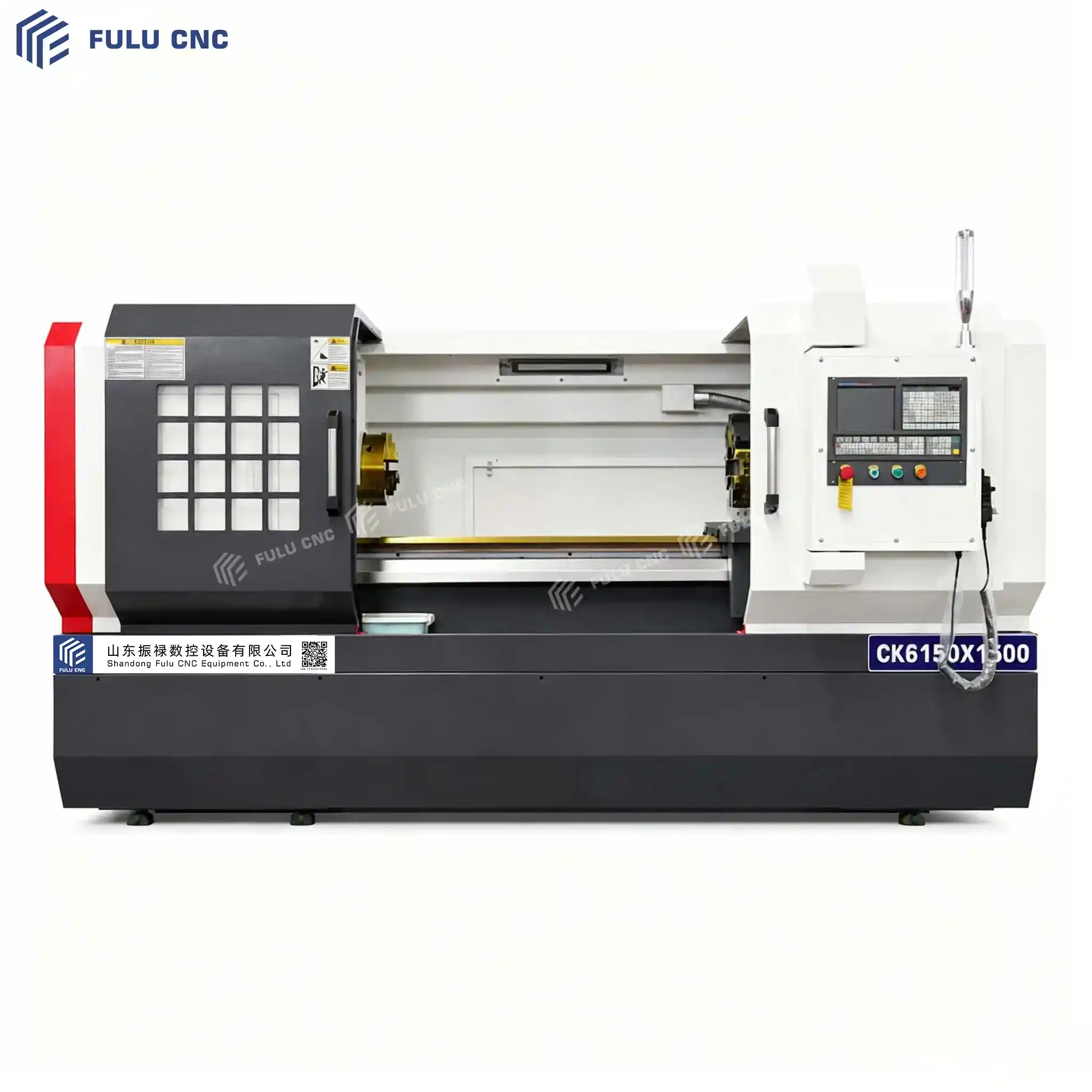

Caractéristiques du produit
Structure de lit plat, haute rigidité pour les coupes lourdes Lit de machine horizontal monobloc, en fonte de haute qualité, très rigide, grande capacité de charge, adapté pour le tournage brut et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, difficile à déformer.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des machines à inclinaison similaire, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rail dur rectangulaire / guidage par trempe à moyenne fréquence, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes précises, positionnement précis, haute répétabilité.
| Projet | Unité | Spécification |
| Diamètre de rotation maximum sur le lit | mm | 500 |
| Diamètre de rotation maximum sur le chariot | mm | 270 |
| Portée des guides | mm | 400 |
| Longueur de traitement efficace | mm | 850/1350/1850 |
| Course maximale X | mm | 280 |
| Course maximale Z | mm | 1000/1500/2000 |
| Plage de vitesse de la broche | r/min | 45-1600/1200 (trois vitesses) |
| Diamètre du trou de la broche | mm | Φ82/Φ105 |
| Conicité de la broche | Métrique | Métrique 90 (1:20) |
| Modèle de l'extrémité de la broche | A2-8 | |
| Hauteur du centre de la broche par rapport à la surface du lit | mm | 255 |

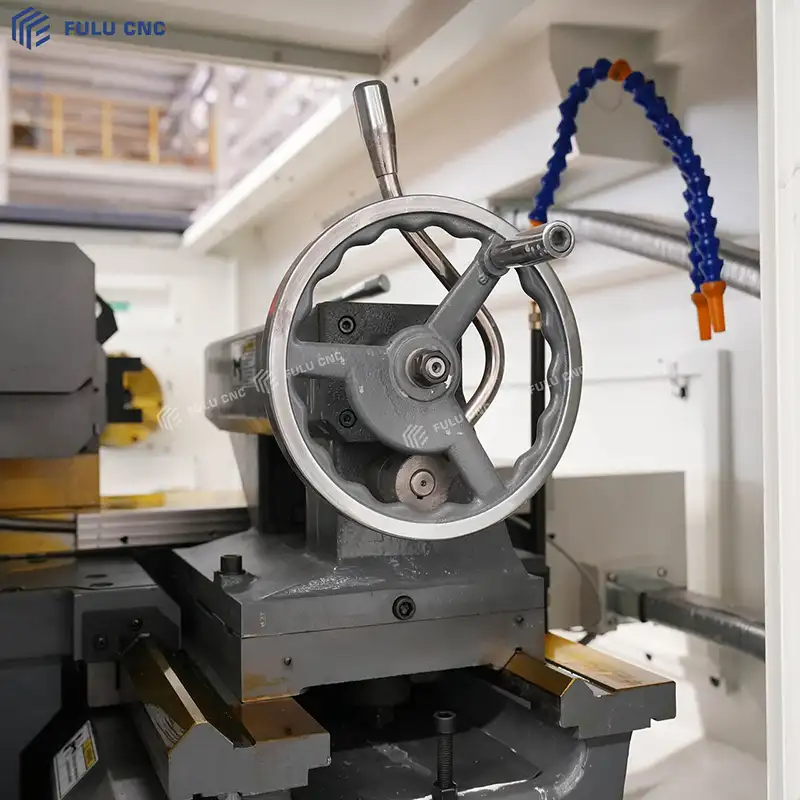

| Course maximale du manchon de la contre-pointe | mm | 150 |
| Diamètre du manchon de la contre-pointe | mm | 75 |
| Conicité du manchon de la contre-pointe | Morse n° 5 | |
| Vitesse de déplacement rapide (axes X/Z) | m/min | ≥6/8 |
| Plage de filetage (filetage métrique) | mm | 0.2～30 |
| Précision de repositionnement (axes X/Z) | mm | 0.007～0.01 |
| Précision de traitement | IT6～IT7 | |
| Rugosité de traitement | Ra1.6 | |
| Charge maximale pour les pièces de type arbre | kg | 500 |
| Charge maximale pour les pièces de type plateau | kg | 300 |
| Dimensions : Longueur × Largeur × Hauteur | mm | 2640×1600×1800 |
| Poids de la machine (environ) | kg | 2500/2700/3200 |
| Nom | Modèle, spécifications | Quantité | Lieu de production |

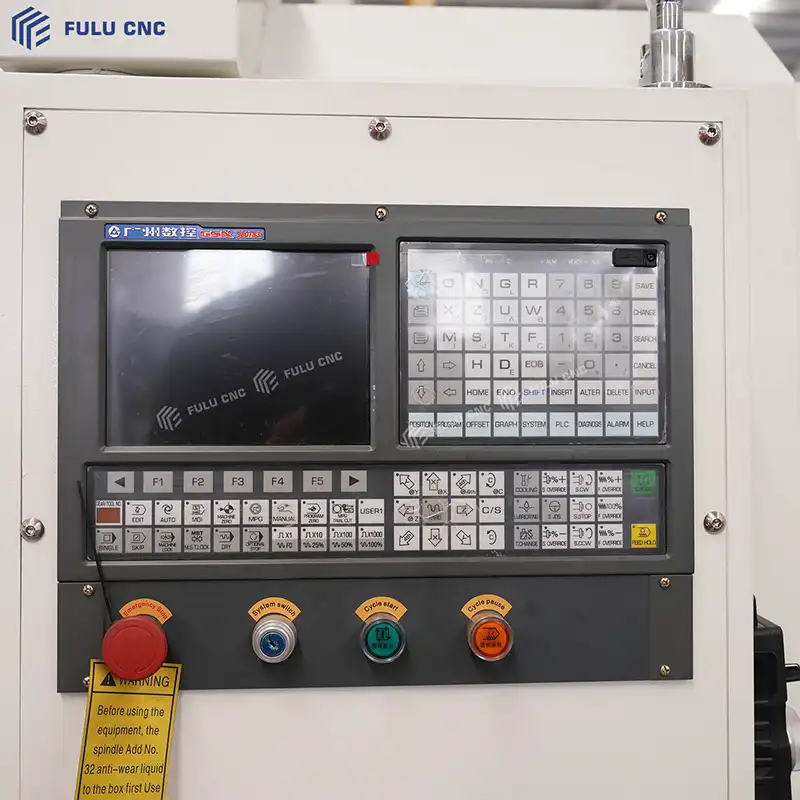

| Système de contrôle | Système de bus GSK980TB3i | 1 | Guangzhou |
| Vis à billes | Axe X: FFZD2505 | 1 | Taiwan Shenghe/Nankin Craft |
| Axe Z: FFZD4010 | 1 | Huaxia | |
| Roulement à vis | X:760204TN/P5DB | 1 paire | Harbin |
| Z:760307TN/P5DB/7206AC/6206RS | 1 ensemble | Harbin | |
| Variateur de fréquence | 7.5KW | 1 | National |
| Roulement de broche | 234424BM1/SP5（120×180×72） | 1 | HRB |
| NN3024K/W33/P5.2（120×180×46） | 1 | HRB | |
| NN3020K/W33/P5（105×160×26） | 1 | HRB | |
| 6019（105×160×26） | 1 | HRB | |
| Porte-outil | LDB4-6150/110 | 1 | Hongda |

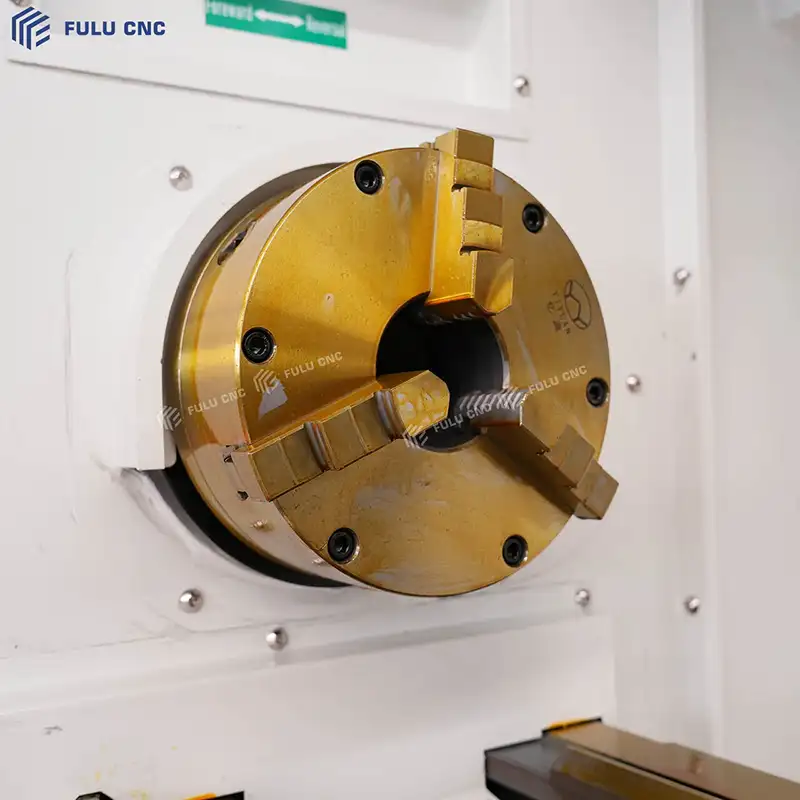

| Mandrin manuel | Φ250 trois mors | 1 | National |
| Système de lubrification | TZ-150/4C | 1 | National |
| Pompe de refroidissement | AB-25 | 1 | National |
| Nom du kit |
| Mandrin hydraulique de 6/8/10 pouces |

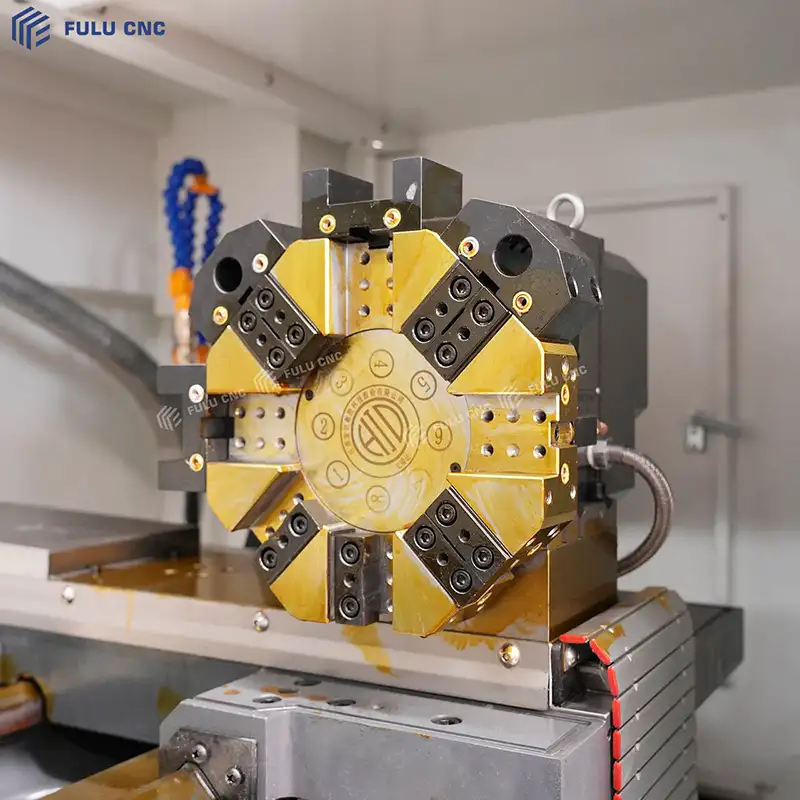

| Tour d'outils électriques de 6/8 stations |
| Queue hydraulique |
| Système de contrôle GSK/Fanuc/Simens |
