Từ nguyên liệu chất lượng cao đến gia công chính xác, từng công đoạn đều được kiểm soát nghiêm ngặt, chỉ nhằm tạo ra các bộ phận lõi máy tiện có độ chính xác cao và độ bền cao
Phù hợp với sản xuất hàng loạt lớn, gia công linh kiện chính xác, tùy chỉnh chi tiết phi tiêu chuẩn và các điều kiện làm việc khác, chuyên sâu trong các ngành công nghiệp lớn.

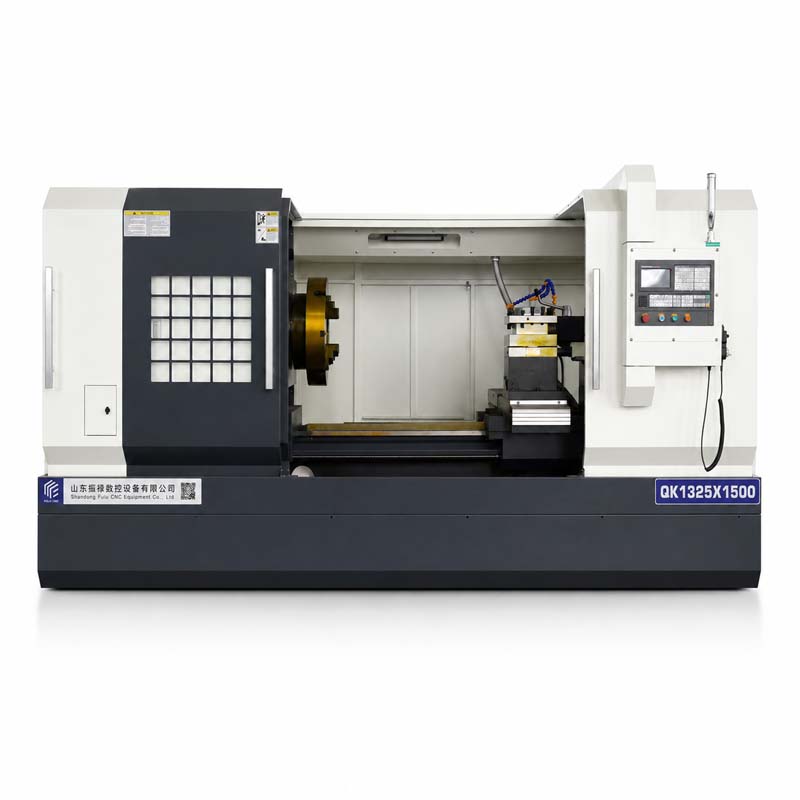

| Dự án | QK1325-1500 |
| Đường kính quay tối đa của thân máy | Φ800 mm |
| Đường kính quay tối đa trên bàn trượt | Φ480 mm |
| Chiều dài chi tiết tối đa | 1500 mm |
| Chiều rộng đường ray dẫn hướng | 600 mm |
| Lỗ thông trục chính | Φ255 mm |
| Phạm vi gia công ren ống | Φ120～250 mm |
| Phạm vi tốc độ trục chính | 20～420 vòng/phút (4 cấp biến tần) |
| Công suất động cơ chính | 15 kW |
Đặc điểm sản phẩm
Cấu trúc giường phẳng, độ cứng cao cho gia công cắt nặng Giường phẳng toàn bộ, gang chất lượng cao, độ cứng mạnh, khả năng chịu tải lớn, phù hợp cho gia công thô và tinh các chi tiết có đường kính lớn, trục dài, chi tiết nặng, chống rung tốt, khó bị biến dạng.
Thân thiện với người sử dụng, dễ dàng tiếp cận Thiết kế trưởng thành, chi phí sản xuất và bảo trì thấp, giá rẻ hơn so với máy tiện nghiêng cùng thông số, kinh tế và thực tiễn, hồi vốn nhanh.
Đường ray bền, độ chính xác ổn định Đường ray cứng hình chữ nhật / Đường ray tôi trung tần, bền, khả năng giữ độ chính xác tốt; đi kèm với vít bi chính xác, định vị chính xác, độ chính xác lặp lại cao.
| Dự án | QK1325-1500 |
| Đường kính quay tối đa của thân máy | Φ800 mm |
| Đường kính quay tối đa trên bàn trượt | Φ480 mm |
| Chiều dài chi tiết tối đa | 1500 mm |
| Chiều rộng đường ray | 600 mm |
| Lỗ thông trục chính | Φ255 mm |
| Phạm vi gia công ren ống | Φ120～250 mm |
| Phạm vi tốc độ trục chính | 20～420 r/phút（4 cấp biến tần） |
| Công suất động cơ chính | 15 kW |
| Hành trình trục X | 420 mm |
| Hành trình trục Z | 1350 mm |
| Hành trình trục Z | 4000 mm/min |
| Tốc độ di chuyển nhanh trục Z | 6000 mm/min |
| Thông số kẹp | Φ630 kẹp tay 4 chấu |
| Đầu dao | Đầu dao điện điều khiển số 4 vị trí |
| Kích thước mũi dao | 32×32 mm |
| Đường kính ống chóp của đầu đuôi | Φ120 mm |
| Lỗ chóp của đầu đuôi | MT6 |
| Hành trình đầu đuôi | 250 mm |
| Độ chính xác định vị | 0.02 mm |
| Độ chính xác định vị lặp lại | 0.01 mm |
| Trọng lượng toàn bộ máy | Khoảng 6.5 t |
| Kích thước bên ngoài (dài×rộng×cao) | 4100 × 1930 × 1900 mm |
| Cấu hình tiêu chuẩn |

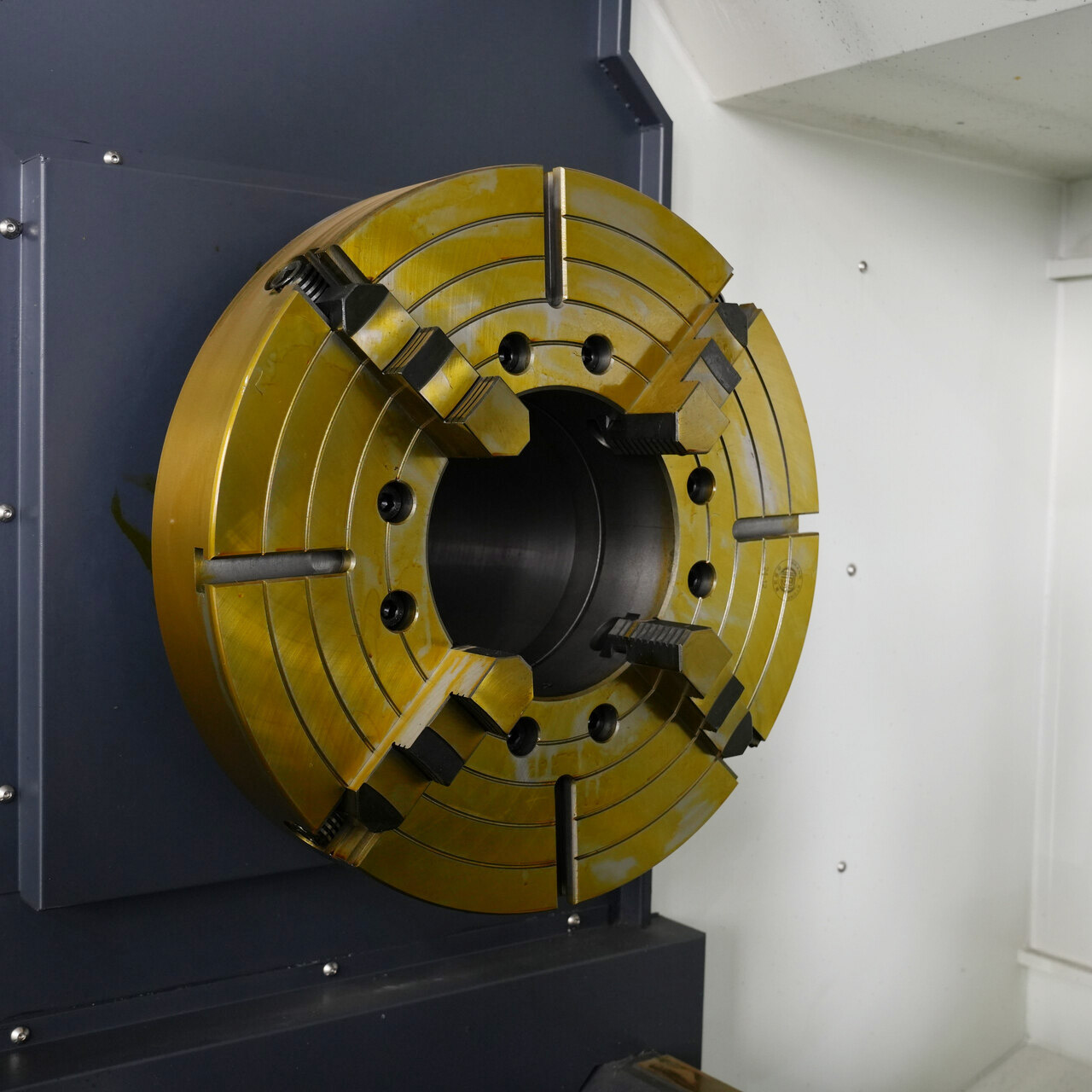

| Φ630 Mâm cặp tay quay bốn chấu |

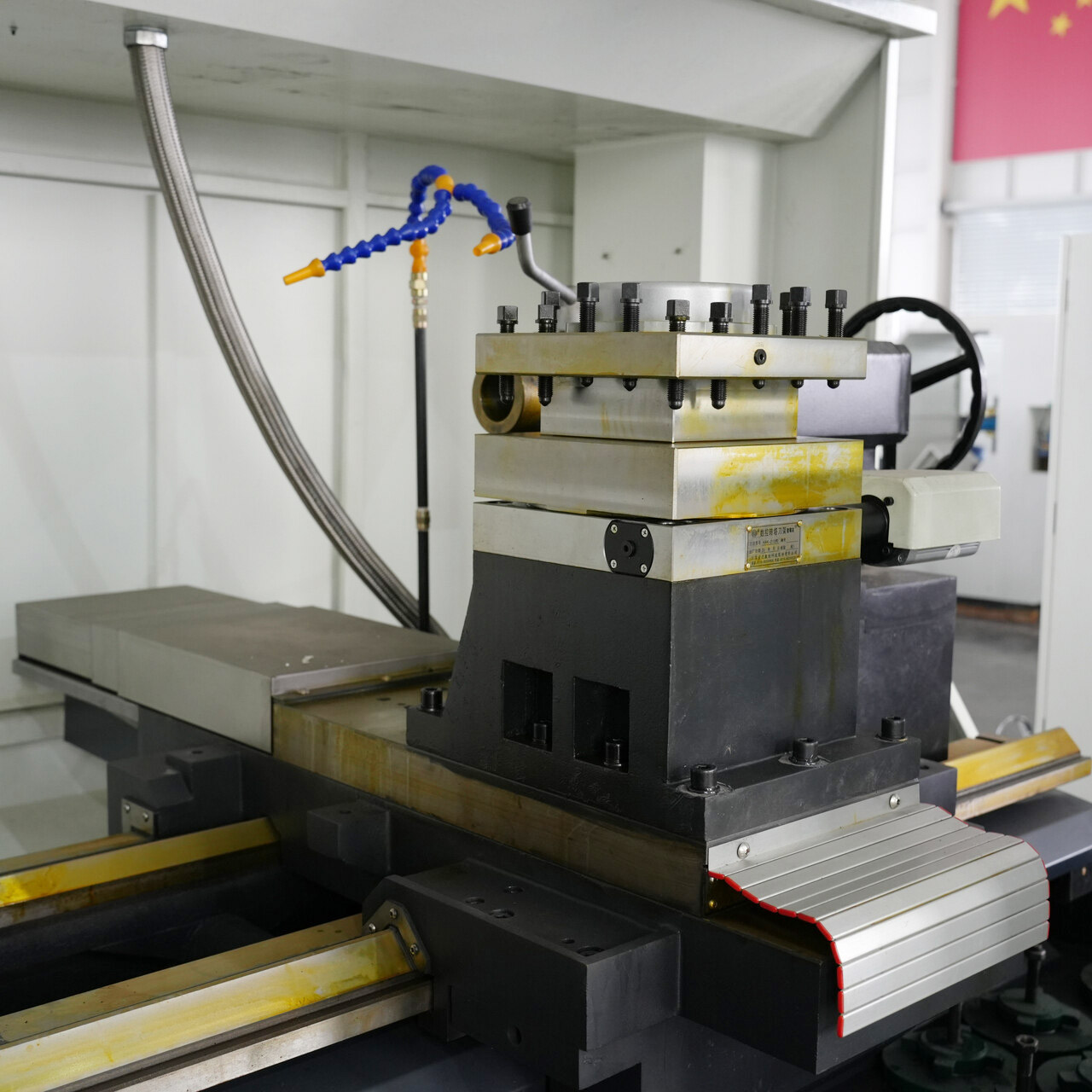

| Giá đỡ dao điện bốn vị trí |
| Đế sau tay quay |
| Giá đỡ phía sau (Giá đỡ ống) |
| Hệ thống bôi trơn tự động tập trung |
| Hệ thống làm mát |
| Đèn chiếu sáng làm việc |
| Miếng đệm điều chỉnh |

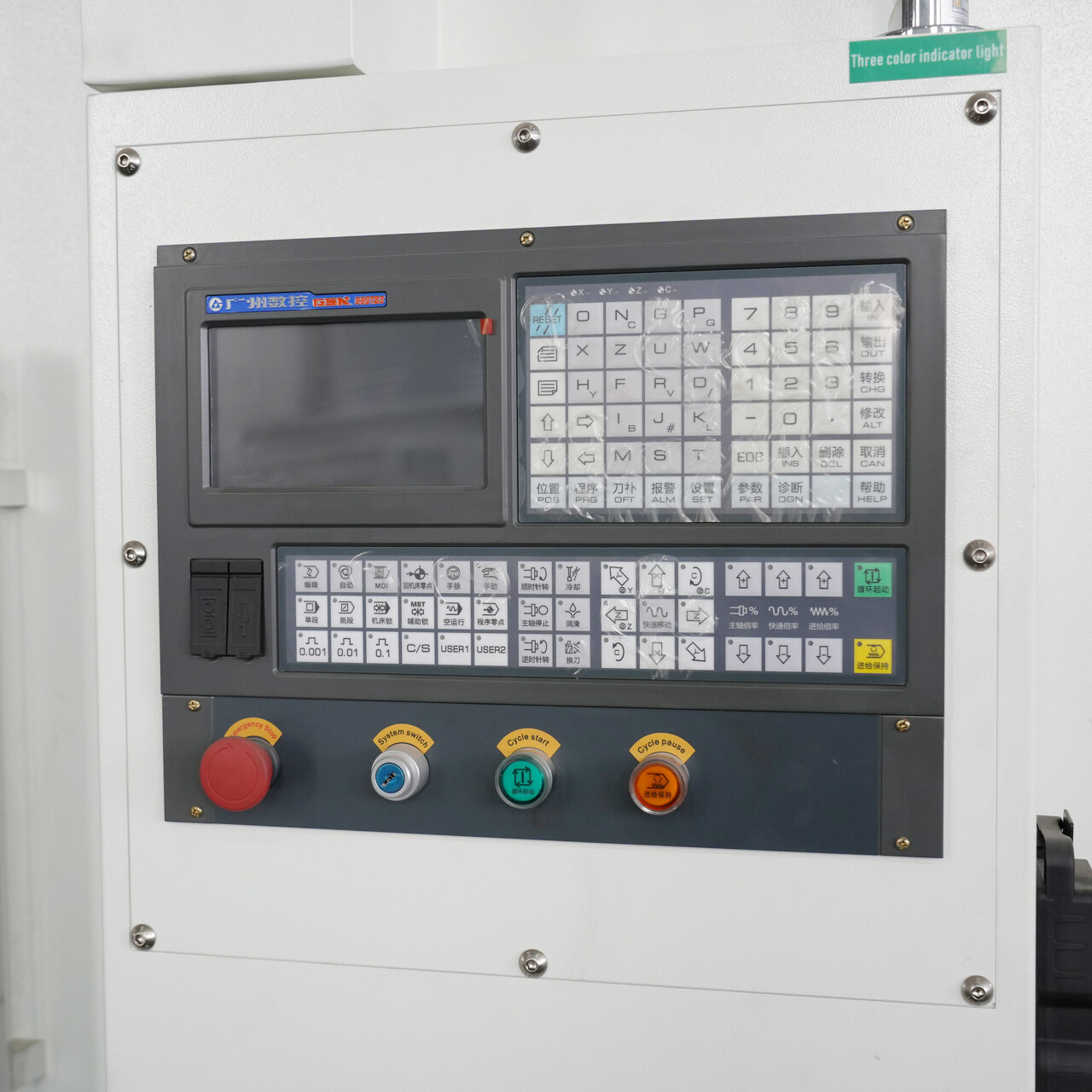

| Hệ thống CNC GSK980TC3 (Cấu hình tiêu chuẩn phổ biến trong ngành) |
| Hệ thống điều chỉnh tốc độ biến tần trục chính |

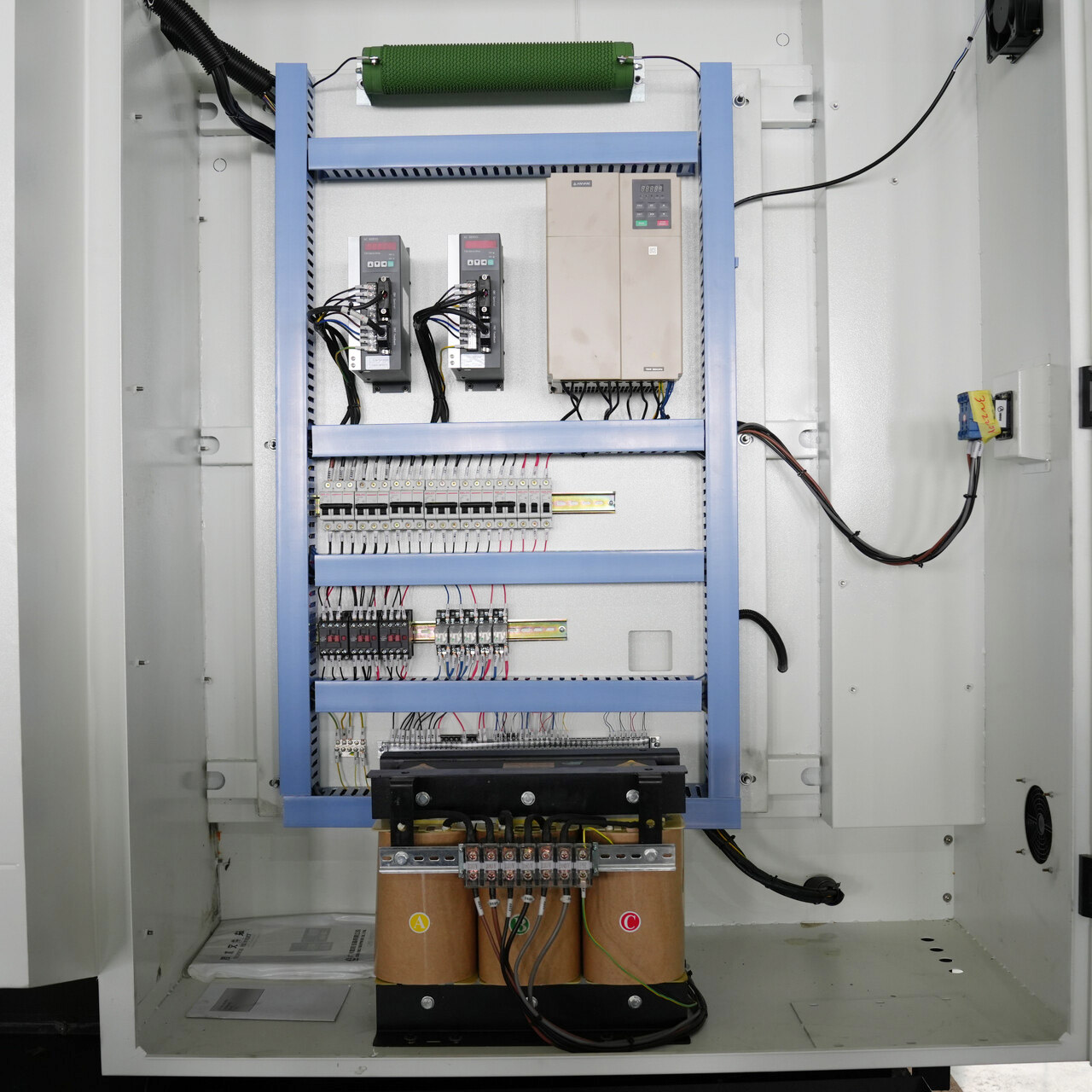

| Tủ điều khiển điện độc lập |
| Thiết bị bảo vệ giới hạn |
| Tên bộ phận |
| Mâm cặp thủy lực 6/8/10 inch |
| Đầu dao điện 6/8 vị trí |
| Đế đuôi thủy lực |
| Hệ thống điều khiển GSK/Fanuc/Simens |
