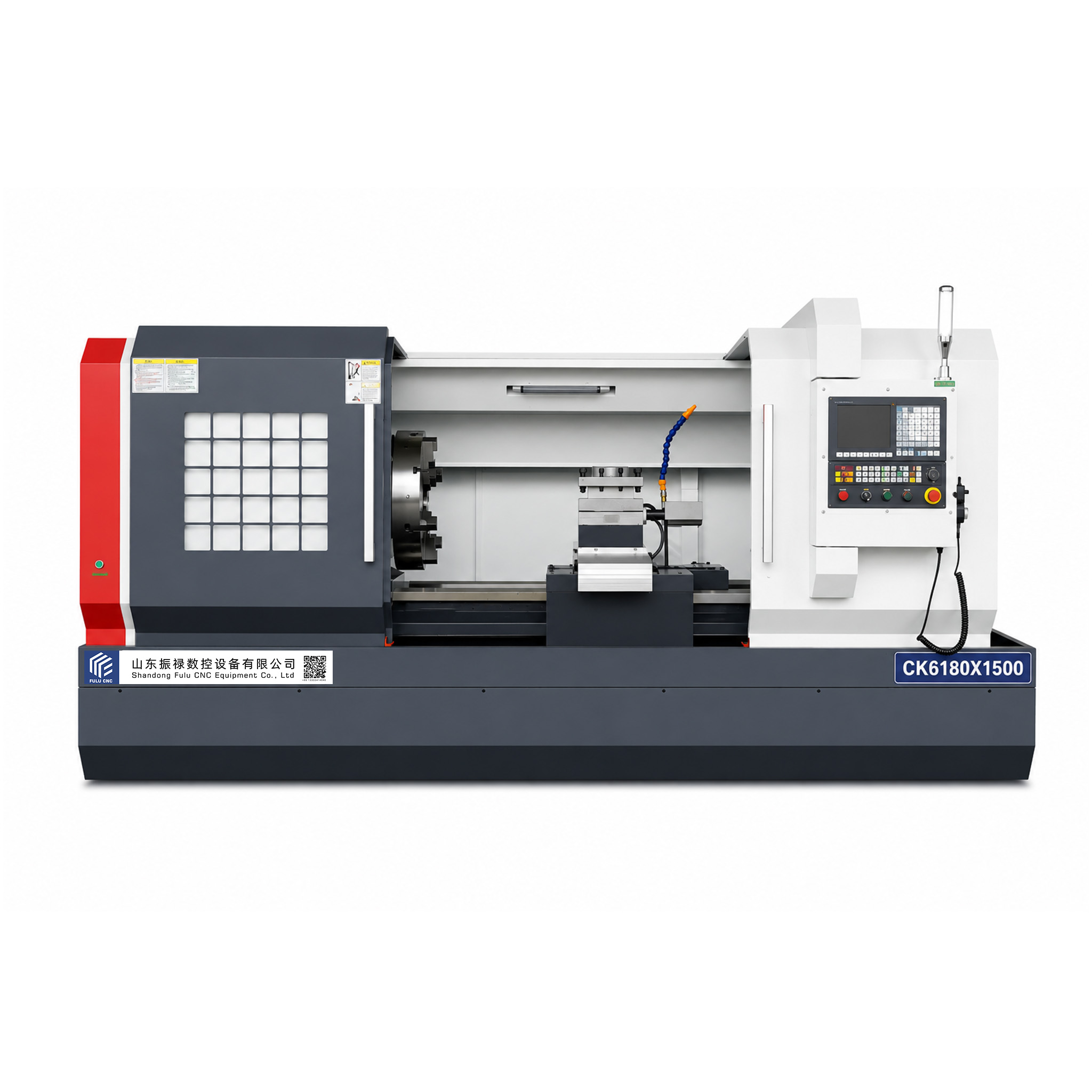

CK6180X1500

Thông số sản phẩm

Dự án Đơn vị Thông số kỹ thuật
Đường kính quay tối đa của chi tiết trên thân giường mm ф800
Đường kính quay tối đa của chi tiết trên giá dao mm ф480
Chiều dài chi tiết tối đa mm 1500/2000/3000
Chiều dài gia công hiệu quả mm 1350/1850/2850
Chiều rộng đường ray giường máy mm 600
Đường kính lỗ trục chính mm ф105
Chi tiết nội dung Tư vấn trực tuyến

Đặc điểm sản phẩm

  • icon 1 Cấu trúc giường phẳng, độ cứng cao cho gia công cắt nặng Giường phẳng toàn bộ, gang chất lượng cao, độ cứng mạnh, khả năng chịu tải lớn, phù hợp cho gia công thô và tinh các chi tiết có đường kính lớn, trục dài, chi tiết nặng, chống rung tốt, khó bị biến dạng.
  • icon 2 Thân thiện với người sử dụng, dễ dàng tiếp cận Thiết kế trưởng thành, chi phí sản xuất và bảo trì thấp, giá rẻ hơn so với máy tiện nghiêng cùng thông số, kinh tế và thực tiễn, hồi vốn nhanh.
  • icon 3 Đường ray bền, độ chính xác ổn định Đường ray cứng hình chữ nhật / Đường ray tôi trung tần, bền, khả năng giữ độ chính xác tốt; đi kèm với vít bi chính xác, định vị chính xác, độ chính xác lặp lại cao.



Dự án Đơn vị Thông số
Đường kính quay tối đa của chi tiết trên thân máy mm ф800
Đường kính quay tối đa của chi tiết trên thân máy mm ф480
Chiều dài chi tiết tối đa mm 1500/2000/3000
Chiều dài gia công hiệu quả mm 1350/1850/2850
Chiều rộng đường ray thân máy mm 600
Đường kính lỗ trục chính mm ф105
Mã đầu trục chính - C11
Phạm vi tốc độ trục chính (biến tần điều chỉnh vô cấp) r/min 40-125/110-350/290-950
Mâm cặp (thủ công) mâm cặp bốn chấu mm Ф630
Công suất động cơ chính Kw 15 tháng 11
Kích thước dao mm 32×32
Đầu dao điện - Đầu dao đứng bốn vị trí
Hành trình tối đa của bàn máy theo hướng Z mm 1500/2000/3000
Hành trình tối đa của đầu dao theo hướng X mm 420
Tốc độ di chuyển nhanh của bàn máy theo hướng Z m/min 6
Tốc độ di chuyển nhanh của đầu dao theo hướng X m/min 4
Mô men xoắn trục X/Z nm 15 tháng 10
Đường kính ống kẹp của đầu kẹp mm Φ120
Hành trình của ống kẹp mm 250
Độ nghiêng của ống kẹp - Morse số 6
Hình dáng máy (dài x rộng x cao) mm 3400/3900/4400/5400*2000 *2000
Tên bộ phận Mẫu mã Nhà sản xuất
Hệ thống CNC Hệ thống giá trị tuyệt đối GSK980TB3i đầy đủ GSK
Động cơ chính 11KW/15KW Thượng Hải
Bạc đạn trục chính   Hắc Long Giang
Trục vít bi trục X φ32*06 Đài Loan
Trục vít bi trục Z Φ63*10 Đài Loan
Mâm cặp 630 bốn chấu Ngọc Khê
Giá đỡ dao 4 vị trí điện Hồng Đạt
Tên bộ phận
Mâm cặp thủy lực 6/8/10 inch
Tháp dao điện 6/8 vị trí
Đế đuôi thủy lực
Hệ thống điều khiển GSK/Fanuc/Simens

Chi tiết sản phẩm

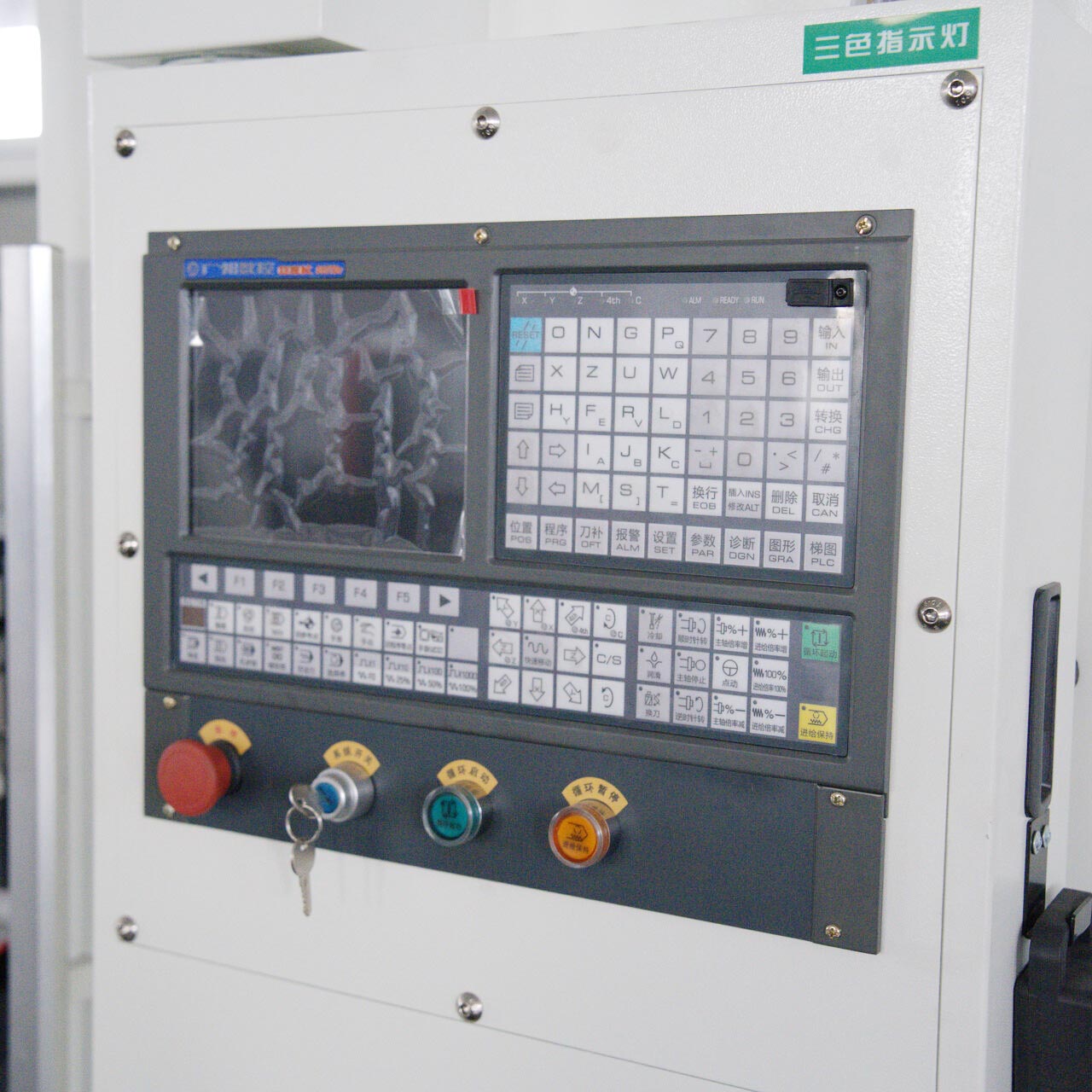

hình ảnh đặc trưng 1
  • Hệ thống CNC GSK sử dụng kiến trúc phần cứng mô-đun, bao gồm đơn vị điều khiển chính, bộ điều khiển servo và mô-đun đầu vào đầu ra, có thể cấu hình linh hoạt, phù hợp với nhu cầu sử dụng của các loại máy khác nhau.
  • ----

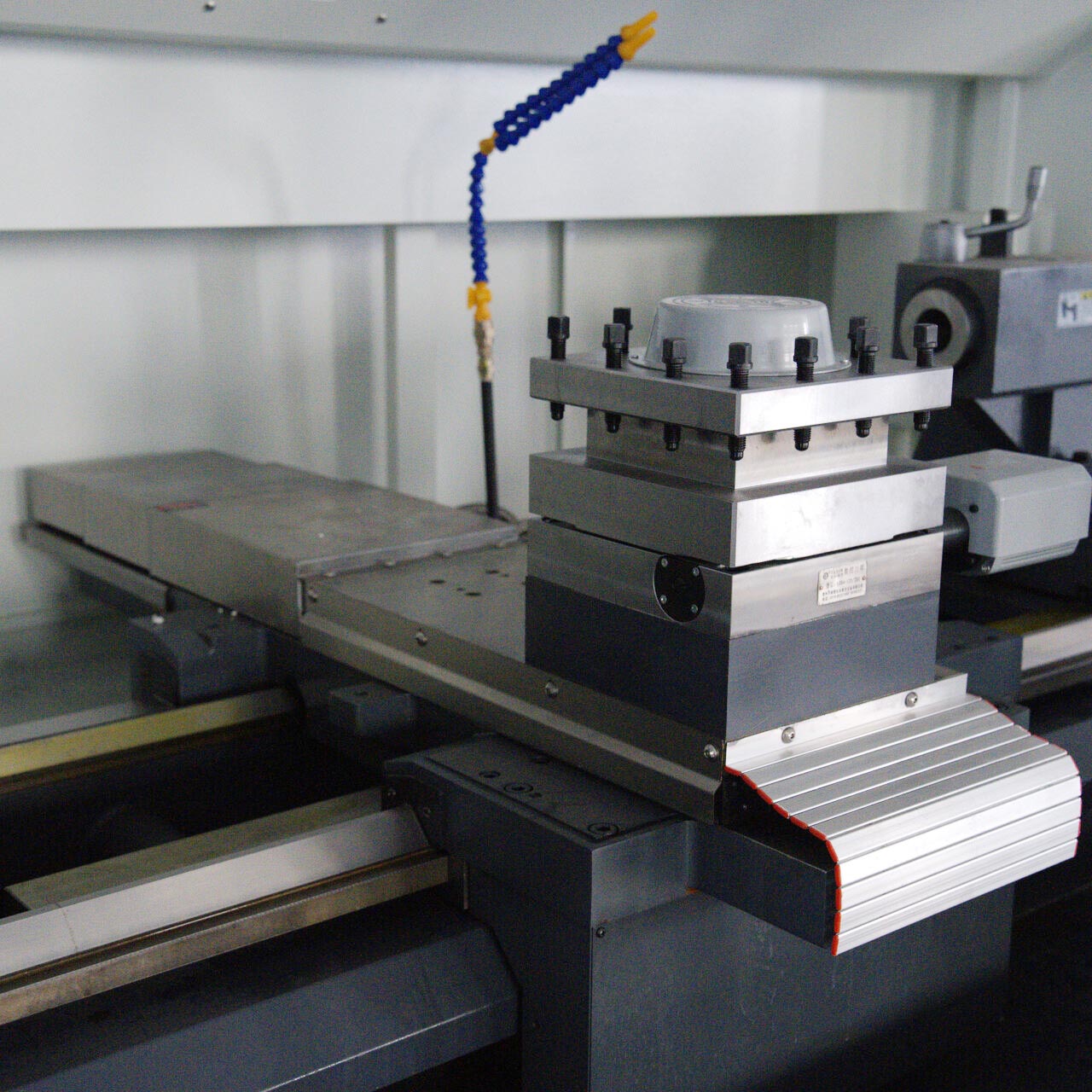

hình ảnh đặc trưng 2
  • Giá đỡ dao điện 4 vị trí là bộ phận thay dao tự động thường được sử dụng nhất trên máy tiện CNC kiểu giường phẳng kinh tế, với 4 vị trí lắp đặt công cụ được phân bố đều trên thân dao, có thể lắp đồng thời 4 dao tiện, hoàn thành việc thay dao tự động qua mã T trong chương trình CNC mà không cần phải điều khiển bằng tay.
  • ----

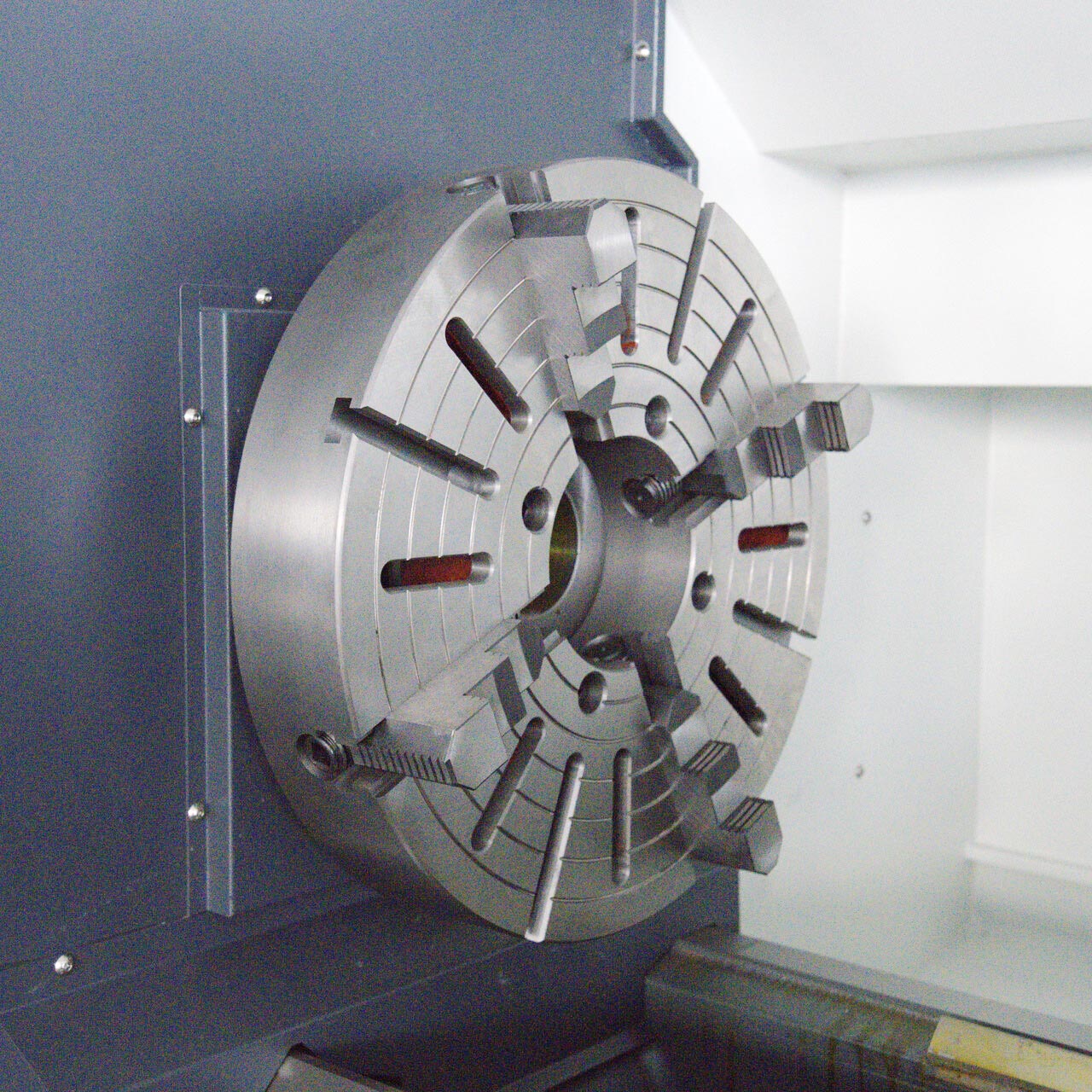

hình ảnh đặc trưng 3
  • Được lắp đặt ở đầu trục chính, dùng để kẹp và định vị chi tiết. Khác với chuck tự định tâm ba mảnh thông thường, mỗi mảnh kẹp đều có thể điều chỉnh riêng lẻ, do đó có thể kẹp các chi tiết không đều, lệch tâm và lớn, mang lại tính linh hoạt cao hơn trong việc kẹp và độ chính xác gia công.
  • ----

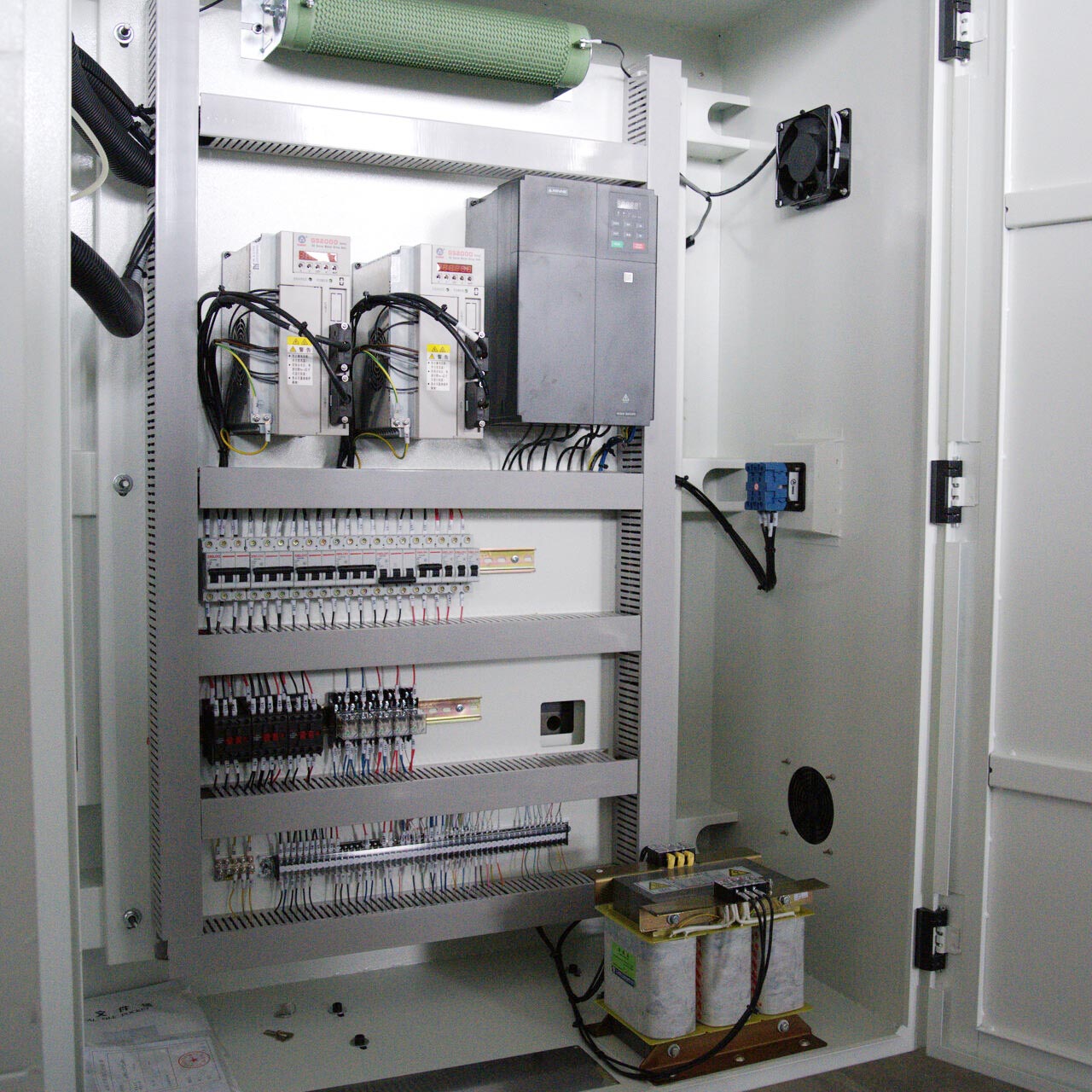

hình ảnh đặc trưng 4
  • Tủ điều khiển điện là "bộ não" của máy CNC. Nó chuyển đổi các lệnh chương trình CNC thành các chuyển động chính xác, đồng thời phân phối điện an toàn và bảo vệ các linh kiện điện khác nhau của máy.
  • ----

Chọn Cấu Hình

------

Các bộ phận có thể gia công

Đặc điểm: Răng hoa bên ngoài, ren hình thang, tỷ lệ dài lớn
Đặc điểm: Rãnh bánh xe, lỗ trung tâm, mặt đầu Đĩa tròn, lỗ trung tâm, lỗ bu lông phân bố đều, rãnh dừng
Đặc điểm: Lỗ sâu ống dài, bề mặt bên trong bóng, rãnh niêm phong
Bao gồm: Bu lông, đai ốc, chốt định vị, đinh tán, các bộ phận nhỏ của thiết bị
Ren ống (G/Rc), bề mặt hình nón 60°, vị trí lục giác
Đặc điểm: Tiện tròn bên ngoài + Phay bên cạnh phẳng / Rãnh hướng tâm / Lỗ nhỏ

------
