| Diâmetro máximo de rotação na mesa deslizante | mm | Φ400 |
| Diâmetro máximo de rotação na mesa deslizante | Φ200 | |
| Comprimento máximo de usinagem | mm | 750/1000/1500 |
| Diâmetro máximo de usinagem | mm | Φ400 |
| Diâmetro máximo da barra | mm | Φ200 |
| mandril | mandril de 3 garras 200 |
Características do produto
Estrutura de cama plana, alta rigidez para corte pesado Cama plana integral, ferro fundido de alta qualidade, forte rigidez e alta capacidade de carga, adequada para usinagem grosseira e precisa de peças pesadas de grande diâmetro e longas, boa resistência a vibrações e difícil deformação.
Amigável para operação, fácil de aprender Design maduro, baixo custo de fabricação e manutenção, preço mais barato do que tornos inclinados de mesma especificação, econômico e prático, retorno rápido.

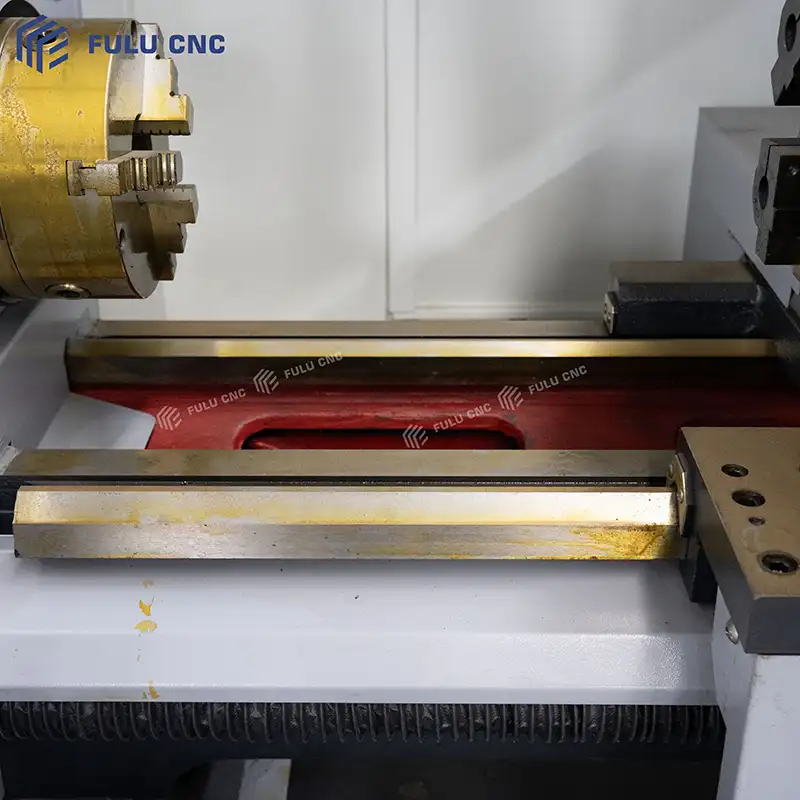

Guias resistentes ao desgaste, precisão estável Guias retangulares de alta dureza / guias temperadas de média frequência, resistentes ao desgaste, boa manutenção de precisão; equipadas com parafusos de esferas de precisão, posicionamento preciso e alta repetibilidade.

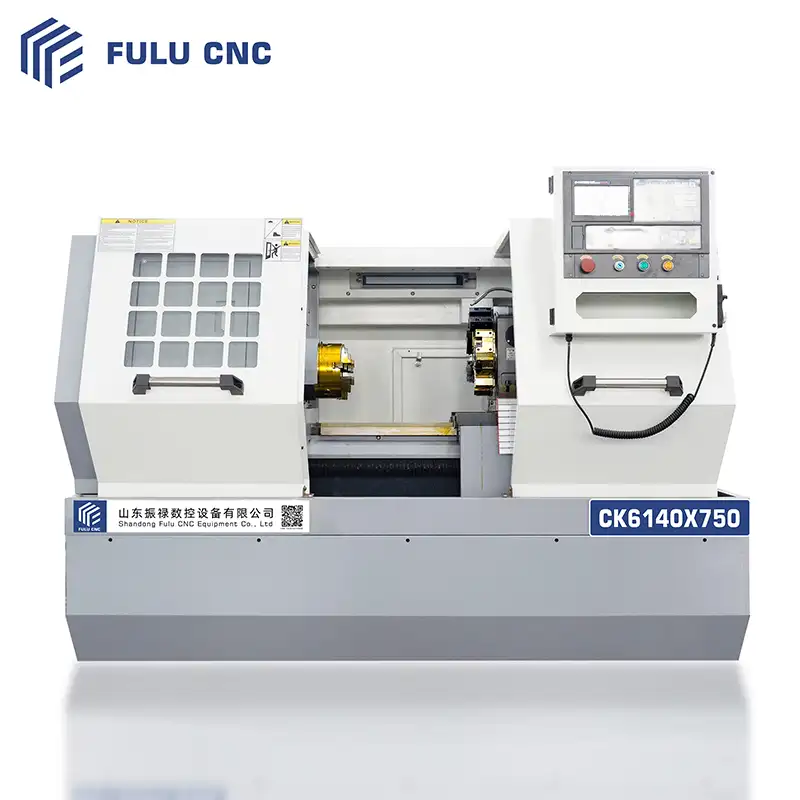

| Projeto (CK6140) | Unidade | CK6140 |
| Diâmetro máximo de rotação no suporte do leito | mm | Φ400 |
| Diâmetro máximo de rotação no suporte | Φ200 | |
| Comprimento máximo de processamento | mm | 750/1000/1500 |
| Diâmetro máximo de processamento | mm | Φ400 |
| Diâmetro máximo da barra | mm | Φ200 |
| Mandril | Mandril de 200 três garras | |
| Tipo de cabeçote do eixo | ISO (GB)A2-6 | |
| Diâmetro do furo passante do eixo | mm | Φ52 |
| Número de estágios do eixo | Velocidade variável contínua/duas marchas (variável dentro da marcha) | |
| Faixa de velocidade do eixo | r/min | 10-1800/50-1600 |
| Curso do eixo X/Z | mm | 200/（750/1000/1500） |
| Diâmetro do parafuso de avanço do eixo X/Z × passo | mm | Φ20/φ40 |
| Velocidade de avanço rápido do eixo X/Z | m/min | 6 de abril |
| Tipo de porta-ferramenta | Vertical elétrica | |
| Número de estações | 4 | |
| Dimensões do porta-ferramenta | mm | 20×20 |
| Diâmetro do cilindro/curso | mm | Φ65/100 |
| Conicidade do furo interno do cilindro | MT4 | |
| Tipo de acionamento do cilindro | Manual | |
| Forma de movimento do corpo do tailstock | Manual | |
| Potência do motor do eixo | Kw | 5.5 |
| Potência do motor da bomba de resfriamento | W | 90 |
| Forma de disposição do leito | Leito plano | |
| Tipo de guia | Guia dura (média HRC55) | |
| Dimensões externas da máquina: comprimento × largura × altura | mm | 2150/2650/3250X1500X1700 |
| Nome do acessório | Modelo e especificação | Fabricante |

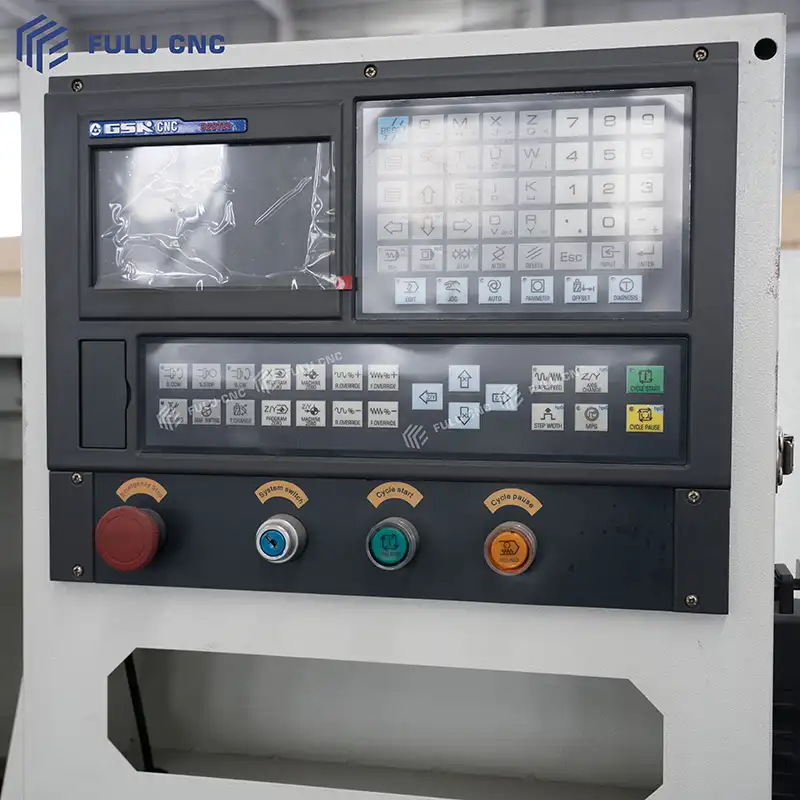

| Sistema CNC | Sistema em inglês GSK980TB3i | GSK |
| Motor principal | 5.5KW | Xangai |
| Rolamento do eixo principal | Harbin | |
| Fuso de esferas do eixo X | Φ20 | Jiangsu Qijian |
| Fuso de esferas do eixo Z | Φ40 | Jiangsu Qijian |
| Mandril | 200 mandril de três garras autocentrante | Wafangdian |
| Porta-ferramentas | 4 posições elétricas | Wenchang |
| Nome do conjunto |

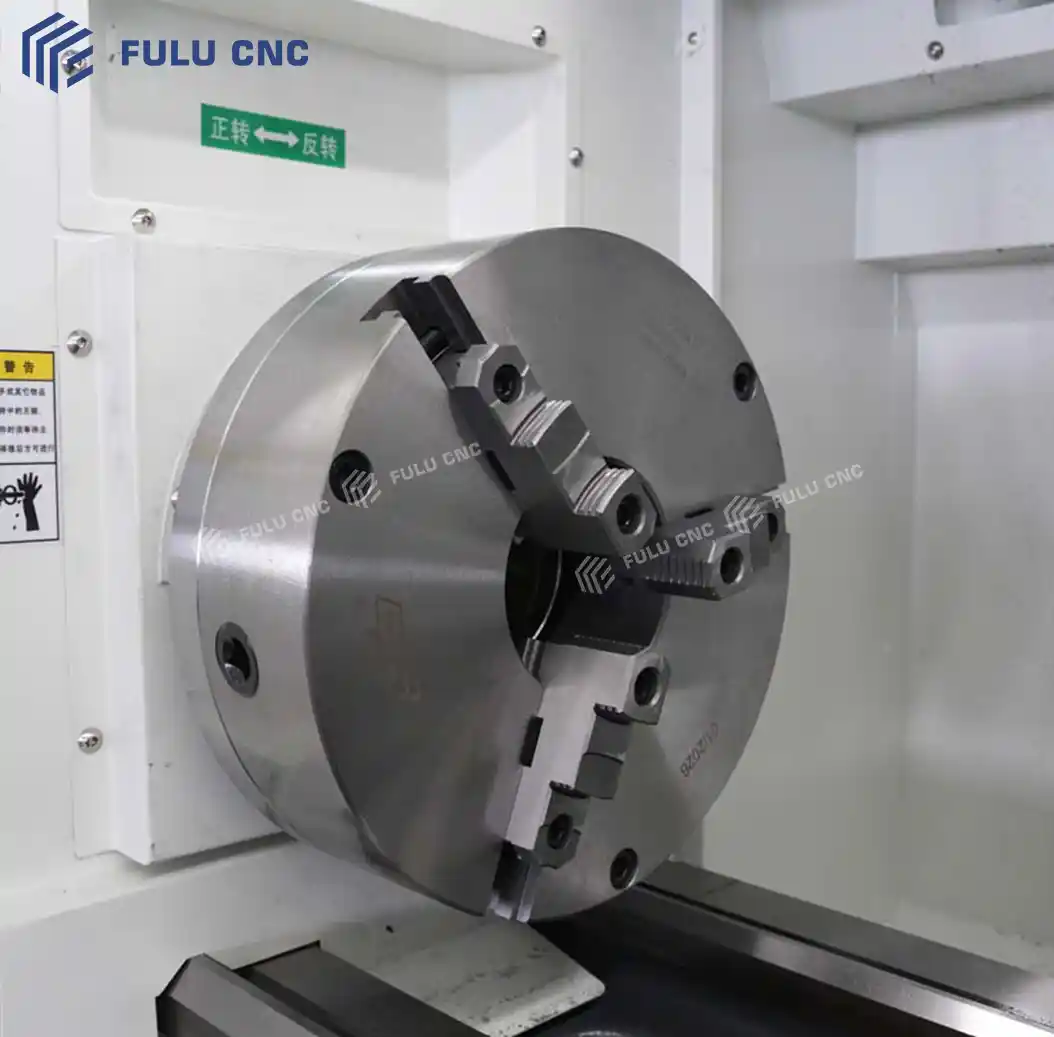

| Mandril hidráulico de 6/8/10 polegadas |

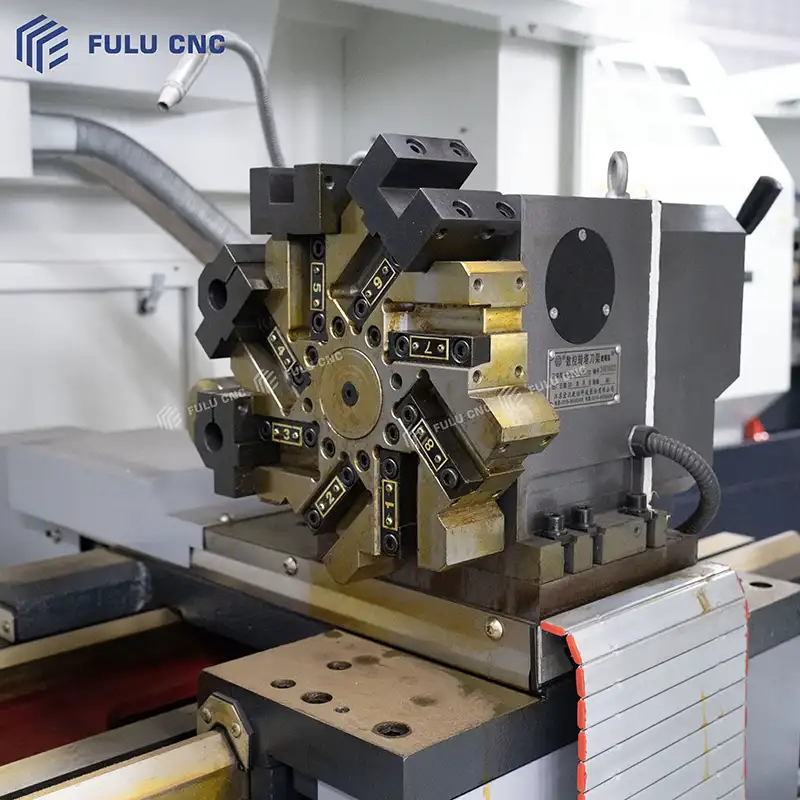

| Torre de ferramentas elétrica de 6/8 estações |
| Contraponto hidráulico |
| Sistema de controle GSK/Fanuc/Siemens |
