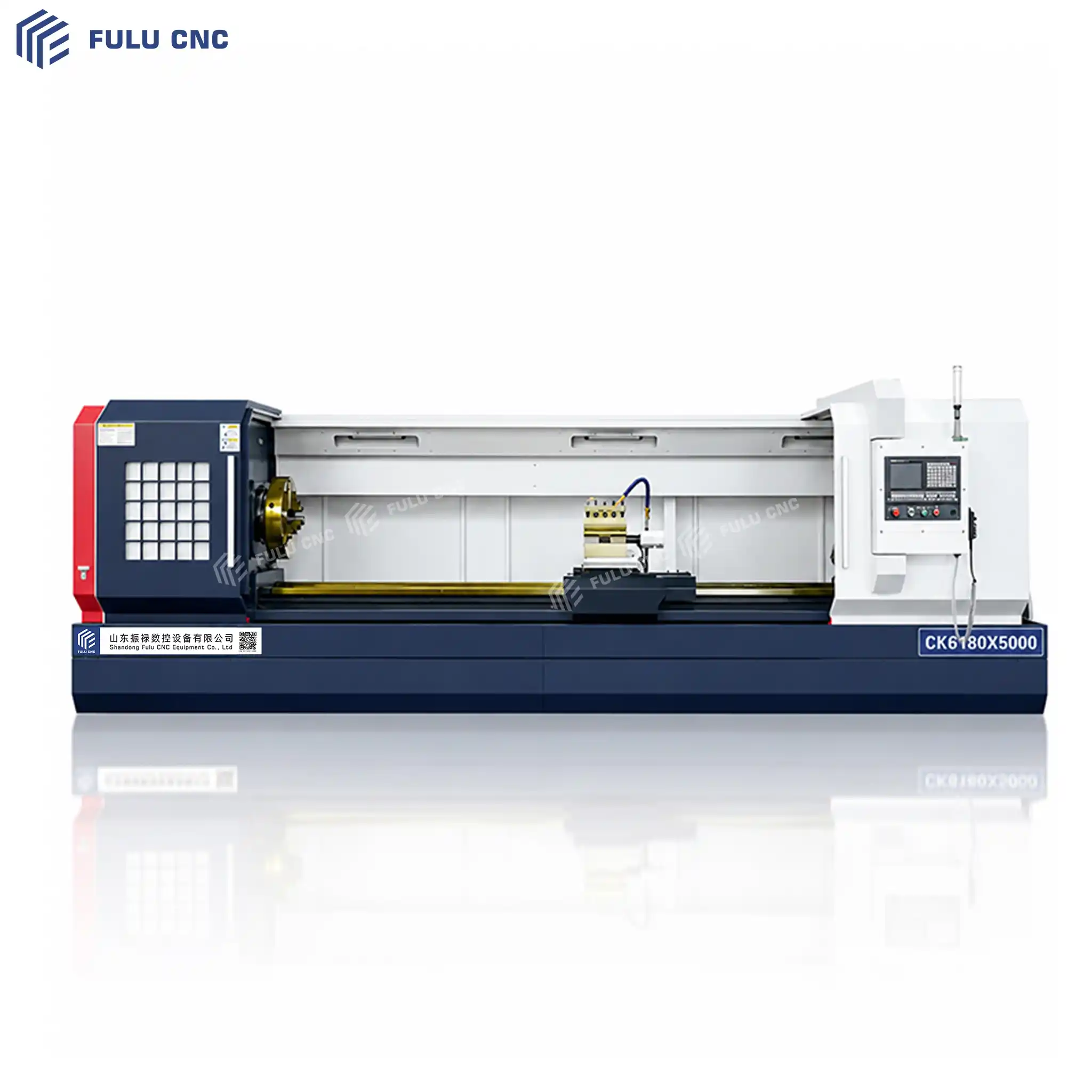

ck6180x5000 heavy duty cnc lathe machine

CK6180X5000 सीएनसी टर्निंग मशीन

परियोजना	इकाई	विशिष्टता
बिस्तर पर अधिकतम वर्कपीस घूर्णन व्यास	मिमी	ф800
टूल होल्डर पर अधिकतम वर्कपीस घूर्णन व्यास	मिमी	ф480
अधिकतम वर्कपीस लंबाई	मिमी	1500/2000/3000
प्रभावी प्रसंस्करण लंबाई	मिमी	1350/1850/2850
बेड गाइड रेल की चौड़ाई	मिमी	600
स्पिंडल होल व्यास	मिमी	ф105

पूछताछ

सामग्री विवरण पूछताछ

उत्पाद की विशेषताएँ

समतल बिस्तर संरचना, उच्च कठोरता भारी कटाई सम्पूर्ण स्तर बिस्तर, उच्च गुणवत्ता वाली कास्ट आयरन, मजबूत कठोरता, उच्च लोडिंग क्षमता, बड़े व्यास, लंबे शाफ्ट, भारी कार्य के粗精车 के लिए उपयुक्त, अच्छी कंपन प्रतिरोध, विकृत होने में कठिन।
ऑपरेशन के लिए मित्रवत, जल्दी सीखने योग्य परिपक्व डिजाइन, निर्माण और रखरखाव की लागत कम, समान विनिर्देशों के तिरछे मशीनों की तुलना में सस्ता, आर्थिक रूप से व्यावहारिक, जल्दी लाभ।
गाइडवेयर पहनने के लिए प्रतिरोधी, सटीकता स्थिर आयताकार हार्ड रेल / मध्य आवृत्ति क्वenching गाइडवेयर, पहनने के लिए प्रतिरोधी, सटीकता बनाए रखने में अच्छी; सटीक बॉल स्क्रू के साथ, सटीक स्थिति, उच्च पुनरावृत्ति सटीकता।

अधिक जानें

उत्पाद परिचय

संख्यात्मक नियंत्रण समतल मशीन एक क्षैतिज समतल बिस्तर संरचना है, दो अक्ष (X/Z) संयुक्त, शाफ्ट और डिस्क भागों के लिए स्वचालित रूप से बाहरी गोल, आंतरिक छिद्र, शंक्वाकार सतह, गोल आर्क, अंत सतह, कटाई, थ्रेड आदि प्रक्रियाओं को पूरा करने के लिए। सम्पूर्ण कठोरता मजबूत, संरचना सरल, मूल्य प्रदर्शन उच्च है, यह मध्यम और छोटे बैचों, भारी कटाई, लंबे शाफ्ट प्रकार की मशीनिंग के लिए मुख्य मशीन मॉडल है, जो व्यापक रूप से ऑटो पार्ट्स, मोटर, बेयरिंग, कृषि मशीनरी, सामान्य मशीनरी आदि उद्योगों में उपयोग किया जाता है।

तकनीकी पैरामीटर
मानक कॉन्फ़िगरेशन
कॉन्फ़िगरेशन चुनें

परियोजना	इकाई	विशेषताएँ
बिस्तर पर अधिकतम कार्यपीस घूर्णन व्यास	mm	ф800
बिस्तर पर अधिकतम कार्यपीस घूर्णन व्यास	mm	ф480
अधिकतम कार्यपीस लंबाई	mm	1500/2000/3000
प्रभावी प्रसंस्करण लंबाई	mm	1350/1850/2850
बिस्तर गाइड रेल चौड़ाई	mm	600
मुख्य स्पिंडल छिद्र व्यास	mm	ф105
मुख्य स्पिंडल अंत कोड	-	C11
मुख्य स्पिंडल गति रेंज (वेरिएबल फ्रीक्वेंसी कंट्रोल)	r/min	40-125/110-350/290-950
चक (हैंड) चार-क्लिप चक	mm	Ф630
मुख्य मोटर शक्ति	Kw	15 नवंबर
उपकरण का आकार	mm	32×32
इलेक्ट्रिक टूल होल्डर	-	वर्टिकल चार-स्टेशन टूल होल्डर
बिस्तर की अधिकतम यात्रा Z दिशा	mm	1500/2000/3000
टूल होल्डर की अधिकतम पार्श्व यात्रा X दिशा	mm	420
बिस्तर की तेज गति Z दिशा	m/min	6
टूल होल्डर की पार्श्व तेज गति X दिशा	m/min	4
X/Z अक्ष टॉर्क	nm	15 अक्टूबर
टेलस्टॉक सिलेंडर व्यास	mm	Φ120
टेलस्टॉक सिलेंडर यात्रा	mm	250
टेलस्टॉक सिलेंडर का शंकु	-	मोर्स 6
मशीन टूल प्रोफाइल (लंबाई X चौड़ाई X ऊँचाई)	mm	3400/3900/4400/54002000 2000

सामान का नाम	विशेष विवरण मॉडल	निर्माता
संख्यात्मक नियंत्रण प्रणाली	GSK980TB3i कुल बस पूर्ण मूल्य प्रणाली	GSK
मुख्य मोटर	11KW/15KW	शंघाई
स्पिंडल बियरिंग		हार्बिन
X-अक्ष गेंद स्क्रू	φ32*06	ताइवान
Z-अक्ष गेंद स्क्रू	Φ63*10	ताइवान
चक	630 चार-क्लिप	वाफांगडियन
कटर धारक	4 स्थिति विद्युत	होंगडा

सामान का नाम

6/8/10 इंच हाइड्रोलिक चक

6/8 स्टेशन इलेक्ट्रिक टॉवर

हाइड्रोलिक टेलस्टॉक

GSK/Fanuc/Simens नियंत्रण प्रणाली

विवरण जानें

फ्लैट बेड सीएनसी लेथ मशीन का विवरण

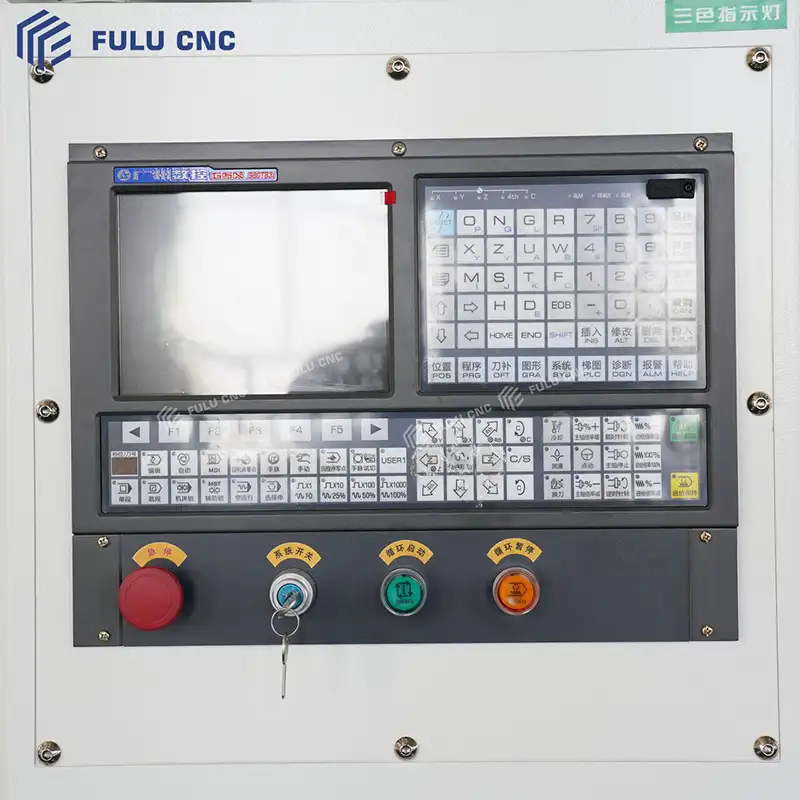

GSK नियंत्रण प्रणाली

GSK संख्यात्मक नियंत्रण प्रणाली में मॉड्यूलर हार्डवेयर आर्किटेक्चर है, जिसमें मुख्य नियंत्रण इकाई, सर्वो ड्राइव और इनपुट आउटपुट मॉड्यूल शामिल हैं, जो लचीले ढंग से कॉन्फ़िगर किए जा सकते हैं, विभिन्न मशीनों की उपयोग आवश्यकताओं के अनुकूल हैं।

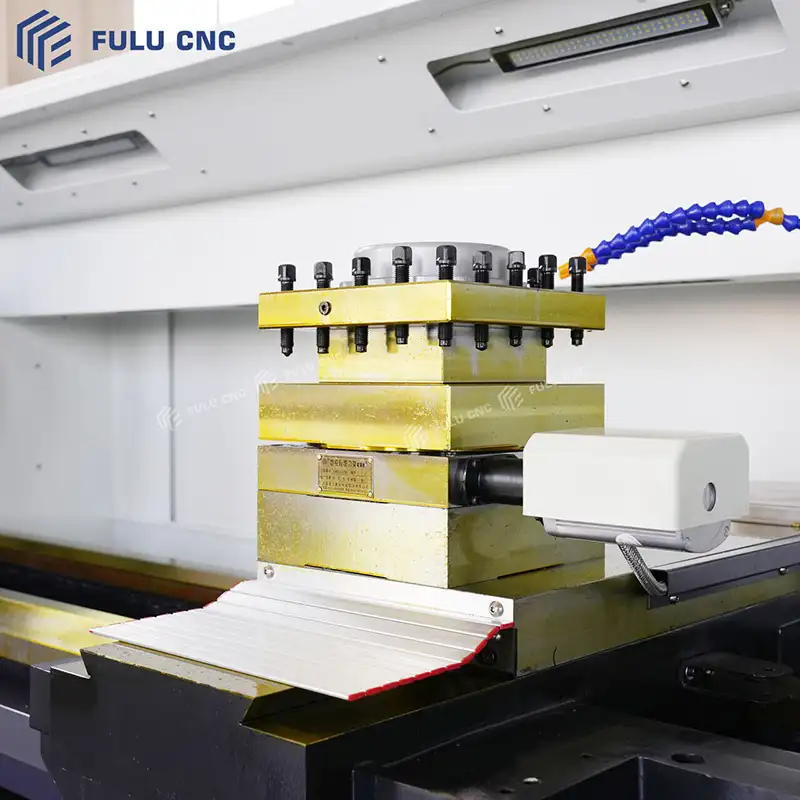

ck6180x5000 4 station electric tool post

4 स्टेशन इलेक्ट्रिक टूल होल्डर

4 स्टेशन इलेक्ट्रिक टूल होल्डर आर्थिक प्रकार के फ्लैट बेड CNC टर्निंग मशीन का सबसे सामान्य स्वचालित टूल चेंजिंग घटक है, जिसमें टूल बॉडी पर समान रूप से 4 टूल इंस्टॉलेशन स्टेशन वितरित होते हैं, जो एक साथ 4 टर्निंग टूल को स्थापित कर सकते हैं, CNC प्रोग्राम T कोड के माध्यम से स्वचालित रूप से टूल चेंजिंग को पूरा करते हैं, बिना मैन्युअल रूप से हैंडल को घुमाए।

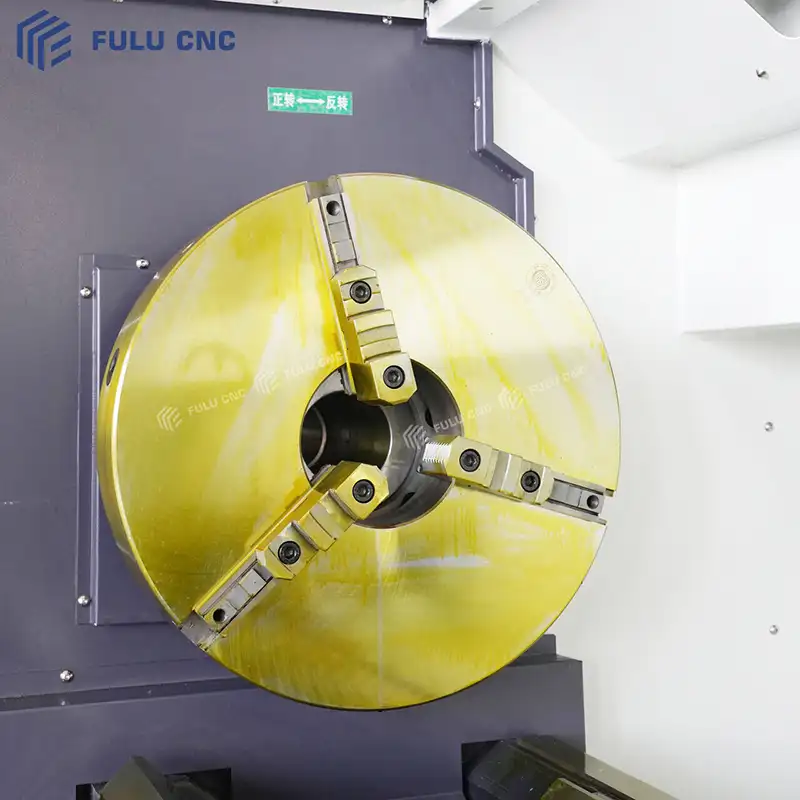

तीन-क्लॉज केंद्रित चक

तीन-क्लॉज केंद्रित चक CNC टर्निंग मशीन और सामान्य टर्निंग मशीन में सबसे सामान्य कार्यपीस केंद्रित पकड़ने वाला उपकरण है, जो मशीन के मुख्य स्पिंडल के सामने स्थापित होता है, आंतरिक पिरामिड संरचना के माध्यम से तीन चक को समकालिक रेडियल विस्तार के लिए संचालित करता है, स्वचालित रूप से कार्यपीस को केंद्रित और पकड़ता है, यह गोल रॉड सामग्री, गोल डिस्क प्रकार के कार्यपीस को पकड़ सकता है, और यह सुनिश्चित कर सकता है कि कार्यपीस का रोटेशन केंद्र मुख्य स्पिंडल के केंद्र के साथ मेल खाता है।

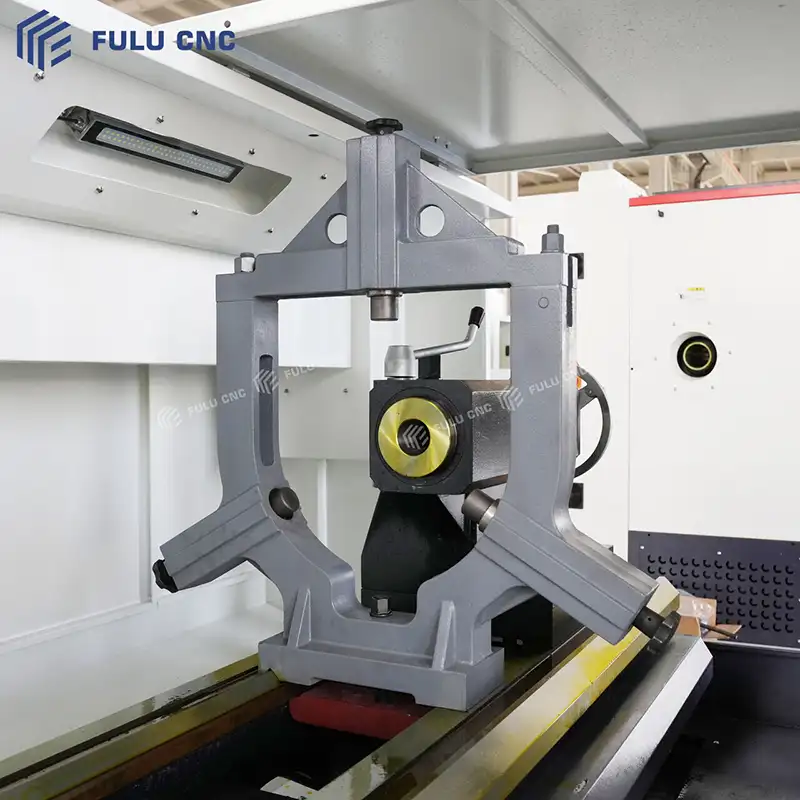

टर्निंग मशीन केंद्र समर्थन

लंबे धुरी प्रकार के कार्यपीस (स्क्रू, प्रकाश धुरी, लंबे पिन धुरी) को संसाधित करते समय, कार्यपीस के मध्य भाग का समर्थन करता है, काटने की शक्ति को संतुलित करता है, कार्यपीस के कंपन और मुड़ने से रोकता है, लंबे हिस्से की गोलाई, सीध और प्रसंस्करण सटीकता को सुनिश्चित करता है, और चाकू के झटके, चाकू के टूटने, कार्यपीस के विकृत होने से बचाता है।

सीएनसी मशीन कॉन्फ़िगरेशन चुनें

छह इंच का हाइड्रोलिक चक

8 इंच हाइड्रोलिक चक

10 इंच हाइड्रॉलिक चक

आठ स्थानों वाला इलेक्ट्रिक टूल टॉवर

छह स्थानों वाला इलेक्ट्रिक टॉवर

सिमेन्स नियंत्रण प्रणाली

GSK नियंत्रण प्रणाली

फानुक नियंत्रण प्रणाली

CNC Flat‑Bed Lathe Optional Configurations

6-Inch Hydraulic Chuck

Stable clamping for precision machining.

8-Inch Hydraulic Chuck

Strong clamping for efficient machining.

10-Inch Hydraulic Chuck

Powerful clamping for larger workpieces.

Hydraulic Power Unit

Provides stable hydraulic power.

3-Jaw Manual Chuck

Easy clamping for round workpieces.

4-Jaw Manual Chuck

Flexible clamping for irregular workpieces.

संशोधित किए जा सकने वाले भाग

धुरी प्रकार के भाग

विशेषताएँ: बाहरी गोल स्क्रू, सीढ़ीदार थ्रेड, लंबाई अनुपात बड़ा

प्लेट प्रकार / फ्लैंग प्रकार के भाग

विशेषताएँ: पहिया नाली, केंद्र छिद्र, अंत सतह गोल प्लेट, केंद्र छिद्र, समान रूप से वितरित बोल्ट छिद्र, स्टॉप

स्लीव प्रकार / ट्यूब प्रकार के भाग

विशेषताएँ: लंबी ट्यूब गहरी छिद्र, आंतरिक दीवार उच्च चमक, सील नाली

छोटे सटीक मानक भाग

शामिल: बोल्ट, नट, स्थिति पिन, रिवेट, उपकरण छोटे भाग

हाइड्रोलिक / वायवीय पाइप कनेक्टर

पाइप थ्रेड (G/Rc), 60° शंक्वाकार सतह, हेक्सागोनल स्थिति

संयुक्त असामान्य भाग (शक्ति टूल टॉवर के साथ)

विशेषताएँ: बाहरी गोल टर्निंग + साइड मिलिंग फ्लैट / रेडियल नाली / छोटे छिद्र
