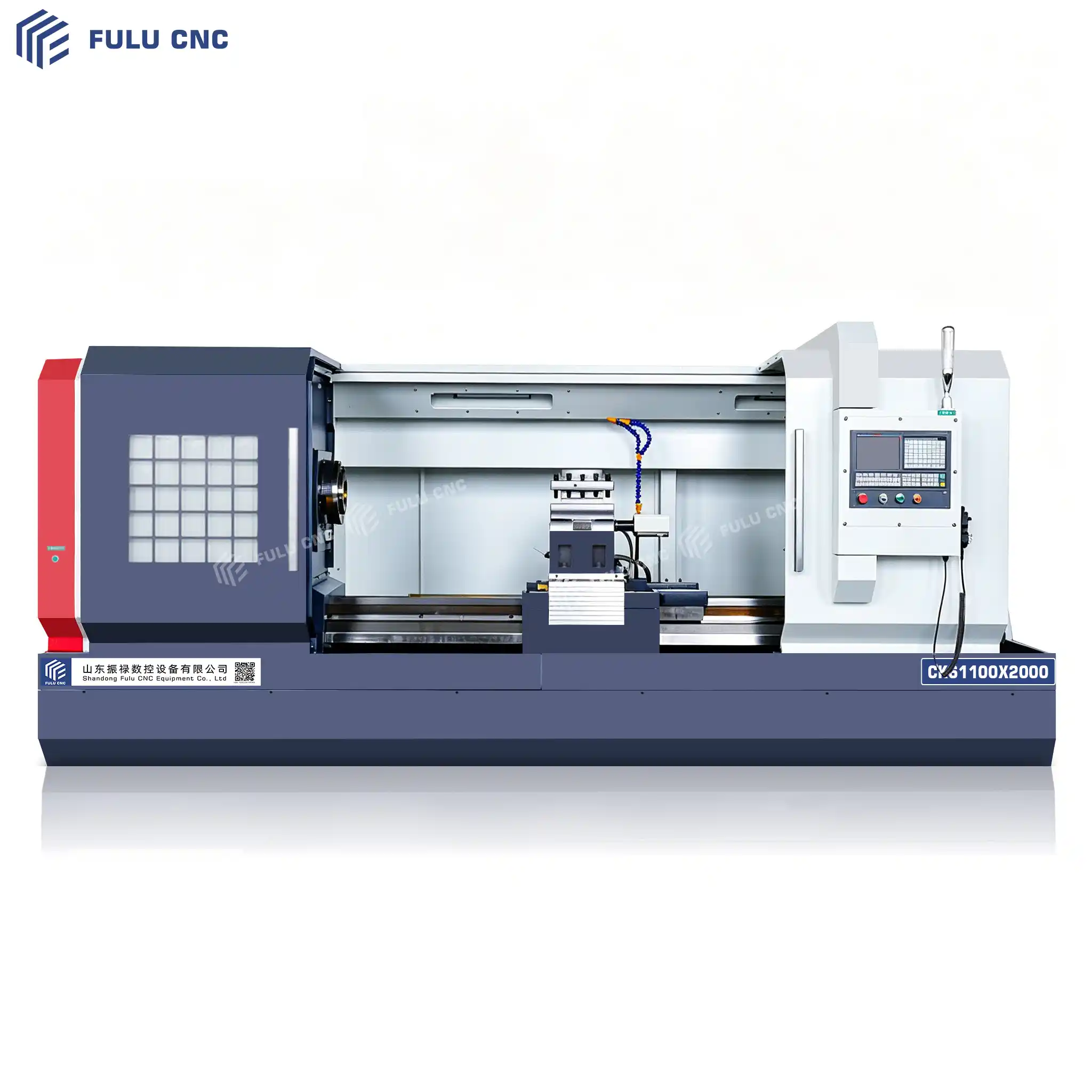

| Projet | CK61100 |
| Diamètre maximal de rotation du banc | Φ1000 mm |
| Diamètre maximal de rotation sur le chariot | Φ630～680 mm |
| Longueur maximale d'usinage | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm |
| Trou traversant de la broche | Φ105 mm (certains modèles Φ130 mm) |
Caractéristiques du produit
Structure de lit plat, haute rigidité pour les coupes lourdes Lit de machine horizontal monobloc, en fonte de haute qualité, très rigide, grande capacité de charge, adapté pour le tournage brut et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, difficile à déformer.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des machines à inclinaison similaire, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rail dur rectangulaire / guidage par trempe à moyenne fréquence, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes précises, positionnement précis, haute répétabilité.
| Projet | CK61100 |
| Diamètre maximum de rotation du lit | Φ1000 mm |
| Diamètre maximum de rotation sur le chariot | Φ630～680 mm |
| Longueur de traitement maximale | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm |
| Trou de passage de la broche | Φ105 mm (certains modèles Φ130 mm) |
| Extrémité de la broche | C11 ou A2-15 |
| Vitesse de rotation de la broche | 30～835 rpm (quatre vitesses mécaniques) |
| Spécifications du mandrin | Mandrin à quatre mâchoires Φ630 (certains modèles avec mandrin à quatre mâchoires 800) |
| Porte-outil | Porte-outil électrique à quatre stations |
| Dimensions de la tige d'outil | 32×32 mm ou 40×40 mm |
| Course de l'axe X | 480～520 mm |
| Course de l'axe Z | 1000～6000 mm (variations selon le modèle) |
| Vitesse de déplacement rapide X/Z | 4/6 m/min ou 6/8 m/min |
| Diamètre du manchon de la contre-pointe | Φ100～160 mm |
| Course du manchon de la contre-pointe | 250～300 mm |
| Conicité de la contre-pointe | MT6 |
| Puissance du moteur principal | 11～22 kW |
| Largeur du lit | 600～755 mm |
| Précision de positionnement | ≤0.02 mm |
| Précision de repositionnement | ≤0.01 mm |
| Poids de la machine | 5～9 tonnes |
| Système de contrôle numérique | GSK980, KND, FANUC, Siemens disponibles |

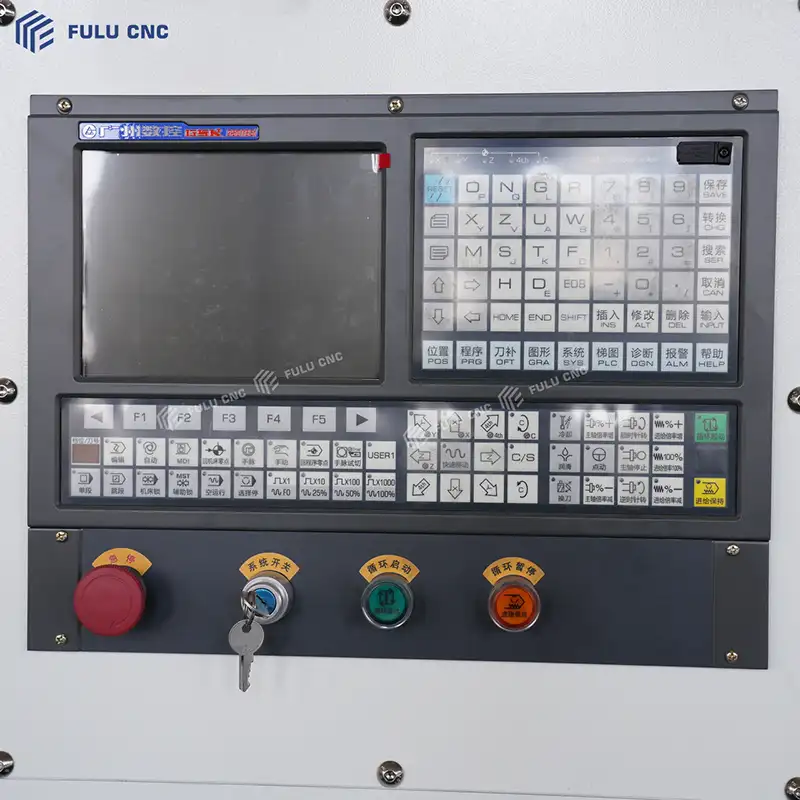

| Système GSK980 |

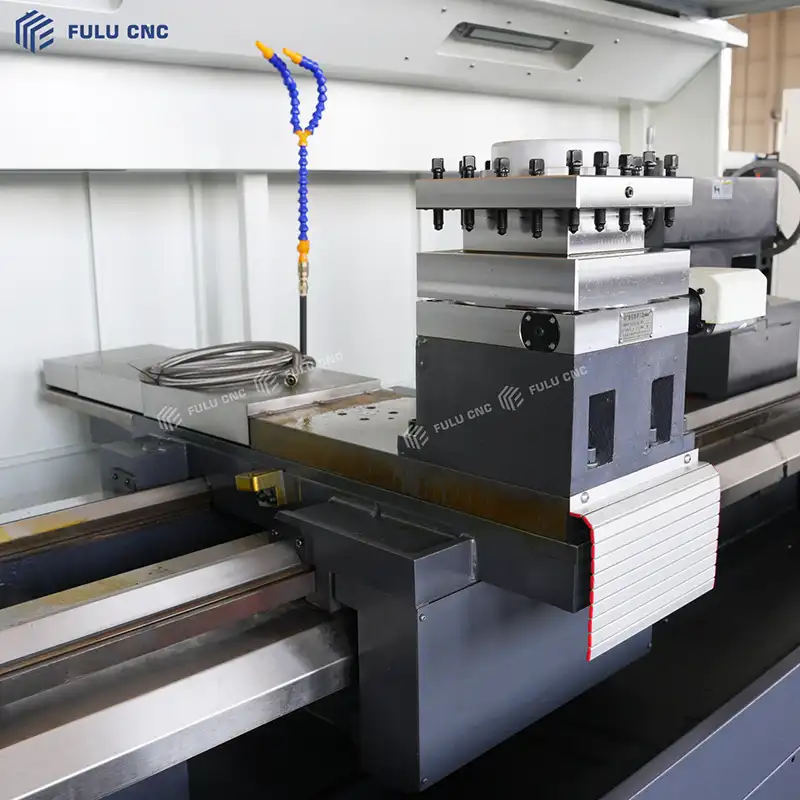

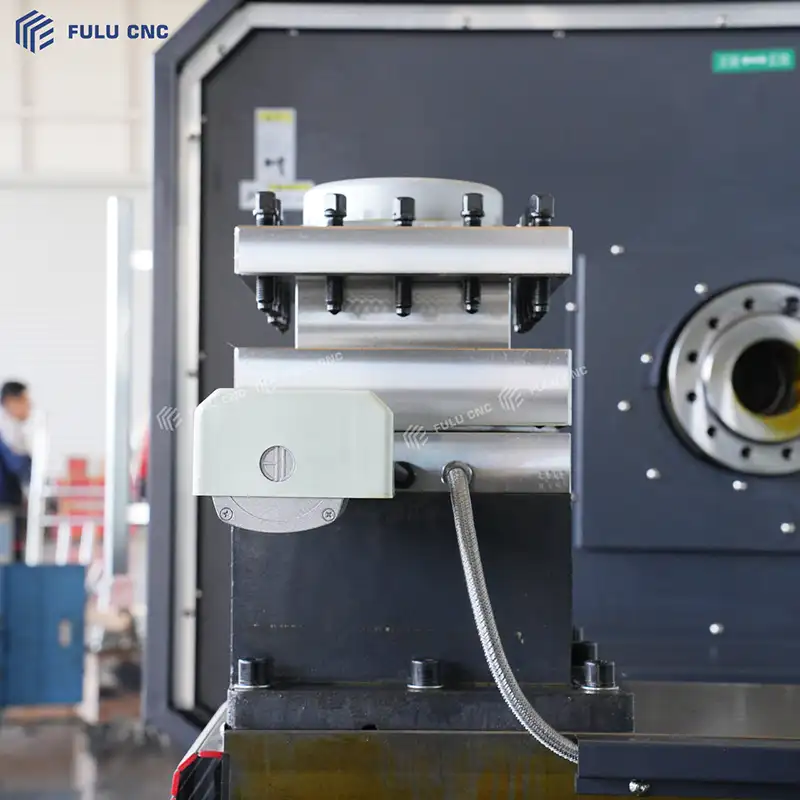

| Porte-outil électrique à quatre positions |
| Mandrin à quatre mors manuel |

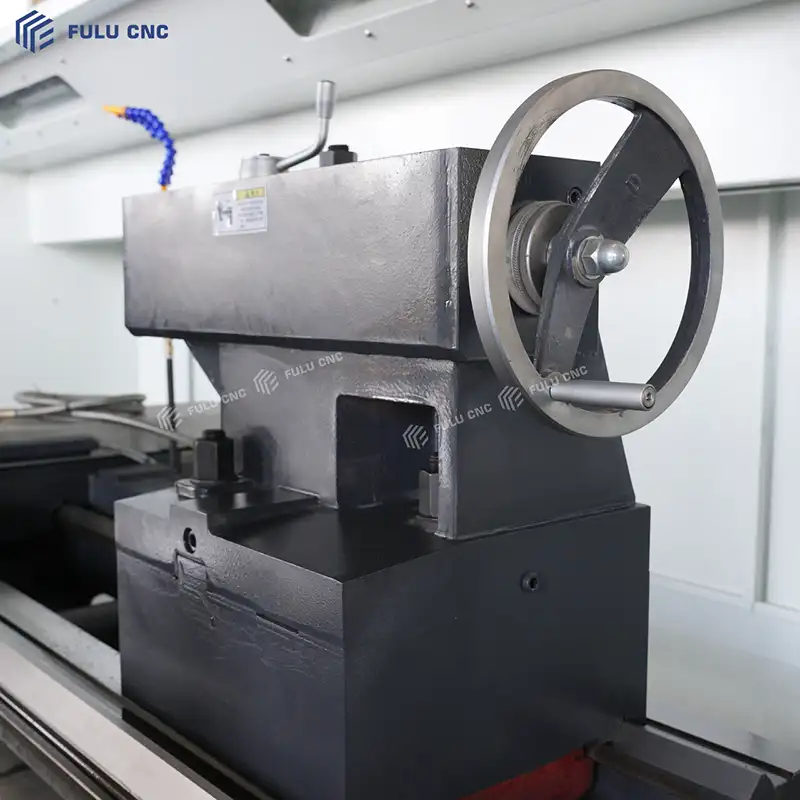

| Contre-pointe manuelle |
| Système de lubrification automatique |
| Système de refroidissement |
| Lampe d'éclairage de travail |
| Capot de protection semi-fermé |
| Nom du kit |
| Mandrin hydraulique de 6/8/10 pouces |
| Tourelle électrique de 6/8 stations |
| Queue de hydraulique |
| Système de contrôle GSK/Fanuc/Simens |
