| المشروع | الوحدة | المعلمات |
| مدى حركة المحاور X/Y/Z | مم | 1100/650/600 |
| المسافة من أنف المغزل إلى سطح الطاولة | مم | 120-720 |
| المسافة من مركز المغزل إلى سطح دليل العمود | مم | 665 |
| سرعة المغزل | دورة في الدقيقة | 12000 |
| مخروط المغزل | BT40 | |
| مواصفات الأدوات | BT40 | |
| قدرة محرك المغزل | كيلوواط | 15 نوفمبر |
| المشروع | الوحدة | المعلمات |
| مدى المحاور X/Y/Z | mm | 1100/650/600 |
| المسافة من طرف المحور إلى سطح الطاولة | mm | 120-720 |
| المسافة من مركز المحور إلى سطح دليل العمود | mm | 665 |
| سرعة دوران المحور | rpm | 12000 |
| زاوية مخروط المحور | BT40 | |
| مواصفات الأداة | BT40 | |
| قدرة محرك المحور | kw | 15 نوفمبر |
| قدرة المحاور X/Y/Z | N.m | 18/18/28 |
| سطح العمل (الطول × العرض) | mm | 1200×600 |
| أقصى حمل على السطح | kg | 800 |
| الانتقال السريع للمحور X | m/min | 36 |
| الانتقال السريع للمحور Y | m/min | 36 |
| الانتقال السريع للمحور Z | m/min | 36 |
| دقة الت定位 | mm | ±0.005 |
| دقة إعادة الت定位 | mm | ±0.003 |
| التحكم | - | GSK25i |
| وزن الآلة {حوالي} | T | 7.5 |
| الأبعاد الخارجية (الطول × العرض × الارتفاع) | mm | 2900*2600*2800 |
| اسم الجزء | بلد المنشأ | المصنع | المواصفات والطراز |
| هيكل الجسم المصبوب | الصين | يونان | HT-300 |
| المحور الرئيسي | تايوان | أوكادا | BT40-150-12000rpm |
| محور X/Y/Z | تايوان | HIWIN | |
| برغي محور X/Y/Z | تايوان | HIWIN | |
| محامل | اليابان | NACHI | محامل دعم برغي 30*62 |

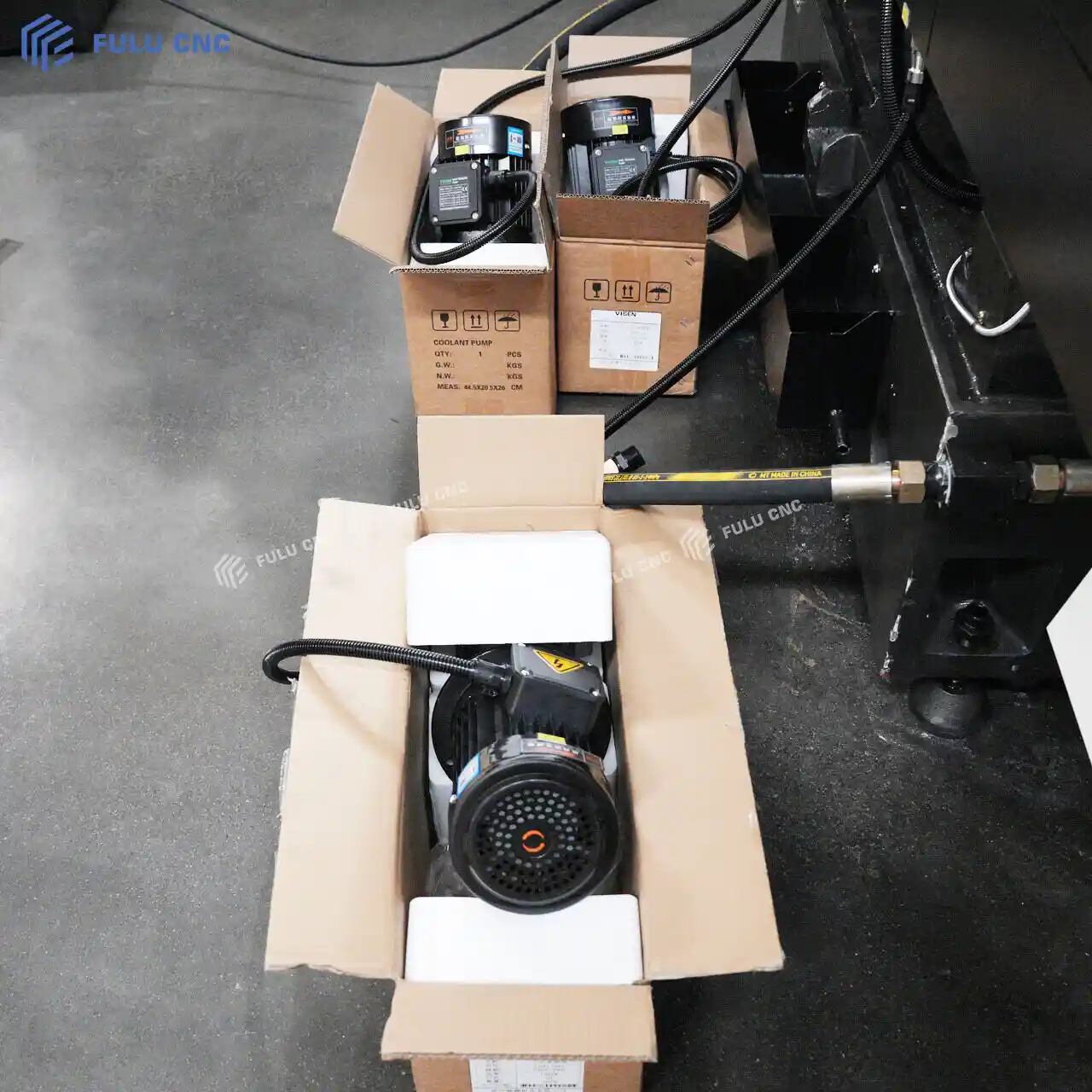

| مضخة مياه | الصين | زهي هونغ | |
| مضخة زيت | قوانغدونغ | باو يوي | 4L |
| حماية قابلة للتمديد | الصين | هاي دونغ | |
| وحدة التحكم | الصين | GSK | GSK25i |
| محرك سيرفو المحور الرئيسي | الصين | GSK | 7.5KW |
| محرك سيرفو محور X/Y | الصين | GSK | |
| محرك سيرفو المحور Z | الصين | GSK | |
| مولد نبض يدوي | الصين | GSK | |
| موصل كهرومغناطيسي/مفتاح كهرومغناطيسي | فرنسا | شنايدر | |
| موصل ثلاثي المحاور | تايوان | S+P | |
| مبادل حراري | الصين | كيه هينغ آو |
| سرعة المغزل 10000/12000rpm |
| 30kg/50kg/70kg مركز تدفق المياه |
| أداة قياس رينشو |
| 170/200/250/300mm المحور الرابع |
| 125/170/210/250mm المحور الخامس |
| جهاز إزالة الرقائق بسلسلة |
كفاءة معالجة عالية، تقليل تكاليف الإنتاج

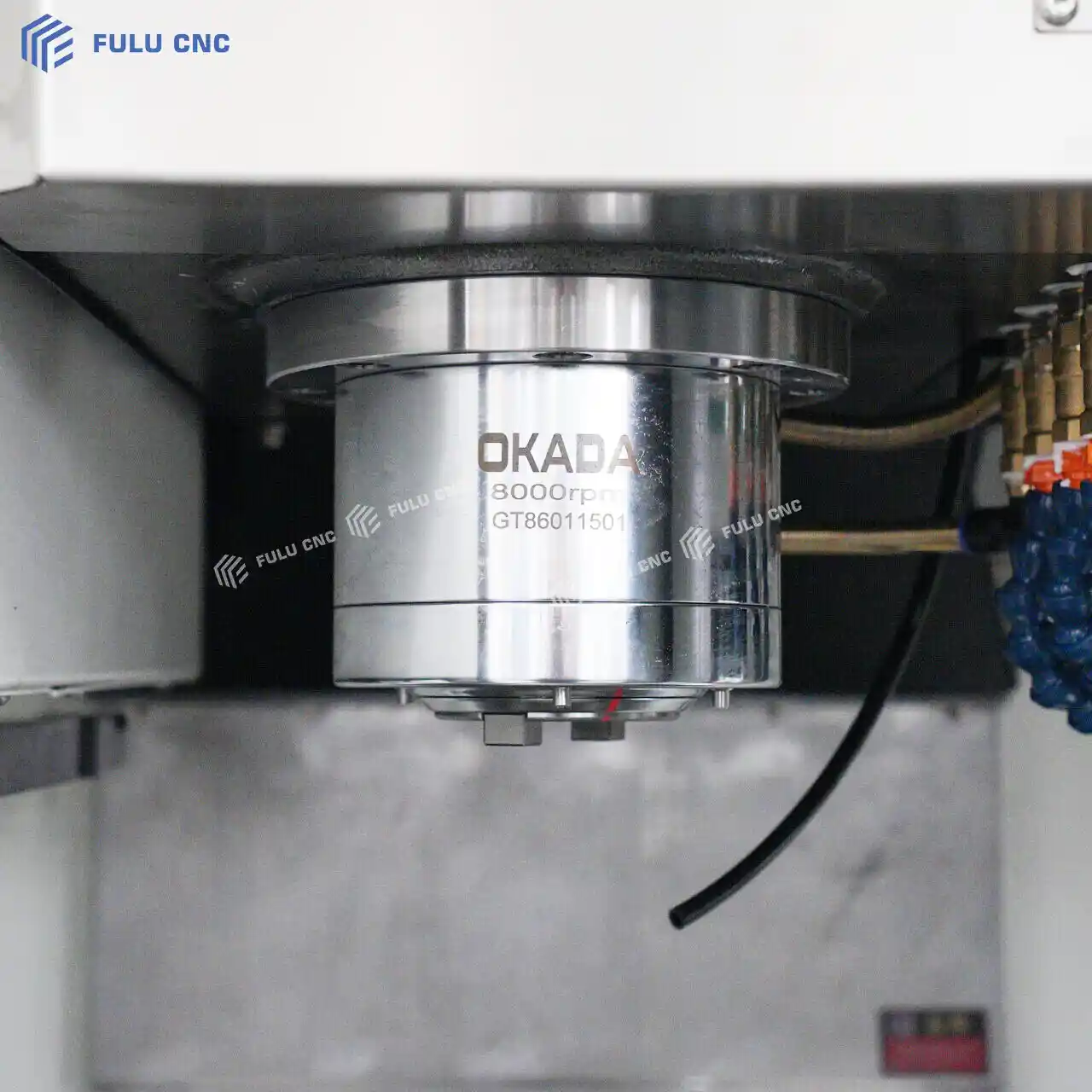

المحور الرئيسي
يمكن أن تصل السرعة القصوى لهذا المحور إلى12000 RPM، وهو من تكوين المحاور ذات السرعة المتوسطة والعالية، يوازن بين قطع الأجزاء المعدنية الصلبة واحتياجات المعالجة الدقيقة عالية السرعة للأجزاء المصنوعة من الألومنيوم والقوالب.

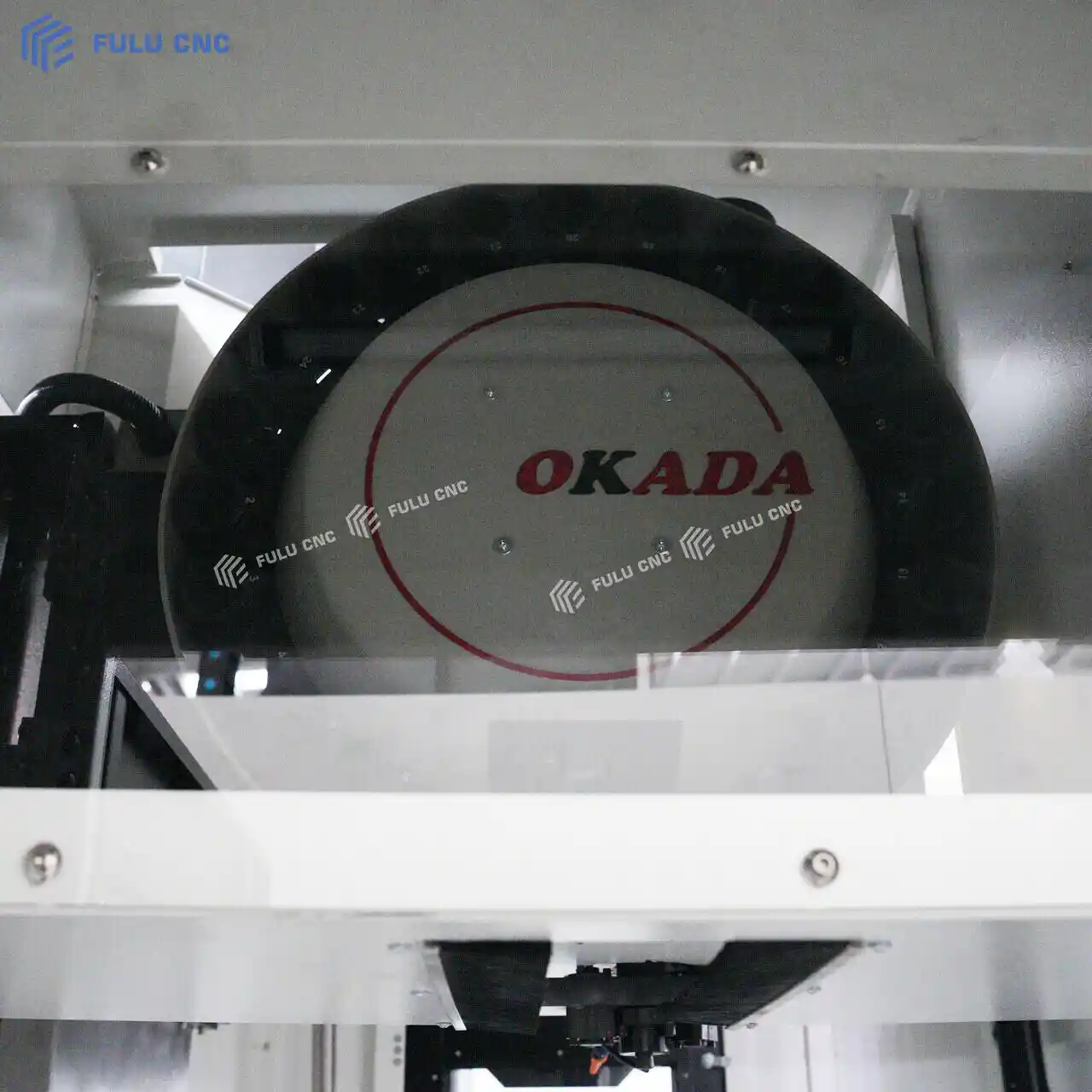

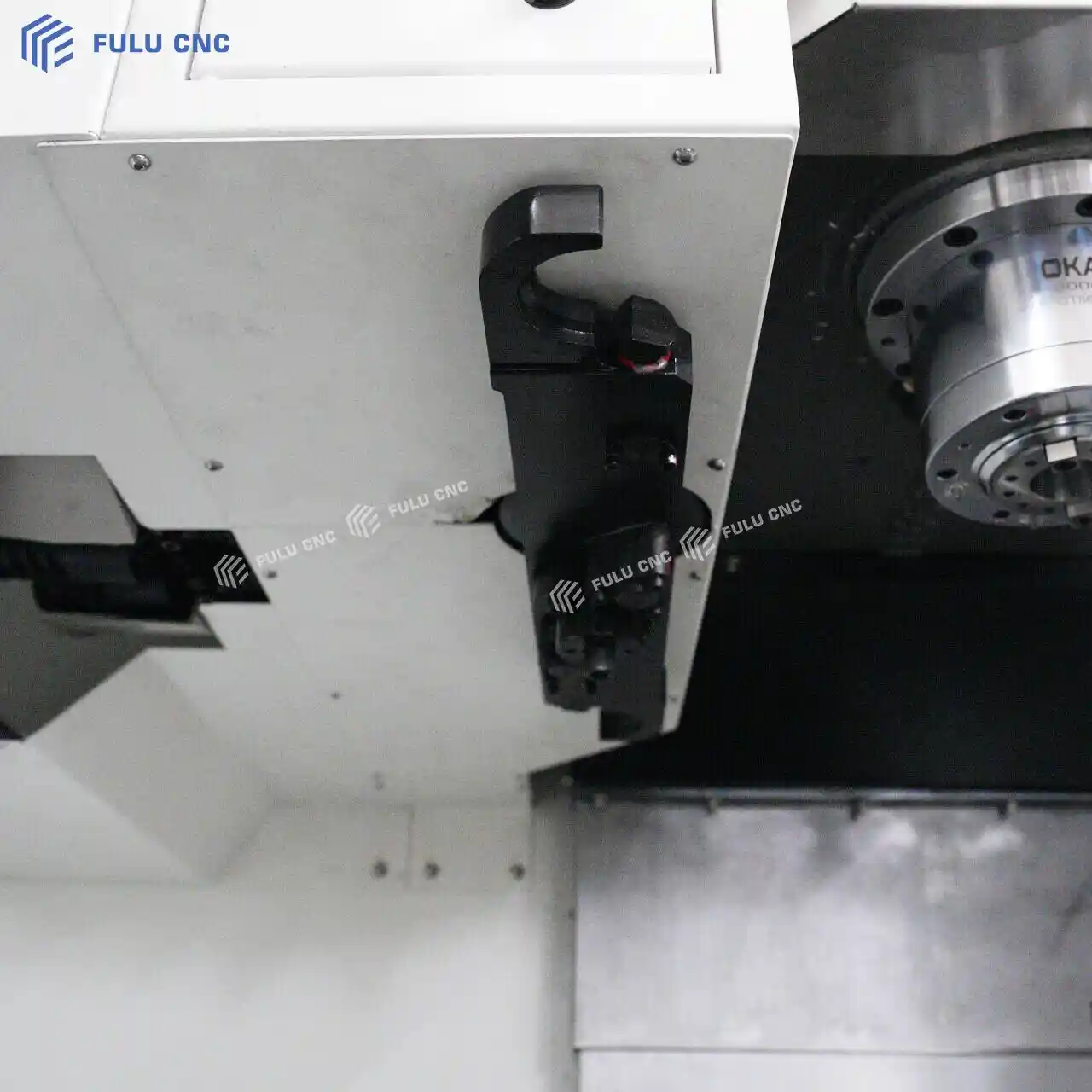

مخزن الأدوات
يمكنه التبديل التلقائي للأدوات في عمليات المعالجة المختلفة دون تدخل يدوي، مما يحققإجراء معالجة متعددة العمليات في تثبيت واحد.。

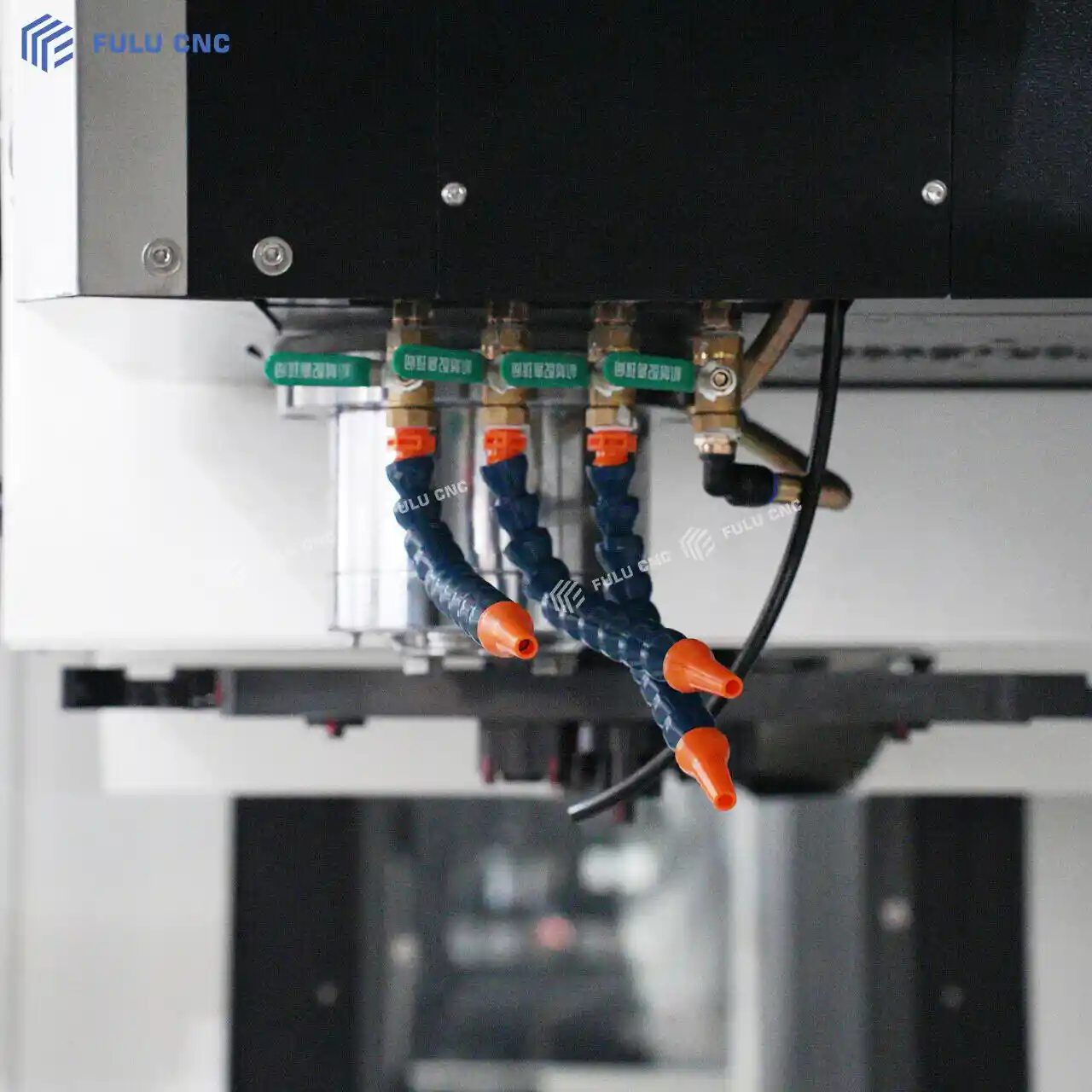

تبريد المحور الرئيسي / أنابيب سائل القطع

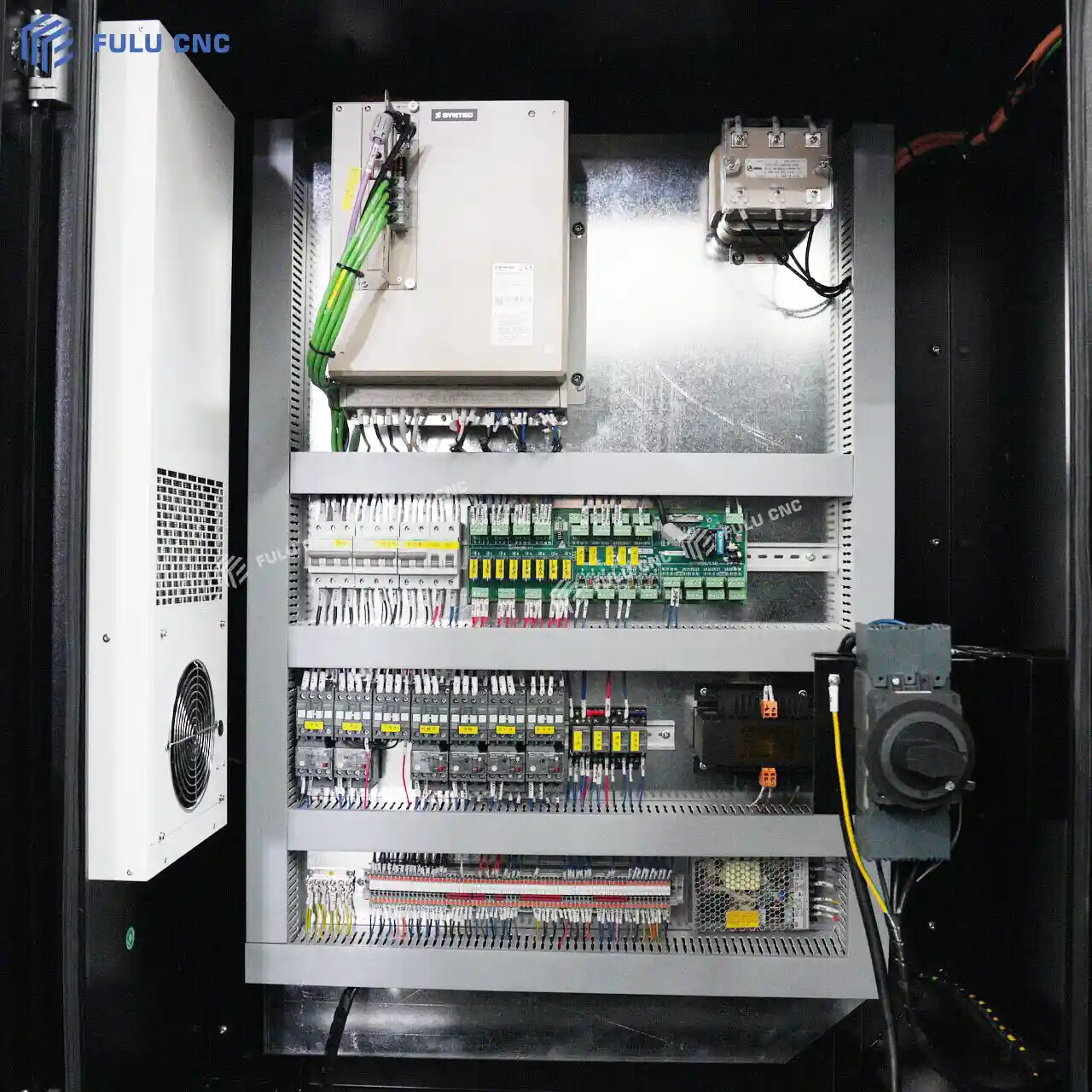

خزانة التحكم الكهربائية

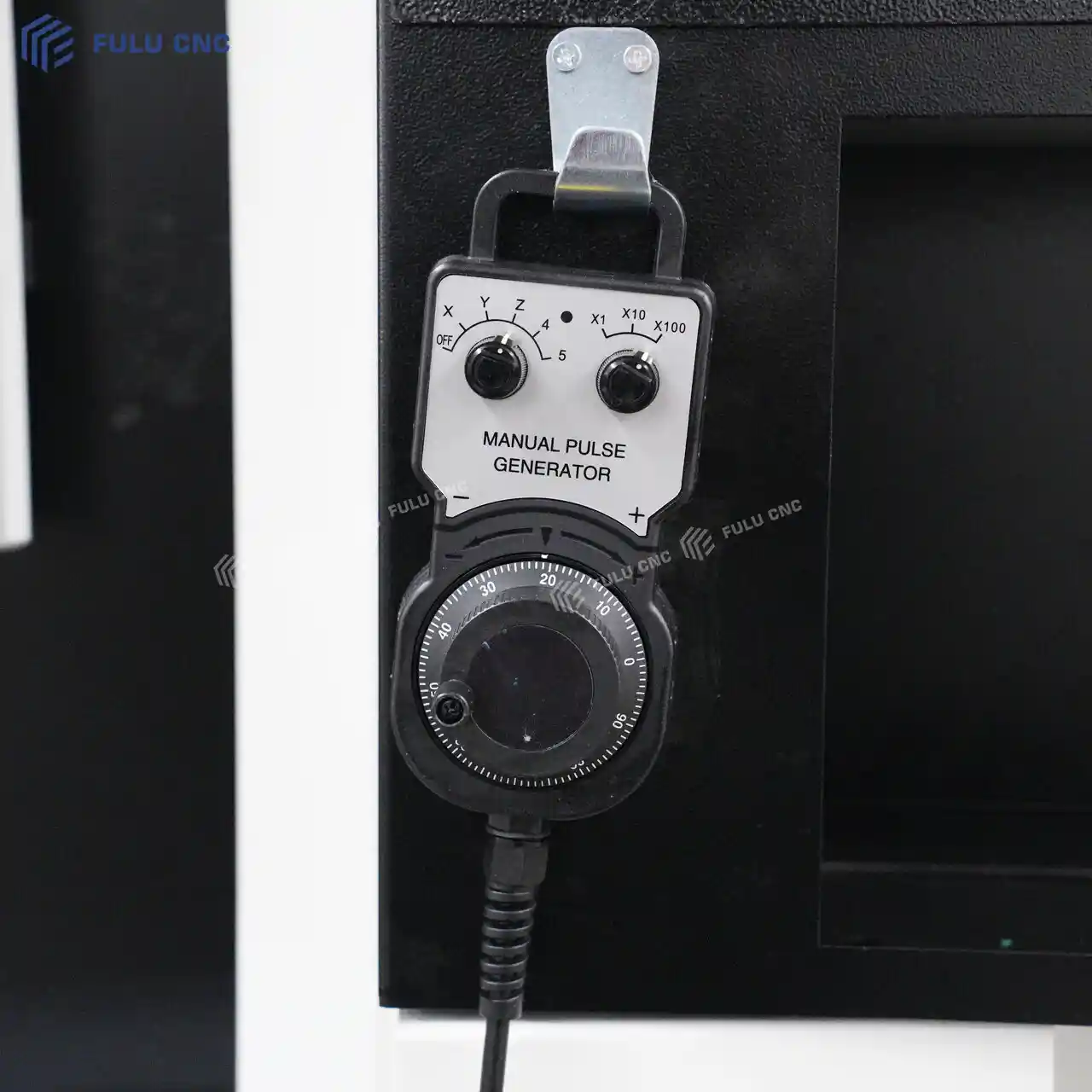

مولد النبض اليدوي
مولد النبض اليدوي (MPG)، المعروف أيضًا باسمعجلة التحكم الإلكترونية، هو جهاز تحكم في آلات CNC يستخدم لتحريك محاور الآلة بدقة يدويًا.اتصل بنا
اختر التكوين
المحور الرابع
المحور الخامس
آلة إزالة الرقائق المتسلسلة
راينشاو لذراع القطع

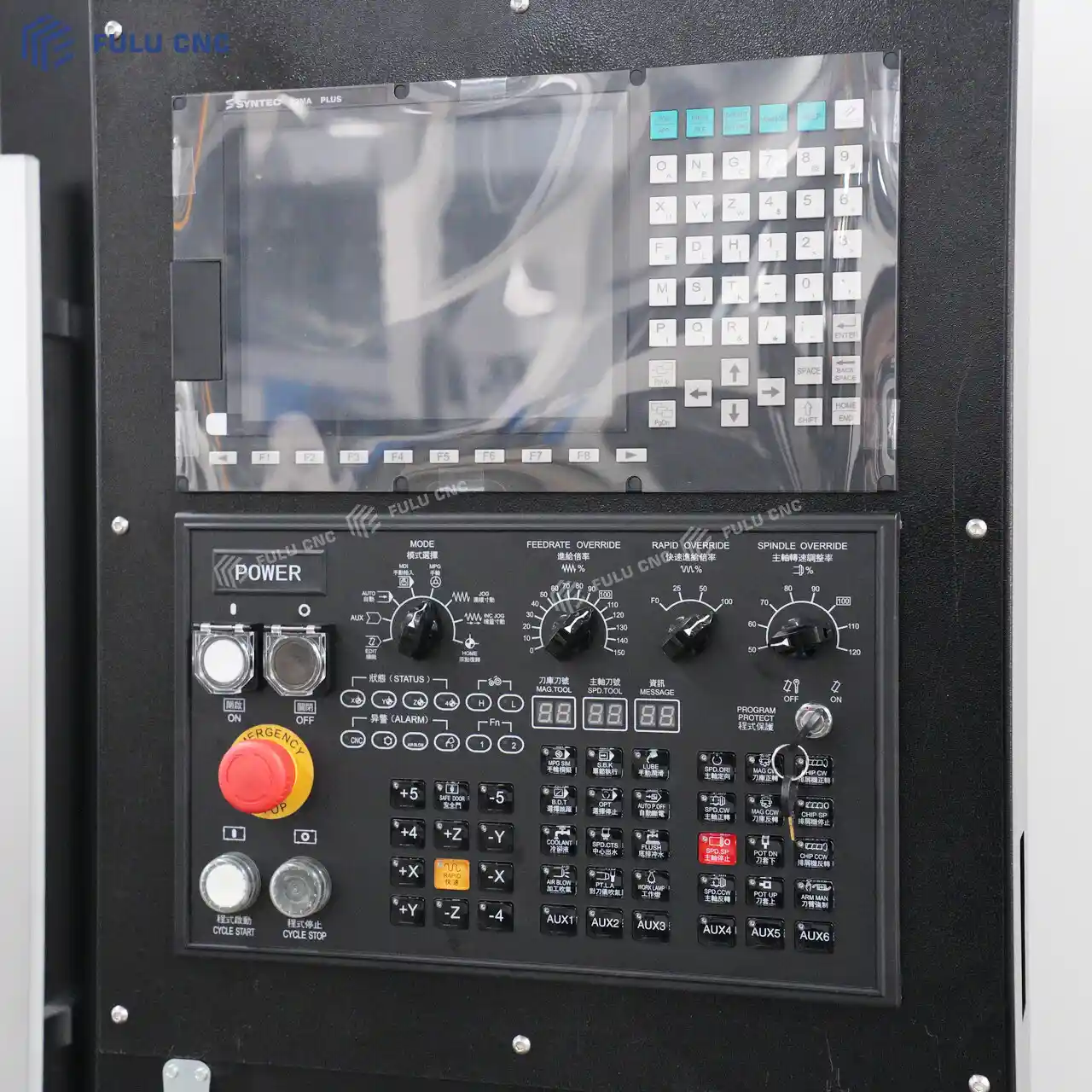

اختياري أنظمة CNCنظام التحكم
