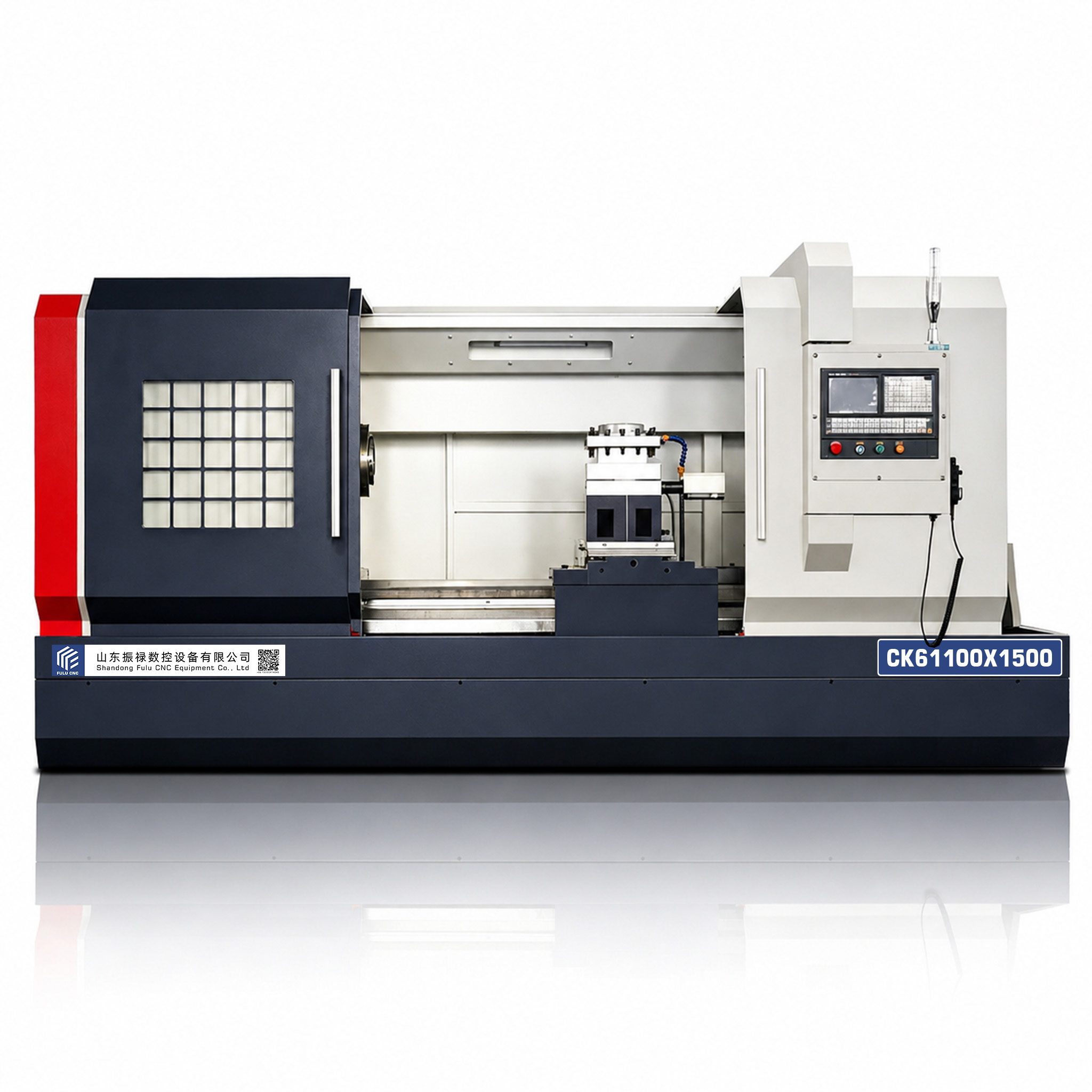

CK61100X1500

معلمات المنتج

المشروع	CK61100
أقصى قطر دوران لسرير الماكينة	Φ1000 مم
أقصى قطر دوران على اللوح المنزلق	Φ630～680 مم
أقصى طول معالجة	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 مم
ثقب المغزل	Φ105 مم (بعض الطرازات Φ130 مم)

استشارة عبر الإنترنت

تفاصيل المحتوى استشارة عبر الإنترنت

ميزات المنتج

هيكل سرير مسطح، قطع ثقيلة عالية الصلابة سرير مسطح كامل، حديد زهر عالي الجودة، صلابة قوية، قدرة تحميل كبيرة، مناسب للقطع الخشنة والدقيقة للأجزاء ذات القطر الكبير والمحاور الطويلة والثقيلة، مقاوم للاهتزاز، وغير قابل للتشويه بسهولة.
سهل الاستخدام، سريع التعلم تصميم ناضج، تكاليف تصنيع وصيانة منخفضة، الأسعار أقل من الماكينات المائلة بنفس المواصفات، اقتصادي وعملي، وسريع العائد.
المسارات مقاومة للتآكل، دقة مستقرة مسارات صلبة مستطيلة / مسارات معالجة حرارية متوسطة التردد، مقاومة للتآكل، احتفاظ جيد بالدقة؛ مزودة ببراغي كروية دقيقة، دقة تحديد عالية، دقة تكرار مرتفعة.

اعرف المزيد

Nulla bibendum dictum pulvinar feugiat

تستخدم الماكينة CNC المسطحة هيكل سرير مسطح أفقي، مع تفاعل محوري (X/Z)، لإكمال العمليات التلقائية للأجزاء الأسطوانية والأقراص مثل الدائرة الخارجية، والثقب الداخلي، والسطح المخروطي، والقوس الدائري، والسطح النهائي، والشق، والخيوط. تتمتع بصلابة قوية، وبنية بسيطة، وقيمة عالية مقابل السعر، وهي النموذج الرئيسي للمعالجة بكميات صغيرة ومتوسطة، وقطع ثقيلة، وأجزاء ذات محاور طويلة، وتستخدم على نطاق واسع في صناعات قطع غيار السيارات، والمحركات، والمحامل، والآلات الزراعية، والآلات العامة.

المعلمات الفنية
التكوين القياسي
اختر التكوين

المشروع	CK61100
أقصى قطر دوران للجسم	Φ1000 mm
أقصى قطر دوران على اللوحة المتحركة	Φ630～680 mm
أقصى طول معالجة	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm
فتحة المحور الرئيسية	Φ105 مم (بعض الطرازات Φ130 مم)
نهاية المحور الرئيسي	C11 أو A2-15
سرعة دوران المحور الرئيسي	30～835 دورة في الدقيقة (أربعة سرعات ميكانيكية)
مواصفات الفكين	Φ630 فكين رباعيين (بعض النماذج مزودة بفكين رباعيين 800)
حامل الأدوات	حامل أدوات كهربائي بأربع محطات
حجم قضيب الأداة	32×32 مم أو 40×40 مم
مسافة المحور X	480～520 mm
مسافة المحور Z	1000～6000 مم (تغيرات عشوائية)
سرعة النقل السريع X/Z	4/6 م/دقيقة أو 6/8 م/دقيقة
قطر أسطوانة المؤخرة	Φ100～160 mm
مسافة أسطوانة المؤخرة	250～300 mm
ثقب المخروط في المؤخرة	MT6
قدرة المحرك الرئيسي	11～22 kW
عرض الجسم	600～755 mm
دقة الت定位	≤0.02 mm
دقة إعادة الت定位	≤0.01 mm
وزن الآلة	5～9 أطنان
نظام التحكم الرقمي	GSK980، KND، FANUC، Siemens اختيارية

نظام GSK980 من Guangshu

حامل أدوات كهربائي بأربع محطات

مقبض رباعي يدوي

مؤخرة يدوية

نظام تزييت تلقائي

نظام تبريد

مصباح إضاءة العمل

غطاء حماية نصف مغلق

اسم مجموعة الملحقات

مقبض هيدروليكي 6/8/10 بوصة

برج أدوات كهربائي 6/8

مؤخرة هيدروليكية

نظام التحكم GSK/Fanuc/Simens

اعرف المزيد

تفاصيل المنتج

نظام التحكم GSK

يستخدم نظام التحكم GSK بنية الأجهزة المعيارية، ويتضمن وحدة التحكم الرئيسية ومحركات السيرفو ووحدات الإدخال والإخراج، ويمكن تكوينه بمرونة ليتناسب مع احتياجات الاستخدام لمختلف آلات التشغيل.
----

حامل أدوات كهربائي بأربعة مواقع

يعتبر حامل الأدوات الكهربائي بأربعة مواقع من أكثر مكونات تغيير الأدوات التلقائي شيوعًا في آلات التشغيل CNC ذات السرير المسطح الاقتصادية، حيث يتم توزيع 4 مواقع لتركيب الأدوات بشكل متساوٍ على جسم الأداة، مما يسمح بتركيب 4 شفرات في نفس الوقت، ويتم تغيير الأدوات تلقائيًا من خلال برنامج CNC باستخدام كود T، دون الحاجة إلى تحريك المقبض يدويًا.
----

نظام التشحيم التلقائي

يتولى هذا النظام مسؤولية توصيل الزيت التشحيمي بكمية محددة وفي أوقات محددة إلى الأجزاء المتحركة الرئيسية مثل القضبان، والبراغي الكروية، والمحامل، لضمان التشغيل المستقر للمعدات على المدى الطويل.
----

خزانة التحكم الكهربائية

تعتبر خزانة التحكم الكهربائية "المركز العصبي" لآلات CNC. حيث تقوم بتحويل تعليمات برنامج CNC إلى حركات دقيقة، وتوزيع الطاقة الكهربائية بأمان، وحماية مختلف المكونات الكهربائية للآلة.
----

اختر التكوين

مقبض هيدروليكي بقطر ست بوصات

8 بوصة مشبك هيدروليكي

10 بوصة فكي هيدروليكي

ثمانية مواقع قاطع كهربائي

مقص كهربائي بستة مواقع

نظام التحكم سيمنز

نظام التحكم GSK

نظام التحكم فاناك

------

قطع قابلة للمعالجة

قطع محورية

الميزات: أسنان مسننة خارجية، خيوط على شكل مثلث، نسبة طول إلى عرض كبيرة

قطع قرصية / قطع فلانشية

الميزات: أخاديد، ثقب مركزي، وجه نهائي قرص دائري، ثقب مركزي، ثقوب براغي موزعة بالتساوي، حواف

قطع غلافية / قطع أسطوانية

الميزات: ثقوب عميقة أسطوانية، جدران داخلية مصقولة، أخاديد ختم

قطع قياسية دقيقة صغيرة

تتضمن: براغي، صواميل، دبابيس تحديد، مسامير، قطع صغيرة للأجهزة

وصلات أنابيب هيدروليكية / هوائية

خيوط أنابيب (G/Rc)، سطح مخروطي بزاوية 60°، موضع سداسي

قطع غير منتظمة مركبة (مع برج أدوات مدفوع)

الميزات: دوران خارجي + تفريز جانبي مسطح / أخاديد شعاعية / ثقوب صغيرة

------
