مركز المعالجة العمودي هو واحد من أكثر آلات التحكم الرقمي بالحاسوب استخدامًا في الصناعة الحديثة. يستخدم هيكل محور عمودي، ويمكنه تنفيذ عمليات متعددة بكفاءة مثل الطحن، الحفر، التثقيب، التوسيع، التثقيب الدقيق، التشكيل، والمعالجة المعقدة للملامح، ويُستخدم على نطاق واسع في المعالجة الدقيقة لمكونات المعادن المختلفة.
مقارنة بالمخارط التقليدية، يتميز مركز المعالجة العمودي بـدقة معالجة عالية، كفاءة إنتاج عالية، دقة تحديد المواقع المتكررة جيدة، ومستوى عالٍ من الأتمتةوغيرها من المزايا. من خلال تثبيت قطعة العمل مرة واحدة فقط، يمكن إتمام عدة عمليات، مما يقلل من التدخل اليدوي ويزيد من كفاءة المعالجة وتجانس المنتج.
اليوم، يُستخدم مركز المعالجة العمودي على نطاق واسع فيتصنيع السيارات، تصنيع القوالب، الطيران والفضاء، تصنيع الآلات، الأجهزة الطبية، والمعالجة العامة للمعادنوغيرها من الصناعات، وهو جهاز مهم لا غنى عنه في التصنيع الدقيق الحديث.
ستقدم هذه المقالة شرحًا شاملاً لمبدأ عمل مركز المعالجة العمودي، مكوناته الرئيسية، مجالات تطبيقه، ميزاته، وكيفية اختيار جهاز VMC المناسب لك.
مركز المعالجة العمودي (VMC) هو نوع منهيكل المغزل الرأسيمعدات المعالجة الرقمية بالتحكم العددي. أثناء المعالجة، يتحرك المغزل على طول المحور Z لأعلى ولأسفل، بينما يتحرك طاولة العمل على المحورين X وY، مما يحقق معالجة دقيقة متعددة الأسطح للقطعة.

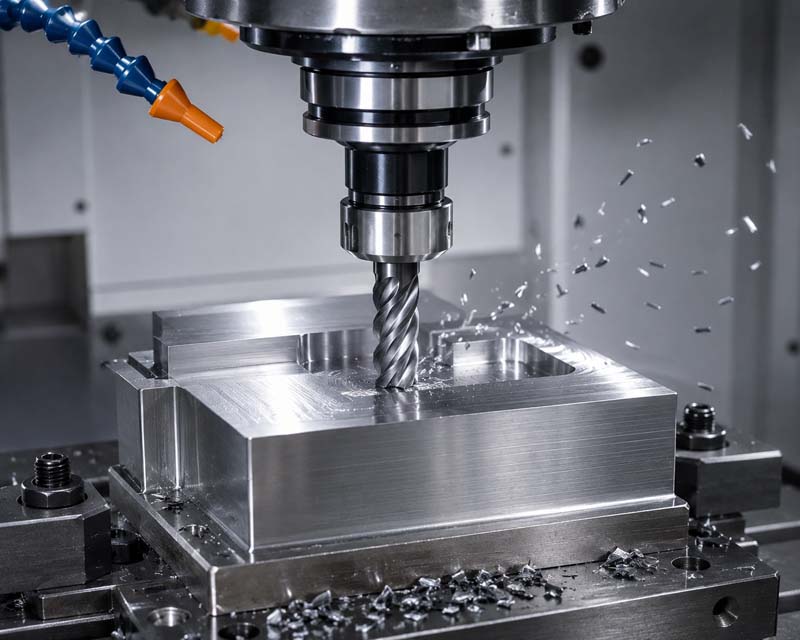

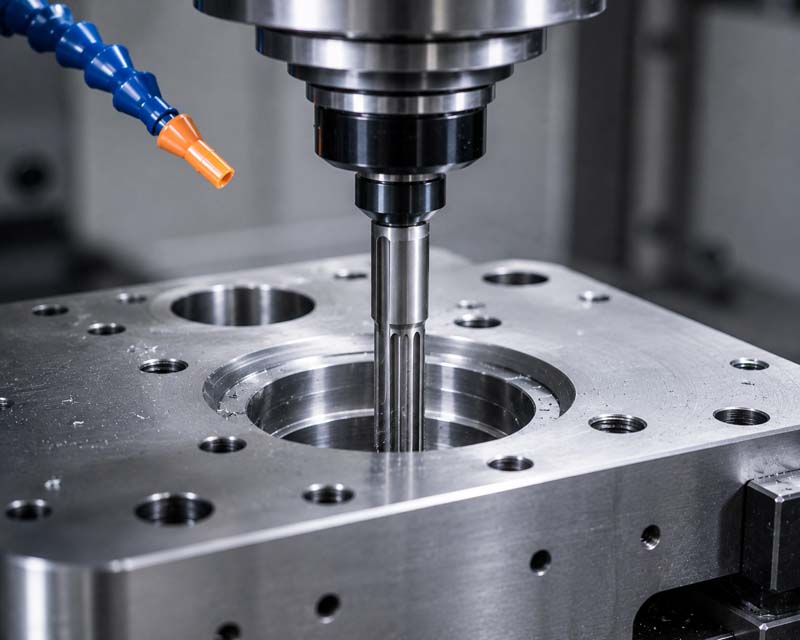

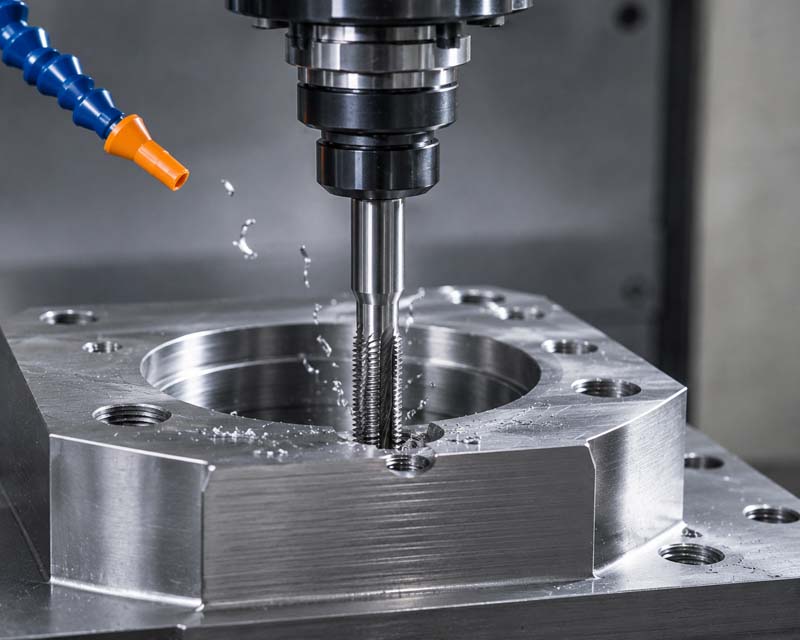

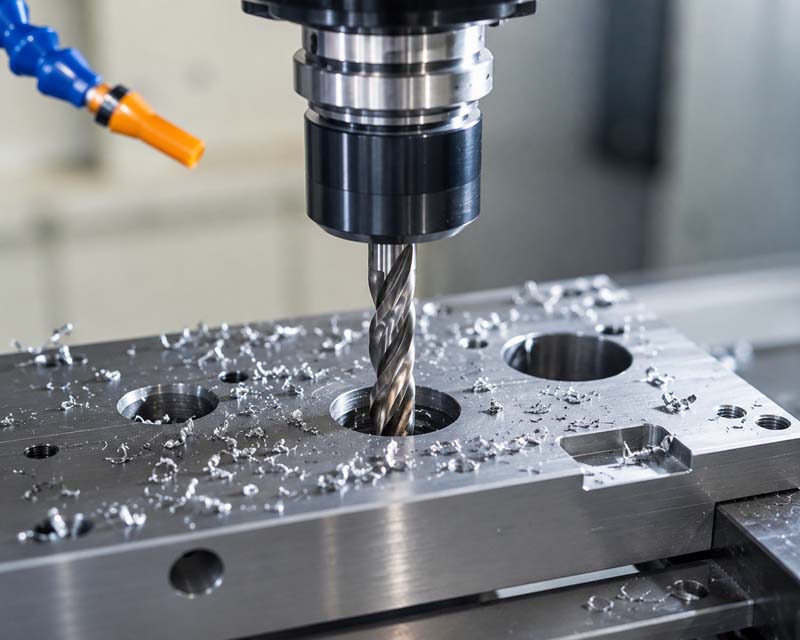

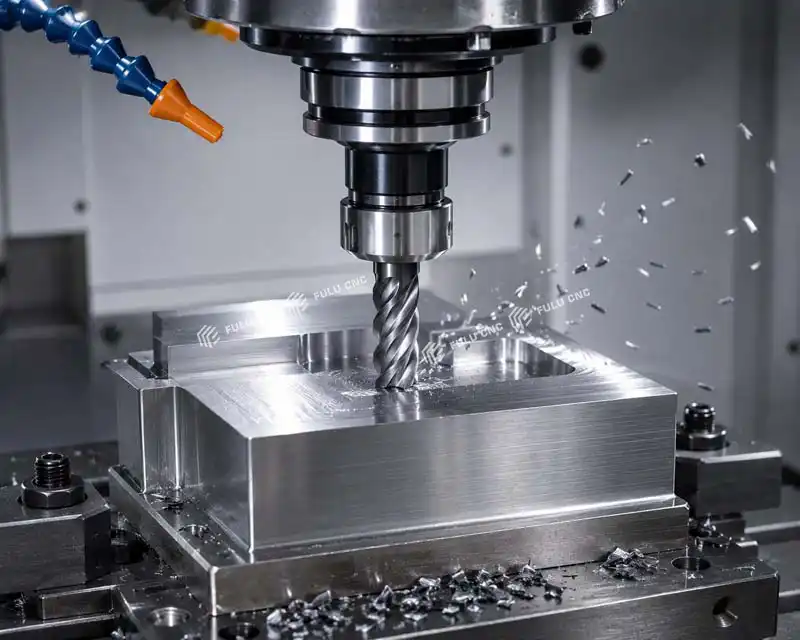

بالمقارنة مع آلات الطحن الرقمية العادية، فإن أكبر ميزة لمركز المعالجة الرأسي هي القدرة علىإتمام عدة عمليات معالجة في تثبيت واحد، بما في ذلك:
نظرًا لأن جميع حركات المعالجة يتم التحكم فيها بواسطة نظام CNC، فإنه يمكن الحفاظ على دقة معالجة مستقرة، وجودة سطح جيدة، وكفاءة إنتاج عالية، مما يجعله مناسبًا لمعالجة العينات، والإنتاج بكميات صغيرة والمتوسطة.
يكمل مركز المعالجة الرأسي العملية بأكملها تلقائيًا من خلال برنامج التحكم الرقمي.
أولاً، يقوم المهندس بتصميم القطعة باستخدام برنامج CAD، ثم يستخدم برنامج CAM لإنشاء برنامج المعالجة، وبعد ذلك يتم تحميل البرنامج إلى نظام CNC، حيث تقوم الآلة بتنفيذ المعالجة تلقائيًا وفقًا للمسار المحدد.
خطوات المعالجة القياسية كما يلي:
أثناء المعالجة، يقوم نظام التبديل التلقائي للأدوات (ATC) بتبديل الأدوات المختلفة تلقائيًا وفقًا للبرنامج، مما يتيح تنفيذ عمليات متعددة مثل الطحن، الحفر، والبرغلة بشكل متتابع، مما يزيد بشكل كبير من كفاءة الإنتاج ويقلل من التدخل اليدوي.
المغزل هو الجزء الأساسي في مركز المعالجة العمودي، حيث تؤثر سرعته، قوته وصلابته مباشرة على كفاءة المعالجة، دقة المعالجة وجودة السطح.
نظام التحكم الرقمي هو عقل الماكينة بأكملها، مسؤول عن التحكم في حركة المحاور وعملية المعالجة. العلامات التجارية الشائعة تشملFANUC، Siemens (سيمنز)، Mitsubishi (ميتسوبيشي) وGSK (غوانغتشو للتحكم الرقمي).
يستطيع نظام التبديل التلقائي للأدوات تغيير الأدوات المختلفة تلقائيًا وفقًا لبرنامج المعالجة، مما يقلل من وقت التوقف ويزيد من كفاءة الإنتاج.
تُستخدم طاولة العمل لتركيب القطع والملحقات، ويحدد حجمها وقدرتها على التحمل الحد الأقصى لحجم ووزن القطع التي يمكن للماكينة معالجتها.
تضمن الأدلة الخطية عالية الدقة ومسمار الكرة حركة الماكينة بسلاسة ودقة تحديد المواقع، كما تعزز من عمر الماكينة بالكامل.
يستطيع نظام التبريد خفض درجة حرارة القطع بفعالية، مما يطيل عمر الأدوات؛ كما يقوم نظام إزالة الرقائق بتنظيف الرقائق في الوقت المناسب، ويحافظ على نظافة منطقة المعالجة، ويزيد من قدرة المعالجة المستمرة.
بفضل الدقة العالية والكفاءة العالية والتكلفة الفعالة، أصبح مركز المعالجة العمودي الخيار الأول للعديد من شركات التصنيع.
بالنسبة لمعظم شركات التصنيع، يمكن لمركز المعالجة العمودي أن يضمن جودة المعالجة وفي نفس الوقت يزيد بشكل كبير من كفاءة الإنتاج ويخفض التكلفة الإجمالية للتصنيع.

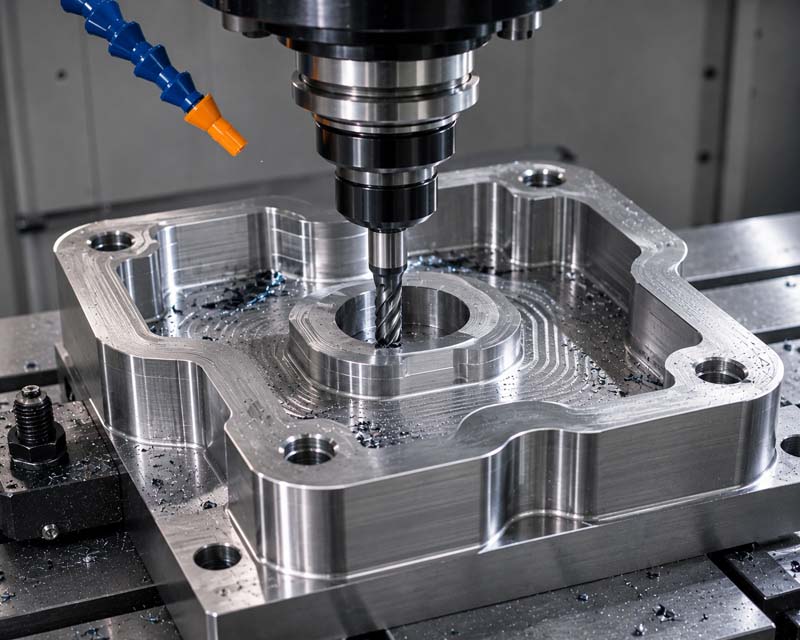

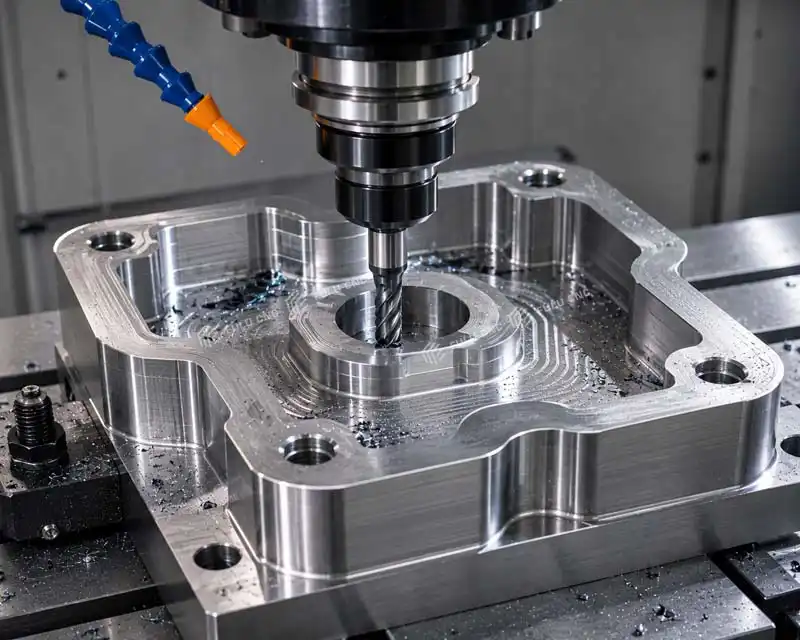

يستخدم على نطاق واسع في تصنيع قواعد القوالب، تجاويف القوالب، القطع المدمجة، ومختلف قطع القوالب عالية الدقة.
مناسب لأجزاء المحرك، هيكل صندوق التروس، الحوامل، أجزاء نظام الفرامل، وأجزاء الهيكل المصنوعة من سبائك الألمنيوم.
يمكنه معالجة قطع خفيفة الوزن مثل سبائك الألمنيوم والتيتانيوم، مع متطلبات عالية لدقة الأبعاد وجودة السطح.
يستخدم في تصنيع الحلقات، الهياكل، الصناديق، ألواح الربط، ومختلف قطع الماكينات.
مناسب لمعالجة مواد معدنية مختلفة مثل الفولاذ، الفولاذ المقاوم للصدأ، الحديد الزهر، الألمنيوم، النحاس، والنحاس الأصفر.

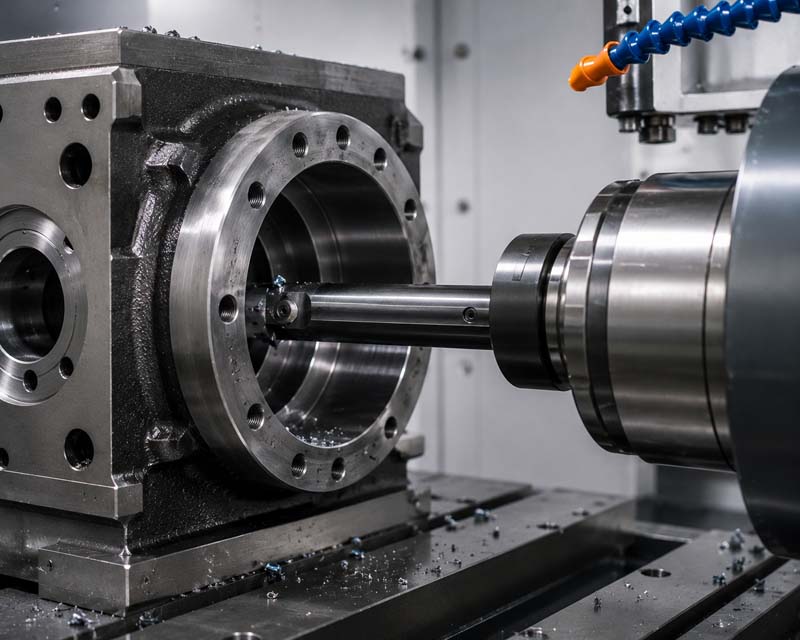

| عناصر المقارنة | مركز معالجة عمودي | مركز معالجة أفقي |
|---|---|---|
| اتجاه المغزل | عمودي | أفقي |
| تكلفة الجهاز | منخفضة | مرتفعة |
| المساحة المطلوبة | صغيرة | كبيرة |
| صعوبة التشغيل | بسيط | معقد إلى حد ما |
| قدرة إزالة الرقائق | جيد | أفضل |
| قدرة القطع الثقيل | قوية إلى حد ما | أقوى |
| معالجة القوالب | مناسب جدًا | مناسب إلى حد ما |
| الأجزاء المناسبة | قطع صغيرة ومتوسطة الحجم | قطع كبيرة ومعقدة |
بالنسبة لغالبية شركات التصنيع، تتمتع مراكز المعالجة الرأسية بتكلفة أداء أعلى؛ بينما مراكز المعالجة الأفقية أكثر ملاءمة للقطع الثقيلة، والمعالجة متعددة الأسطح، والإنتاج بكميات كبيرة.
اختر مسار الحركة وحجم طاولة العمل المناسبين بناءً على أكبر أبعاد قطعة العمل. تقدم FULU CNC عدة موديلات مثل VMC650، VMC850، VMC855، VMC1160، VMC1275، VMC1580.
يمكن اختيار مغزل قياسي لمعالجة قطع الصلب؛ وللمعالجة عالية السرعة للألمنيوم وقطع السرعة العالية، يُفضل اختيار مغزل بسرعة 10000 دورة في الدقيقة أو 12000 دورة في الدقيقة.
تُحسن قاعدة ذات صلابة عالية من استقرار المعالجة، وهي مناسبة بشكل خاص لمعالجة القوالب والقطع الثقيلة.
ينصح باختيار مخزن أدوات يحتوي على عدد أكبر من مواقع الأدوات للأجزاء المعقدة، مما يقلل من عدد مرات تغيير الأدوات ويزيد من كفاءة الإنتاج.
أنظمة من علامات تجارية مثل FANUC، Siemens، Mitsubishi وغيرها مستقرة وموثوقة، ويمكن تكوينها حسب متطلبات العميل.
ينصح باختيار مصنع ماكينات يتمتع بدعم فني متكامل، وتوفير قطع الغيار، وقدرات خدمة ما بعد البيع.
FULU CNC هي شركة متخصصة في تصنيع ماكينات التحكم الرقمي، تركز على مراكز المعالجة الرأسية، مخرطة التحكم الرقمي، وآلات الطحن وغيرها من معدات معالجة المعادن، وتصدر منتجاتها إلى العديد من الدول والمناطق حول العالم.
مزايا شركتنا تشمل:
سواء كنت بحاجة إلى مركز معالجة VMC850 أو VMC1160 أو مركز معالجة كبير VMC1580، يمكننا تقديم حلول اختيار المعدات المهنية بناءً على حجم قطعة العمل، مواد المعالجة واحتياجات الإنتاج الخاصة بك.
يستخدم بشكل رئيسي في الطحن، الحفر، التثقيب، التوسيع، التشكيل والقطع المعقد للأسطح، ويُستخدم على نطاق واسع في صناعة السيارات، الطيران والفضاء، تصنيع القوالب، والمعالجة الميكانيكية.
مركز المعالجة العمودي هو ترقية لآلة الطحن CNC، مزود بنظام تغيير الأدوات الأوتوماتيكي، حماية مغلقة بالكامل ومستوى أعلى من الأتمتة، وهو أكثر ملاءمة للإنتاج الصناعي بكميات كبيرة.
يمكن معالجة الصلب الكربوني، الفولاذ المقاوم للصدأ، الحديد الزهر، سبائك الألمنيوم، النحاس، النحاس الأصفر، سبائك التيتانيوم وبعض البلاستيك الهندسي.
مناسب جدًا. تُستخدم مراكز المعالجة الرأسية على نطاق واسع في تصنيع قواعد القوالب، تجاويف القوالب، القطع المدمجة، ومختلف قطع القوالب عالية الدقة.
يعتمد سعر الجهاز على مواصفات الطراز، تكوين المغزل، نظام التحكم الرقمي، سعة مخزن الأدوات، والوظائف الاختيارية، نرحب بالتواصل مع FULU CNC للحصول على عرض سعر مخصص.
تتخصص FULU CNC في البحث والتطوير وتصنيع مراكز المعالجة الرأسية عالية الأداء، وتتميز منتجاتها بـدقة عالية، كفاءة عالية، استقرار عالي وعمر طويلوتُستخدم على نطاق واسع في تصنيع القوالب، قطع غيار السيارات، الطيران والفضاء، الأجهزة الطبية، والمعالجة الدقيقة للمعادن.
يرجى تقديم المعلومات التالية، سيقوم مهندسونا بتوصية النموذج الأنسب لك:
اتصل بـ FULU CNC الآنللحصول على خطة معدات مخصصة، فترة التسليم، وعرض سعر مباشر من المصنع.
